Filtri temporanei a cono e a cestello

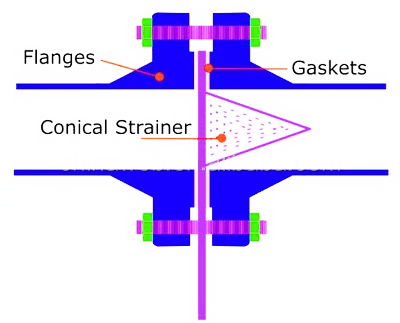

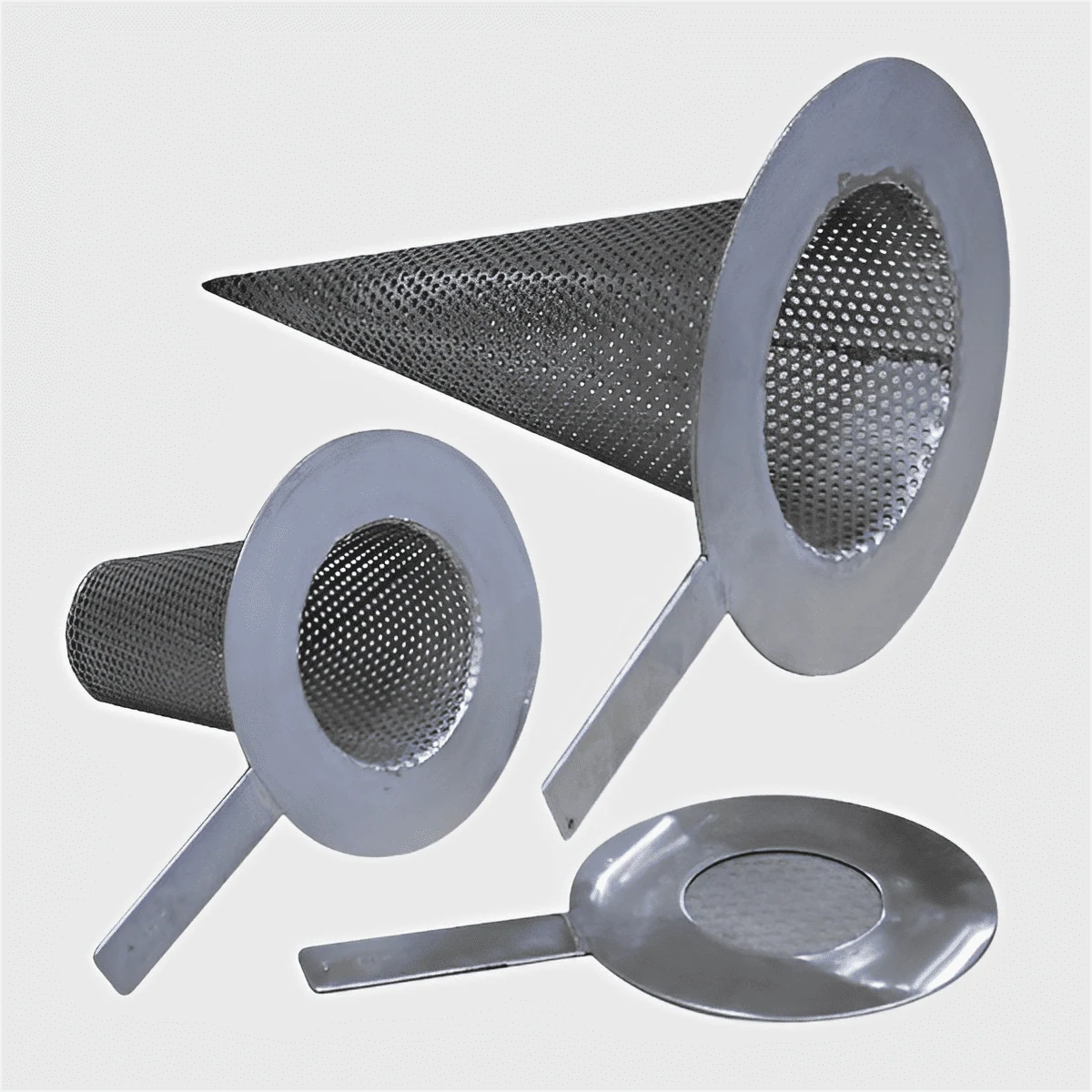

Il filtro temporaneo a cono si inserisce tra due flange per trattenere sabbia, scaglie di saldatura e residui di montaggio durante l'avviamento di una linea. Si toglie, si lava e si rimette in servizio senza smontare la tubazione.

Si produce in quattro costruzioni, con grado da 5 a 3000 µm, per tubazioni da 3/4 a 24 pollici, in acciaio al carbonio, 316/316L, Hastelloy-C276, Inconel-600 e titanio.

  • Grado 5 – 3000 µm
  • Tubazioni 3/4 – 24 pollici
  • 4 costruzioni
  • 316L · Hastelloy
  • Lavabile e riutilizzabile
Richiedi un preventivo tecnico
DATI DI
SINTESI
Tubazioni24″
Grado5–3000
P max50 bar
Dati tecnici

FUNZIONI E VANTAGGI

A cosa serve e quali vantaggi offre

Il filtro temporaneo trattiene sabbia, scaglie di saldatura e residui di montaggio durante l'avviamento di una linea, prima che arrivino a pompe, valvole, ugelli e strumenti. Si inserisce tra due flange, si toglie quando l'impianto è pulito e la tubazione resta quella di progetto.

Costa meno di un filtro permanente e non richiede una derivazione dedicata, perché il corpo filtrante è il condotto stesso. Il cono o il cestello si serra tra le flange e si estrae aprendo un solo giunto, quindi la manutenzione si fa in campo senza smontare la linea.

La superficie filtrante è ampia rispetto all'ingombro: il cono in lamiera perforata è la versione più economica, la rete tessuta aumenta la superficie utile e la rete sinterizzata porta la trattenuta nel campo fine con una struttura rigida. La stessa geometria si fornisce in filtri a rete inox quando il diametro e l'attacco sono già definiti.

Dove la linea ha un corpo filtro predisposto, la forma a cestello si monta al posto del cestello filtrante standard e si toglie con la stessa movimentazione.

Protezione a basso costo

Costa meno di un filtro permanente e si installa su una flangia già esistente.

Montaggio tra flange

Cono o cestello si inseriscono tra le due flange e si serrano con i prigionieri.

Pulizia in campo

Si estrae, si lava dal deposito e si rimette in servizio nella stessa sede.

Grado da 5 a 3000 µm

La stessa geometria copre la prefiltrazione grossolana e la trattenuta fine.

Quattro costruzioni

Lamiera perforata, rete tessuta, rete sinterizzata e lamiera perforata composita.

Materiali per fluidi aggressivi

Acciaio al carbonio, 316/316L, Hastelloy-C276, Inconel-600 e titanio.

DATI TECNICI

Scheda tecnica

Le tabelle raccolgono le quattro costruzioni del cono, i gradi disponibili con i materiali e i limiti di esercizio. Le quote di ingombro sono nella sezione successiva.

1. Quattro costruzioni del cono

Cambia il mezzo filtrante, non la geometria: il cono si inserisce sempre tra le due flange.

Quattro costruzioni del cono
CostruzioneMezzo filtranteImpiego

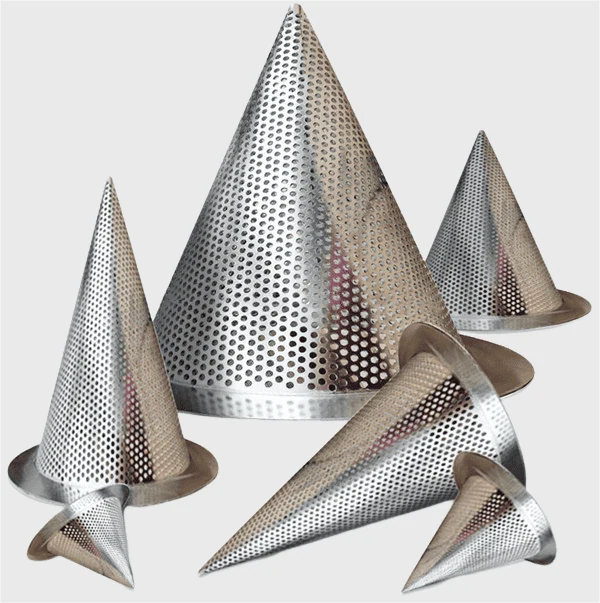

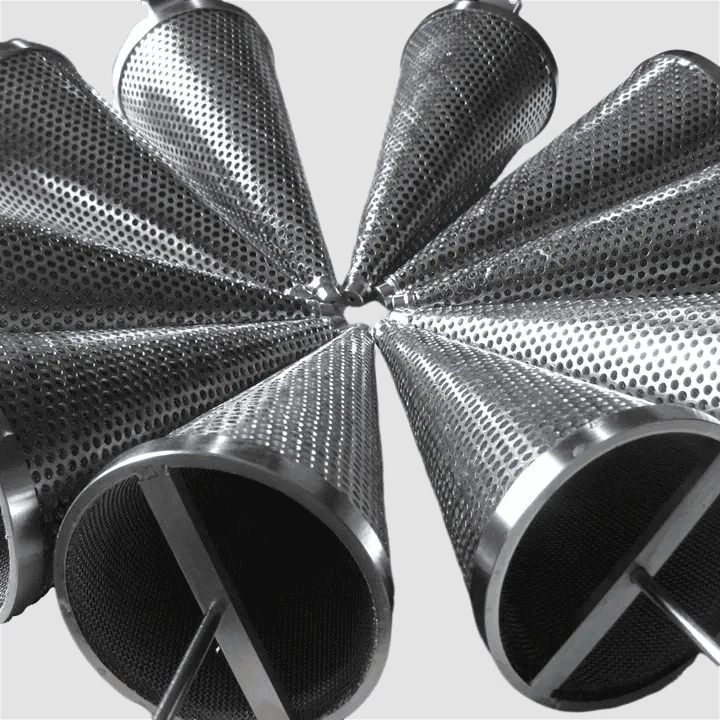

Cono in lamiera perforataLamiera perforataPrefiltrazione grossolana sulle linee di processo

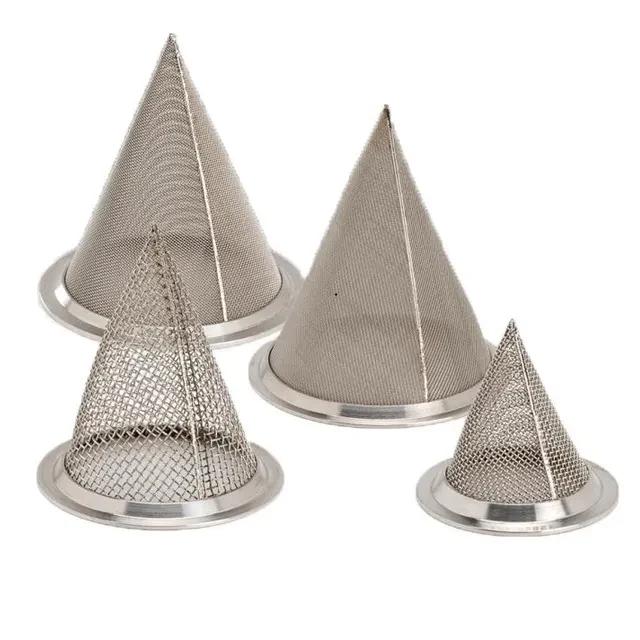

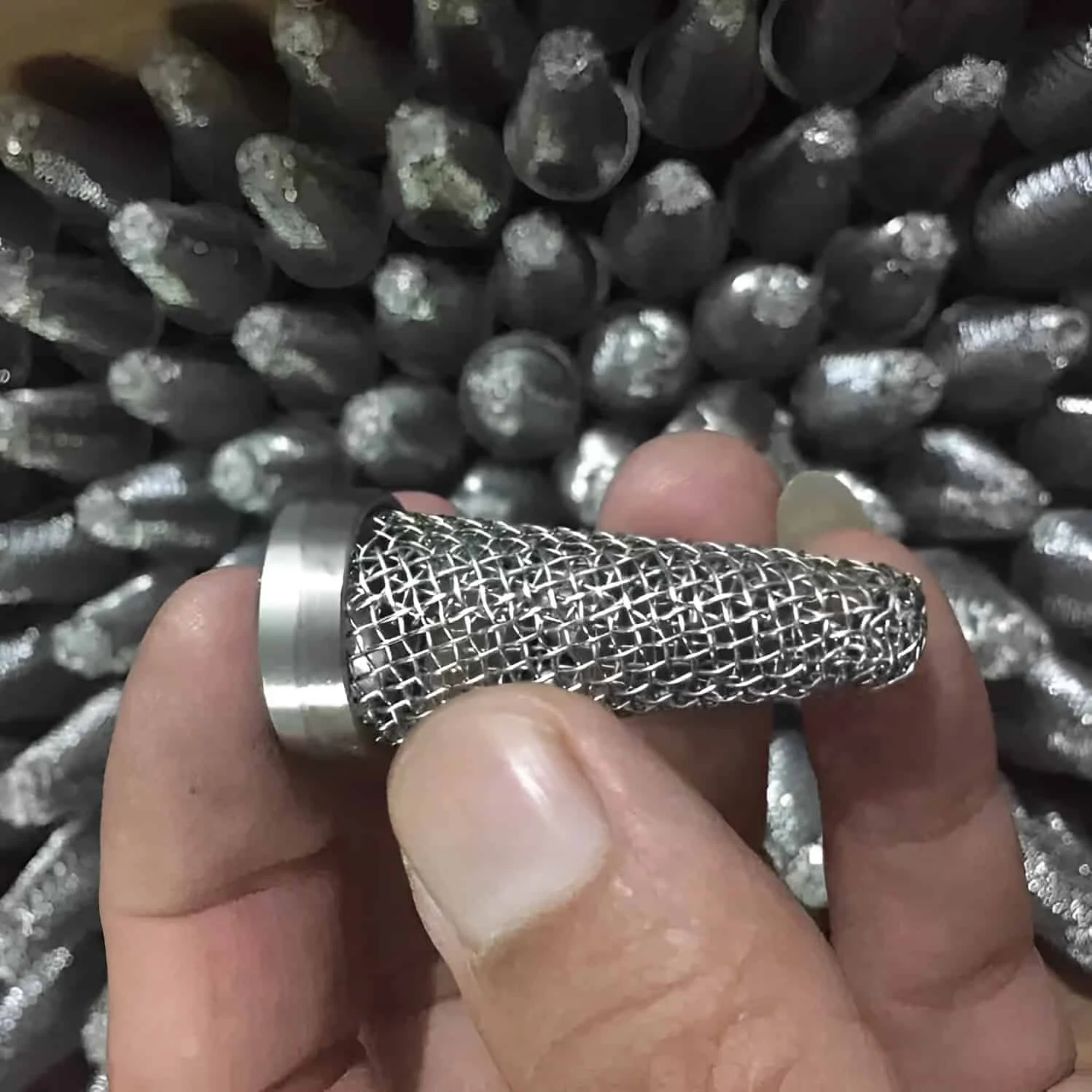

Cono a rete tessutaRete metallica tessutaTrattenuta più fine con ampia superficie utile

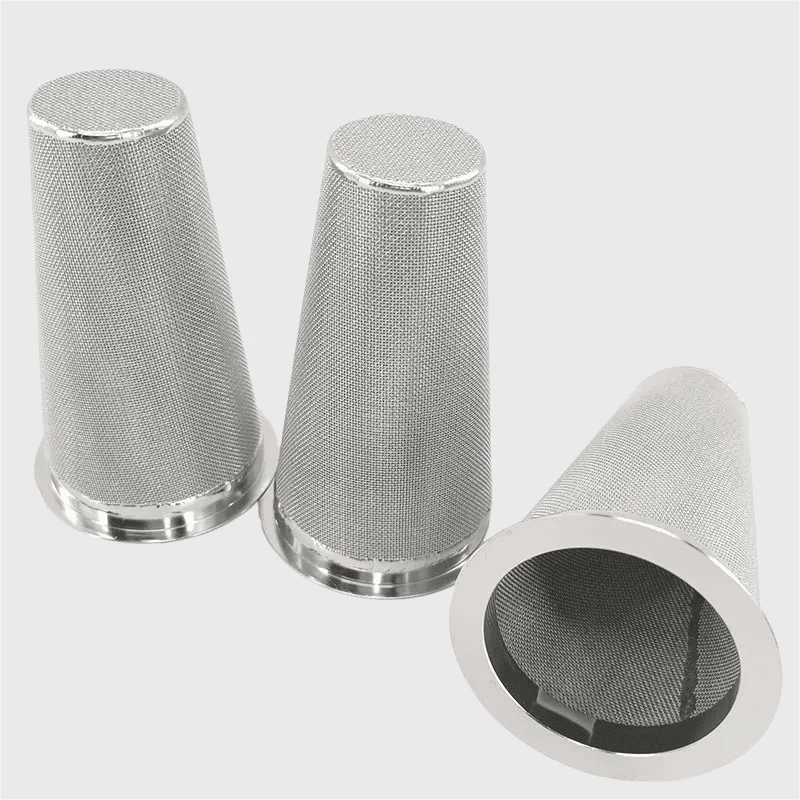

Cono con rete sinterizzataPacchetto di rete sinterizzataFiltrazione fine con struttura rigida

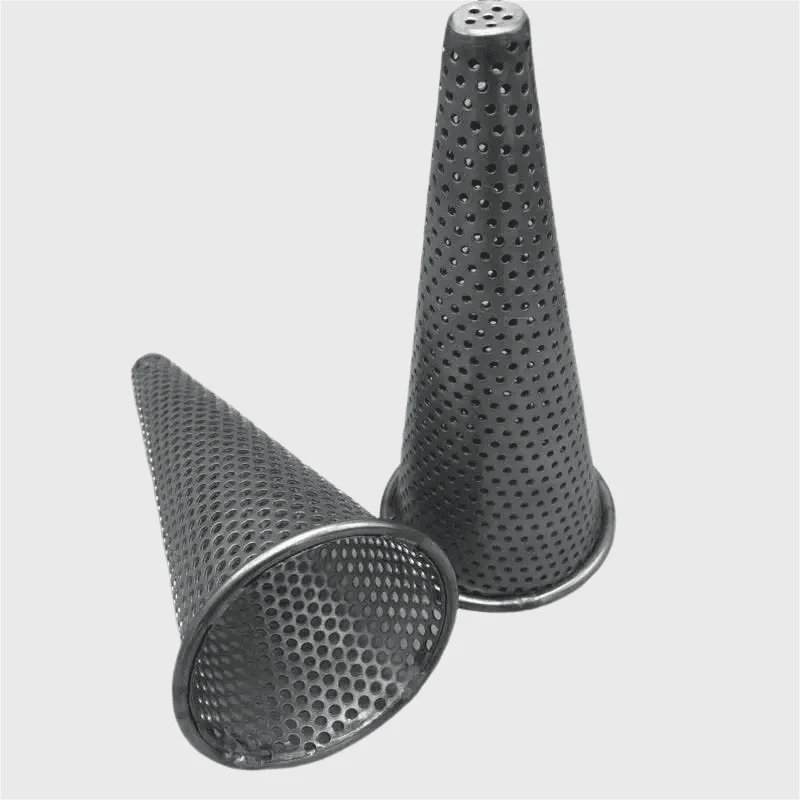

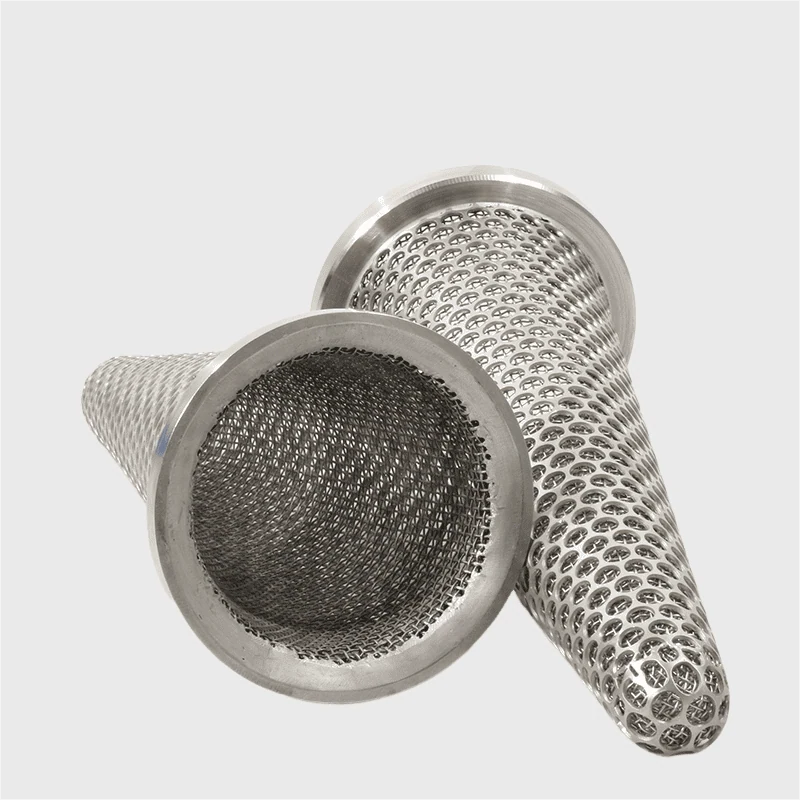

Cono in lamiera perforata compositaLamiera perforata accoppiata a reteProtezione robusta dove il deposito è grossolano

2. Gradi, strati e materiali

Il grado si sceglie sul residuo da trattenere; materiale e guarnizione si scelgono sul fluido.

Gradi, strati e materiali
ParametroValore
Grado di filtrazioneDa 5 a 3000 µm
Numero di stratiDa 1 a 7
PerforazioneFori da 1/16″ in su
Spessore della lamieraDa 14 a 20 ga
Anelli di flangia1 ga più spessi su richiesta
LinerDa 10 mesh in su, acciaio 304
MaterialiAcciaio al carbonio, SS316/316L, Hastelloy-C276, Inconel-600, titanio
GuarnizioniPTFE, Buna-N, composito di grafite
Sfacciature di flangiaRaised face e RTJ

3. Condizioni di esercizio

I limiti di pressione dipendono dal grado scelto e dal materiale delle guarnizioni.

Condizioni di esercizio
ParametroValore
Temperatura con guarnizioni Buna-N121 °C (250 °F)
Temperatura con altre guarnizioni232 °C (450 °F)
Limite della legaDa -269 °C (-452 °F) a 350 °C (622 °F)
Flusso normaleDa 0,5 a 50 bar
Flusso inversoDa 0,3 a 43 bar

FORMATI E PERSONALIZZAZIONE

Dimensioni e personalizzazione

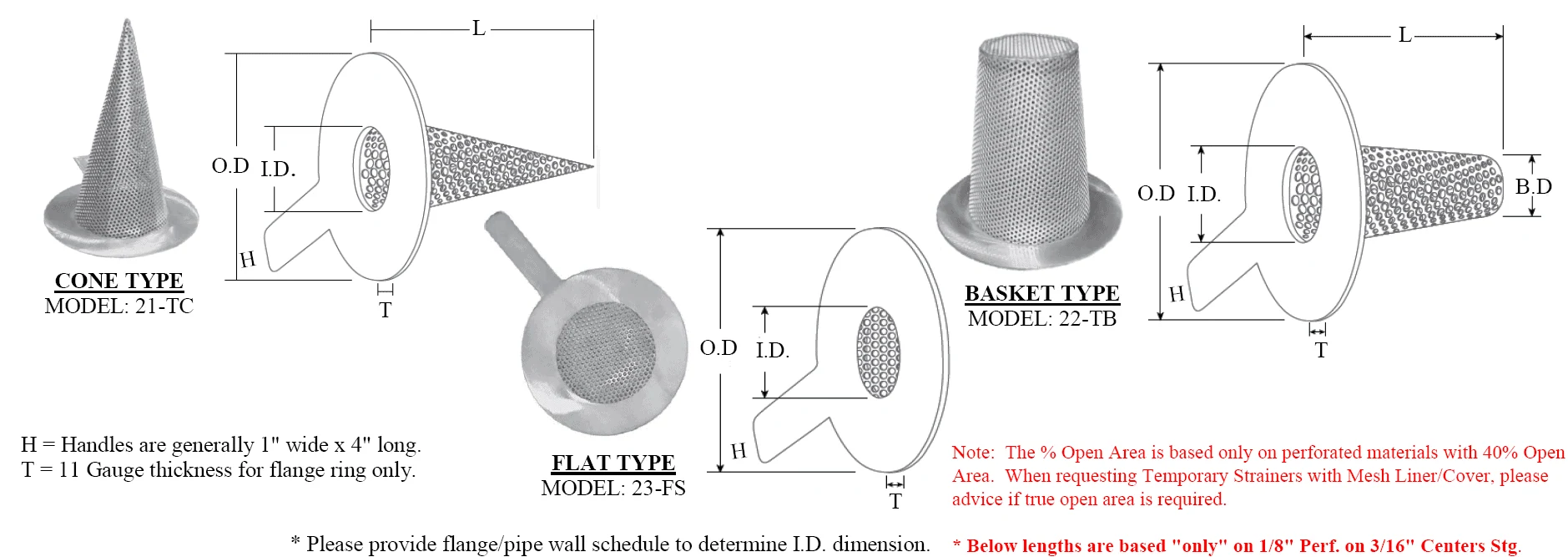

Le quote coprono tubazioni da 3/4 a 24 pollici, con diametri esterni per flange 150#, 300#, 600#, 900# e 1500#, diametro interno, lunghezza del cono e lunghezza del cestello in quattro percentuali di superficie. Le misure sono espresse in pollici, secondo la norma di progetto.

Le tre tabelle separano diametri, lunghezze del cono e lunghezze del cestello, così ogni colonna si legge da sola. Cono e cestello della stessa misura si scelgono in base al corpo filtro in cui vanno inseriti.

Le lunghezze speciali e le sfacciature diverse da raised face o RTJ si producono su richiesta. Per linee che restano in servizio dopo l'avviamento, l'alternativa permanente è il filtro a candela industriale, che si pulisce senza aprire la tubazione.

4. Diametri per classe di flangia

Diametro esterno secondo la classe di flangia, diametro interno e diametro del fondo, in pollici.

Diametri per tubazione e classe di flangia
TuboO.D. 150#O.D. 300#O.D. 600#O.D. 900#O.D. 1500#I.D.B.D.
3/42,1252,502,502,6252,6250,6250,50
12,502,752,753,003,000,750,75
1 1/23,253,6253,6253,753,751,250,75
24,004,254,255,505,501,751,00
2 1/24,755,005,006,3756,3752,251,25
35,255,755,756,506,752,751,50
46,757,007,508,008,1253,752,00
57,6258,3759,3759,6259,8754,6252,50
68,6259,7510,37511,2511,005,3753,00
810,87512,0012,5014,0013,757,3754,00
1013,2514,12515,62517,0017,009,3755,00
1216,0016,5017,87519,5020,37511,006,00
1417,37519,0019,0020,37522,62512,257,00
1620,12521,12521,87522,5025,12514,008,00
1821,2523,37523,7525,0027,62515,759,00
2023,5025,62526,62527,37529,62517,5010,00
2427,87530,37530,87532,87535,37521,2512,00

5. Lunghezza del cono

La percentuale indica la superficie filtrante rispetto alla versione base.

Lunghezza del cono per percentuale di superficie
TuboCono 100%Cono 150%Cono 200%Cono 300%
3/43,004,005,006,00
13,004,005,006,00
1 1/23,504,506,009,00
24,006,008,0011,00
2 1/24,006,008,0011,00
35,007,009,0013,00
48,0010,0012,0018,00
58,0011,0014,0022,00
69,0013,0018,0025,00
812,0017,0023,0033,00
1014,0021,0028,0041,00
1216,0025,0034,0049,00
1418,0027,0036,0053,00
1621,0031,0040,0061,00
1824,0035,0046,0068,00
2026,0038,0051,0076,00
2431,0045,0061,0090,00

6. Lunghezza del cestello

Stesse percentuali di superficie, riferite alla forma a cestello.

Lunghezza del cestello per percentuale di superficie
TuboCestello 100%Cestello 150%Cestello 200%Cestello 300%
3/41,502,003,004,00
11,502,003,004,00
1 1/22,002,503,505,00
22,503,004,006,00
2 1/22,503,004,506,00
33,004,506,008,00
44,005,007,0011,00
54,507,009,0014,00
65,508,0011,0017,00
87,0011,0014,0021,00
108,0013,0017,0026,00
1210,0015,0020,0031,00
1410,0016,0022,0033,00
1612,0019,0024,0037,00
1814,0021,0027,0041,00
2016,0024,0031,0048,00
2418,0028,0037,0057,00
