Trattenere prima dell’apparecchiatura
Il cesto si installa sulla tubazione a monte di ciò che va protetto: quello che non trattiene arriva alla girante, alla valvola o allo scambiatore.

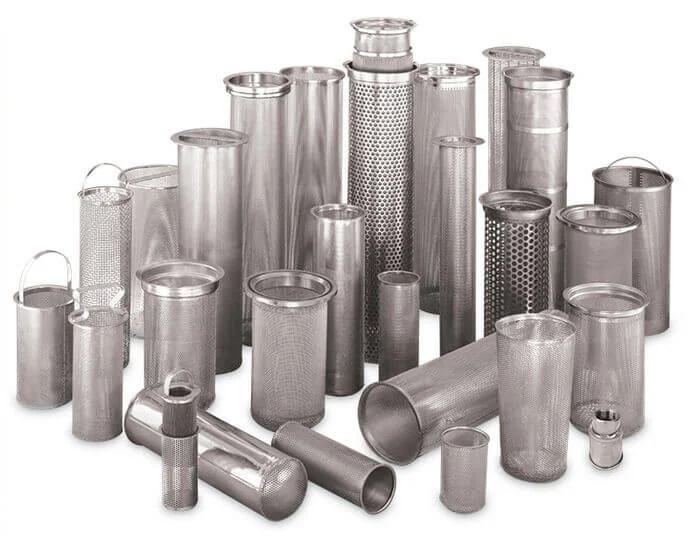

Cestelli filtranti in acciaio inox in diverse configurazioni.
CESTELLI FILTRANTI · ELEMENTI DI PREFILTRAGGIO
Cestelli filtranti industriali e filtri a cestello in acciaio inox
Il cestello filtrante standard trattiene particelle da 25 a 1000 µm o più grandi, con reti in acciaio inox da 10 a 550 mesh. Saifilter produce cestelli filtranti, cestelli perforati e cestelli in lega, personalizzabili per qualunque dimensione.
I cestelli si forniscono anche come ricambio per componenti OEM non più disponibili, confrontando dimensioni, apertura, fondo e materiale.
- Acciaio inox
- Trattenimento 25–1000 µm
- Reti 10–550 mesh
- Aperture 1/16"–1/4"
- Ricambio OEM
PRESTAZIONE
Che cosa trattiene un cestello filtrante
Il cestello filtrante standard trattiene particelle da 25 a 1000 µm o più grandi. È la barriera che impedisce a detriti e solidi di raggiungere pompe, valvole e apparecchiature di processo.
Quelle stesse particelle possono danneggiare in modo grave pompe, valvole e altri componenti dell’impianto. Per questo il cestello è considerato uno degli elementi più critici del sistema di filtrazione, e la sua efficacia dipende in gran parte dalla qualità del media impiegato.
Il valore da 25 a 1000 µm è il riferimento della progettazione standard. Il grado di trattenimento effettivo va confermato sul singolo impianto, perché dipende dall’apertura della rete, dal diametro del filo e dal tipo di costruzione: il grado di filtrazione effettivo non si deduce dal solo valore di mesh.
Difendere la continuità della linea
Un cesto dimensionato correttamente mantiene la portata e limita l’aumento di perdita di carico tra una pulizia e la successiva.
Pulire senza sostituire il corpo filtro
Il cesto si estrae, si pulisce e si rimette in sede: è il motivo per cui resta il sistema più diffuso sulle linee industriali.
COMPOSIZIONE DEL CESTELLO
Com’è fatto il cestello filtrante
Un cestello filtrante è composto da due parti: un media filtrante e una struttura di sostegno. Tutto ciò che riguarda l’apertura, il materiale e le dimensioni appartiene al cestello; il corpo filtro in cui si inserisce è un elemento distinto.
Il media può essere una rete metallica o una lamiera perforata, mentre fondo e bordo determinano come il cesto si inserisce nel corpo filtro e come si estrae.

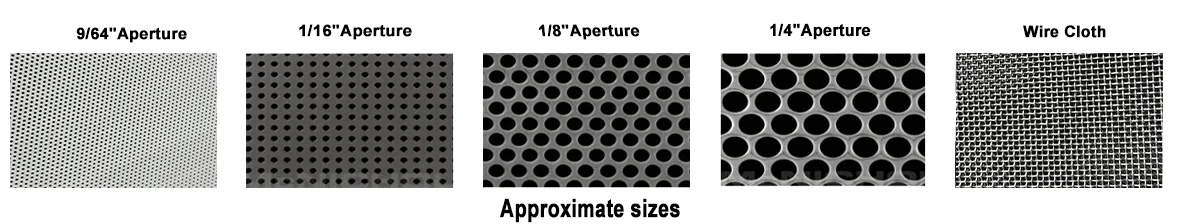

Media filtrante
La rete metallica in acciaio inox si usa quando serve trattenere particelle fini; la lamiera perforata quando il materiale da fermare è più grossolano e conta la superficie libera al passaggio.
Struttura di sostegno
Il supporto mantiene la geometria del cesto sotto carico e in fase di estrazione. Il cestello è personalizzabile per qualunque dimensione o configurazione costruttiva.

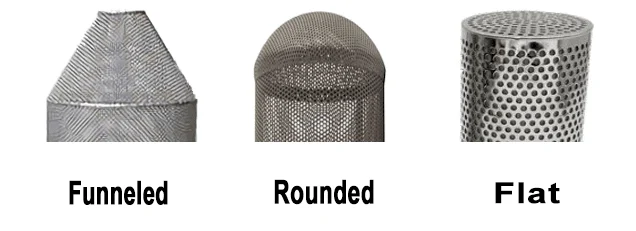

Fondo
Il tipo di fondo determina la capacità di raccolta dei detriti e la modalità di estrazione, e viene scelto in base all’alloggiamento previsto dal corpo filtro.
Parametri di progetto
I parametri critici sono tre: portata, perdita di carico e dimensione delle particelle da trattenere. Da questi derivano apertura della rete e superficie di passaggio.
SISTEMA DI INSTALLAZIONE
Il sistema filtro in cui si installa il cestello
Singolo corpo e doppio corpo descrivono il sistema filtro, non il cestello. Il cestello è l’elemento filtrante che si inserisce nel corpo; la scelta tra sistema singolo e doppio dipende da quanto la linea può fermarsi.
Nel sistema a corpo singolo, per pulire o sostituire il cesto la linea si ferma. Nel sistema a doppio corpo sono presenti due o più cesti e il flusso si sposta da un cesto all’altro, così il sistema continua a lavorare durante la manutenzione.
Specifiche del cestello
Apertura, media, materiale, fondo e dimensioni: sono le caratteristiche dell’elemento filtrante e non dipendono dal corpo filtro in cui viene inserito.
Specifiche del sistema
Numero di corpi, diametro della tubazione, grado di pressione e tipo di collegamento: appartengono all’impianto e si verificano in fase di progetto.
Corpo singolo
Un solo cesto, con la linea ferma durante la pulizia. Si usa dove il fermo è accettabile o dove il carico di detriti è contenuto.
Doppio corpo
Due o più cesti con passaggio del flusso dall’uno all’altro, per mantenere il sistema in esercizio durante la manutenzione.
COSTRUZIONE E MATERIALI
Dati tecnici del cestello filtrante
Il cestello si personalizza per dimensioni e struttura, e i dati che seguono sono quelli della progettazione standard. I valori di trattenimento vanno confermati sul singolo impianto.
| Elemento | Opzioni | Quando si sceglie |
|---|---|---|
| Media filtrante | Rete metallica in acciaio inox da 10 a 550 mesh, oppure lamiera perforata | Rete per particelle fini e maggiore protezione; lamiera perforata per detriti grossolani e più superficie libera |
| Grado di trattenimento | 25–1000 µm o più grandi (riferimento della progettazione standard) | Valore di riferimento: il grado di filtrazione effettivo dipende da apertura, diametro del filo e costruzione, e va confermata sul progetto |
| Aperture disponibili | 1/16", 9/64", 3/16", 1/4" | Quattro misure disponibili: non tutte le misure intermedie sono standard |
| Materiale lamiera | Acciaio al carbonio, acciaio inox 304, acciaio inox 316L o su indicazione | Il fluido decide: acqua di processo e fluidi aggressivi richiedono acciai inossidabili |
| Fondo | Tipi di fondo differenti, secondo l’alloggiamento | Determina capacità di raccolta dei detriti e modalità di estrazione del cesto |
| Sistema di installazione | Filtro a corpo singolo o a doppio corpo (caratteristica del sistema, non del cestello) | Il doppio corpo si usa dove la linea non può fermarsi per la pulizia del cesto |
SELEZIONE
Come si sceglie un cestello filtrante
Si parte da tre dati: particella da trattenere, portata e perdita di carico ammissibile. L’apertura si sceglie sul primo, la superficie di passaggio sugli altri due.
Aumentare la portata non significa allargare l’apertura: significa aumentare la superficie filtrante, altrimenti si perde la capacità di trattenere le particelle previste.
Apertura della rete
Si definisce sulla particella più piccola che deve essere trattenuta, scegliendo tra le misure disponibili (1/16", 9/64", 3/16", 1/4").
Superficie di passaggio
Si dimensiona sulla portata di esercizio e si verifica sulla perdita di carico ammissibile della linea, non solo sul cesto.
Fluido e viscosità
Acqua di processo e di scarico, refrigeranti e oli da taglio, oli lubrificanti, vernici, resine e solventi pongono esigenze diverse di materiale e di pulizia.
Direzione di flusso
Ingresso e uscita si definiscono sul corpo filtro. Se la direzione conta per il trattenimento, va indicata in fase di richiesta.
Standard o su misura
Se il corpo filtro corrisponde a un modello diffuso si parte da una soluzione standard; altrimenti il cestello si costruisce sulla dimensione reale.
Sostituzione di elementi esistenti
La fornitura è utilizzata anche come ricambio per cestelli OEM non più disponibili, confrontando geometria, apertura e materiale.
APPLICAZIONI

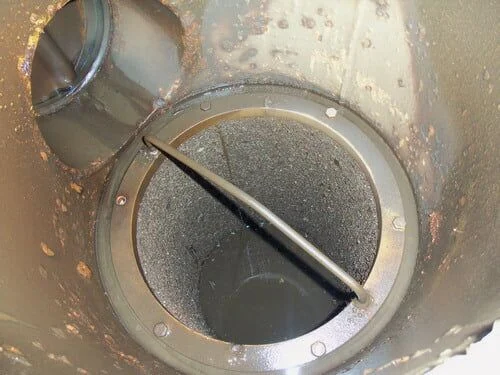

Dove si usano i filtri a cestello
Il cestello protegge apparecchiature e prodotto in tutte le linee in cui un solido non deve arrivare a valle. Le applicazioni tipiche sono otto.
Acqua di scarico e acqua di processo
Protezione di pompe, valvole e scambiatori sulle linee di processo e di scarico.
Refrigeranti e oli da taglio
Trattenimento di trucioli e residui nei circuiti di lavorazione meccanica.
Oli lubrificanti
Filtrazione di protezione sui circuiti di lubrificazione.
Vernici, resine e solventi
Filtrazione su linee di prodotto con fluidi viscosi e residui agglomerati.
Prodotti chimici sfusi
Filtrazione di protezione su linee di movimentazione di prodotti chimici.
Adesivi
Trattenimento di grumi e residui su linee di applicazione e dosaggio di adesivi.
Sistemi di lavaggio componenti
Protezione degli impianti di lavaggio industriale dai residui trascinati.
Sostituzione OEM
Ricambio di cestelli di macchine esistenti o fuori produzione.
ESERCIZIO
Pulizia e ripristino
Il cesto è un elemento lavabile: si estrae, si pulisce e si rimette in sede. La frequenza non si stabilisce a calendario, ma osservando come si comporta la linea.
L’ispezione periodica con una cadenza definita sulle condizioni reali è il metodo corretto: nei fluidi con molti residui l’intervallo si accorcia.
Segnali da osservare
Perdita di carico in crescita e portata in calo indicano che il cesto si sta caricando: sono i due riferimenti pratici per decidere quando intervenire.
Pulizia dell’elemento
Il cesto si estrae dal corpo filtro, si libera dai detriti e si ispeziona la rete o la lamiera per escludere deformazioni o fori passanti.
Continuità della linea
Sui sistemi a doppio corpo la pulizia si fa spostando il flusso su un cesto e intervenendo sull’altro, senza fermare l’esercizio.
Ripristino
Se il media è danneggiato, il cestello si ripristina con un elemento con le stesse caratteristiche di progetto.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Per un cestello è la geometria a fare la differenza. Con questi dati la proposta è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Dimensioni del cestello | Diametro, altezza e tipo di fondo previsti |
| Apertura richiesta | Misura tra quelle disponibili, oppure misura specifica da ottenere |
| Media | Rete metallica o lamiera perforata, con indicazione del mesh se richiesto |
| Materiale | Acciaio al carbonio, acciaio inox 304 o 316L |
| Sistema di destinazione | Tipo di corpo filtro, diametro della tubazione e grado di pressione |
| Direzione di flusso | Da indicare se conta per il trattenimento |
| Documentazione | Disegno o riferimento del componente da sostituire, quando esiste |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Indicare il sistema di destinazione
Consente di proporre subito la geometria corretta, senza passaggi intermedi.
Per una sostituzione OEM
Un disegno o il riferimento dell’elemento in uso rende il confronto immediato.
Prodotti correlati
Filtri in rete di acciaio inox
Rete metallica per il trattenimento di particelle e sedimenti.
Elementi filtranti metallici
Elementi lavabili per separazione solido-liquido e gas-solido.
Dischi filtranti metallici
Dischi per separazione di particelle e supporto dei pacchi filtranti.
Feltro di fibra metallica sinterizzata
Media poroso sinterizzato per filtrazione fine e alta resistenza.
Filtri autopulenti industriali
Filtrazione in continuo con controlavaggio automatico.
Media filtranti porosi
Reti e materiali filtranti per la realizzazione di elementi su misura.
INFORMAZIONI TECNICHE
Domande frequenti
Che differenza c’è tra mesh e micron?
Sono due parametri diversi e non intercambiabili. Il mesh conta le maglie per pollice lineare, mentre i micron indicano la dimensione della particella trattenuta. L’apertura reale dipende anche dal diametro del filo e dal tipo di intreccio, quindi due reti con lo stesso mesh possono avere aperture diverse. Per questo la capacità di trattenimento si esprime in micron e va confermata sul progetto.
Quali aperture sono disponibili per il cestello?
Le misure disponibili sono quattro: 1/16", 9/64", 3/16" e 1/4". Non tutte le misure intermedie sono standard, quindi l’apertura si indica come misura specifica e non come intervallo continuo. La scelta parte dalla particella più piccola che deve essere trattenuta.
Che differenza c’è tra un filtro a Y e un filtro a cestello?
Il filtro a Y si installa dove lo spazio è ridotto e serve su linee con poco materiale da trattenere. Il filtro a cestello si sceglie quando il volume di detriti è maggiore e conta la superficie filtrante: il cesto si estrae, si pulisce e si rimette in sede senza sostituire il corpo filtro.
Ogni quanto va pulito o sostituito il cestello?
La frequenza dipende da tre fattori: quantità di detriti nel fluido, portata e tipo di applicazione. In presenza di molti residui il cesto va pulito spesso per mantenere la portata e evitare l’intasamento. Il metodo corretto è l’ispezione periodica con una cadenza definita sulle condizioni reali della linea.
Che differenza c’è tra un cestello standard e uno su misura?
Il cestello standard è un modello già definito per dimensioni, materiali e mesh, disponibile per le tubazioni più comuni. Il cestello su misura si costruisce sulle esigenze del singolo sistema, quando servono dimensioni particolari, materiali non usuali, trattamenti superficiali specifici o mesh non disponibili a catalogo.
Posso sostituire un cestello OEM fuori produzione?
Sì, ed è uno degli impieghi tipici della fornitura. La corrispondenza si stabilisce confrontando dimensioni, tipo di fondo, apertura e materiale con il cestello in uso: con un disegno o il riferimento del componente originale il confronto è immediato.
Un cestello intasato fa fermare la linea?
Un cesto carico riduce la portata e aumenta la perdita di carico, e nei casi peggiori mette in depressione la linea a valle della pompa. Le due difese sono la superficie di passaggio dimensionata sulla portata e, dove la linea non può fermarsi, un sistema a doppio corpo che permette il cambio del cesto in marcia.
Richiedi un preventivo tecnico
Per un cestello nuovo o per la sostituzione di un elemento esistente, indicare dimensioni, apertura della rete e fluido.
