AERAZIONE · DISPERSIONE GAS-LIQUIDO

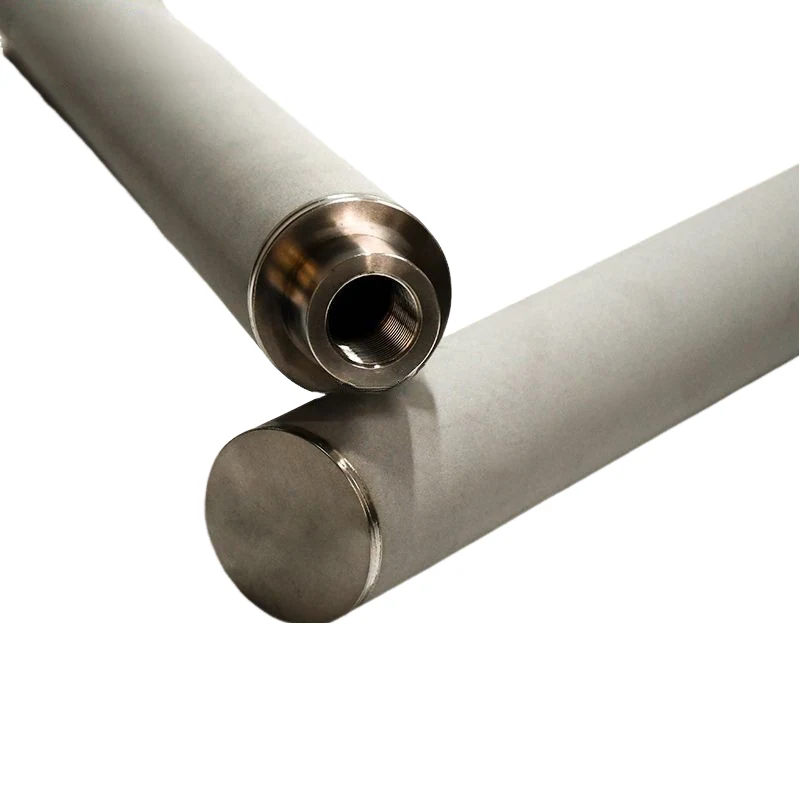

Tubi diffusori di gas porosi
I tubi diffusori di gas porosi, noti anche come sparger pipe, introducono il gas nel liquido attraverso una parete metallica porosa e generano bolle piccole e uniformi.

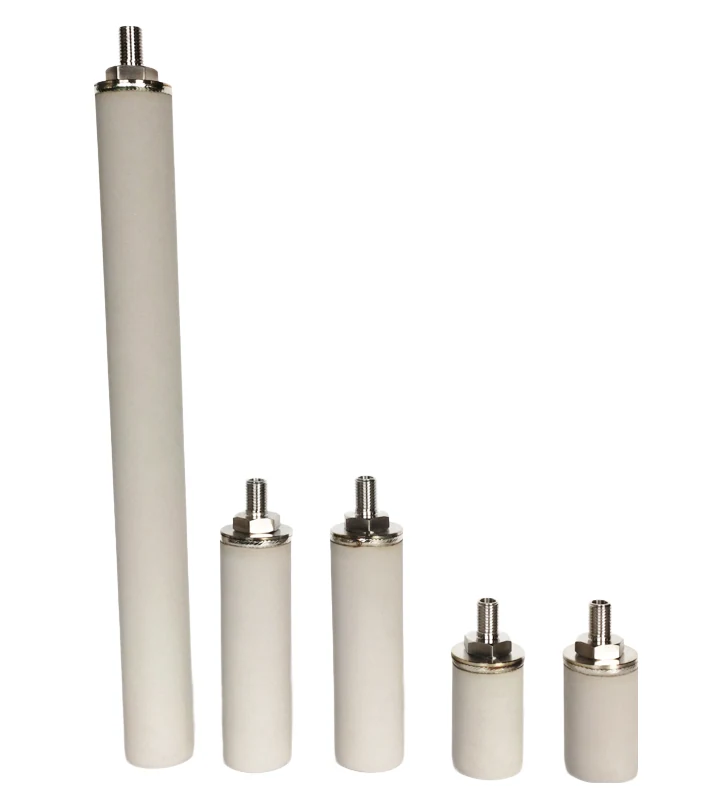

La gamma copre lunghezze da 5" a 40", diametri standard da 0,5" a 2", grado di filtrazione da 0,1 a 60 µm e materiali dal 316L alle leghe speciali.
- Grado 0,1–60 µm
- Porosità 15–45%
- Lunghezza 5"–40"
- Corpo 316L
- Lavabile e riutilizzabile
FUNZIONI E VANTAGGI
A cosa serve e quali vantaggi offre
Il tubo diffusore di gas poroso introduce ossigeno, azoto, anidride carbonica, argon, vapore o altri gas in un liquido sotto forma di bolle piccole e uniformi. Aumenta la superficie di contatto tra le fasi e sostiene aerazione, miscelazione, trasferimento di massa e reazioni gas-liquido.
Il gas attraversa la parete porosa e si distribuisce lungo il tubo, invece di uscire da un unico punto. La diffusione uniforme migliora l'utilizzo del gas e rende più ripetibile il processo, mentre l'assenza di parti mobili limita gli interventi meccanici.
Quando serve un elemento compatto, gli sparger porosi sinterizzati applicano lo stesso principio in formati diversi. Per impianti che richiedono componenti interamente inox, i diffusori in acciaio inox completano la scelta.
Bolle fini e uniformi
La parete porosa ripartisce il gas lungo la superficie e aumenta l'area di contatto con il liquido.
Trasferimento di massa
La maggiore superficie gas-liquido favorisce dissoluzione, reazione e scambio nel recipiente.
Integrazione diretta
Forma e collegamento si adattano a reattori, serbatoi, fermentatori e bioreattori.
Materiali durevoli
Il 316L standard e le leghe speciali coprono processi corrosivi e condizioni termiche diverse.
Uso efficiente del gas
Una distribuzione ben dimensionata limita le zone non servite e il gas disperso senza contatto utile.
Lavabile e riutilizzabile
Il componente può essere trattato con lavaggio fisico o soluzioni chimiche compatibili e rimesso in servizio.
DATI TECNICI
Scheda tecnica
La configurazione tecnica si legge in tre gruppi: dimensioni e geometrie, prestazioni e condizioni di esercizio, materiali e connessioni. I valori restano separati per facilitare il confronto con il disegno del recipiente e con i dati di processo.
Le forme disponibili comprendono tubo diritto, a U, spiralato e geometrie speciali; gas e forma vengono abbinati alle condizioni reali dell'impianto.
1. Dimensioni e geometrie
Misure e forma del tubo si coordinano con la zona da servire e con gli ingombri interni.
| Parametro | Valore |
|---|---|
| Lunghezza | 5"–40" |
| Diametri standard | 0,5" / 1" / 2" |
| Forme | Diritto / a U / spiralato / su disegno |
2. Prestazioni e condizioni di esercizio
Il grado, la porosità, la pressione e la temperatura definiscono il campo operativo del componente.
| Parametro | Valore |
|---|---|
| Grado di filtrazione | 0,1–60 µm |
| Porosità | 15–45% |
| Pressione | < 45 MPa |
| Temperatura | Fino a 1450 °F (787 °C) in condizioni ossidanti |
3. Materiali e connessioni
Il 316L è la costruzione standard; leghe e collegamenti si scelgono per compatibilità e montaggio.
| Parametro | Valore |
|---|---|
| Corpo standard | Acciaio inox 316L |
| Leghe disponibili | Nickel 200, Monel 400, Inconel 600, Hastelloy C-22/C-276/X, Alloy 20 |
| Connessioni | Tri-clamp, filetto BSP/NPT, tubo diritto, flangia, connessioni sanitarie, portagomma |
CONFIGURAZIONE OEM
Dimensioni e personalizzazione
La personalizzazione copre lunghezza, diametro, forma, materiale, apertura e collegamento. Le configurazioni lavorano in processi batch o continui, con o senza agitazione nel recipiente.

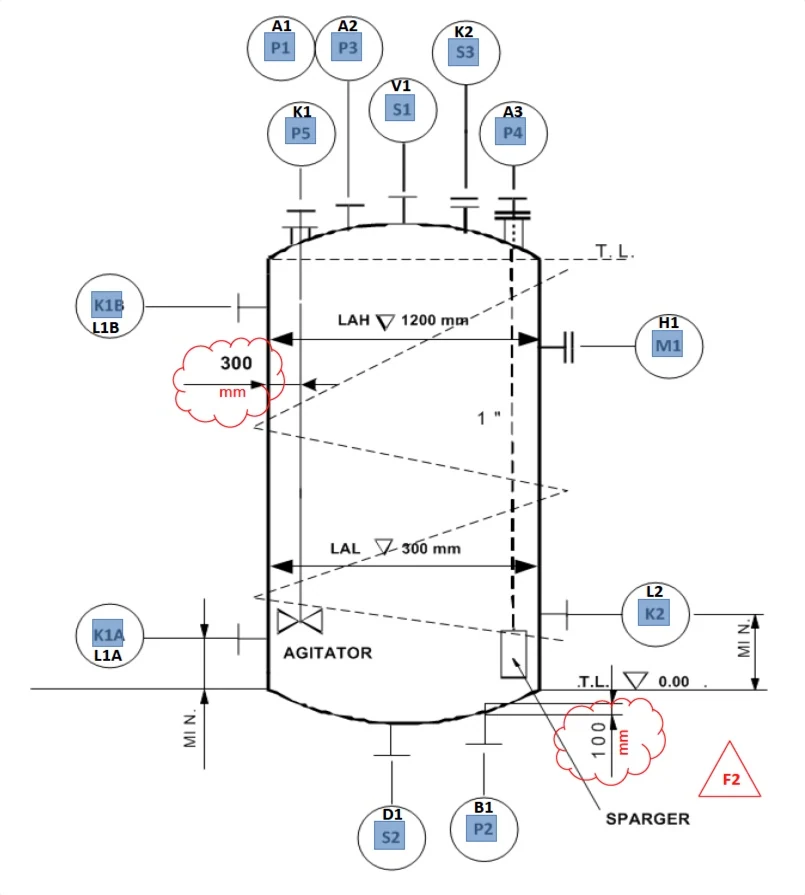

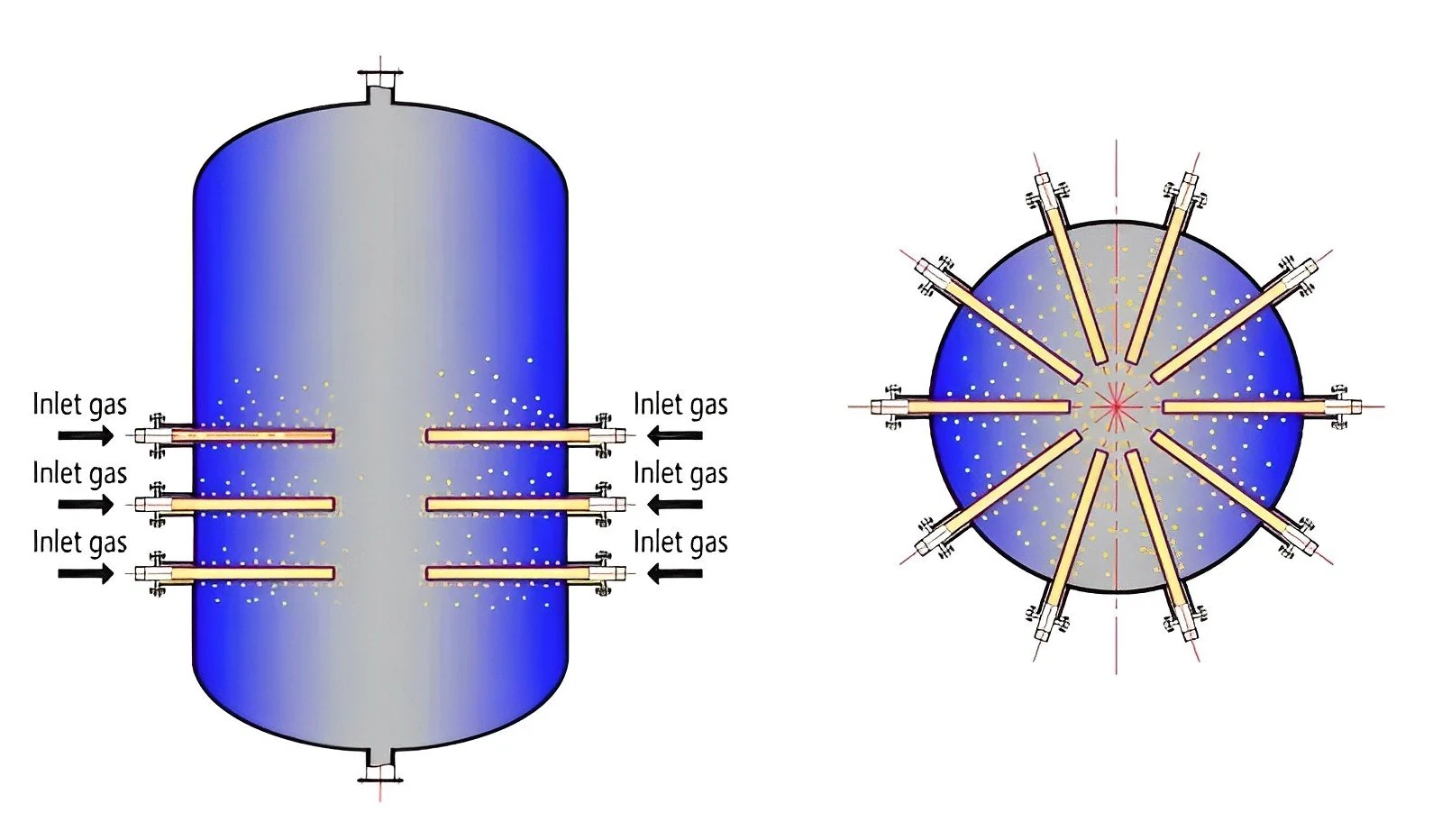

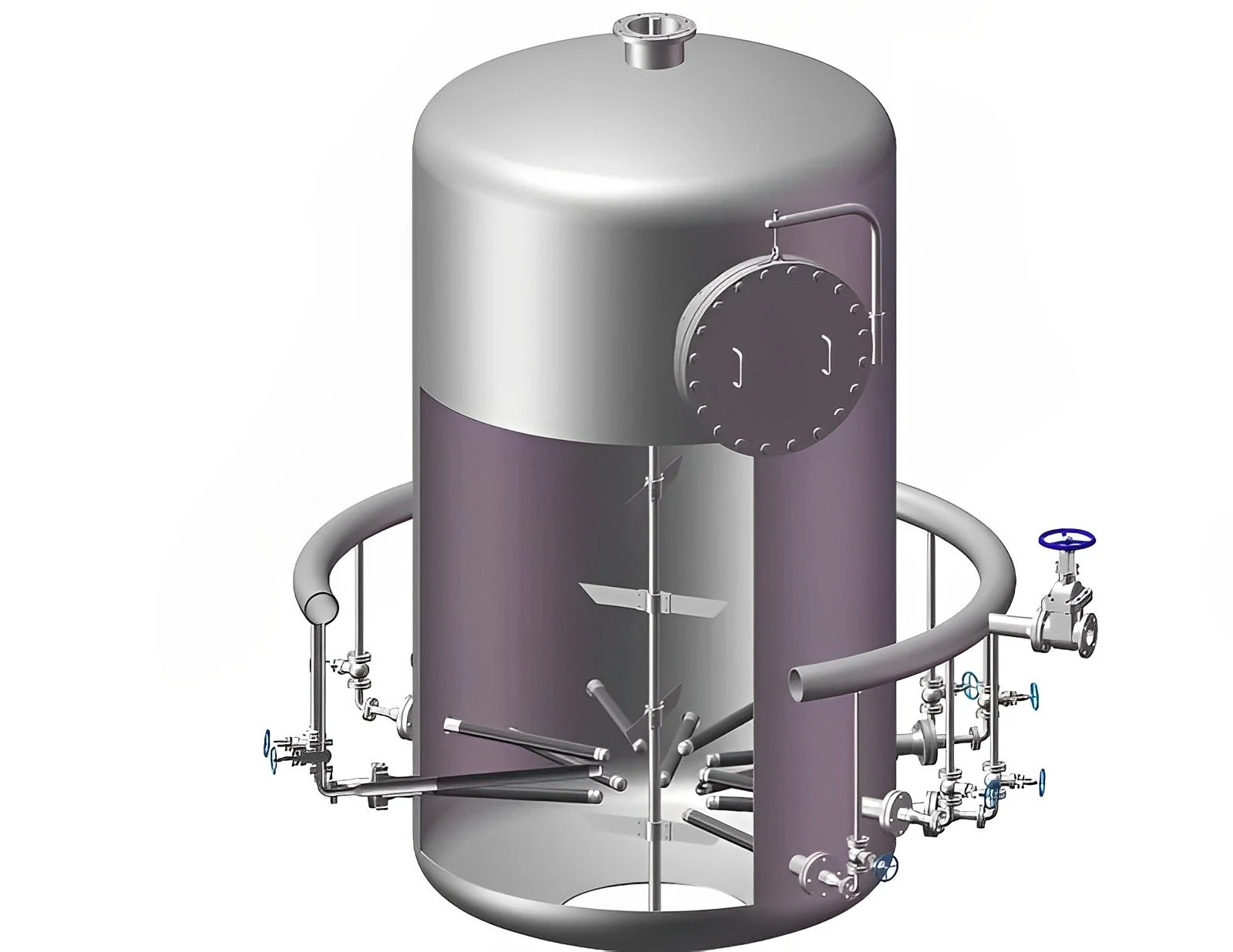

Un serbatoio piccolo può utilizzare un solo tubo; nei volumi maggiori più elementi si dispongono in linea o radialmente per coprire la zona richiesta. Numero, distanza, alimentazione e supporti si definiscono sulla geometria interna e sulla distribuzione attesa.
Nei fotobioreattori lo sparger per alghe concentra la configurazione sulle colture biologiche. Quando il recipiente richiede una diffusione circolare, il ring sparger distribuisce il gas lungo una geometria ad anello.
Gas
Ossigeno, azoto, anidride carbonica, argon o altro gas di processo.
Processo
Funzionamento batch o continuo, con o senza agitazione.
Recipiente
Volume, geometria, livello del liquido, organi interni e zona da servire.
Diffusione
Porosità, permeabilità e apertura coordinate con il contatto gas-liquido richiesto.
Montaggio
Forma, connessione, flangia, supporti e spazio disponibile per installazione ed estrazione.
Compatibilità
Materiale scelto rispetto a gas, liquido, temperatura, pressione e metodo di lavaggio.
CAMPI DI IMPIEGO
Applicazioni industriali
I tubi diffusori porosi coprono quindici contesti di processo, dall'aerazione delle acque alle reazioni chimiche. In ogni caso la scelta parte dal gas, dal liquido, dal recipiente e dal risultato richiesto.
Nella filtrazione e nella distribuzione di altri fluidi, i filtri in metallo sinterizzato impiegano strutture porose affini con una funzione diversa, definita dal progetto.
Agitazione
Immissione di aria per miscelare liquidi in un recipiente.
Sbianca con cloro
Dispersione del cloro nei processi della cellulosa e della carta.
Flottazione in colonna
Bolle d'aria che favoriscono la separazione di solidi, compreso il carbone.
Disidratazione
Azoto per rimuovere acqua intrappolata dagli oli per macchine.
Fermentazione
Aria o ossigeno per sostenere la crescita cellulare.
Reazioni gas-liquido
Aria o ossigeno introdotti nel reattore per aumentare il contatto fra le fasi.
Idrogenazione
Idrogeno disperso nelle reazioni chimiche dedicate.
Flottazione dell'olio
Aria o gas naturale per separare olio dall'acqua prodotta.
Stripping dell'ossigeno
Azoto per rimuovere ossigeno da olio alimentare, vino e succhi.
Ossigenazione
Apporto di ossigeno in acquacoltura per sostenere la crescita dei pesci.
Ozonizzazione
Ozono per disinfettare sistemi di acqua ultrapura in impianti farmaceutici.
Controllo del pH
CO2 o NH3 per regolare il pH di acque reflue e fluidi di processo.
Iniezione di vapore
Vapore diretto per riscaldare e limitare i colpi d'ariete.
Stripping dei VOC
Aria per rimuovere composti organici volatili dai liquidi di scarto.
SCELTA E GESTIONE
Selezione e manutenzione
La selezione parte dal tipo e dalla portata del gas, quindi considera liquido, temperatura, pressione, compatibilità chimica e comportamento delle bolle. Seguono geometria del recipiente, forma del tubo, materiale, connessione e accessibilità per la manutenzione.
Il lavaggio può essere fisico oppure chimico, purché il metodo sia compatibile con lega, deposito e requisiti igienici. Durante l'esercizio si controllano pressione, portata, corrosione e occlusione; un cambiamento stabile segnala che il componente deve essere ispezionato.
Per la richiesta tecnica sono utili anche spessore disponibile, supporti, flange, metodo di montaggio e criteri di accettazione. Questi dati permettono di coordinare il componente con il recipiente senza interferire con agitatori o altre funzioni interne.
Prima del dimensionamento
Definire gas, liquido, portata, pressione, temperatura e obiettivo del processo.
Scelta del materiale
Verificare corrosione, condizioni termiche e compatibilità con il ciclo di lavaggio.
Permeabilità e porosità
Stabilire il comportamento richiesto delle bolle nel fluido reale.
Forma e collegamento
Allineare tubo, connessione e supporti allo spazio disponibile nel recipiente.
Controllo in servizio
Seguire pressione e portata insieme a corrosione, usura e possibili occlusioni.
Rientro in esercizio
Dopo il lavaggio verificare integrità e distribuzione prima di riprendere il processo.
Prodotti correlati

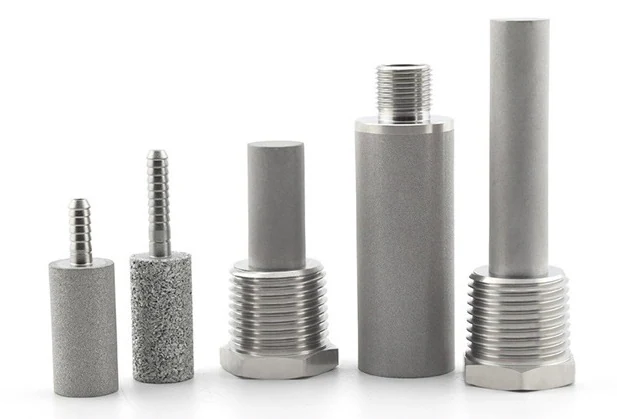

Sparger porosi sinterizzati
Diffusori compatti in metallo poroso per la dispersione del gas.

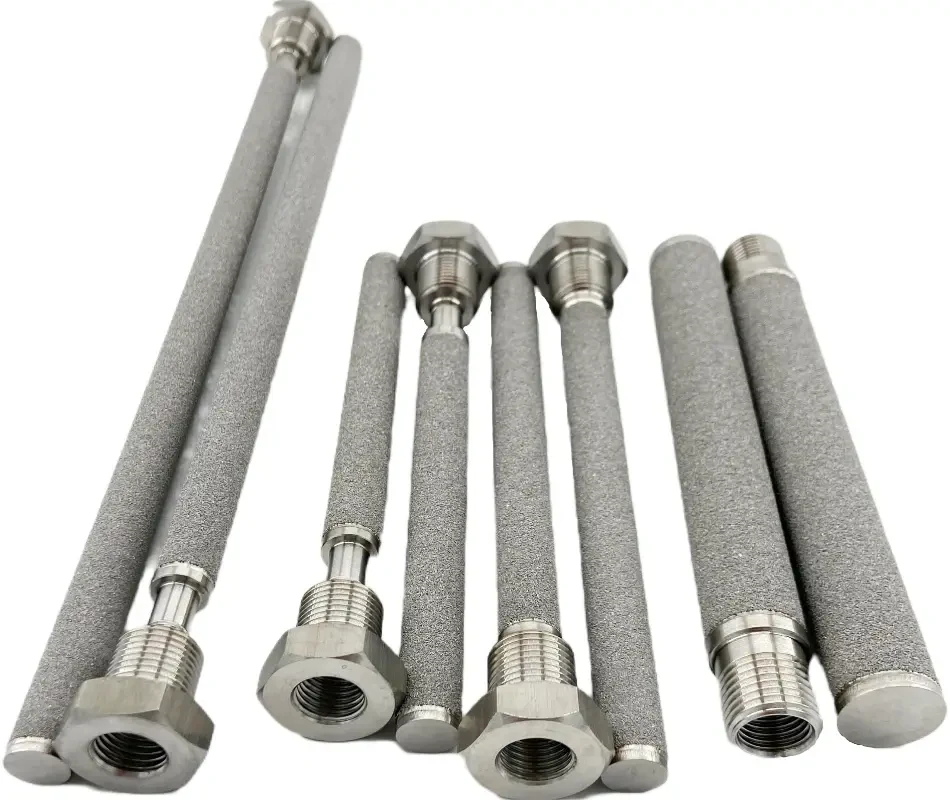

Sparger per alghe
Configurazioni per colture algali e fotobioreattori.

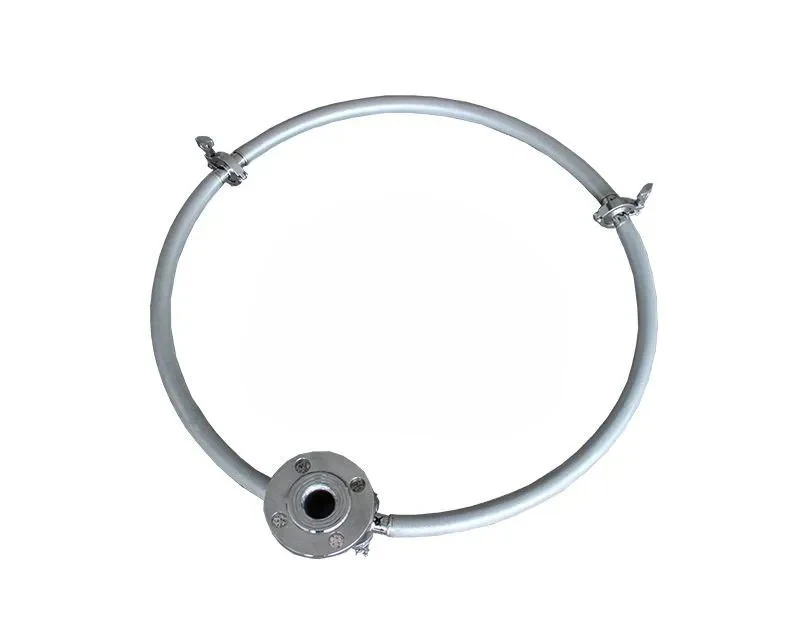

Ring sparger
Geometria circolare per distribuire il gas sul fondo del recipiente.
Diffusori in acciaio inox
Elementi porosi inox per aerazione e contatto gas-liquido.
Filtri in metallo sinterizzato
Elementi metallici porosi per filtrazione e distribuzione dei fluidi.
INFORMAZIONI TECNICHE
Domande frequenti
Uno sparger può sostituire un agitatore meccanico?
Non automaticamente. L'immissione di gas può contribuire al movimento del liquido, ma la capacità di miscelazione va verificata sul volume, sulla viscosità e sull'obiettivo del processo; in alcuni impianti le due tecnologie lavorano insieme.
Come si evita che il liquido rientri nel tubo quando il gas si ferma?
Serve una protezione definita nell'impianto, per esempio una valvola di non ritorno e una sequenza di arresto coerente. La soluzione dipende dal dislivello, dalla pressione del recipiente e dal rischio associato al fluido.
È possibile installare il tubo in un serbatoio già esistente?
Sì, se sono disponibili spazio, accesso e un punto di alimentazione adeguato. Prima della fornitura occorre verificare interferenze interne, quota di montaggio, supporti, passaggio attraverso il bocchello e possibilità di estrazione.
La dimensione dei pori coincide sempre con quella delle bolle?
No. Le bolle dipendono anche da tensione superficiale, viscosità, portata, pressione, bagnabilità e profondità d'immersione. Il comportamento va quindi valutato nel liquido reale, non ricavato dalla sola apertura del mezzo poroso.
Che cosa succede se la superficie porosa si occlude?
La resistenza al passaggio aumenta e la distribuzione può diventare irregolare. Un controllo del flusso e della pressione aiuta a riconoscere il cambiamento; il componente va poi isolato e trattato con un metodo compatibile con deposito e lega.
Uno sparger per ossigeno richiede precauzioni particolari?
Sì. Pulizia, materiali, lubrificanti, tenute e procedura operativa devono essere idonei al servizio con ossigeno. La valutazione di sicurezza appartiene all'intero impianto e deve essere svolta dal responsabile del processo.
Come si verifica l'uniformità dopo il montaggio?
Si esegue una prova nelle condizioni concordate, osservando la copertura della zona servita e misurando portata e pressione. Il criterio di accettazione deve essere stabilito prima della prova in base al risultato richiesto dal processo.
