Distribuzione uniforme
L'anello ripartisce il gas nel mezzo liquido per un'aerazione regolare.
Diffusore di gas ad anello per bioreattori e processi gas-liquido.
DISPERSIONE GAS-LIQUIDO · ACCIAIO INOX 316L
Diffusori di gas ad anello per bioreattori e processi gas-liquido
Progettiamo diffusori di gas ad anello che distribuiscono bolle fini attraverso un elemento microforato, favorendo un contatto uniforme nel recipiente.
La serie in acciaio inox 316L offre diametro Φ 1800–2500 mm, area di aerazione 7–12 m² e rapporto di utilizzo dell'O₂ del 30–40 %, da configurare sulle condizioni del progetto.
- Acciaio inox 316L
- O₂ 30–40 %
- Area 7–12 m²
- Pori 0,1–50 µm
- Flangia o attacco rapido
DISPERSIONE GAS-LIQUIDO
Caratteristiche e funzionamento
Progettiamo il diffusore ad anello per introdurre gas nei liquidi attraverso numerosi piccoli fori o pori. Il gas attraversa l'anello e forma bolle fini, distribuendosi nel recipiente per favorire il contatto gas-liquido, il trasferimento di massa e la miscelazione.
La geometria anulare è adatta a bioreattori, fermentatori e altri processi gas-liquido. Per confrontare altre geometrie porose sono disponibili gli sparger porosi sinterizzati e i diffusori inox.
Elevata efficienza
I piccoli fori o pori generano bolle fini e aumentano il contatto tra gas e liquido.
Durata
Acciaio inox e metalli sinterizzati resistono a usura, corrosione e condizioni operative gravose.
Versatilità
La configurazione si adatta a bioreattori, trattamento delle acque reflue e altri processi fluidi.
Manutenzione ridotta
La costruzione robusta e il numero limitato di parti mobili semplificano la gestione.
Trasferimento di ossigeno
Nei processi biologici la dispersione favorisce l'apporto di ossigeno alle cellule.
Personalizzazione
Dimensioni, diametro dei pori e materiale possono essere adattati all'applicazione.
Minore rischio di intasamento
La costruzione riduce la probabilità di blocco e sostiene la continuità operativa.
Efficienza energetica
Un trasferimento gas-liquido efficiente può ridurre il consumo energetico del processo.
DATI TECNICI
Scheda tecnica
La serie in acciaio inox 316L copre diametri dell'anello da Φ 1800 a 2500 mm, area di aerazione da 7 a 12 m² e grado dei pori da 0,1 a 50 µm per fotobioreattori verticali.
Definiamo dimensioni, connessione e porosità in base alle condizioni operative del progetto. Le prestazioni effettive dipendono dal recipiente, dal fluido e dalla portata del gas.
| Parametro | Valore | Applicazione |
|---|---|---|
| Rapporto di utilizzo dell'O₂ | 30–40 % | Prestazione da verificare nelle condizioni di processo |
| Diametro dell'anello | Φ 1800–2500 mm | Dimensione da coordinare con il recipiente |
| Diametro esterno del tubo arcuato | Φ 30–50 mm | Sezione esterna del tubo |
| Connessione | Flangia o attacco rapido | Da abbinare alla linea del gas |
| Area di aerazione | 7–12 m² | Superficie servita dalla serie |
| Materiale del corpo | Acciaio inox 316L standard | Configurazione standard |
| Grado dei pori | 0,1–50 µm | Per fotobioreattori verticali |
CONFIGURAZIONE SU PROGETTO

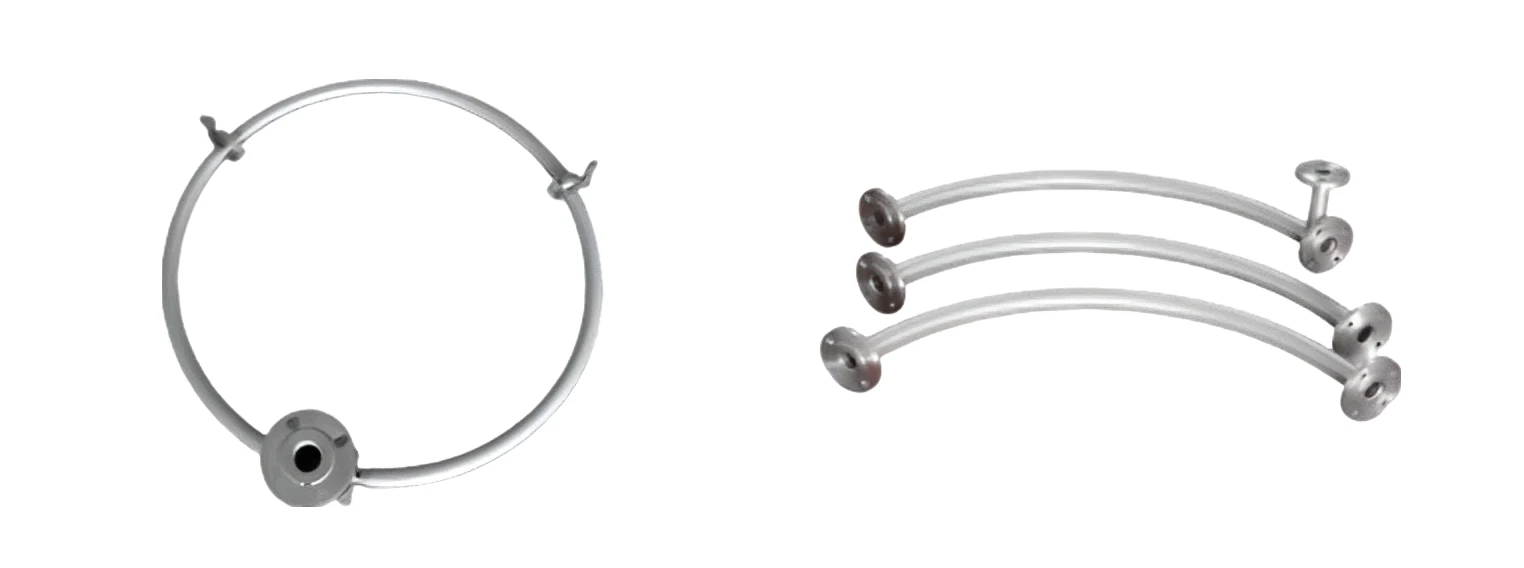

Dimensioni e personalizzazione
Realizziamo il diffusore ad anello in misure standard o personalizzate. Diametro, porosità, materiale, numero di connessioni e disposizione dei supporti vengono coordinati con la geometria interna e con l'obiettivo di trasferimento.
La progettazione e la produzione possono seguire requisiti sanitari. Il componente è lavabile e riutilizzabile e può ricevere un trattamento superficiale sanitario su richiesta. Per una distribuzione lineare proponiamo anche i tubi sparger industriali.
Geometria
Diametro dell'anello, sezione del tubo, quota di montaggio e ingombri interni.
Connessione
Flangia o attacco rapido coordinati con la linea di alimentazione del gas.
Igiene
Finitura, saldature, drenabilità, ciclo CIP o SIP e documentazione richiesta.
Retrofit
Accesso, interferenze, segmentazione, supporti e possibilità di estrazione.
PROCESSI INDUSTRIALI
Applicazioni industriali
Forniamo diffusori ad anello per aerazione, miscelazione, reazioni, trattamento e separazione. L'idoneità viene valutata rispetto a fluido, pressione, temperatura, materiali e obiettivo del processo.
Per i fotobioreattori è disponibile anche lo sparger per alghe; nei circuiti idrici l'aerazione può essere integrata con filtri autopulenti dedicati alla rimozione dei solidi.
Aerazione
Apporto di aria per soddisfare la domanda biologica di ossigeno nelle acque reflue.
Agitazione
Iniezione di aria per miscelare liquidi all'interno di un recipiente.
Sbiancamento con cloro
Diffusione del cloro per lo sbiancamento della pasta nell'industria cartaria.
Flottazione in colonna
Bolle d'aria per la separazione dei solidi, compresa la flottazione del carbone.
Disidratazione
Azoto per rimuovere l'acqua intrappolata negli oli motore.
Fermentazione
Aria o ossigeno per sostenere la crescita cellulare.
Reazioni gas-liquido
Immissione di aria o ossigeno nei reattori chimici.
Idrogenazione
Introduzione dell'idrogeno nelle reazioni chimiche di idrogenazione.
Flottazione dell'olio
Aria o gas naturale per separare l'olio dall'acqua di produzione.
Rimozione dell'ossigeno
Azoto per sottrarre ossigeno a oli alimentari, vini e succhi.
Ossigenazione
Ossigeno nell'acqua per favorire la crescita dei pesci in acquacoltura.
Ozonizzazione
Ozono per disinfettare sistemi di acqua ultrapura nell'industria farmaceutica.
Regolazione del pH
CO₂ o NH₃ per regolare il pH delle acque reflue o dei fluidi di processo.
Iniezione di vapore
Vapore diretto per il riscaldamento efficiente e la riduzione del colpo d'ariete.
Rimozione dei volatili
Aria per eliminare i composti organici volatili dai liquidi di scarto.
SCELTA E GESTIONE
Selezione e manutenzione
Selezioniamo la configurazione partendo da gas, liquido, portata, pressione disponibile, volume, geometria del recipiente e obiettivo di trasferimento. Il disegno deve inoltre considerare agitatore, sonde, serpentine, fondo, supporti e percorso del gas.
Per mantenere regolare la distribuzione occorre definire deposito atteso, chimica di lavaggio, ciclo termico e criterio d'ispezione. Nei sistemi di trattamento dell'acqua, la gestione del diffusore resta distinta da quella dei filtri per acque di zavorra.
Processo
Composizione di gas e liquido, portate minima e massima, pressione e temperatura.
Recipiente
Diametro interno, livello del liquido, agitazione, ostacoli, accessi e smontaggio.
Controlli
Perdita di carico, uniformità della distribuzione, condizioni della superficie e supporti.
Lavaggio
Metodo compatibile con deposito, acciaio inox, finitura e requisiti sanitari.
Prodotti correlati
Sparger porosi sinterizzati
Famiglia di diffusori porosi da confrontare per geometria e distribuzione del gas.

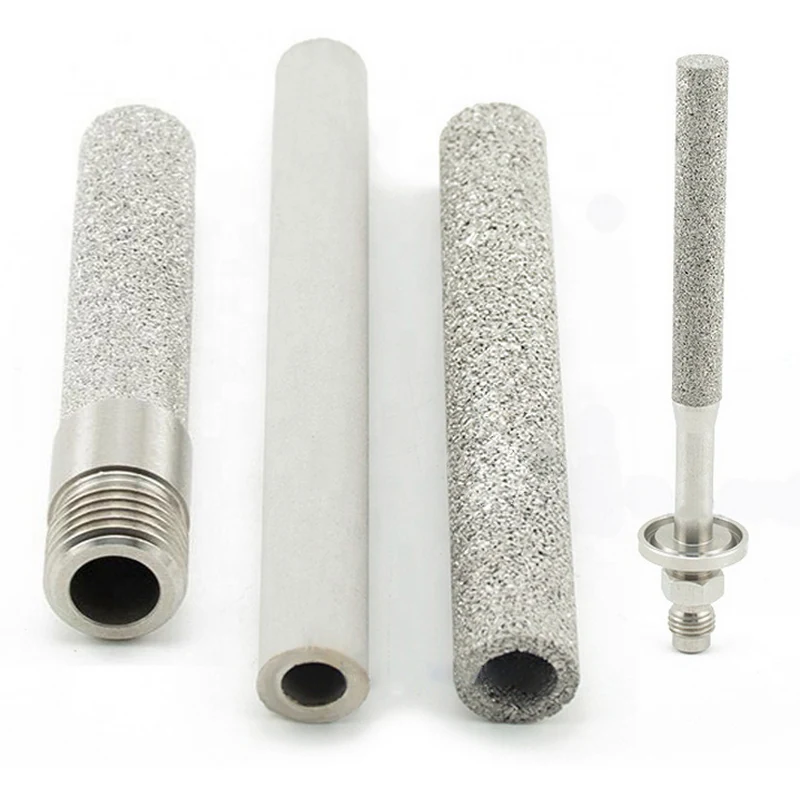

Tubi sparger industriali
Alternativa lineare per configurazioni di recipiente e copertura differenti.

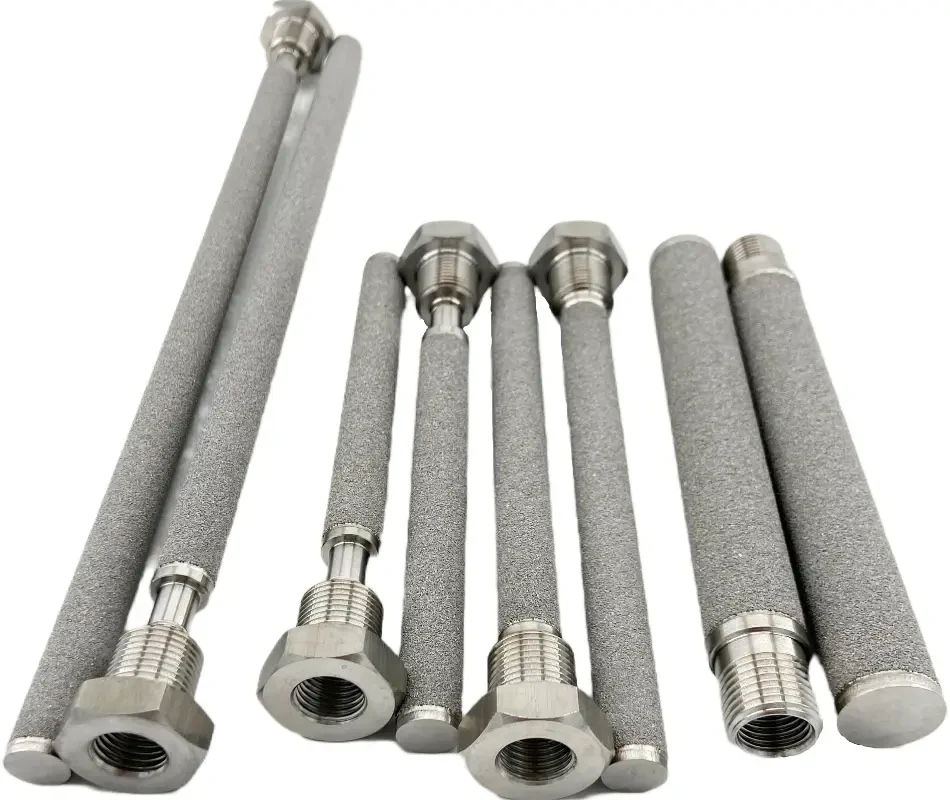

Sparger per alghe
Soluzione dedicata ai sistemi per alghe e ai fotobioreattori.

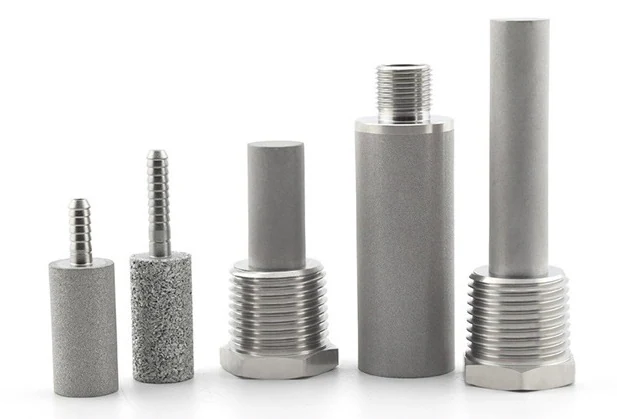

Diffusori inox
Elementi compatti in acciaio inox per la diffusione di gas nei liquidi.
INFORMAZIONI TECNICHE
Domande frequenti
Come si sceglie una porosità tra 0,1 e 50 µm?
La scelta dipende dall'equilibrio richiesto dal processo. Pressione disponibile, rischio di deposito, viscosità del liquido e procedura di lavaggio vanno valutati prima di fissare il grado sul disegno.
L'utilizzo di ossigeno del 30–40 % è garantito nell'impianto?
No. Il risultato effettivo varia con gas e liquido, portata, profondità, agitazione, geometria del recipiente e condizioni operative e deve quindi essere validato sul caso specifico.
Il diametro Φ 1800–2500 mm è fisso oppure personalizzabile?
È la gamma prevista per questa serie, non una misura universale. Per valutare configurazioni diverse servono ingombri del recipiente, accessi, supporti, portate e un disegno approvato.
Un diffusore di gas ad anello può essere inserito in un fermentatore esistente?
Sì, purché l'integrazione venga verificata prima della fabbricazione. Occorrono disegno interno, passo d'uomo, interferenze con agitatore e sonde, quota di montaggio, attacco disponibile e modalità di estrazione.
Come vanno specificati i requisiti CIP, SIP e sanitari?
Devono essere inclusi nella richiesta tecnica. Fluido di lavaggio, temperatura, ciclo, finitura superficiale, drenabilità, saldature, certificazioni necessarie e connessioni vanno indicati nei documenti di progetto.
Come si riconosce e si gestisce un possibile intasamento?
Un aumento della pressione richiesta o una distribuzione meno regolare può indicare un'ostruzione. Il metodo di lavaggio deve essere compatibile con deposito, metallo e finitura e non deve alterare i passaggi del gas.
Quando è preferibile un tubo diffusore o una pietra porosa?
Quando la geometria, la zona da aerare o i vincoli di installazione rendono meno adatto l'anello. La scelta va confrontata su portata, perdita di carico, manutenzione e copertura necessaria.
Configura il diffusore di gas ad anello
Invia processo, portata, recipiente, connessione e requisiti sanitari per definire geometria e grado dei pori.
