Separatori di nebbie a letto di fibre con candele in fibra di vetro
Un separatore di nebbie a letto di fibre rimuove gli aerosol liquidi da 1 a 3 µm trascinati dai gas, con efficienza di raccolta fino al 99,9%. Il media è un letto di lana di vetro compresso tra due gabbie metalliche concentriche.
Vita utile del letto fino a 10 anni, versioni a bassa e alta velocità, elementi di ricambio per impianti esistenti di qualsiasi costruttore.
- Efficienza fino al 99,9%
- Aerosol 1–3 µm
- Vita utile 10 anni
- Ricambi per impianti esistenti
PRESTAZIONE
Che cosa rimuove un separatore a letto di fibre
Un separatore a letto di fibre rimuove gli aerosol liquidi da 1 a 3 µm trascinati dai gas, con un’efficienza di raccolta fino al 99,9%. È la soluzione che si usa quando la nebbia è troppo fine per i separatori a rete metallica.
Il risultato pratico è l’eliminazione dei pennacchi visibili dai camini: le particelle più piccole sono proprio quelle che causano opacità e persistenza del pennacchio.
Efficienza fino al 99,9%
Sulla fascia da 1 a 3 µm l’efficienza di raccolta arriva al 99,9% secondo la configurazione.
Nessun pennacchio visibile
La rimozione delle particelle submicroniche elimina opacità e pennacchi dai camini.
COSTRUZIONE

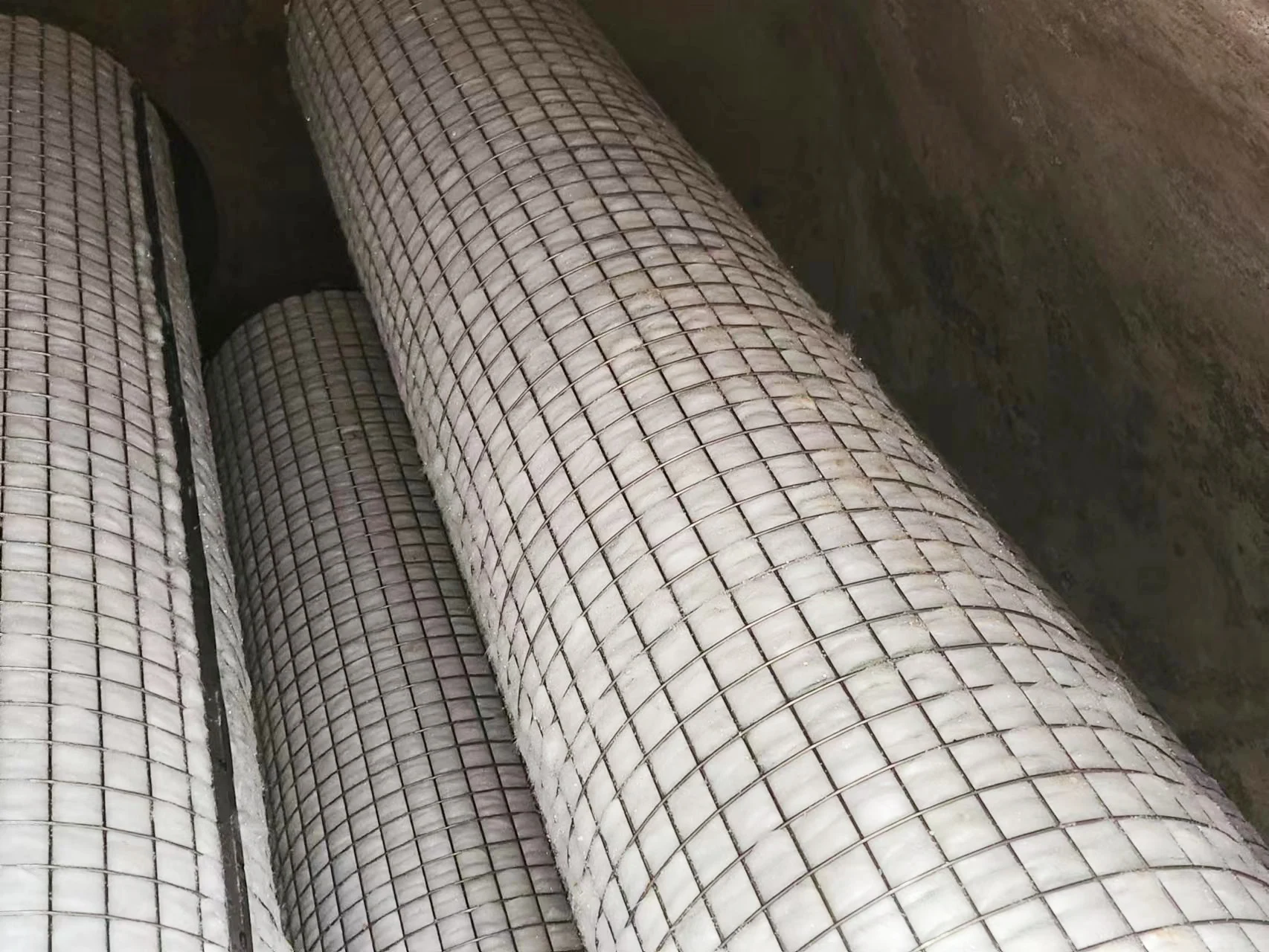

Com’è fatto l’elemento

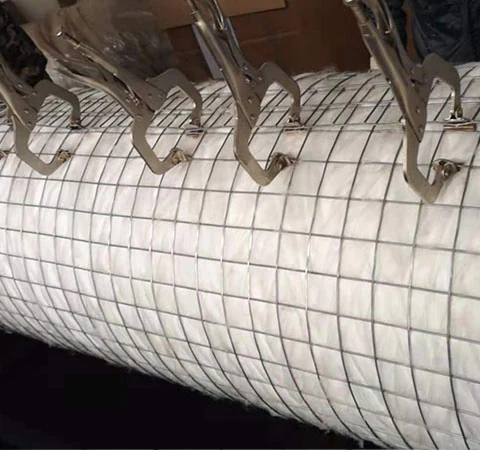

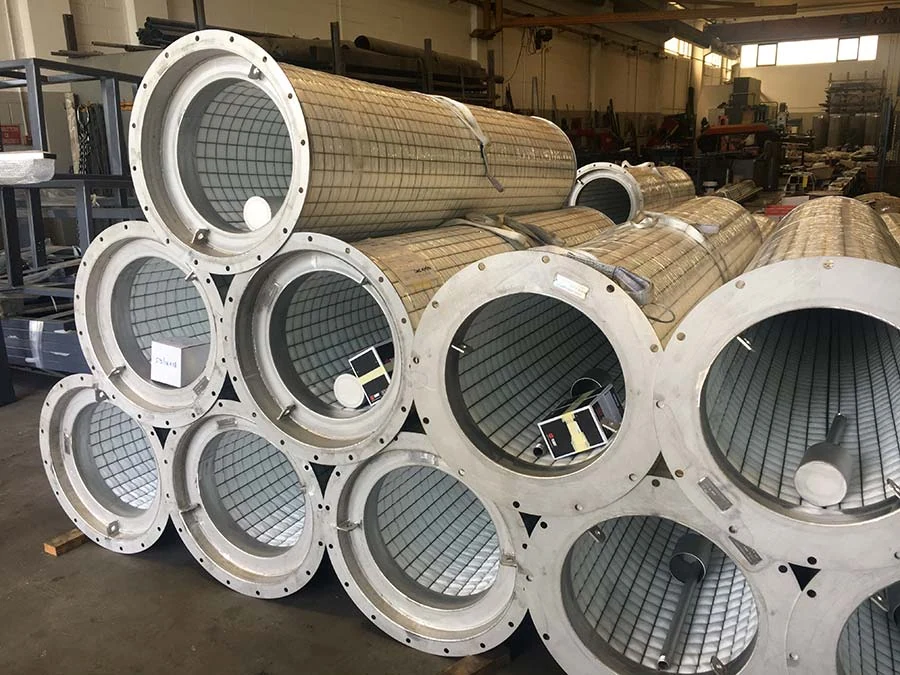

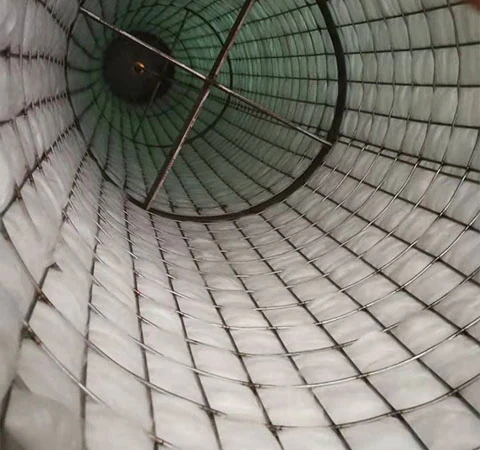

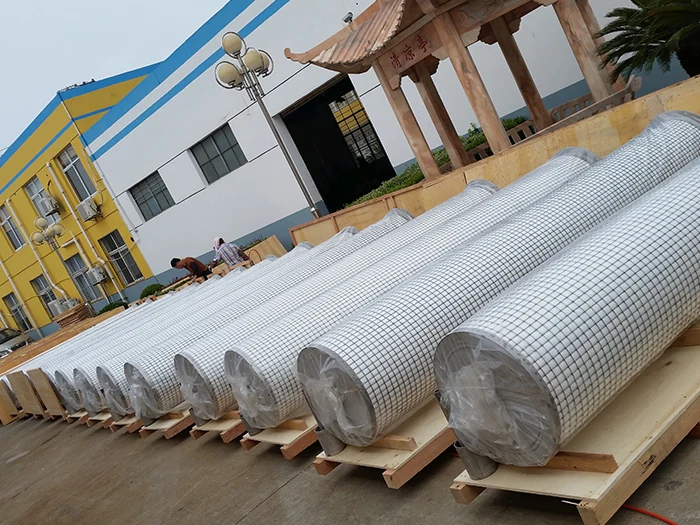

L’elemento è composto da lana di vetro compressa, contenuta tra due gabbie metalliche concentriche oppure tra rete metallica piana parallela, con altezza da 610 a 6100 mm.
Le gabbie e le flange si realizzano nei materiali del processo, e il letto filtrante si sceglie in base all’aggressione chimica del gas.
Letto filtrante
Lana di vetro compressa con olio fluoro-siliconico, polipropilene, PTFE o fibra di poliestere.

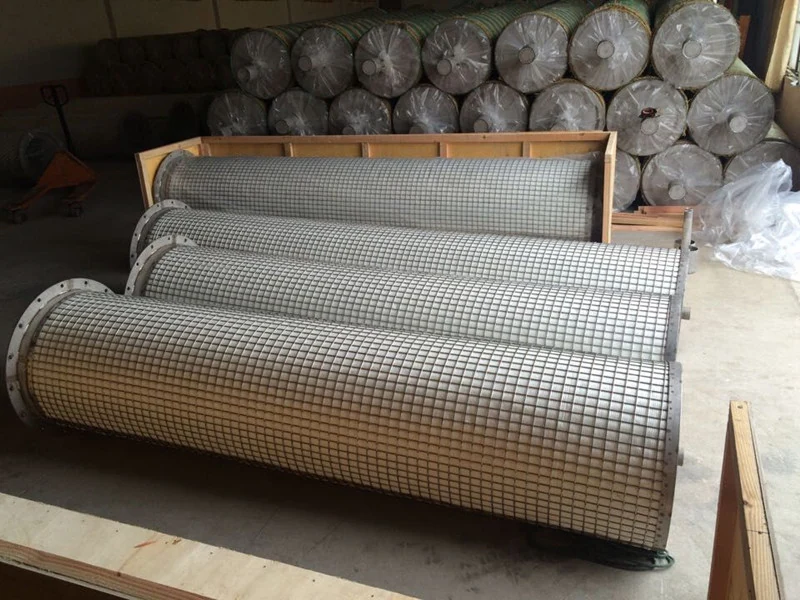

Gabbie e flange

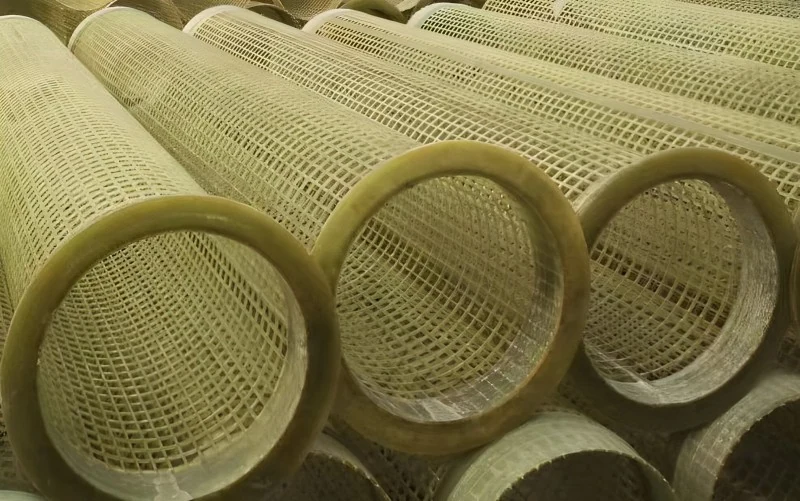

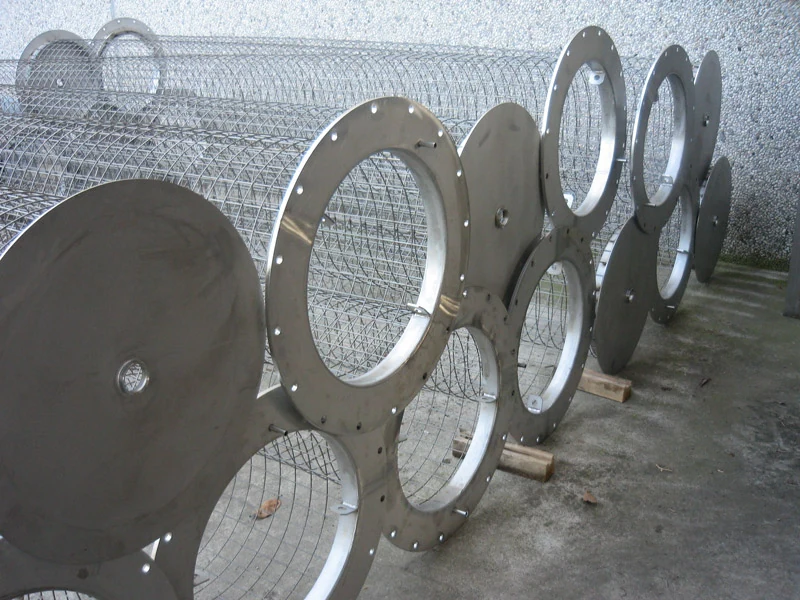

Leghe metalliche, plastici termoformati o plastica rinforzata con fibra di vetro; anche qualsiasi metallo saldabile e resina rinforzata.
Altezza
Da 610 a 6100 mm, secondo l’applicazione e lo spazio disponibile.
Progetto
La costruzione si personalizza in funzione dell’ambiente di processo.
TIPI
Tipo a bassa velocità e tipo ad alta velocità

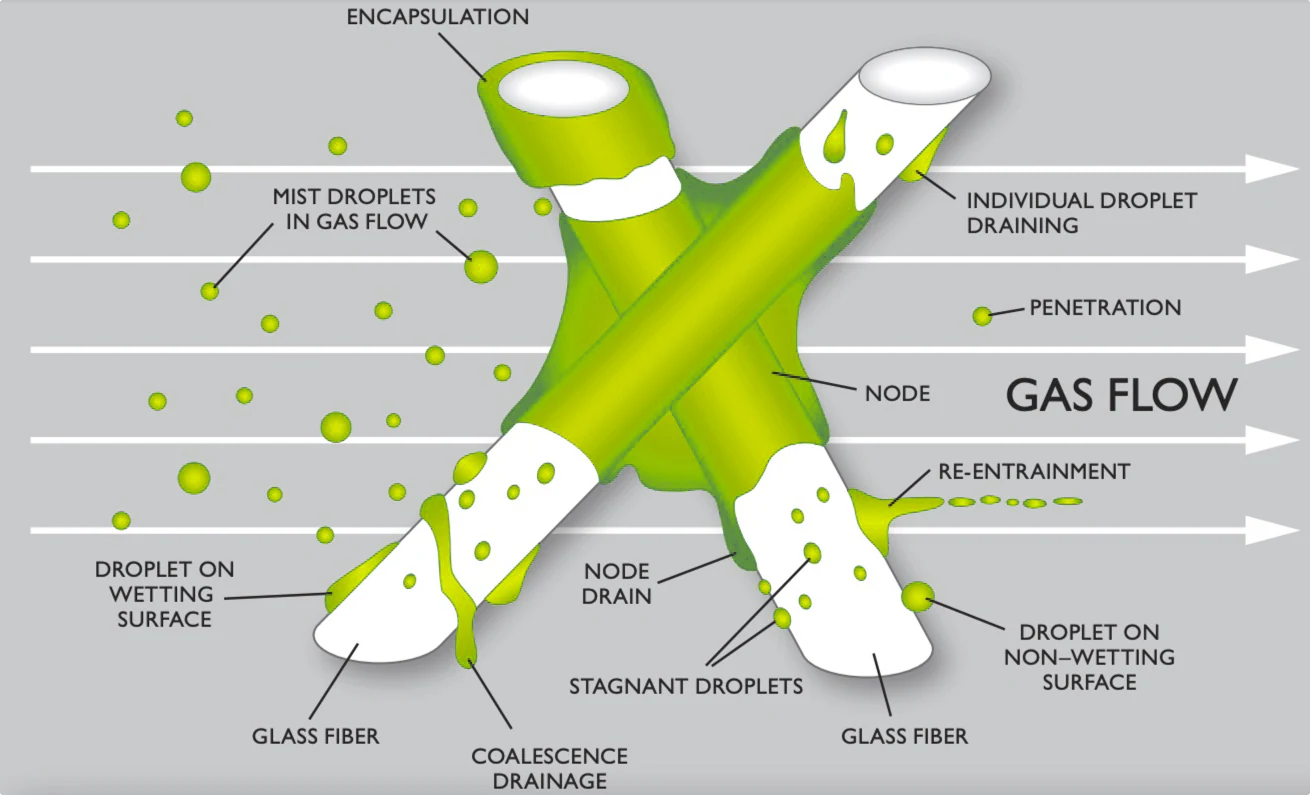

I due tipi si distinguono per il meccanismo di cattura e per la velocità dell’aria: il tipo a bassa velocità sfrutta la diffusione di Brownian, il tipo ad alta velocità la collisione inerziale.
La scelta dipende dalla granulometria della nebbia da rimuovere.
| Caratteristica | Tipo a bassa velocità | Tipo ad alta velocità |
|---|---|---|
| Velocità dell’aria | da 0,08 a 0,2 m/s | da 2,0 a 2,5 m/s |
| Meccanismo di cattura | Diffusione di Brownian | Collisione inerziale e intercettazione |
| Particelle trattate | nebbie sotto 1 µm | nebbie da 1 a 3 µm |
| Efficienza di raccolta | dal 94% al 99,7%; 100% oltre 3 µm | circa 97% |
| Resistenza | a bassa perdita di carico | da 1470 a 2450 Pa |
MODELLI
Modelli e prestazioni
I modelli si distinguono per diametro esterno e interno, altezza e portata. La perdita di carico può essere regolata secondo le richieste dell’utente, e i modelli contrassegnati con asterisco sono elementi a elevata efficienza.
Dimensioni speciali su misura da 216 mm a oltre 610 mm di diametro, con lunghezze fino a 7315 mm; i valori sono di riferimento e vanno confermati sul progetto.
| Modello | Ø esterno / interno (mm) | Altezza (mm) | Portata (m³/h) | Perdita di carico (mm H₂O) | Temperatura (°C) | Efficienza |
|---|---|---|---|---|---|---|
| CWQ-M | 470 / 400 | 2000 – 3000 | 1000 – 1800 | 60 – 150 | < 70 | 98% oltre 3 µm |
| CWQ-A-R | 460 / 350 | 2000 – 3000 | 1000 – 1800 | 60 – 200 | < 85 | 100% oltre 3 µm |
| CWQ-M-R | 470 / 360 | 2000 – 3000 | 1000 – 1800 | 60 – 200 | < 85 | 100% oltre 3 µm |
| CWQ-M-R | 470 / 360 | 2000 – 3000 | 1000 – 1800 | 60 – 200 | < 70 | 100% oltre 3 µm |
| CWQ-R | 480 / 350 | 2000 – 3000 | 1000 – 2800 | 60 – 200 | < 85 | 100% oltre 3 µm |
| CWQ-R* | 480 / 380 | 2500 – 4000 | 1200 – 2800 | 80 – 300 | < 85 | 100% oltre 3 µm; 90–95% da 1 a 3 µm; 70–90% da 0,75 a 1 µm |
| CWQ-R | 607 / 508 | 4000 | 8000 | 50 – 200 | < 85 | 100% oltre 3 µm |
| CQ-R* | 570 / 470 | 3500 | 3000 | 100 – 300 | < 85 | 100% oltre 3 µm |
| CW-R* | 607 / 508 | 3600 | 3500 | 100 – 350 | < 85 | 100% oltre 3 µm; 99% sotto 3 µm |
| CW-R | 607 / 508 | 1000 – 2000 | 2000 – 8000 | 50 – 350 | < 85 | 100% oltre 3 µm |
| CW-R | 620 / 508 | 1000 – 2000 | 3000 – 10000 | 50 – 380 | < 85 | 100% oltre 3 µm |
INSTALLAZIONE
Installazione e sostituzione

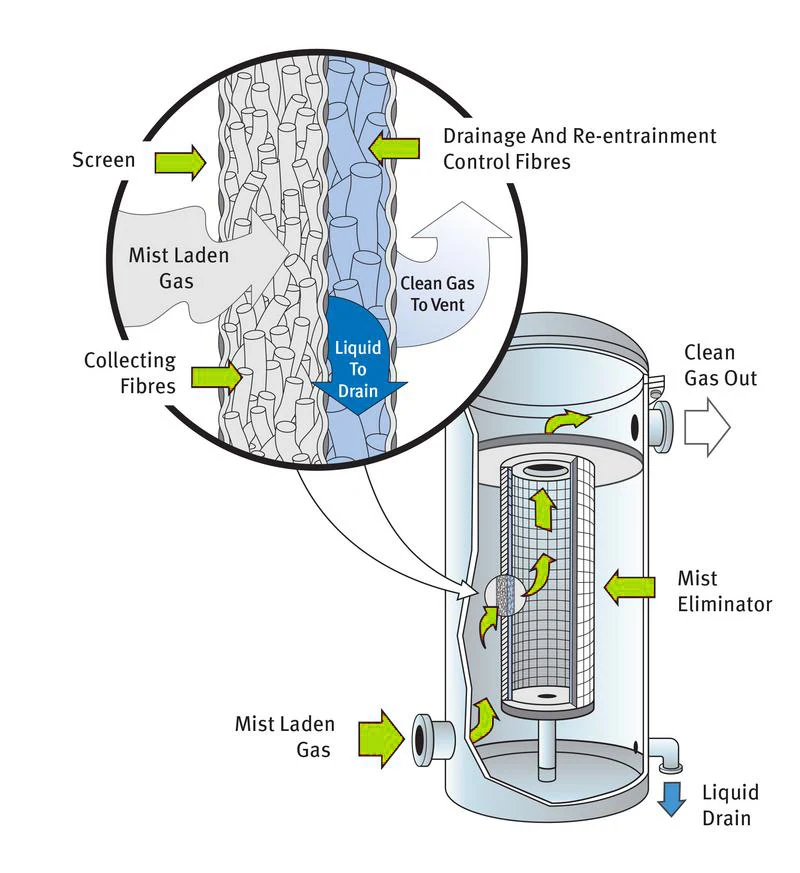

L’elemento si installa in due configurazioni: sospeso a flusso diretto o a battente a flusso inverso. La scelta dipende dall’altezza disponibile e dalla geometria del contenitore.
Gli elementi sono anche ricambi: sostituiscono impianti esistenti di qualsiasi costruttore per migliorare la prestazione e prolungare la vita dell’impianto.

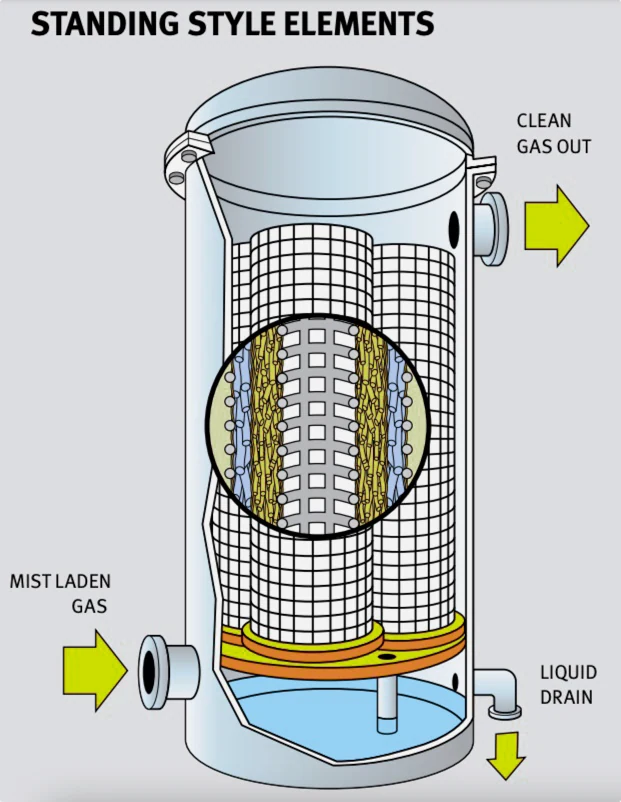

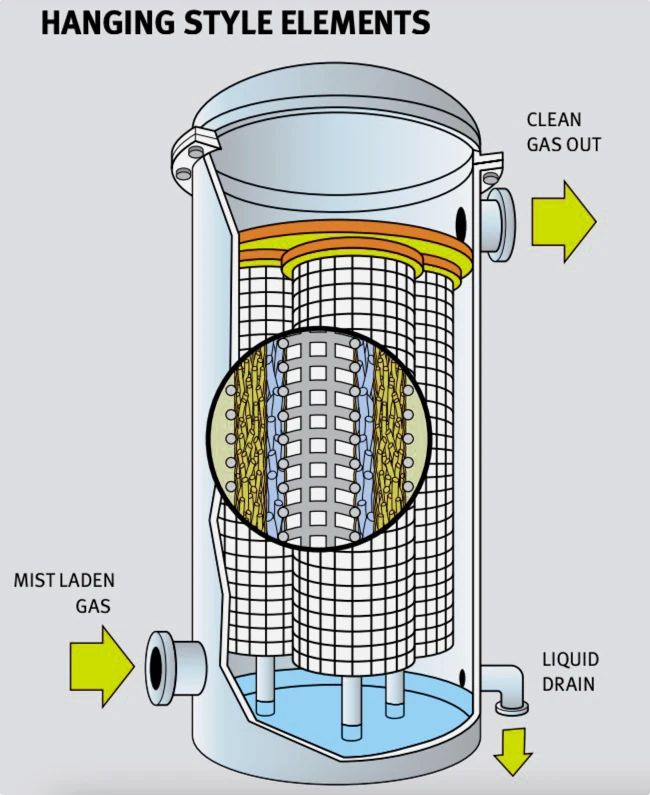

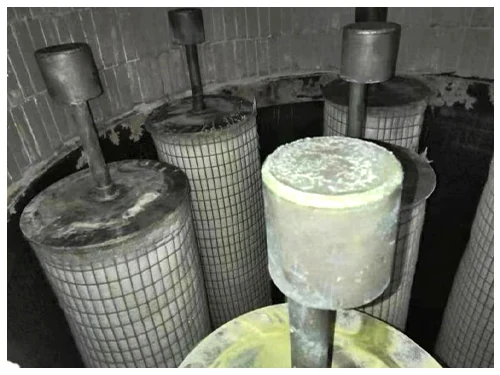

Versione sospesa (flusso diretto)
Si appende a un setto o a una piastra tubiera; il gas contaminato entra dall’esterno e il gas pulito esce dal nucleo centrale. Installazione e manutenzione semplici.
Versione a battente (flusso inverso)
Si monta in verticale sul setto; il gas contaminato entra nel nucleo e il gas pulito esce dall’esterno. Permette elementi più lunghi e riduce l’ingombro del contenitore.

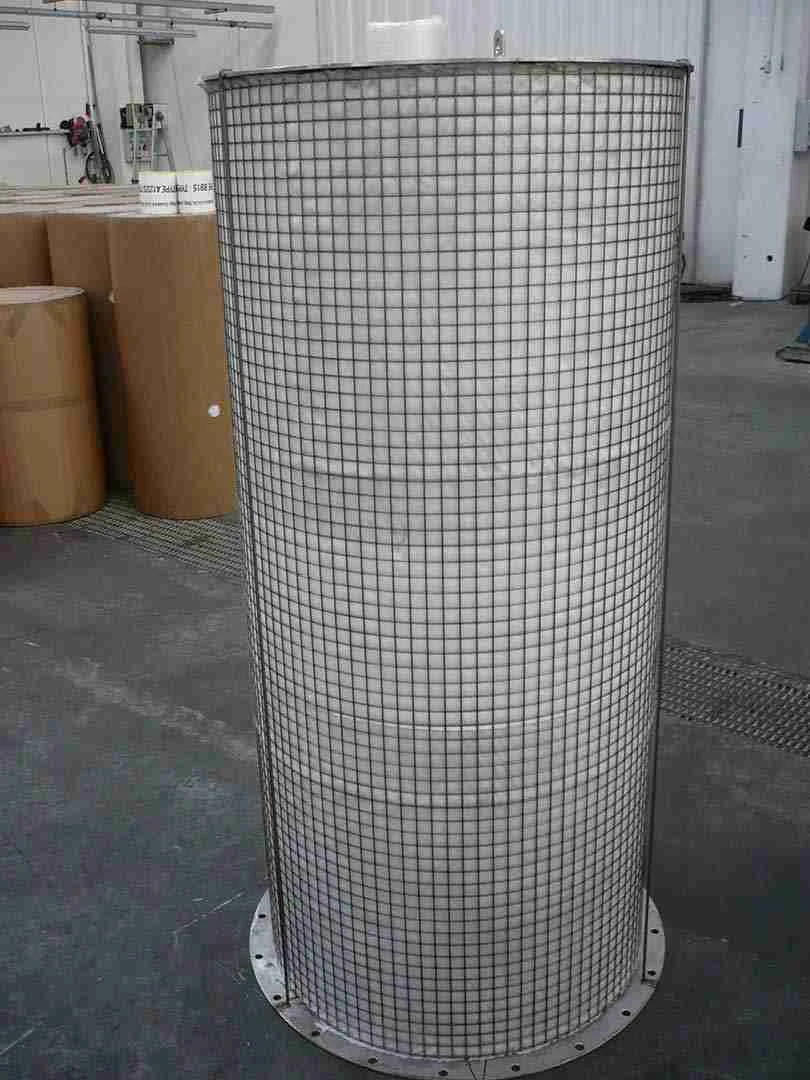

Sostituzione di impianti esistenti
Elementi di ricambio per impianti di qualsiasi costruttore, in configurazione standard o su misura, per migliorare la prestazione dell’impianto.
Durata
Vita utile del letto filtrante fino a 10 anni secondo applicazione e condizioni di esercizio.
APPLICAZIONI
Dove si usa un letto di fibre
Si impiega dove serve abbattere nebbie fini e aerosol, sia per il controllo delle emissioni sia per proteggere le apparecchiature a valle.
Sul controllo dell’inquinamento l’obiettivo è la rimozione delle particelle submicroniche che causano opacità e pennacchi; nel processo l’obiettivo è evitare corrosione, ostruzione e incrostazioni a valle.
Separatori gas-liquido
Rimozione della nebbia trascinata dai gas nei separatori e nei ricevitori.
Colonne di distillazione
Protezione della testa di colonna e riduzione delle perdite di prodotto.
Assorbitori, decantatori e scrubber
Abbattimento della nebbia a valle delle torri di lavaggio.
Separatori e estrattori chimici
Controllo degli aerosol nei processi chimici.
Coalescenza a valle di raffineria
Coalescitori liquido-liquido e torri di raffinazione.
Ritorno di prodotto e compressori
Recupero del prodotto trascinato ed eliminazione deltrascinamento nei compressori.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Con questi dati la proposta tecnica è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Gas e nebbia | Natura del gas, natura e granulometria della nebbia da rimuovere |
| Portata | Portata di gas di progetto e velocità prevista |
| Condizioni di esercizio | Pressione, temperatura e composizione del gas |
| Dimensioni | Diametro e altezza disponibili, o geometria del contenitore |
| Installazione | Versione sospesa o a battente, e tipo di setto |
| Materiali | Materiali richiesti per letto, gabbie e flange |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Per il ricambio
Indicare costruttore, modello e dimensioni dell’elemento esistente permette di proporre il ricambio corretto.
Per la scelta del tipo
Indicare la granulometria della nebbia orienta subito tra bassa e alta velocità.
Prodotti correlati
Filtri demister per separazione gas-liquido
Separatori di gocce per recipienti e separatori gas-liquido.

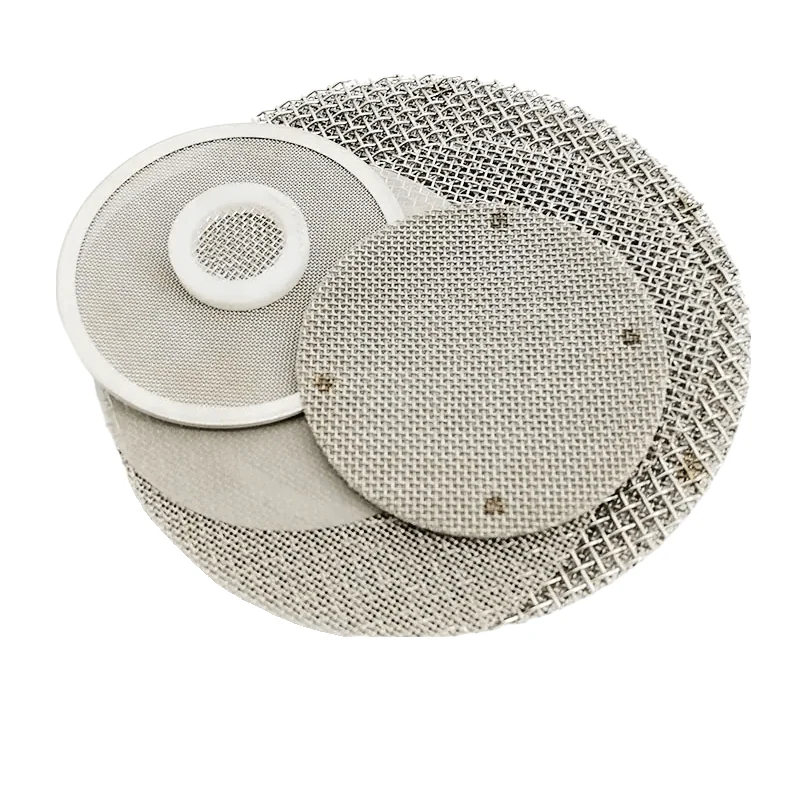

Materassini demister in rete metallica
