Costruzione multistrato

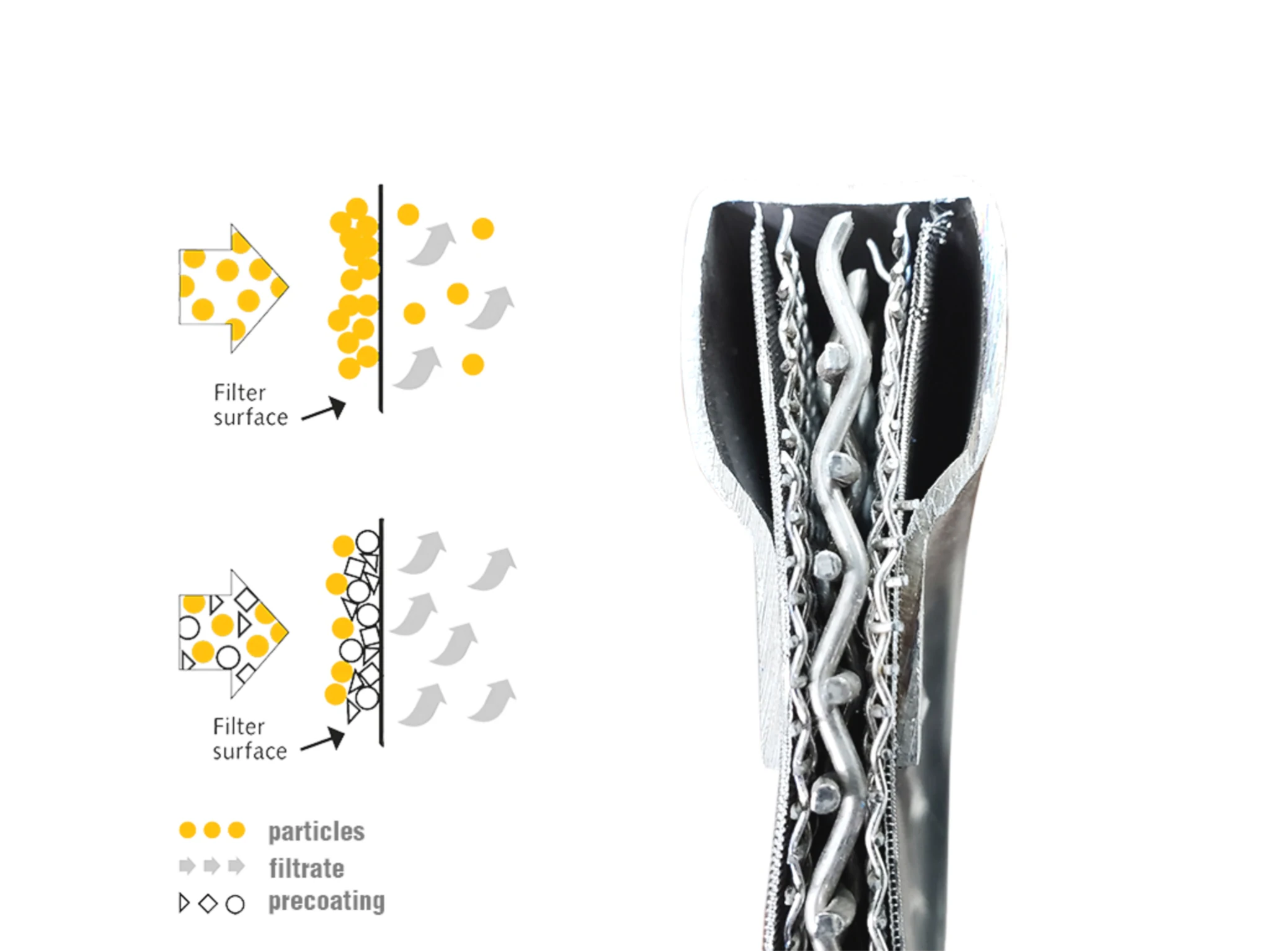

Gli strati esterni fanno da drenaggio e supporto, quello interno è il media filtrante.
Foglie filtranti in acciaio inox per filtri a pressione.
FOGLIE FILTRANTI · FILTRI A PRESSIONE

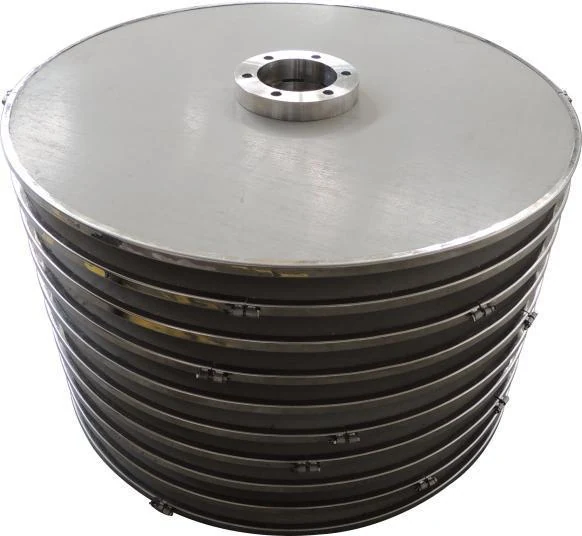

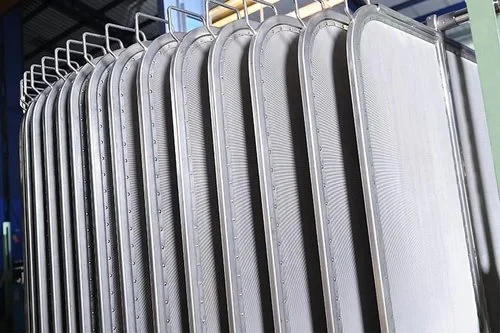

Foglie filtranti per filtri a pressione
Una foglia filtrante è l’elemento che separa i solidi in un filtro a pressione. È composta da 3 o 5 strati di rete metallica intrecciata e si adatta a quasi tutte le marche e i modelli di filtro a foglia presenti sul mercato.
Maglie disponibili da 60 mesh (apertura 240 µm) fino alla trama olandese inversa PZ80 (90 µm), in acciaio inox 316L, 310S e 904L; modelli rettangolari da 1,00 a 4,62 m² e a disco da 0,28 a 3,14 m².
- 3 o 5 strati
- Apertura 90–240 µm
- 316L / 310S / 904L
- Area fino a 4,62 m²
- Ricambio
PRESTAZIONE
Che cosa fa una foglia filtrante

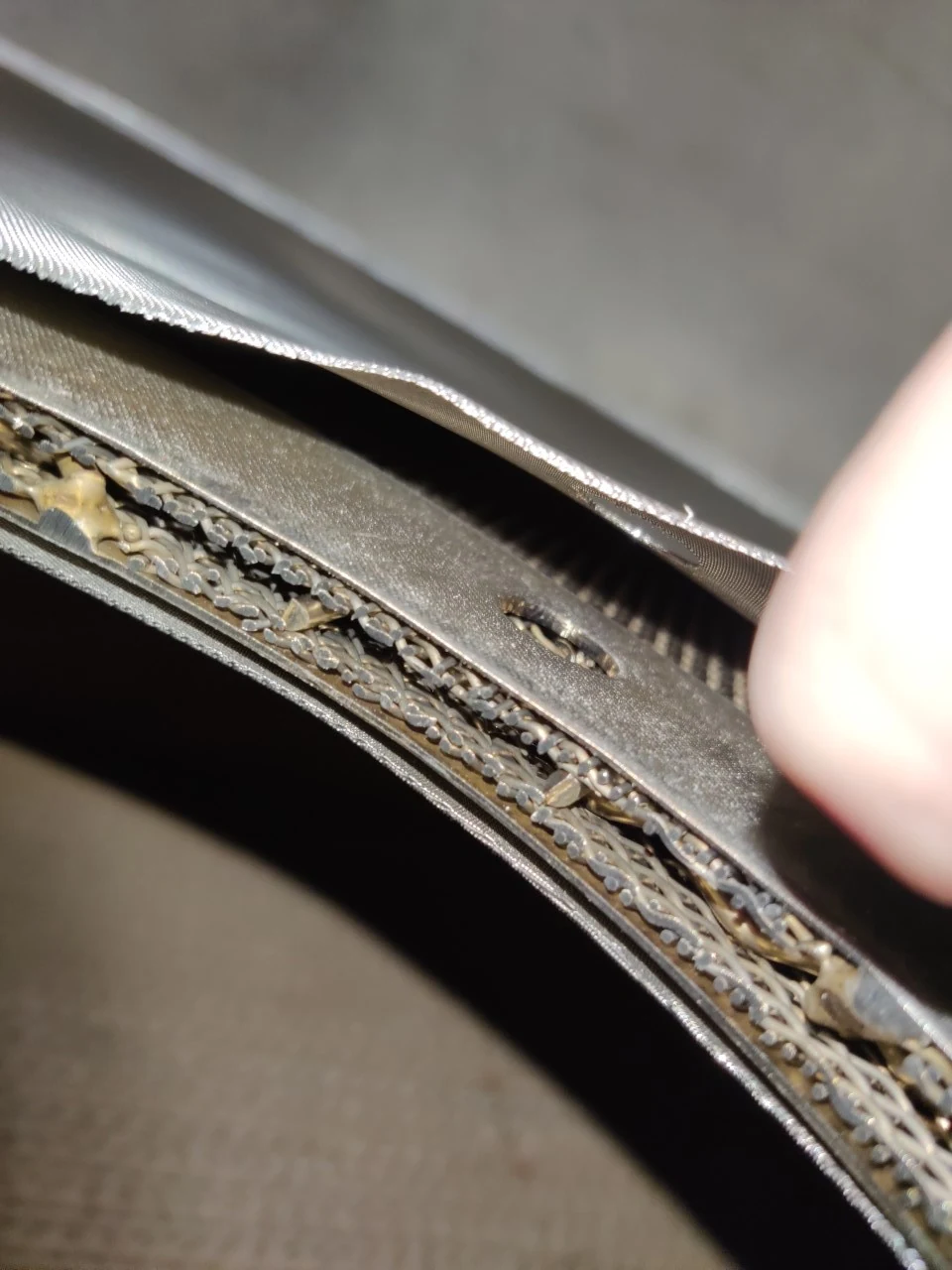

Una foglia filtrante è l’elemento che separa i solidi in un filtro a pressione: il fluido la attraversa e il solido si deposita sullo strato filtrante, che si pulisce o si sostituisce.
È composta da 3 o 5 strati di rete metallica intrecciata e si adatta a quasi tutte le marche e i modelli di filtro a foglia a pressione presenti sul mercato.
Compatibile con gli impianti esistenti
Le foglie si adattano alla quasi totalità dei filtri a foglia a pressione in commercio.
Due geometrie
Versione rettangolare per filtri verticali e versione a disco per filtri a elementi circolari.
MAGLIE E COSTRUZIONE
Maglie disponibili e costruzione della foglia
La costruzione della foglia combina strati con funzioni diverse: drenaggio, supporto e filtrazione. La maglia filtrante si sceglie sull’apertura richiesta.
I valori sono di riferimento del campo di fornitura e vanno confermati sul progetto.
| Maglia | Trama | Diametro filo (mm) | Apertura (µm) | Materiali |
|---|---|---|---|---|

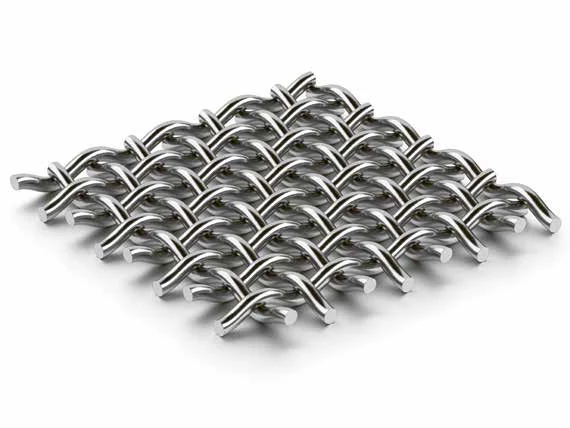

| 60 Mesh | Trama semplice | 0,19 | 240 | 316L, 310S, 904L |

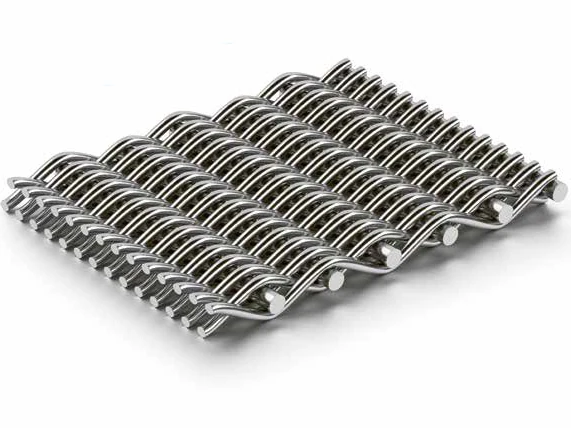

| 24 × 110 | Trama olandese | 0,35 / 0,25 mm | 125 | 316L, 310S, 904L |

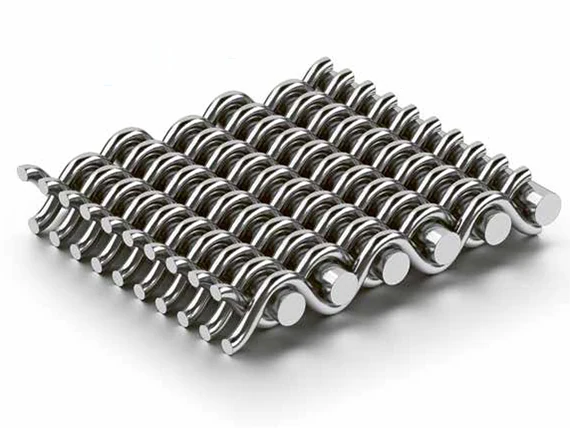

| PZ80 | Trama olandese inversa | 0,35 / 0,25 mm | 90 | 316L, 310S, 904L |
| Strato | Maglia | Spessore filo (mm) | Apertura (µm) |
|---|---|---|---|
| 1 strato di drenaggio | Trama semplice, 4 × 4 | 1,6 | 4750 |
| 2 strati di supporto | Trama semplice, 8 × 8 | 0,7 | 2470 |
| 2 strati filtranti | Trama semplice, 60 × 60 | 0,18 | 80 – 200 |
| 2 strati filtranti | Trama olandese, 24 × 110 | 0,36 × 0,26 | 80 – 200 |
| 2 strati filtranti | Trama olandese inversa, PZ80 | 0,2 × 0,4 | 80 – 200 |
MODELLI

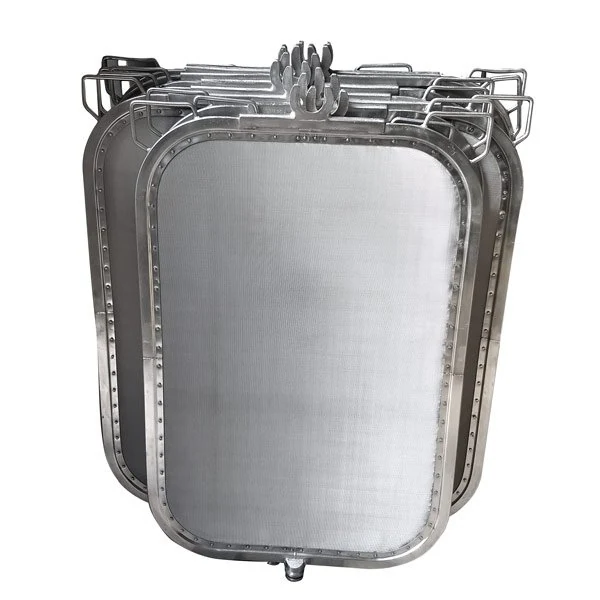

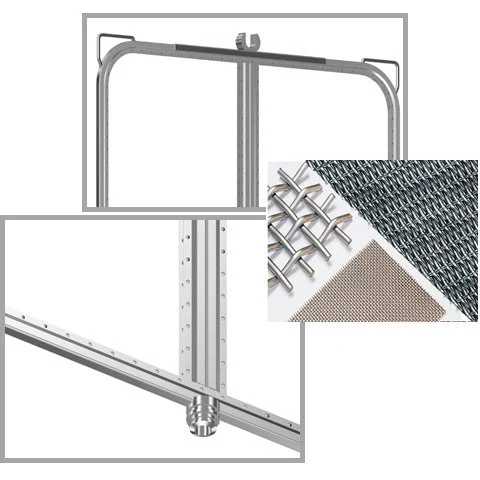

Foglie rettangolari

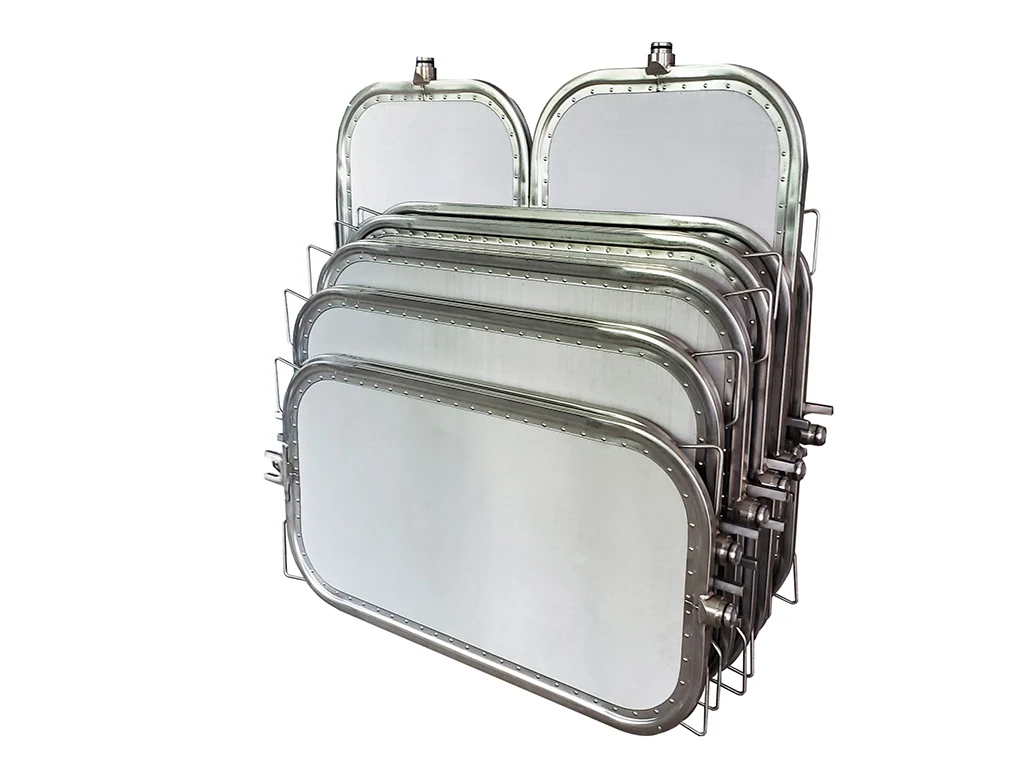

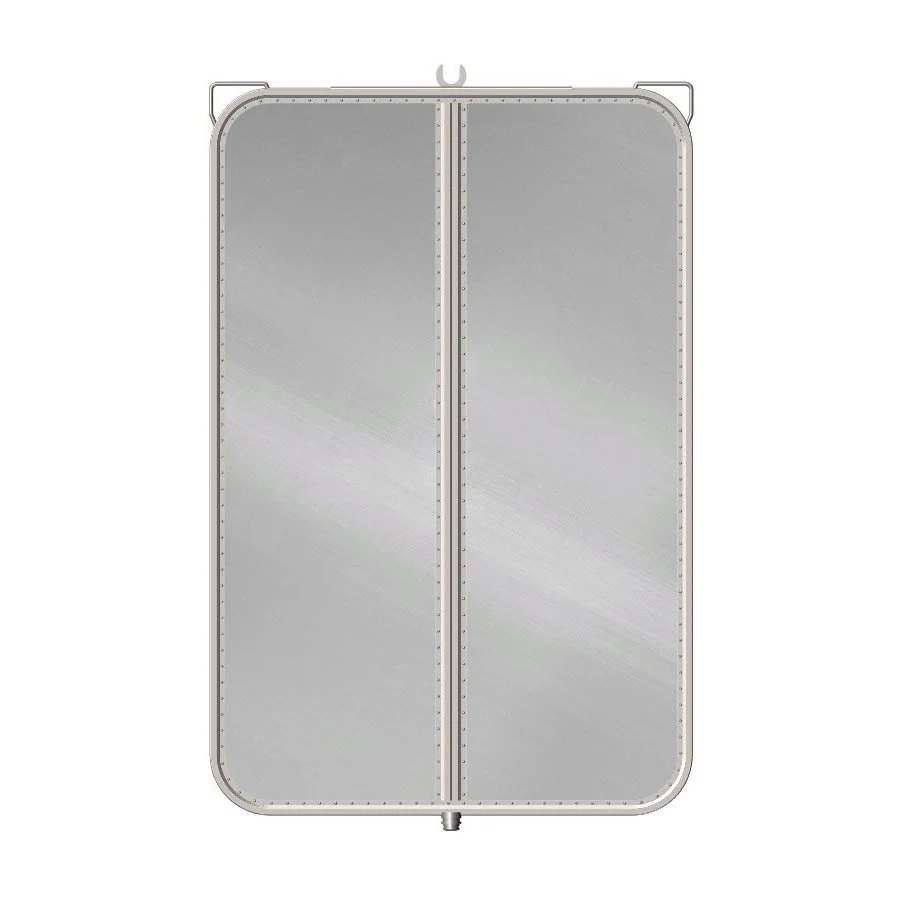

Le foglie rettangolari si montano nei filtri a foglia verticali. Il modello indica altezza e larghezza in mm, e da queste deriva l’area filtrante del singolo elemento.
| Modello | Altezza (mm) | Larghezza (mm) | Area filtrante (m²) |
|---|---|---|---|
| FS-FL-92-54 | 920 | 540 | 1,00 |
| FS-FL-92-60 | 920 | 600 | 1,10 |
| FS-FL-92-61 | 920 | 610 | 1,12 |
| FS-FL-92-62 | 920 | 620 | 1,14 |
| FS-FL-125-45 | 1250 | 450 | 1,13 |
| FS-FL-125-66 | 1250 | 660 | 1,65 |
| FS-FL-125-72 | 1250 | 720 | 1,80 |
| FS-FL-125-77 | 1250 | 770 | 1,93 |
| FS-FL-135-90 | 1350 | 900 | 2,43 |
| FS-FL-135-100 | 1350 | 1000 | 2,70 |
| FS-FL-150-100 | 1500 | 1000 | 3,00 |
| FS-FL-150-120 | 1500 | 1200 | 3,60 |
| FS-FL-165-120 | 1650 | 1200 | 3,96 |
| FS-FL-165-140 | 1650 | 1400 | 4,62 |
MODELLI

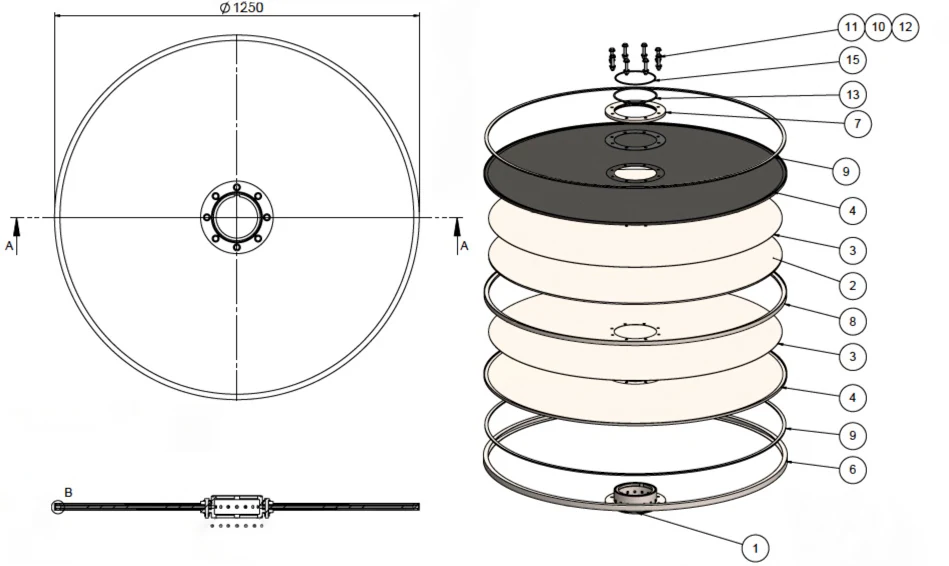

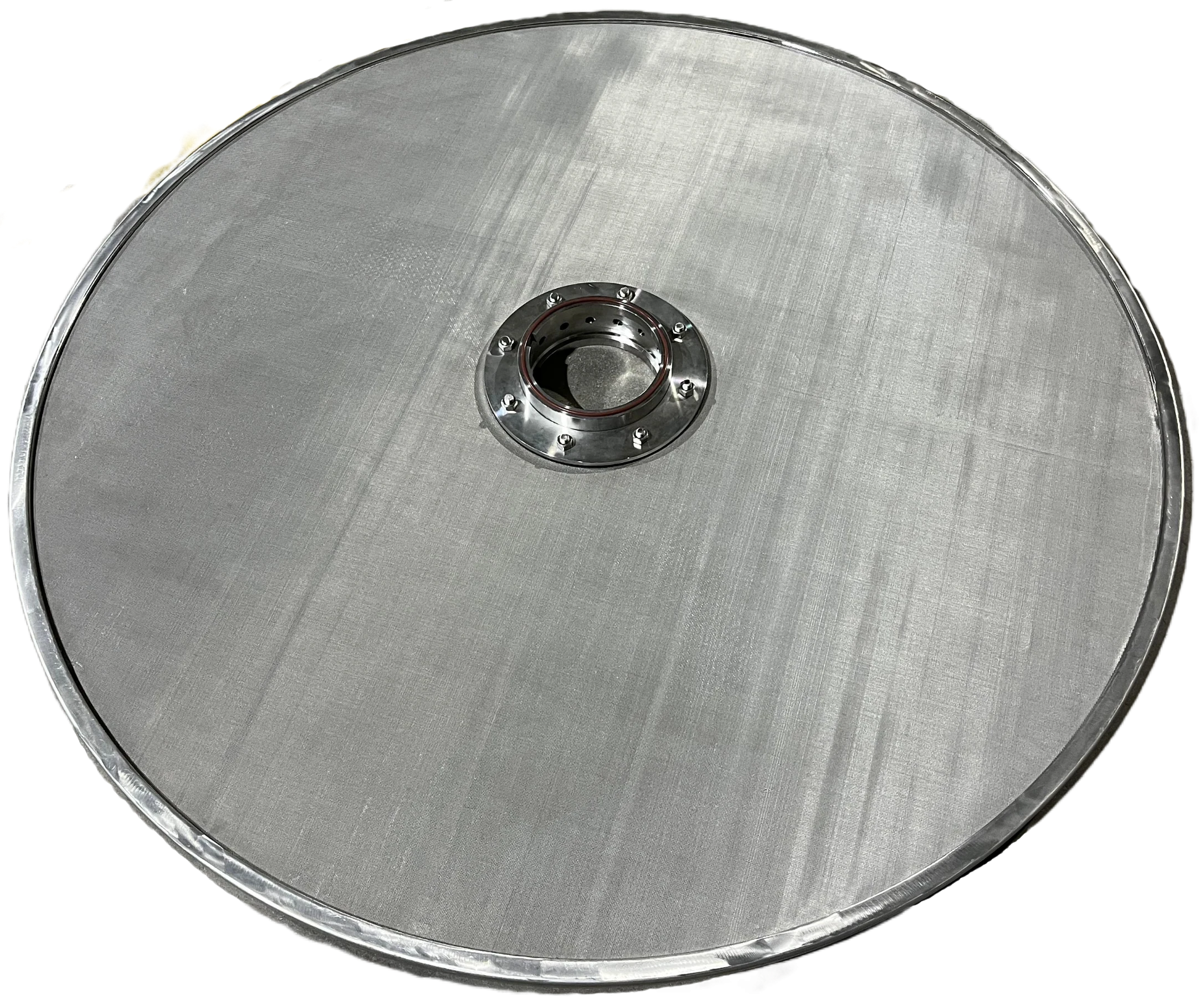

Foglie a disco

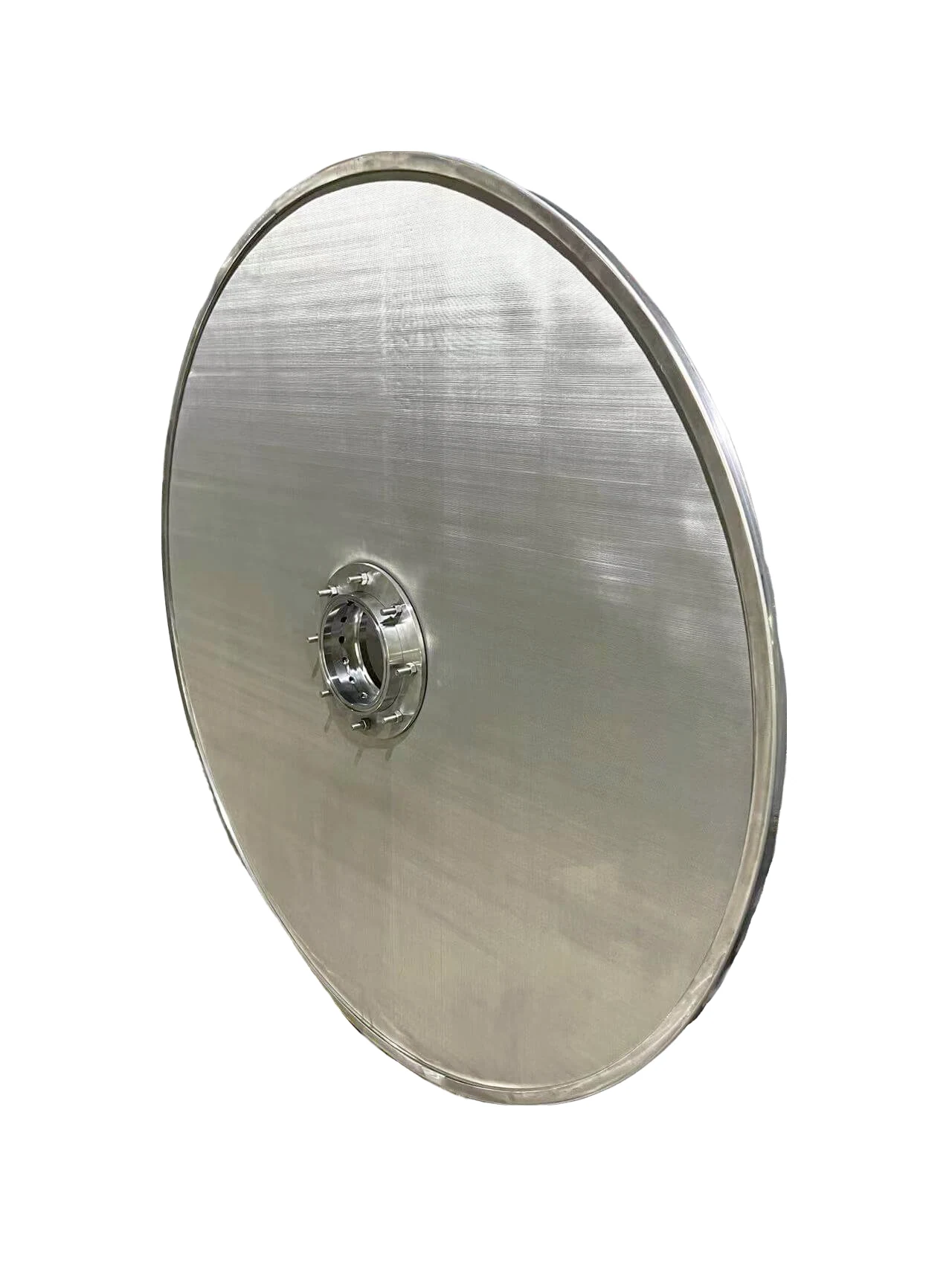

Le foglie a disco si impiegano nei filtri con elementi circolari. L’area filtrante cresce con il diametro esterno dell’elemento.
| Modello | Ø esterno (mm) | Area filtrante (m²) |
|---|---|---|
| LDF-600-R | 600 | 0,28 |
| LDF-800-R | 800 | 0,50 |
| LDF-1000-R | 1000 | 0,79 |
| LDF-1200-R | 1200 | 1,13 |
| LDF-1600-R | 1600 | 2,01 |
| LDF-1800-R | 1800 | 2,54 |
| LDF-2000-R | 2000 | 3,14 |
SELEZIONE
Come si sceglie la foglia
Si parte dall’apertura necessaria e dalla geometria del filtro in cui l’elemento va installato.
La superficie filtrante si calcola sulla portata e sulla perdita di carico ammissibile: più superficie significa meno perdita di carico e intervalli di pulizia più lunghi.
Apertura richiesta
Si sceglie la maglia: 240 µm con 60 mesh, 125 µm con la trama olandese 24 × 110, 90 µm con la PZ80.
Geometria del filtro
Foglia rettangolare per filtri verticali, foglia a disco per filtri con elementi circolari.
Direzione di uscita

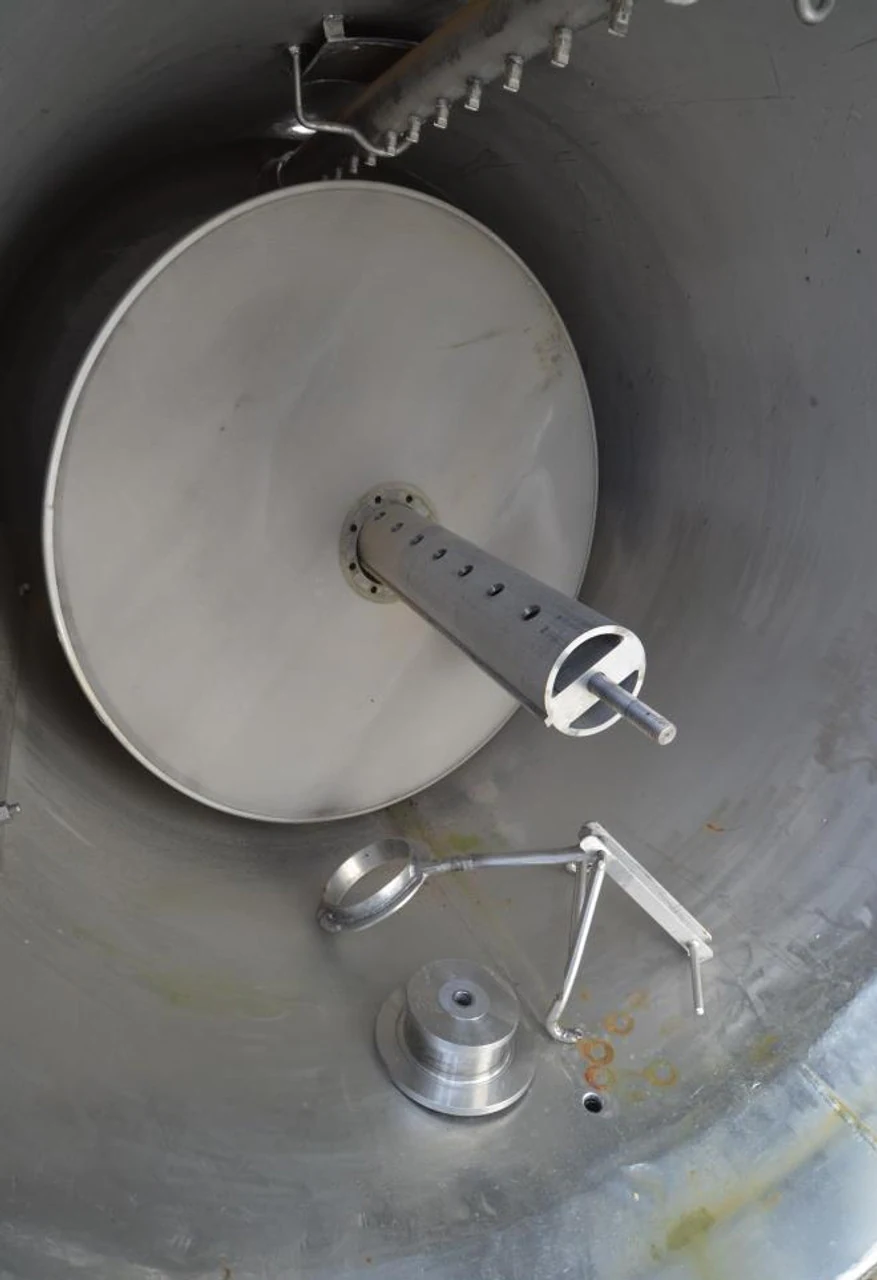

La versione orizzontale può prevedere l’uscita a mozzo centrale, secondo il progetto del filtro.
Superficie filtrante
Si calcola su portata e perdita di carico ammissibile; da questo deriva il numero di foglie.
Materiale
Acciaio inox 316L, 310S o 904L secondo il fluido e la temperatura.
Ricambio
Per la sostituzione si rilevano modello del filtro e dimensioni della foglia esistente.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Con questi dati la proposta tecnica è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Fluido | Natura del fluido, temperatura e aggressione chimica |
| Apertura richiesta | Grado di filtrazione da raggiungere in µm |
| Geometria | Foglia rettangolare o a disco, con dimensioni dell’elemento |
| Portata e pressione | Portata di progetto e pressione di esercizio |
| Filtro di destinazione | Marca e modello del filtro a pressione, se la foglia è un ricambio |
| Materiale | Acciaio inox 316L, 310S o 904L |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Per il ricambio
Indicare marca e modello del filtro consente di verificare subito la compatibilità geometrica.
Per la scelta della maglia
Indicare la particella da trattenere orienta la scelta tra 60 mesh, 24 × 110 e PZ80.
Prodotti correlati

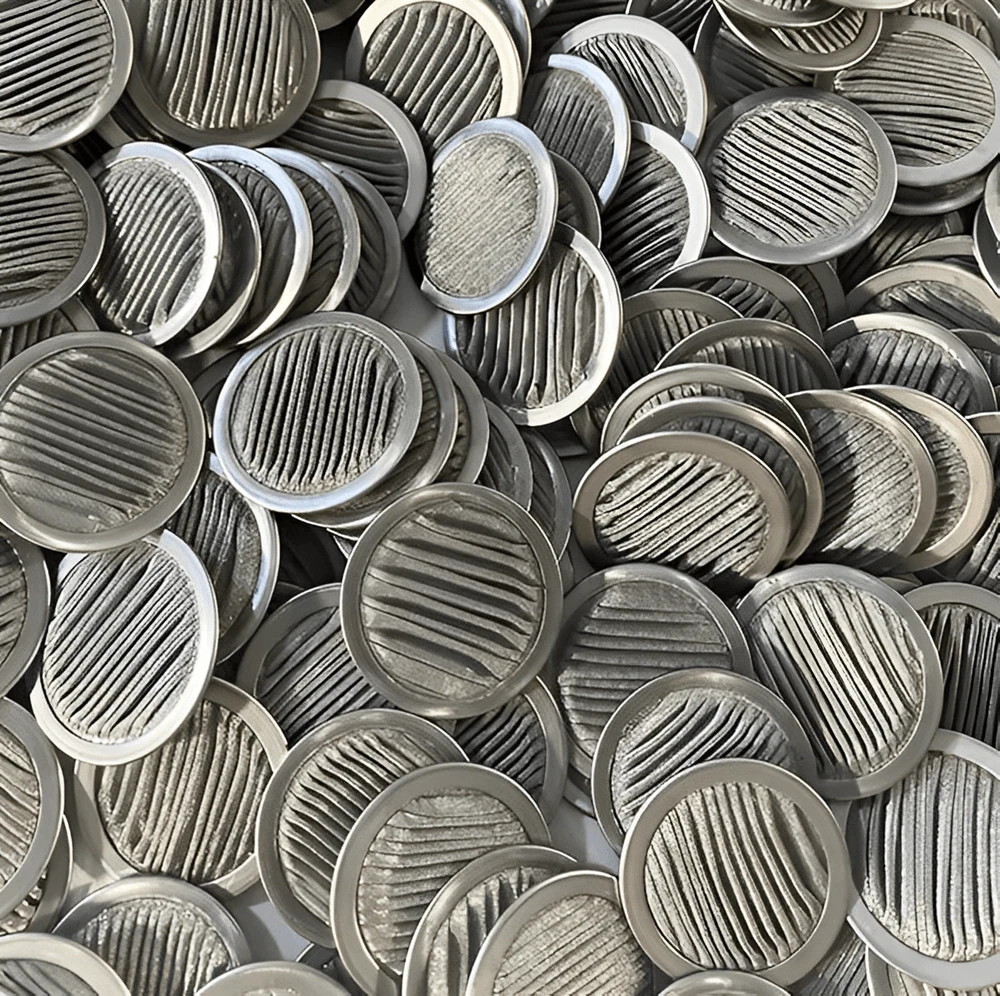

Dischi filtranti in acciaio inox
Dischi filtranti per separazione di particelle e supporto dei pacchi.
Filtri a candela industriali
Filtri a candela a pressione per chiarificazione e scarico della torta.
Elementi filtranti industriali
Panoramica delle famiglie di elementi filtranti in acciaio inox.

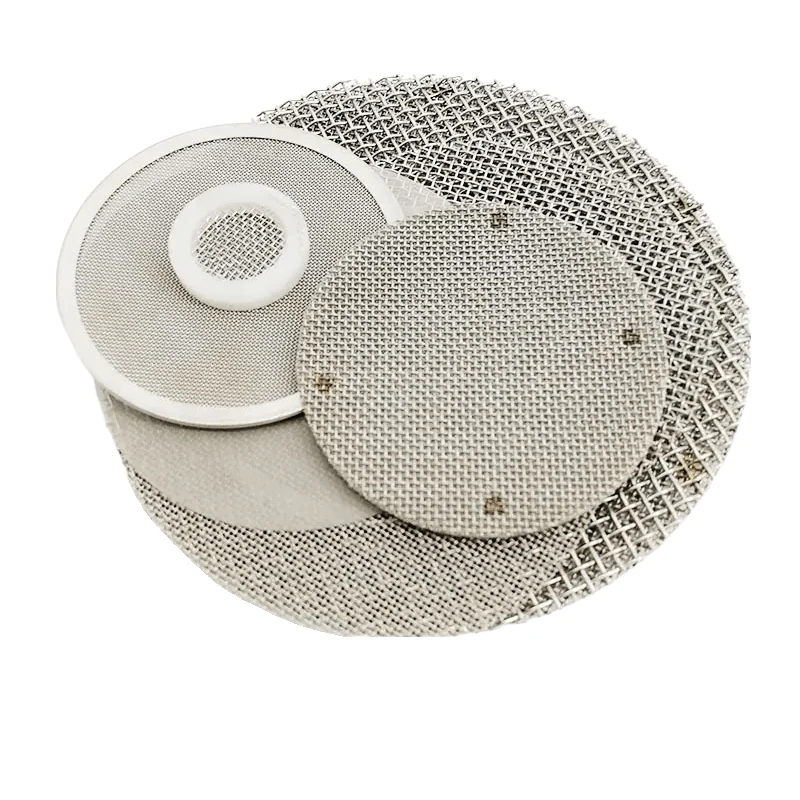

Reti metalliche sinterizzate
Reti multistrato sinterizzate per media filtranti rigidi.
Filtri autopulenti industriali
Filtrazione in continuo con controlavaggio automatico.
Materiali filtranti industriali
Reti, feltri e compositi sinterizzati per la filtrazione.
INFORMAZIONI TECNICHE
Domande frequenti
Quale maglia si sceglie per una foglia filtrante?
La maglia si sceglie sull’apertura richiesta. La trama semplice 60 mesh ha filo da 0,19 mm e apertura da 240 micron ed è la scelta più comune; la trama olandese 24 × 110 offre 125 micron; la trama olandese inversa PZ80 arriva a 90 micron quando serve una filtrazione più fine.
Che differenza c’è tra trama semplice e trama olandese?
Nella trama semplice i fili si incrociano uno per uno e l’apertura dipende dal diametro del filo: la 60 mesh ha filo da 0,19 mm e apertura da 240 µm. Nella trama olandese i fili di ordito e di trama hanno diametri diversi e sono molto più fitti: a parità di apertura la maglia è più robusta, e con la PZ80 si arriva a 90 µm.
Quanti strati ha una foglia filtrante?

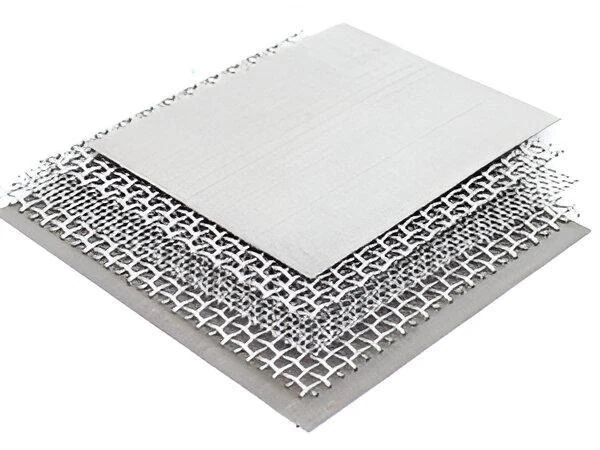

La foglia è composta da 5 o da 3 strati di rete metallica intrecciata. Gli strati esterni fanno da drenaggio e supporto, quello interno è il media filtrante vero e proprio: lo strato di supporto serve a sostenere la foglia, la maglia fine a trattenere la particella.
Quali materiali sono disponibili?
Le maglie sono disponibili in acciaio inox 316L, 310S e 904L. La scelta dipende dall’aggressione del fluido e dalla temperatura di esercizio.
Quando si sceglie una foglia rettangolare e quando una a disco?
La foglia rettangolare si monta nei filtri a foglia verticali e copre aree filtranti da circa 1 a 4,6 m² per elemento. La foglia a disco si usa nei filtri con elementi circolari e copre da 0,28 a 3,14 m² secondo il diametro, che va da 600 a 2000 mm.
La foglia filtrante è un ricambio?
Sì. La foglia è l’elemento di ricambio dei filtri a pressione: si sfila dal filtro e si sostituisce, oppure si pulisce e si rimette in servizio secondo il tipo di contaminante trattenuto.
Come si sceglie la superficie filtrante necessaria?
Si calcola dalla portata di progetto e dalla perdita di carico ammissibile: a parità di portata, una superficie maggiore riduce la perdita di carico e allunga l’intervallo tra due pulizie. Il numero di foglie per filtro deriva da questo calcolo.
Richiedi un preventivo tecnico
Per una foglia nuova o la sostituzione di una esistente, indicare fluido, apertura richiesta e geometria dell’elemento.
