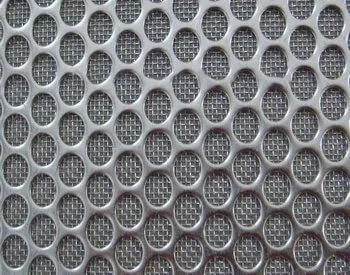

Rete sinterizzata
Gradi disponibili in µm: 5, 10, 25, 50, 75, 100, 120, 150, 200, 300, 500, 1 000, 2 000.
Filtro autopulente orizzontale serie EM per acqua.
FILTRAZIONE DELL'ACQUA · SERIE EM

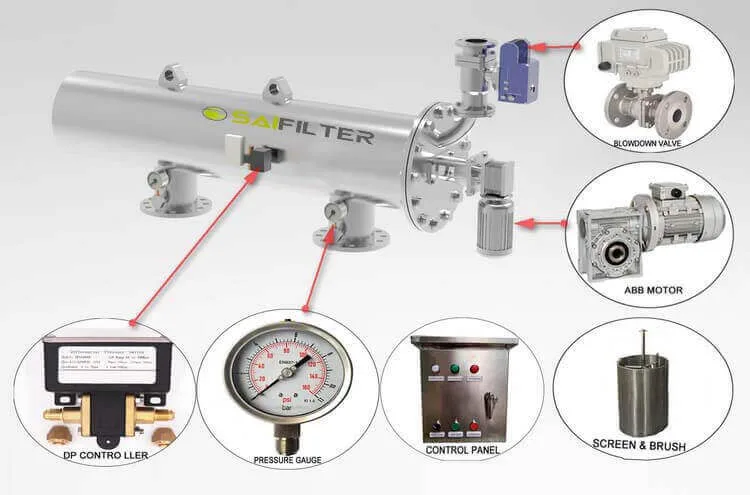

Filtri autopulenti orizzontali per acqua - Serie EM
La serie EM è il nostro filtro autopulente orizzontale per acqua industriale, irrigua e municipale. Due stadi separano prima i detriti grossi e poi le particelle al grado scelto.
Otto modelli coprono portate da 80 a 1 200 m³/h, con rete sinterizzata da 5 µm o schermo a filo profilato da 25 µm e acciaio inox 316L come materiale standard.
- Corpo orizzontale
- 80–1 200 m³/h
- Doppio stadio
- Schermi in 316L
- Spazzola rotante elettrica
CARATTERISTICHE E FUNZIONAMENTO
Doppio stadio in un corpo a flange parallele
Progettiamo la serie EM come configurazione autopulente orizzontale per acqua industriale, irrigua e municipale. Il corpo può essere montato in qualsiasi orientamento e le flange parallele ne facilitano l'integrazione in un tratto rettilineo della tubazione.
Il vaglio grossolano intercetta i detriti più grandi; lo schermo fine completa la separazione al grado di filtrazione scelto. La pulizia utilizza una spazzola rotante elettrica e mantiene disponibile il sistema senza smontare l'elemento filtrante.
Corpo
Configurazione orizzontale installabile in qualsiasi orientamento.
Collegamento
Flange parallele per l'inserimento in una tubazione rettilinea.
Primo stadio
Vaglio grossolano per trattenere i detriti di maggiori dimensioni.
Secondo stadio
Schermo fine selezionato in base al grado di filtrazione richiesto.
Famiglia di prodotto
La serie EM fa parte dei filtri autopulenti per acqua.
SCHEDA TECNICA
Due schermi in acciaio inox 316L
La rete sinterizzata su lamiera perforata offre tredici gradi di filtrazione da 5 a 2 000 µm. La rete è unita alla lamiera perforata in acciaio inox per aumentare la robustezza e massimizzare la portata per pollice quadrato di superficie.
Lo schermo a filo profilato, lo stesso dei filtri a filo profilato, offre undici gradi da 25 a 2 000 µm ed è adatto agli ambienti ad alta pressione e alla rimozione di materiali fibrosi. Per entrambi gli schermi, il materiale standard è l'acciaio inox 316L e l'efficienza di rimozione è del 98–100% per particelle superiori al grado di filtrazione.

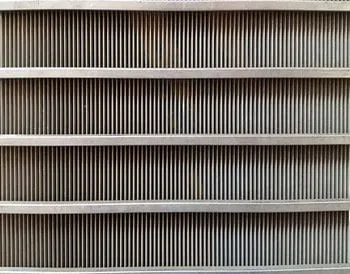

Schermo a filo profilato
Gradi disponibili in µm: 25, 50, 75, 100, 120, 150, 200, 300, 500, 1 000, 2 000.
Materiali fibrosi
Cellulosa e carta, alghe filamentose e fibre di frutta nella lavorazione dei succhi.
DIMENSIONI E PERSONALIZZAZIONE
Otto modelli da 80 a 1 200 m³/h

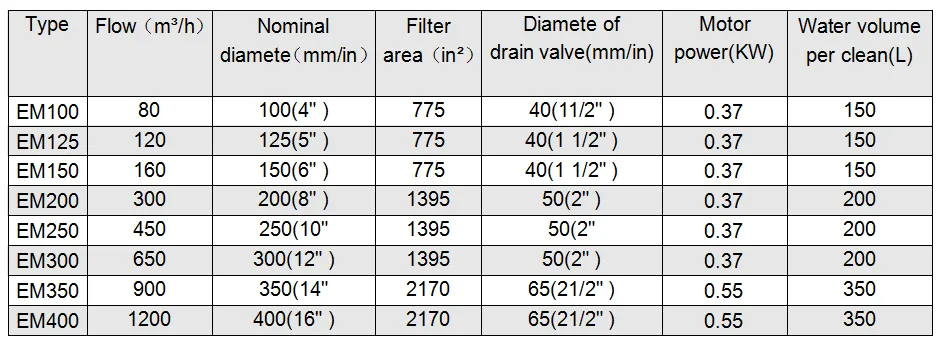

La gamma EM comprende otto modelli, da EM100 a EM400. La tabella consente di confrontare portata, diametro nominale, superficie filtrante, valvola di scarico, potenza del motore e volume d'acqua per ogni pulizia.
Configuriamo il modello con il grado di filtrazione, la pressione di esercizio da 10 bar, 16 bar o 25 bar e il tipo di schermo. Le versioni per servizio gravoso offrono portate superiori. La stessa famiglia comprende le serie EL, con configurazione verticale, e le serie ET per portate maggiori.
| Modello | Portata (m³/h) | Diametro nominale (mm/pollici) | Superficie filtrante (in²) | Diametro della valvola di scarico (mm/pollici) | Potenza del motore (kW) | Volume d'acqua per ciclo di pulizia (L) |
|---|---|---|---|---|---|---|
| EM100 | 80 | 100 (4") | 775 | 40 (1 1/2") | 0,37 | 150 |
| EM125 | 120 | 125 (5") | 775 | 40 (1 1/2") | 0,37 | 150 |
| EM150 | 160 | 150 (6") | 775 | 40 (1 1/2") | 0,37 | 150 |
| EM200 | 300 | 200 (8") | 1 395 | 50 (2") | 0,37 | 200 |
| EM250 | 450 | 250 (10") | 1 395 | 50 (2") | 0,37 | 200 |
| EM300 | 650 | 300 (12") | 1 395 | 50 (2") | 0,37 | 200 |
| EM350 | 900 | 350 (14") | 2 170 | 65 (2 1/2") | 0,55 | 350 |
| EM400 | 1 200 | 400 (16") | 2 170 | 65 (2 1/2") | 0,55 | 350 |
Codice del corpo E M-100-k1-10
E identifica il funzionamento elettrico, M la modalità di installazione, 100 la dimensione di ingresso e uscita in mm, k1 il materiale del corpo e 10 la pressione di progetto.
Codice dello schermo E M-775-X-20
E identifica il funzionamento elettrico, M la modalità di installazione, 775 i pollici quadrati della superficie filtrante, X la rete sinterizzata o il filo profilato e 20 il valore in micron.
APPLICAZIONI INDUSTRIALI
Acqua industriale, irrigua e municipale

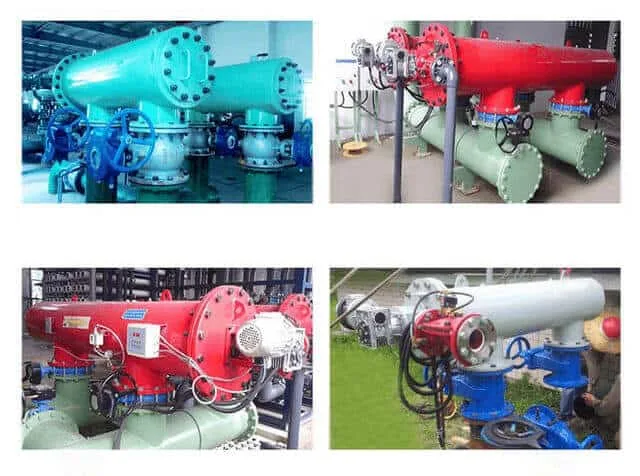

La serie EM protegge linee e apparecchiature nei servizi industriali, nei sistemi di irrigazione e nelle reti municipali. Il doppio stadio combina la rimozione preliminare dei detriti con la filtrazione fine richiesta dal processo.
La scelta dello schermo dipende anche dalla natura delle impurità. La rete sinterizzata privilegia la portata per unità di superficie; il filo profilato è indicato quando sono presenti fibre o quando serve una costruzione robusta per condizioni ad alta pressione. Per installazioni con spazio ridotto si valuta la serie EY.
Processi industriali
Protezione delle apparecchiature a valle con il grado di filtrazione richiesto.
Irrigazione
Separazione di detriti e solidi sospesi nelle reti di distribuzione dell'acqua.
Servizi municipali
Filtrazione automatica nelle linee idriche con portate fino a 1 200 m³/h.
SELEZIONE E MANUTENZIONE
Quattro passaggi per scegliere e proteggere il filtro
Il dimensionamento parte dal grado richiesto a valle, prosegue con la concentrazione delle impurità e la configurazione dello schermo, quindi verifica superficie filtrante e portata massima del modello.
Durante l'installazione occorre prevenire riflusso, contropressione e depressurizzazione improvvisa, controllare il senso di rotazione del motore e mantenere alimentato il quadro di comando.
01 Grado di filtrazione
Acqua municipale > 5 µm; falda o pozzo > 25 µm; mare > 40 µm; torri di raffreddamento > 50 µm; lago o bacino > 75 µm; fiume, acqua prodotta o reflua > 150 µm. In genere si usa un terzo del valore nominale dell'apparecchiatura a valle.
02 Contaminazione
Pulita: 0–25 ppm. Media: 26–70 ppm. Sporca: 71–100 ppm.
03 Configurazione
Scegliere rete sinterizzata oppure filo profilato e una pressione di esercizio di 10 bar, 16 bar o 25 bar.
04 Modello
La superficie filtrante deve essere uguale o superiore a quella richiesta e la portata massima deve superare il fabbisogno totale.
Valvola di non ritorno
Installarla all'uscita per evitare contropressione e riflusso che possono deformare lo schermo.
Pressione oltre 0,8 MPa
Installare una valvola di smorzamento sul tubo di scarico per ridurre l'urto sullo schermo.
Rotazione e frecce
Interrompere subito l'alimentazione se il motore gira in senso antiorario e montare ogni componente nella direzione indicata.
Pressione di 1,3 MPa
Evitare l'apertura improvvisa di una diramazione a valle, che può generare un forte differenziale istantaneo e danneggiare lo schermo.
Condizioni operative
Utilizzare il filtro alla pressione e alla portata previste per la configurazione scelta.
Allarme o assenza di corrente
In caso di allarme aprire la linea di deviazione per il lavaggio temporaneo. Se manca corrente, aprire la deviazione, chiudere ingresso e uscita e spegnere il quadro.
INFORMAZIONI TECNICHE
Domande frequenti
Come si interpreta il grado di filtrazione della serie EM?
Indica la soglia scelta per lo schermo. Per le particelle di dimensioni superiori a tale soglia, l'efficienza di rimozione è del 98–100%; la scelta finale va verificata sulle caratteristiche reali dei solidi sospesi.
Quale elemento filtrante è adatto in presenza di fibre?
Lo schermo a filo profilato è indicato per fibre di cellulosa e carta, alghe filamentose e fibre di frutta. La concentrazione e il comportamento dei solidi restano determinanti per il dimensionamento.
Il 316L è adatto all'acqua di mare?
La compatibilità dipende da salinità, cloruri, temperatura e condizioni operative. Questi dati vanno comunicati nella richiesta tecnica per definire materiali e configurazione.
La serie EM può essere montata in una tubazione rettilinea?
Sì. Le flange parallele facilitano l'integrazione in linea e il corpo può essere installato in qualsiasi orientamento, rispettando le frecce di flusso e lo spazio necessario agli interventi.
Come si sceglie tra EM100 ed EM400?
Si confrontano portata richiesta, superficie filtrante, diametro nominale, grado di filtrazione e pressione di esercizio. Il modello scelto deve offrire superficie e portata massima almeno pari al fabbisogno.
È prevista una configurazione antideflagrante?
L'eventuale protezione antideflagrante deve essere indicata nella richiesta. La configurazione viene definita in funzione dei requisiti elettrici e ambientali del sito.
Quali dati servono per ricevere un preventivo?
Servono liquido, portata, viscosità, grado di filtrazione, pressione, temperatura, contenuto e natura delle impurità, connessioni, materiale del corpo, protezione antideflagrante e tipo di valvola di scarico.
