Filtro autopulente verticale serie ET per grandi portate d'acqua.
FILTRAZIONE DELL'ACQUA · SERIE ET
Filtri autopulenti verticali ad alta portata serie ET
La serie ET è il nostro filtro autopulente verticale per grandi portate nei servizi industriali, irrigui e municipali. Le connessioni laterali parallele ne facilitano l'inserimento in un tratto rettilineo.
Offriamo dodici modelli da 650 a 9 300 m³/h, con il valore massimo sul modello ET-1200, schermi in 316L e pulizia senza arrestare il flusso.
- Configurazione verticale
- 650–9 300 m³/h
- Schermi in 316L
- 5–2 000 µm
- Flusso continuo
CONFIGURAZIONE VERTICALE
Caratteristiche e funzionamento

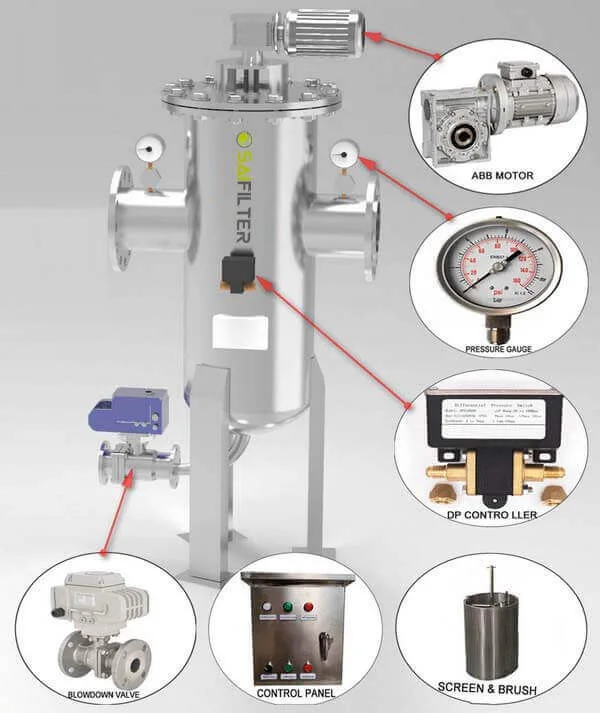

Progettiamo la serie ET per la filtrazione autopulente di grandi portate d'acqua in ambienti gravosi. Il corpo verticale ha ingresso e uscita laterali con flange parallele, così possiamo integrarlo in un tratto rettilineo dell'impianto.
L'acqua grezza entra nello schermo, attraversa l'elemento filtrante e raggiunge l'uscita. Il pressostato differenziale controlla continuamente la differenza di pressione tra i due lati dello schermo, mentre manteniamo attivo il flusso durante la pulizia.
Ingresso e uscita
Connessioni laterali con flange parallele.
Direzione del flusso
Dall'interno dello schermo verso l'uscita filtrata.
Controllo
Monitoraggio continuo mediante pressostato differenziale.
Continuità
Il flusso resta attivo durante il processo autopulente.
Famiglia di prodotto
La serie ET fa parte dei filtri autopulenti per grandi portate d'acqua.
DATI DELLA SERIE ET
Scheda tecnica
Offriamo uno schermo in rete sinterizzata su lamiera perforata e uno schermo a filo profilato, la stessa costruzione dei filtri a filo profilato. Entrambi sono realizzati in acciaio inox 316L; scegliamo la configurazione in base al grado di filtrazione, alla natura dei solidi e alle condizioni di esercizio.
La nostra gamma comprende dodici modelli, da ET-300 a ET-1200. Il modello ET-1200 raggiunge la portata massima di 9 300 m³/h; la tabella permette di confrontare ogni taglia.

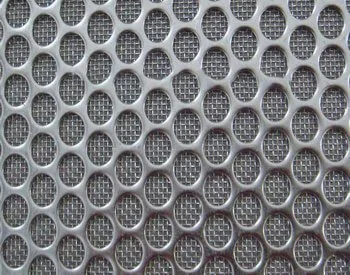

Rete sinterizzata su lamiera perforata
Gradi di filtrazione 5, 10, 25, 50, 75, 100, 120, 150, 200, 300, 500, 1 000 e 2 000 µm. La rete in 316L è unita alla lamiera perforata; l'efficienza di rimozione è 98–100% per le particelle superiori al grado di filtrazione e la struttura massimizza la portata per pollice quadrato di superficie.

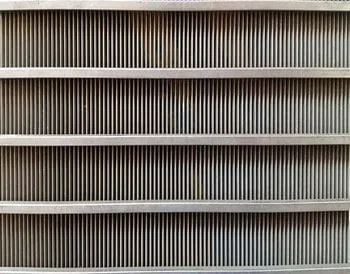

Schermo a filo profilato
Gradi di filtrazione 25, 50, 75, 100, 120, 150, 200, 300, 500, 1 000 e 2 000 µm. Lo schermo in 316L offre un'efficienza di rimozione del 98–100% per le particelle superiori al grado di filtrazione ed è adatto a fibre di cellulosa e carta, alghe filamentose e fibre di frutta nei succhi, anche in ambienti ad alta pressione.

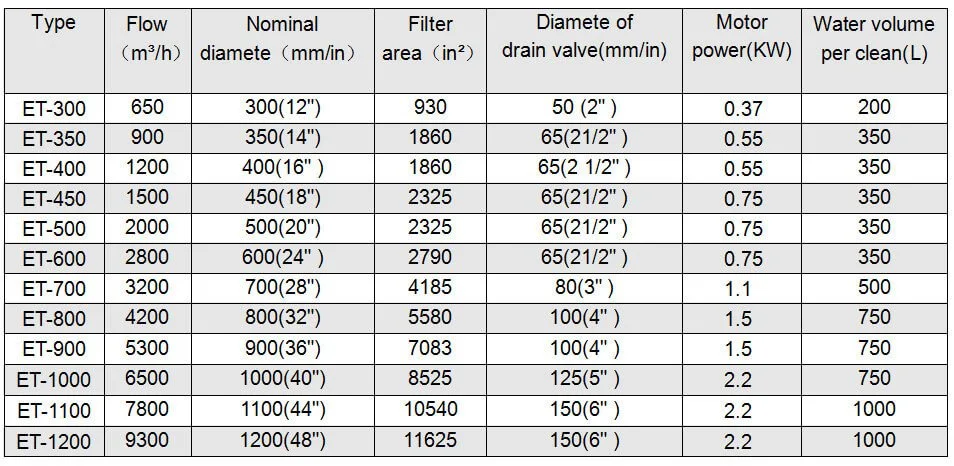

| Modello | Portata (m³/h) | Diametro nominale (mm/pollici) | Area filtrante (in²) | Diametro della valvola di scarico (mm/pollici) | Potenza del motore (kW) | Volume d'acqua per ciclo di pulizia (L) |
|---|---|---|---|---|---|---|
| ET-300 | 650 | 300 (12") | 930 | 50 (2") | 0,37 | 200 |
| ET-350 | 900 | 350 (14") | 1 860 | 65 (2 1/2") | 0,55 | 350 |
| ET-400 | 1 200 | 400 (16") | 1 860 | 65 (2 1/2") | 0,55 | 350 |
| ET-450 | 1 500 | 450 (18") | 2 325 | 65 (2 1/2") | 0,75 | 350 |
| ET-500 | 2 000 | 500 (20") | 2 325 | 65 (2 1/2") | 0,75 | 350 |
| ET-600 | 2 800 | 600 (24") | 2 790 | 65 (2 1/2") | 0,75 | 350 |
| ET-700 | 3 200 | 700 (28") | 4 185 | 80 (3") | 1,1 | 500 |
| ET-800 | 4 200 | 800 (32") | 5 580 | 100 (4") | 1,5 | 750 |
| ET-900 | 5 300 | 900 (36") | 7 083 | 100 (4") | 1,5 | 750 |
| ET-1000 | 6 500 | 1 000 (40") | 8 525 | 125 (5") | 2,2 | 750 |
| ET-1100 | 7 800 | 1 100 (44") | 10 540 | 150 (6") | 2,2 | 1 000 |
| ET-1200 | 9 300 | 1 200 (48") | 11 625 | 150 (6") | 2,2 | 1 000 |
CONFIGURAZIONE SU PROGETTO
Dimensioni e personalizzazione
Configuriamo il corpo ET-300-k1-10 in base a funzionamento elettrico, modalità di installazione, dimensione di ingresso e uscita in mm, materiale del corpo e pressione di progetto.
La stessa famiglia comprende le serie EL e serie EM, con campi di portata inferiori.
Configuriamo lo schermo ET-930-X-20 in base a funzionamento elettrico, modalità di installazione, superficie dello schermo in pollici quadrati, rete sinterizzata o filo profilato e grado di filtrazione in micron.
Prestazioni
Portata, grado di filtrazione, pressione e temperatura di esercizio.
Impurità
Contenuto e natura solida o morbida dei contaminanti.
Collegamenti
Dimensioni delle connessioni richieste.
Costruzione
Materiale del corpo ed eventuale protezione antideflagrante.
Scarico
Valvola elettrica oppure valvola a sfera pneumatica.
CAMPI DI IMPIEGO
Applicazioni industriali

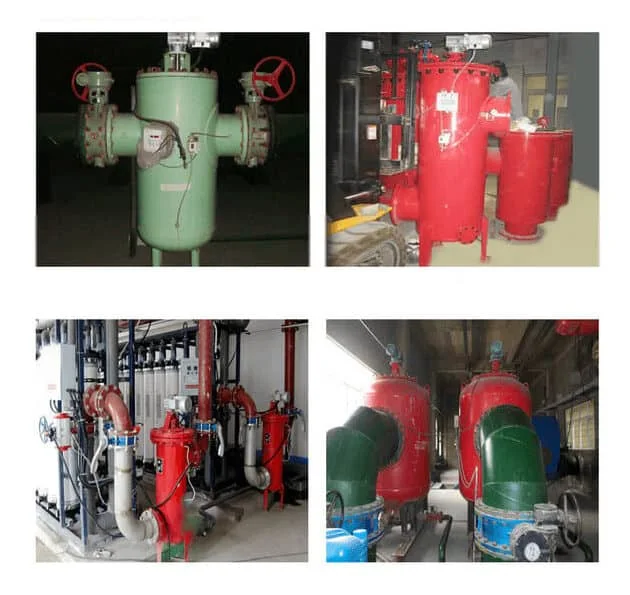

Con la serie ET trattiamo grandi portate nei servizi industriali, negli impianti irrigui e nelle reti idriche municipali. La configurazione verticale e le connessioni laterali facilitano l'integrazione lungo una tubazione rettilinea.
Scegliamo lo schermo anche in base alla forma dei contaminanti. La rete sinterizzata privilegia la portata per unità di superficie; il filo profilato è indicato per materiali fibrosi come cellulosa, carta, alghe filamentose e fibre di frutta. Per le applicazioni con acqua di mare si veda anche la filtrazione delle acque di zavorra.
Processi industriali
Filtrazione dell'acqua a protezione delle apparecchiature a valle.
Irrigazione
Trattamento continuo dell'acqua per reti e linee di distribuzione.
Reti municipali
Filtrazione di grandi portate in infrastrutture idriche.
DIMENSIONAMENTO E SERVIZIO
Selezione e manutenzione
Selezioniamo il filtro partendo dal grado richiesto a valle. Come orientamento utilizziamo un terzo del grado nominale dell'apparecchiatura successiva; valutiamo quindi contaminazione, tipo di schermo e pressione di esercizio, poi scegliamo un modello con area filtrante almeno pari a quella necessaria e portata massima superiore al fabbisogno totale.
Offriamo pressioni di esercizio di 10, 16 e 25 bar, oltre a modelli per servizio gravoso con portate maggiori. Possiamo integrare la serie ET nei nostri sistemi di filtrazione industriale.
Grado per tipo d'acqua
Acqua municipale > 5 µm; acqua di falda o pozzo > 25 µm; acqua di mare > 40 µm; acqua di processo delle torri di raffreddamento > 50 µm; acqua di lago o bacino > 75 µm; acqua di fiume, prodotta o reflua > 150 µm.
Livello di contaminazione
Pulita 0–25 ppm; moderata 26–70 ppm; sporca 71–100 ppm.
Protezione dello schermo
Installare una valvola di non ritorno all'uscita. Se la pressione di esercizio supera 0,8 MPa, installare una valvola di rottura sulla tubazione di scarico.
Avviamento
Rispettare le frecce di montaggio e controllare il senso di rotazione del motore; togliere subito alimentazione in caso di rotazione antioraria.
Pressione a valle
Evitare depressurizzazioni improvvise. Con una pressione di esercizio di 1,3 MPa, l'apertura brusca di una diramazione può generare una differenza di pressione dannosa per lo schermo.
Allarme e alimentazione
In caso di allarme aprire la linea di esclusione per una pulizia temporanea. Mantenere alimentato il quadro; in assenza di corrente aprire la linea di esclusione, chiudere ingresso e uscita e disattivare il quadro.
Prodotti correlati
Filtri autopulenti
Panoramica delle soluzioni per acqua e dei criteri comuni di selezione.
Serie EM
Configurazione orizzontale per impianti di filtrazione dell'acqua.
Serie EY
Configurazione compatta per impianti di filtrazione dell'acqua.
Serie EL
Configurazione verticale per impianti di filtrazione dell'acqua.
INFORMAZIONI TECNICHE
Domande frequenti
Un filtro autopulente elimina ogni intervento manuale?
No. L'automazione limita le fermate, ma lo schermo, la valvola di scarico, il motore e gli organi di comando richiedono controlli periodici definiti in base alle condizioni dell'impianto.
La serie ET può trattare acqua di pozzo?
Sì. Per l'acqua di falda o di pozzo il primo orientamento è un grado di filtrazione superiore a 25 µm; il dimensionamento finale considera analisi dell'acqua, solidi presenti e protezione richiesta a valle.
Come si riconosce un ciclo di pulizia inefficace?
Dopo lo scarico, la perdita di carico non torna al comportamento abituale. Occorre allora controllare deposito, organi mobili, valvola e sensori prima di modificare la soglia di avvio.
Il 316L dello schermo è adatto a qualsiasi acqua?
No. Cloruri, salinità, temperatura e sostanze di processo richiedono una verifica di compatibilità separata per schermo, corpo, guarnizioni e tutte le parti bagnate.
Si può inserire la serie ET in un impianto esistente?
Sì, se ingombri, tubazioni e condizioni idrauliche sono compatibili con il corpo verticale. Prima dell'integrazione verifichiamo spazio di manutenzione, collegamenti, alimentazione e gestione dello scarico.
Perché il grado di filtrazione non va scelto soltanto sul contaminante più piccolo?
Una maglia più fine aumenta il carico sullo schermo e può rendere più frequenti i cicli. La scelta deve proteggere l'apparecchiatura successiva senza imporre una separazione più severa del necessario.
Che cosa bisogna fare se compare un allarme durante il servizio?
Si porta l'impianto nella condizione sicura prevista dal suo schema operativo. Per una pulizia temporanea si apre la linea di esclusione; se manca alimentazione si isolano ingresso e uscita e si disattiva il quadro.
Richiesta di preventivo
Indica fluido, portata, grado di filtrazione e condizioni operative per definire taglia e schermo della serie ET.
