1 · Monitoraggio
Il pressostato differenziale rileva l'accumulo di solidi sullo schermo.
Filtro autopulente in linea serie EY per acqua industriale.
FILTRAZIONE AUTOMATICA DELL'ACQUA · SERIE EY
Filtri autopulenti per acqua serie EY
La serie EY è il nostro filtro autopulente compatto con ingresso e uscita allineati per il montaggio diretto in linea. La pulizia avviene mentre il sistema continua a filtrare.
Undici modelli coprono portate da 25 a 1 200 m³/h, con schermo in rete sinterizzata da 5 µm oppure a filo cuneiforme da 25 µm, entrambi in 316L.
- Montaggio in linea
- 25–1 200 m³/h
- Schermi in 316L
- 5–2 000 µm
- Pulizia senza arresto
CONFIGURAZIONE E CICLO AUTOMATICO
Caratteristiche e funzionamento
Progettiamo la serie EY come filtro autopulente compatto con flange diritte, da inserire direttamente in un tratto rettilineo. L'acqua grezza entra nello schermo, lo attraversa dall'interno verso l'esterno e raggiunge l'uscita filtrata. La configurazione è adatta a impianti industriali, irrigui e municipali ed è parte della nostra gamma di filtri autopulenti per acqua.

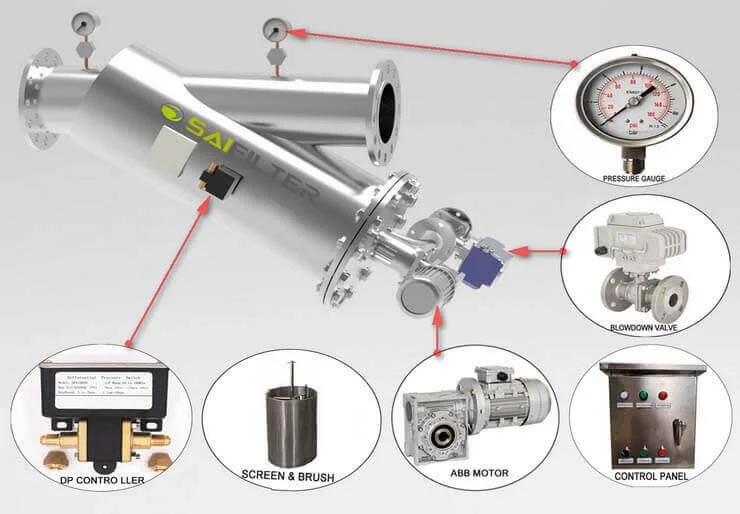

Il flusso continua durante tutto il ciclo di pulizia. Il pressostato differenziale controlla la differenza di pressione tra i due lati dello schermo; il PLC avvia il motore della spazzola rotante e apre la valvola di scarico.
2 · Comando
Il PLC avvia la sequenza al raggiungimento della condizione impostata.
3 · Rimozione
La spazzola rotante stacca i solidi mentre la valvola li scarica.
4 · Continuità
La filtrazione resta attiva durante la sequenza di autopulizia.
SCHERMI E PARAMETRI
Scheda tecnica
Offriamo due schermi in 316L. La rete sinterizzata su lamiera perforata copre gradi da 5 a 2 000 µm; lo schermo a filo cuneiforme copre gradi da 25 a 2 000 µm. Per entrambi, la rimozione è del 98–100% per le particelle più grandi del grado di filtrazione selezionato.

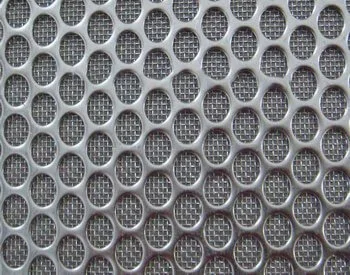

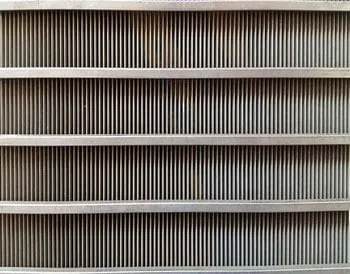

La rete sinterizzata è fusa alla lamiera perforata e massimizza la portata per unità di superficie. Il filo cuneiforme è indicato per materiali fibrosi e offre un'elevata resistenza alla pressione di scoppio. Sono disponibili anche le famiglie dedicate di filtri a filo cuneiforme e filtri in rete sinterizzata.
Rete sinterizzata · gradi di filtrazione
5, 10, 25, 50, 75, 100, 120, 150, 200, 300, 500, 1 000, 2 000 µm
Filo cuneiforme · gradi di filtrazione
25, 50, 75, 100, 120, 150, 200, 300, 500, 1 000, 2 000 µm
Materiale degli schermi
316L
Rimozione delle particelle
98–100% per particelle superiori al grado di filtrazione
Pressioni di progetto
10 bar, 16 bar o 25 bar
Contaminazione
Pulita 0–25 ppm; moderata 26–70 ppm; sporca 71–100 ppm
UNDICI MODELLI EY
Dimensioni e personalizzazione

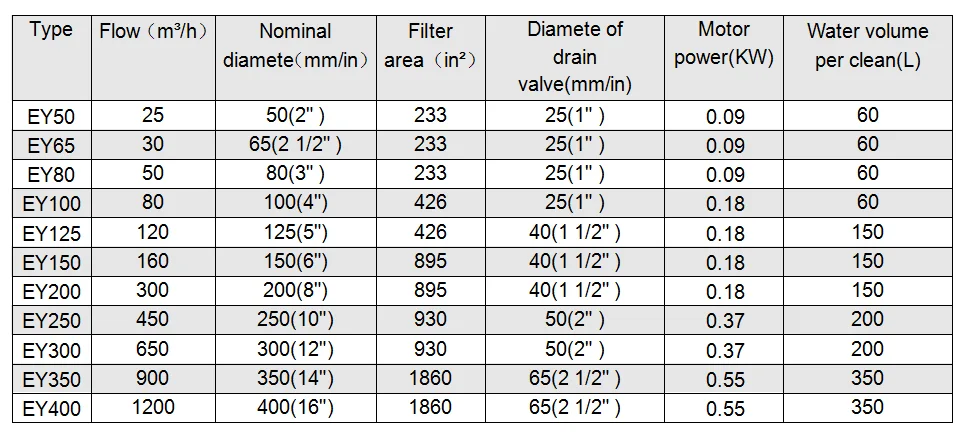

Configuriamo undici modelli da EY50 a EY400, con portate da 25 a 1 200 m³/h. La tabella conserva diametri in millimetri e pollici, area filtrante in in², diametro dello scarico, potenza del motore e acqua impiegata per ciclo.
Per definire corpo e collegamenti raccogliamo undici dati di progetto: liquido, portata, viscosità, grado di filtrazione, pressione e temperatura di lavoro, contenuto e natura delle impurità, dimensione delle connessioni, materiale del corpo, eventuale esecuzione antideflagrante e tipo di valvola di scarico. Per impianti completi integriamo la serie EY nei nostri sistemi di filtrazione industriale.
| Modello | Portata (m³/h) | DN mm (pollici) | Area filtrante (in²) | Scarico mm (pollici) | Motore (kW) | Acqua per ciclo (L) |
|---|---|---|---|---|---|---|
| EY50 | 25 | 50 (2") | 233 | 25 (1") | 0,09 | 60 |
| EY65 | 30 | 65 (2 1/2") | 233 | 25 (1") | 0,09 | 60 |
| EY80 | 50 | 80 (3") | 233 | 25 (1") | 0,09 | 60 |
| EY100 | 80 | 100 (4") | 426 | 25 (1") | 0,18 | 60 |
| EY125 | 120 | 125 (5") | 426 | 40 (1 1/2") | 0,18 | 150 |
| EY150 | 160 | 150 (6") | 895 | 40 (1 1/2") | 0,18 | 150 |
| EY200 | 300 | 200 (8") | 895 | 40 (1 1/2") | 0,18 | 150 |
| EY250 | 450 | 250 (10") | 930 | 50 (2") | 0,37 | 200 |
| EY300 | 650 | 300 (12") | 930 | 50 (2") | 0,37 | 200 |
| EY350 | 900 | 350 (14") | 1 860 | 65 (2 1/2") | 0,55 | 350 |
| EY400 | 1 200 | 400 (16") | 1 860 | 65 (2 1/2") | 0,55 | 350 |
Codice di esempio
E M-100-k1-10
Posizioni del codice
E funzionamento elettrico; M installazione; 100 ingresso e uscita in mm; k1 materiale del corpo; 10 pressione di progetto.

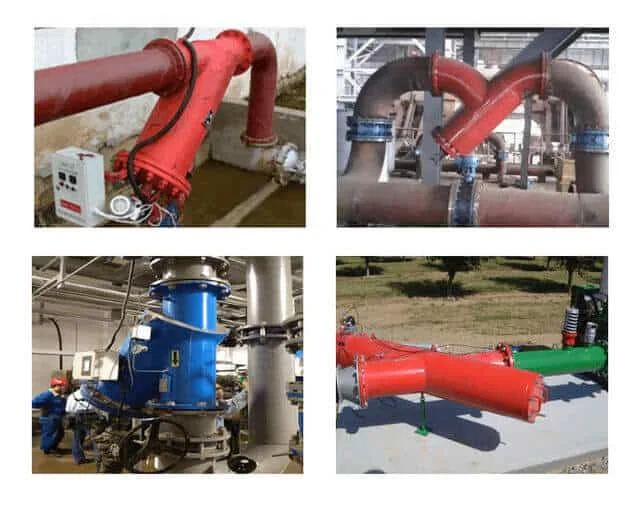

ACQUA INDUSTRIALE, IRRIGUA E MUNICIPALE
Applicazioni industriali
La serie EY tratta acqua industriale, acqua per irrigazione e acqua delle reti municipali. Come indicazione di selezione, il grado di filtrazione è > 5 µm per acqua municipale, > 25 µm per acqua di falda o di pozzo, > 40 µm per acqua di mare, > 50 µm per acqua di processo delle torri di raffreddamento, > 75 µm per acqua di lago o bacino e > 150 µm per acqua di fiume, acqua di produzione o acqua reflua.
EY privilegia il collegamento diritto e compatto. La serie EM ha un corpo orizzontale orientabile e separazione grossolana e fine in due stadi. La serie ET e la serie EL completano la famiglia con configurazioni verticali.
EY
Flange diritte, inserimento in linea e struttura compatta.
EM
Corpo orizzontale orientabile e separazione grossolana e fine in due stadi.
ET
Configurazione verticale con connessioni laterali.
EL
Configurazione verticale con flange verticali.
DIMENSIONAMENTO E PROTEZIONE
Selezione e manutenzione
Selezioniamo prima il grado richiesto a valle, poi verifichiamo la contaminazione, scegliamo schermo e pressione di progetto e infine controlliamo superficie e portata del modello. Come criterio generale, il grado può essere pari a un terzo del valore nominale dell'apparecchiatura a valle. La superficie dello schermo deve essere almeno uguale a quella richiesta e la portata massima deve superare il fabbisogno totale. I modelli per servizio gravoso offrono portate maggiori; per altre configurazioni proponiamo i nostri filtri in rete inox.
Proteggiamo lo schermo da riflusso, contropressione e sbalzi improvvisi. All'uscita va installata una valvola di non ritorno; oltre 0,8 MPa, sul tubo di scarico va montata una valvola di interruzione. I componenti seguono le frecce di montaggio e il motore deve ruotare nel verso corretto; se gira in senso antiorario, l'alimentazione va interrotta subito.
Non si deve depressurizzare bruscamente una derivazione in uscita: a 1,3 MPa il differenziale istantaneo può danneggiare lo schermo. Il filtro va usato alla pressione e alla portata previste. In caso di allarme si apre il bypass per un controlavaggio temporaneo; il quadro resta alimentato e, in assenza di corrente, si apre il bypass e si chiudono ingresso, uscita e quadro. Per una prefiltrazione con elementi removibili sono disponibili anche i cestelli filtranti.
1 · Grado
Definire il valore richiesto dall'apparecchiatura a valle.
2 · Contaminazione
Classificare l'acqua come pulita 0–25 ppm, moderata 26–70 ppm o sporca 71–100 ppm.
3 · Schermo e pressione
Scegliere rete sinterizzata o filo cuneiforme e 10, 16 o 25 bar.
4 · Modello
Verificare superficie dello schermo e portata massima disponibile.
Prodotti correlati
Filtri autopulenti
Confronto delle serie automatiche per acqua e dei criteri di selezione.
Serie EM
Configurazione orizzontale con separazione grossolana e fine in due stadi.
Serie ET
Configurazione verticale con connessioni laterali per portate elevate.
Serie EL
Serie verticale per la filtrazione automatica dell'acqua.
Filtri a filo cuneiforme
Elementi a filo cuneiforme indicati per contaminanti fibrosi.
INFORMAZIONI TECNICHE
Domande frequenti
Un filtro autopulente automatico elimina ogni intervento manuale?
No, l'automazione riduce gli interventi ma non sostituisce le verifiche periodiche. Lo stato dell'elemento, della valvola di scarico e degli organi mobili va controllato secondo il servizio reale e la natura dei solidi.
Come si capisce se il filtro automatico è sottodimensionato?
Lo indicano cicli troppo ravvicinati e una perdita di carico che torna rapidamente a crescere. Prima di aumentare la taglia occorre però escludere una concentrazione di solidi diversa da quella prevista o uno scarico inefficace.
La serie EY può essere aggiunta a una tubazione esistente?
Sì, purché siano compatibili attacchi, spazio utile e condizioni della linea. La verifica deve includere anche accesso alla manutenzione, scarico e protezione dai transitori idraulici.
Il 316L rende il filtro adatto a qualunque acqua?
No, il 316L riguarda gli schermi standard e non garantisce da solo la compatibilità dell'intero filtro. Cloruri, pH, temperatura e contaminanti richiedono una verifica dei materiali a contatto con il liquido.
Che cosa fare se dopo il lavaggio la pressione non torna normale?
Fermare la diagnosi automatica e verificare scarico, organo di pulizia ed elemento filtrante. Il problema può dipendere da solidi aderenti, da un passaggio ostruito o da un componente usurato, quindi non va compensato cambiando soltanto la soglia di comando.
È possibile usare due filtri EY in parallelo?
Sì, una disposizione in parallelo può ripartire la portata o supportare la continuità operativa. Il bilanciamento idraulico e la logica di isolamento vanno però definiti sullo schema dell'impianto, non dedotti dalla sola portata nominale.
Come funziona un filtro acqua autopulente quando cambia la qualità dell'acqua?
Reagisce all'aumento della perdita di carico, ma la risposta dipende dal tipo di contaminante. Solidi fibrosi, particelle dure e depositi adesivi possono richiedere elementi o strategie differenti, perciò un campione del fluido aiuta a scegliere la configurazione.
Configura il filtro serie EY
Indica fluido, portata, grado di filtrazione, pressione e condizioni della linea per verificare modello e schermo.
