Lavabili e riutilizzabili
Gli elementi metallici si puliscono ripetutamente senza perdere geometria né prestazione.
Elementi filtranti industriali in acciaio inox.
ELEMENTI FILTRANTI · ACCIAIO INOX, SINTERIZZATO, WEDGE WIRE
Elementi filtranti industriali in acciaio inox
Un elemento filtrante industriale trattiene le particelle solide di un liquido o di un gas e si sceglie sulla particella da trattenere, sul fluido e sullo spazio disponibile.
La fornitura comprende sei famiglie: reti metalliche inox, sinterizzati, dischi, wedge wire, cestelli tipo strainer e cartucce. Diametri del cestello da 35 mm a oltre 1 metro, altezze da 30 mm a 2 metri, anche come ricambio di elementi esistenti.
- 6 famiglie
- Ø 35 mm–1 m
- Altezza 30 mm–2 m
- Lavabili
- Ricambio OEM
PRESTAZIONE
Che cosa sono gli elementi filtranti industriali
Un elemento filtrante industriale è il componente che trattiene le particelle solide in un filtro: si sceglie in base alla particella da trattenere, al fluido e allo spazio disponibile, e si lavaggio e si rimette in servizio quando è saturo.
La fornitura comprende sei famiglie di costruzione, dalla rete metallica al sinterizzato, con dimensioni del cestello da 35 mm a oltre 1 metro di diametro e altezze da 30 mm a 2 metri.
Su misura e come ricambio
Ogni misura può sostituire l’elemento già installato, anche di altri costruttori o fuori produzione.
Una famiglia per ogni esigenza
Sei costruzioni diverse per coprire grado di filtrazione, portata, resistenza e costo.
FAMIGLIE DI PRODOTTO
Le famiglie di elementi filtranti
Le famiglie si distinguono per costruzione del media e per il tipo di impiego in cui danno il miglior risultato.
Ogni scheda porta alla pagina di dettaglio, con i dati tecnici e i materiali della famiglia.

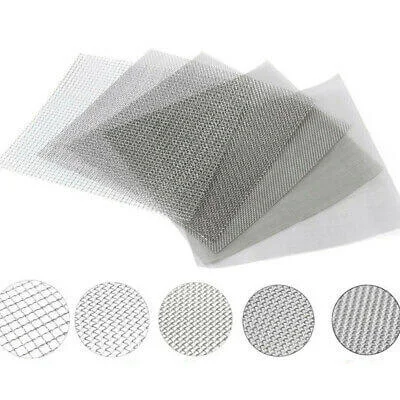

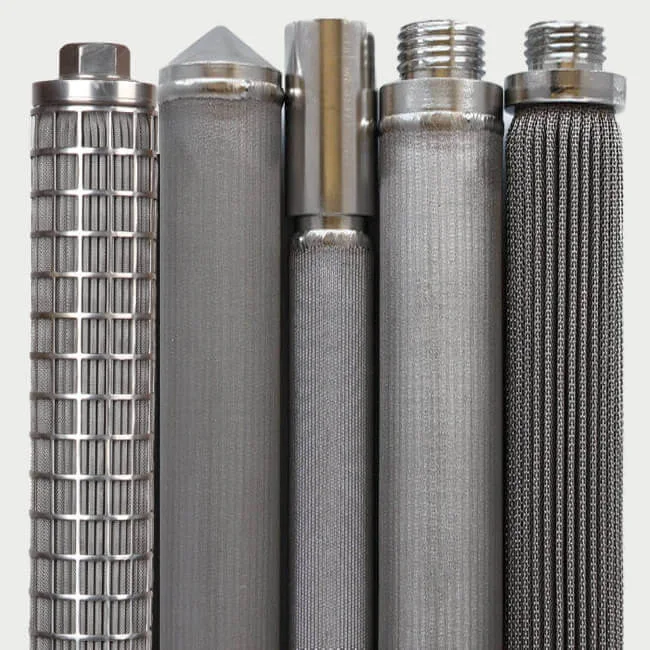

Filtri in rete metallica inox
Elementi in rete di acciaio inox per filtrazione di liquidi e gas, lavabili e riutilizzabili.

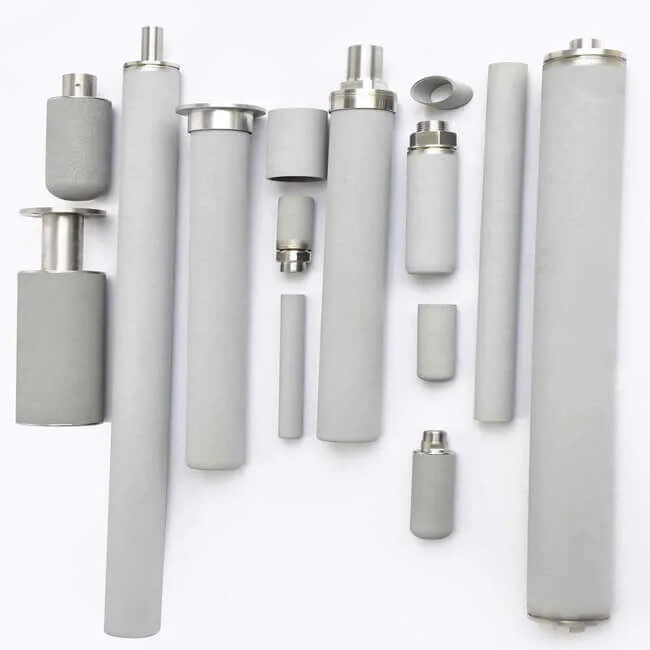

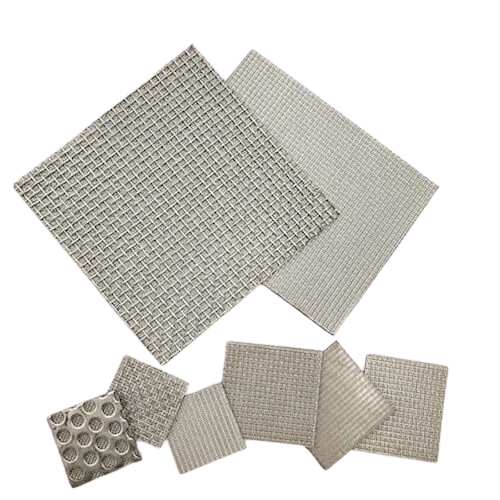

Filtri in metallo sinterizzato
Elementi sinterizzati con porosità controllata per filtrazione fine e alta resistenza.

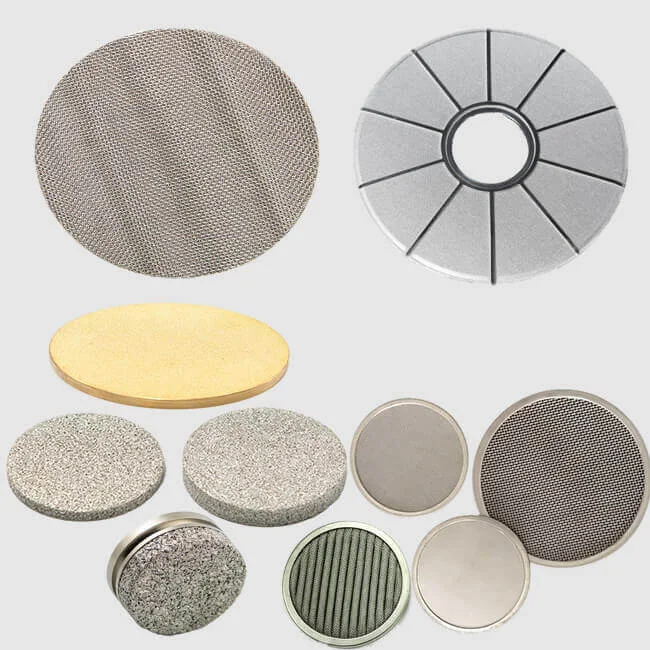

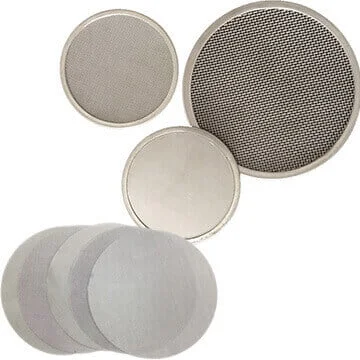

Dischi filtranti in acciaio inox
Dischi filtranti per separazione di particelle e supporto dei pacchi filtranti.

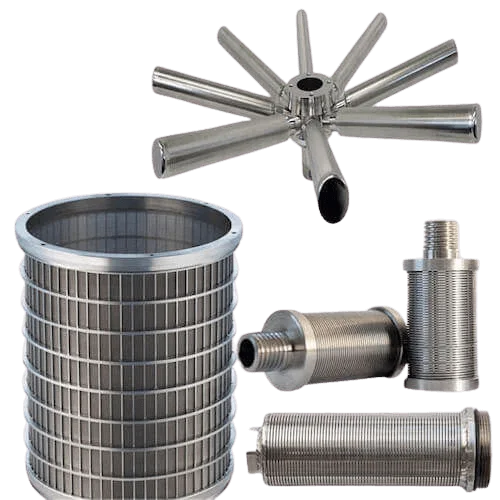

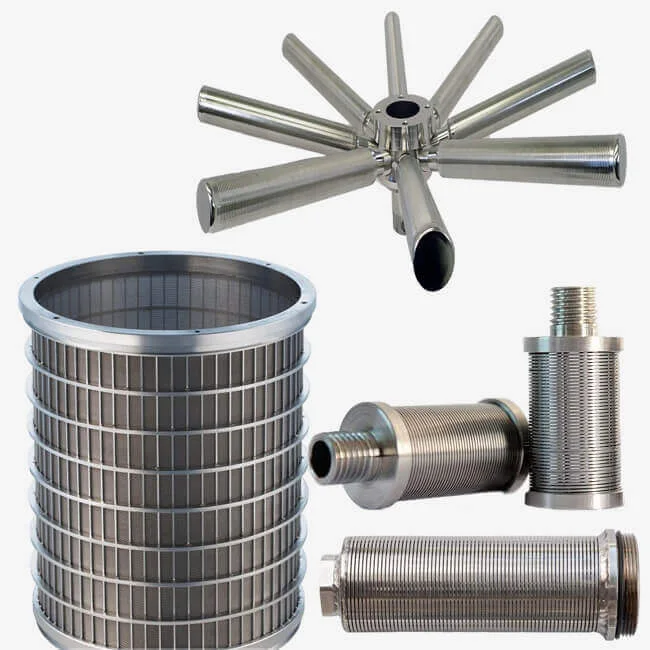

Elementi filtranti wedge wire
Elementi a filo avvolto con fessura calibrata per alta portata e bassa perdita di carico.

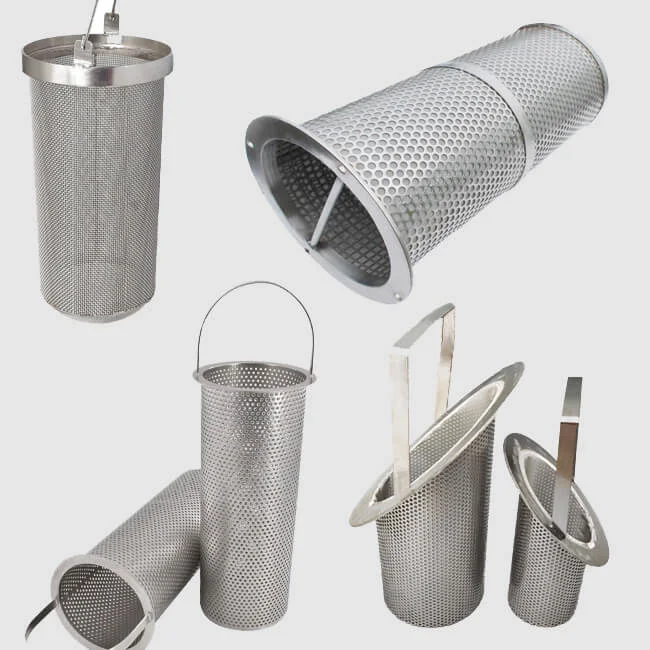

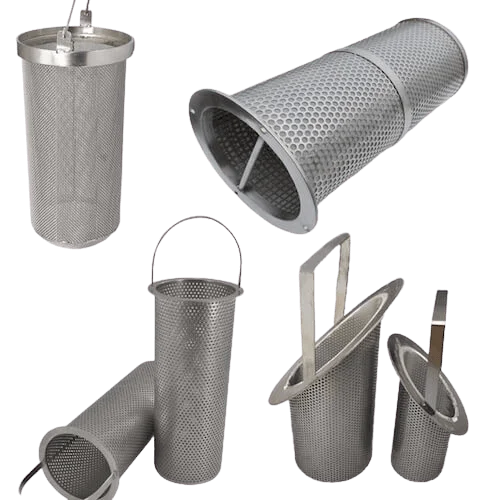

Cestelli filtranti tipo strainer
Cestelli in acciaio inox per filtri a cestello, anche come ricambio di elementi OEM.

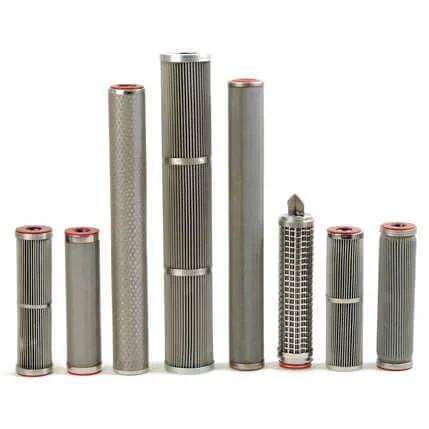

Cartucce filtranti in acciaio inox
Cartucce metalliche pieghettate e avvolte per filtrazione industriale.
CONFRONTO
Come si sceglie tra le famiglie
La scelta parte dalla particella da trattenere e dalla perdita di carico ammissibile, poi si passa alla costruzione e al materiale.
Quando due famiglie sono entrambe compatibili, la decisione si sposta sulla frequenza di pulizia e sulla facilità di ripristino.
| Famiglia | Costruzione | Impiego tipico |
|---|---|---|
| Rete metallica inox | Trama tessuta, multistrato | Filtrazione generale di liquidi e gas, con pulizia frequente |
| Metallo sinterizzato | Sfere o fibre metalliche sinterizzate | Filtrazione fine con porosità controllata e alta resistenza |
| Dischi filtranti | Disco in rete o sinterizzato | Separazione di particelle e supporto dei pacchi filtranti |
| Wedge wire | Filo avvolto con fessura calibrata | Portate elevate e perdita di carico bassa |
| Cestelli tipo strainer | Cestello con rete o lamiera perforata | Prefiltraggio a protezione di pompe e valvole |
| Cartucce in acciaio inox | Cartuccia pieghettata o avvolta | Filtrazione di processo con superficie filtrante elevata |
SELEZIONE
Come si definisce l’elemento
Si parte dalla particella più piccola da trattenere e dalla portata di progetto. Da questi due dati derivano il grado di filtrazione del media e la superficie filtrante necessaria.
Se l’elemento sostituisce uno esistente, la geometria e le connessioni si rilevano dal componente in opera.
Particella da trattenere
Determina il grado di filtrazione in µm e quindi la costruzione del media.
Portata e perdita di carico
Determinano la superficie filtrante e la frequenza di pulizia accettabile.
Fluido
Acqua, oli, solventi o gas: il fluido decide il materiale e il grado di acciaio inox.
Dimensioni
Diametro da 35 mm a oltre 1 m e altezza da 30 mm a 2 m, oppure ingombro disponibile.
Connessioni e tenute
Il collegamento all’alloggiamento si definisce sul componente esistente o sul progetto del filtro.
Ricambio
Per sostituire un elemento esistente servono costruttore, modello e misure rilevate.
APPLICAZIONI
Dove si usano
Gli elementi filtranti si impiegano su liquidi e gas in tutti i processi in cui serve proteggere l’apparecchiatura o garantire la qualità del fluido.
Protezione pompe e valvole
Prefiltraggio a monte degli organi che si danneggiano con i solidi.
Processo chimico
Filtrazione di fluidi di processo e di solventi.
Oli e carburanti
Filtrazione di oli lubrificanti, oli da taglio e carburanti.
Trattamento acqua
Filtrazione di acqua di processo, di raffreddamento e di scarico.
Alimentare e bevande
Costruzioni lavabili e sanificabili per processi con requisiti igienici.
Gas e aria di processo
Elementi in rete o sinterizzati per la filtrazione di gas.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Con questi dati la proposta tecnica è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Famiglia | Rete metallica, sinterizzato, disco, wedge wire, cestello o cartuccia |
| Fluido | Natura del fluido e condizioni di esercizio |
| Grado richiesta | Grado di filtrazione da raggiungere in µm |
| Portata e pressione | Portata di progetto e pressione di esercizio |
| Dimensioni | Diametro e altezza disponibili, o misure dell’elemento da sostituire |
| Costruttore e modello | Se l’elemento sostituisce uno esistente, anche di altro costruttore |
| Materiale | Grado di acciaio inox o lega richiesta |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Per il confronto tra famiglie
Indicare il fluido e la particella da trattenere orienta subito la scelta della costruzione.
Per il ricambio
Indicare costruttore e modello dell’elemento in opera accelera la verifica di compatibilità.
Prodotti correlati
Materiali filtranti industriali
Reti, feltri e compositi sinterizzati per la realizzazione di elementi.

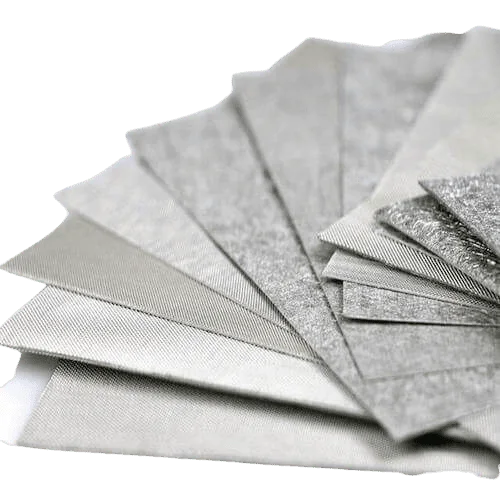

Feltro di fibra metallica sinterizzata
Media in fibra sinterizzata per elementi filtranti.
Foglie filtranti per filtri a pressione
Elementi a foglia per filtri a pressione.

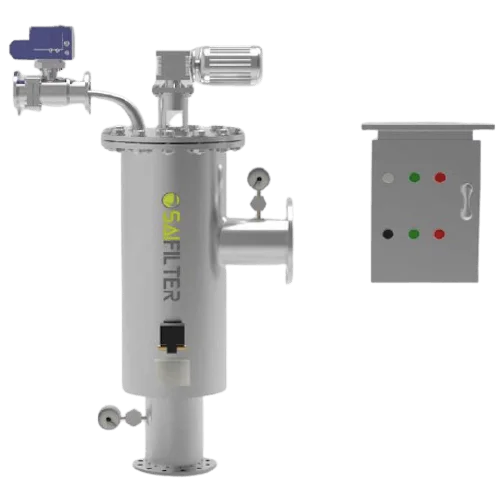

Filtri autopulenti industriali
Filtrazione in continuo con controlavaggio automatico.
Sistemi di filtrazione industriale
Impianti di filtrazione completi per liquidi e gas.
Cartucce pieghettate in fibra sinterizzata
Cartucce in fibra metallica sinterizzata per filtrazione fine.
INFORMAZIONI TECNICHE
Domande frequenti
Che differenza c’è tra rete metallica, sinterizzato, wedge wire e cestello?
Sono quattro costruzioni diverse per quattro esigenze diverse. La rete metallica è la soluzione più economica e lavabile; il sinterizzato dà porosità controllata e grado di filtrazione più fine; il wedge wire sfrutta una fessura calibrata per portate elevate con perdita di carico bassa; il cestello è l’elemento di preflitraggio che protegge pompe e valvole. La scelta dipende dalla particella da trattenere e dalla pressione disponibile.
Come si identifica l’elemento di ricambio corretto?
Servono tre riferimenti: l’elemento da sostituire (o il costruttore e il modello del filtro), le dimensioni di ingombro e la grado di filtrazione richiesto. Con questi dati si individua la costruzione e la misura, e ogni misura può sostituire il cestello o l’elemento già installato.
Gli elementi sono lavabili e riutilizzabili?
Sì. Gli elementi metallici si puliscono ripetutamente e tornano in servizio senza perdere geometria: è la ragione per cui sono preferiti nei processi continui e nei casi in cui la sostituzione dell’elemento non è prevista a ogni ciclo.
Quali dimensioni si possono richiedere?
Il diametro del cestello va da 35 mm a oltre 1 metro e l’altezza da 30 mm a 2 metri. Le misure intermedie e le configurazioni fuori standard si realizzano su disegno o su campione.
Quali materiali sono disponibili?
L’acciaio inox è il materiale di riferimento, e si sceglie il grado in base al fluido: 304 per i servizi ordinari, 316 e 316L per i fluidi aggressivi, leghe speciali per condizioni estreme. Le versioni in titanio si usano dove serve resistenza alla corrosione e peso contenuto.
Si può sostituire un elemento di un altro costruttore?
Sì. Gli elementi si realizzano anche come ricambio per filtri di altri costruttori, indicando costruttore, modello e misure dell’elemento esistente. Questo vale in particolare per i cestelli filtranti e per gli elementi fuori produzione.
Come si sceglie la grado di filtrazione?
Si parte dalla particella più piccola da trattenere: il grado di filtrazione si esprime in µm e determina la trama del media. Aumentare la finezza migliora il trattenimento ma richiede più superficie filtrante per mantenere la portata e ridurre la frequenza di pulizia.
Richiedi un preventivo tecnico
Per un elemento nuovo o la sostituzione di uno esistente, indicare fluido, grado di filtrazione richiesto e dimensioni.
