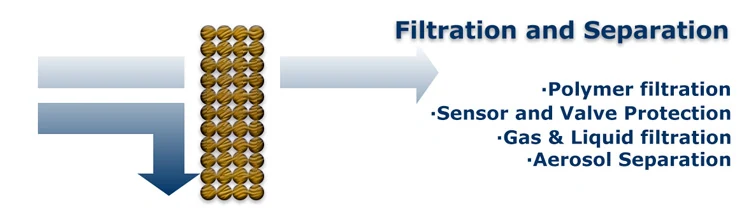

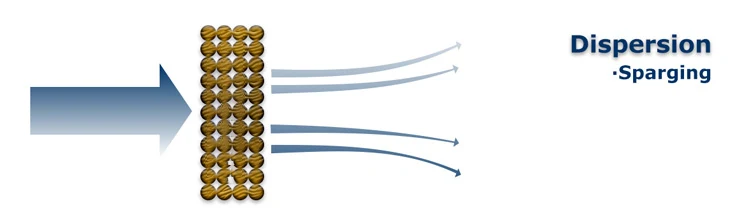

Struttura porosa
La rete di pori formata dalla sinterizzazione trattiene il particolato e consente il passaggio dell'aria.

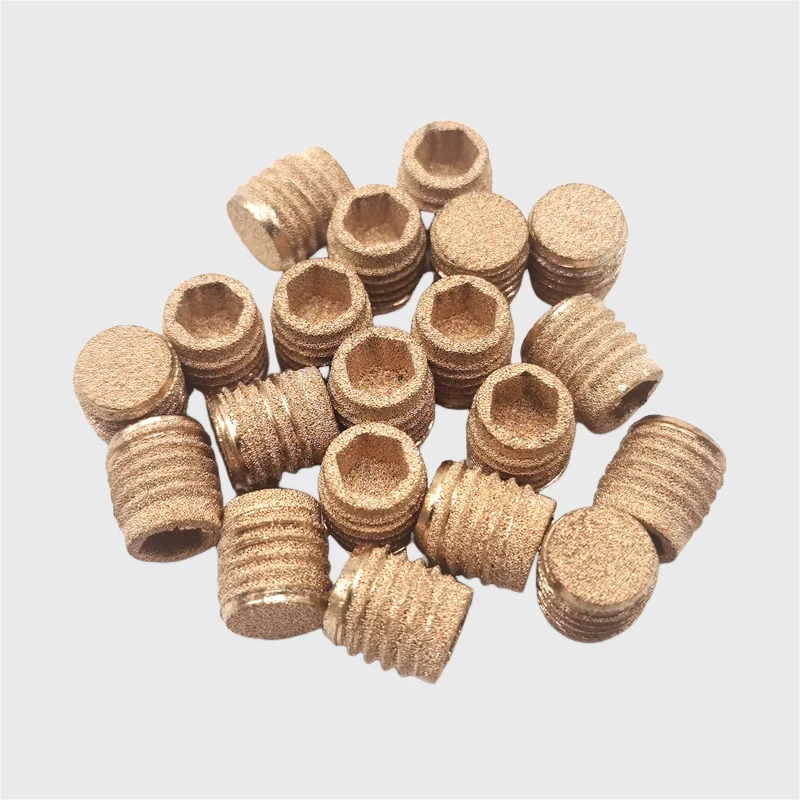

Filtro aria in bronzo sinterizzato per circuiti pneumatici.
FILTRAZIONE DELL'ARIA · BRONZO SINTERIZZATO

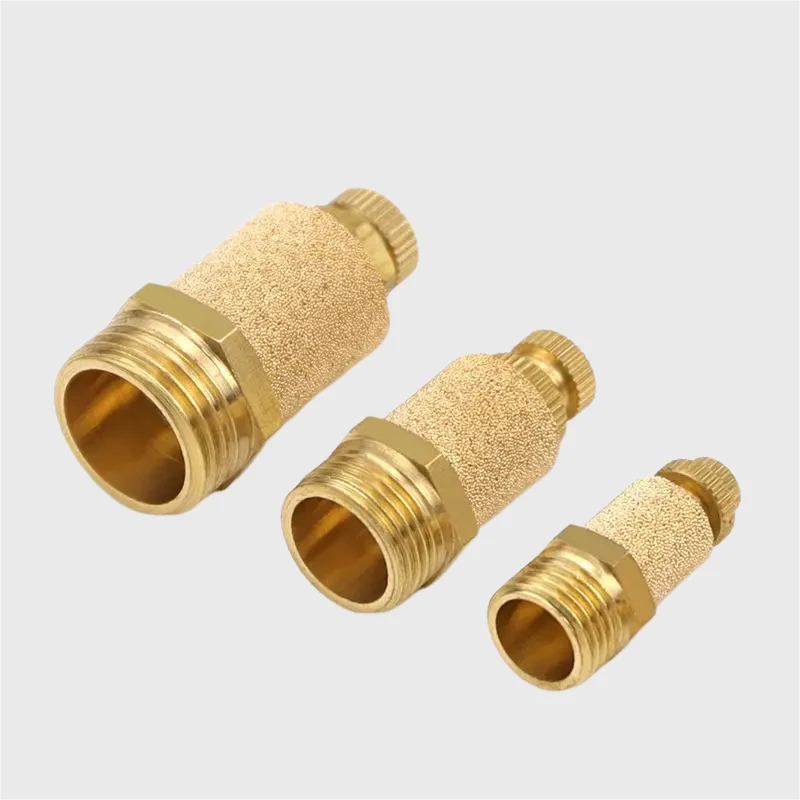

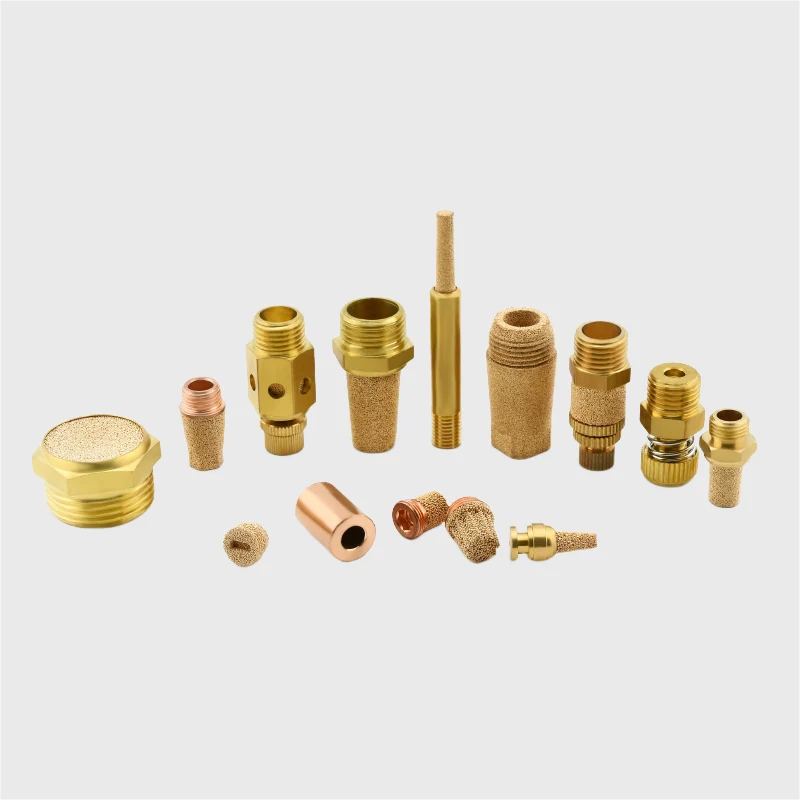

Filtri aria in bronzo sinterizzato
I filtri aria in bronzo sinterizzato sono elementi porosi rigidi, lavabili e riutilizzabili, che trattengono il particolato nei circuiti pneumatici e proteggono i componenti a valle.
La gamma offre porosità 35% – 45%, efficienza di filtrazione 99,9%, grado di filtrazione 2–120 µm, filettature da 1/8″ a 1″ e temperatura di esercizio fino a 450 °C.
- Porosità 35–45%
- Grado 2–120 µm
- Filettature 1/8″–1″
- Fino a 450 °C
- Lavabile e riutilizzabile
CARATTERISTICHE E FUNZIONAMENTO
Caratteristiche e funzionamento
I filtri aria in bronzo sinterizzato nascono dalla compattazione e dalla sinterizzazione della polvere di bronzo. I pori comunicanti trattengono le particelle e lasciano attraversare l'aria, mentre la struttura metallica mantiene la propria forma senza parti mobili.
La costruzione combina passaggio dell'aria con bassa perdita di carico, resistenza ai differenziali di pressione, prestazioni stabili e attenuazione del rumore. La gamma appartiene alla famiglia dei filtri in bronzo sinterizzato e può essere configurata per l'installazione richiesta.
Forme e dimensioni
Geometria e ingombro si adattano all'installazione e al sistema in cui lavora il componente.
Resistenza alla pressione
La matrice rigida sopporta differenziali elevati attraverso il mezzo filtrante.
Prestazioni stabili
La costruzione mantiene nel tempo un comportamento di filtrazione costante.
Bassa perdita di carico
La struttura assicura un flusso adeguato con una perdita di pressione contenuta.

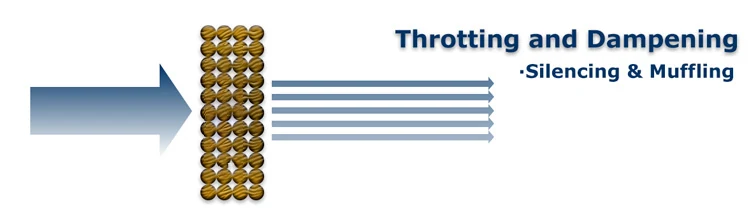

Attenuazione acustica
Il bronzo poroso riduce il rumore nei sistemi pneumatici, principio impiegato anche nei silenziatori pneumatici.
Riutilizzo
La lunga durata e la possibilità di lavaggio riducono sostituzioni e rifiuti.
Durabilità
Il bronzo sinterizzato resiste agli urti meccanici e all'usura.
Resistenza alla corrosione
La resistenza all'ossidazione e alla corrosione sostiene l'impiego in ambienti gravosi.
Resistenza termica
La matrice lavora in un ampio campo di temperatura senza degradarsi.
Lavabile e riutilizzabile
Il componente può essere rigenerato e rimesso in servizio quando il controllo ne conferma il recupero.
Porosità personalizzabile
La dimensione dei pori si adatta alle necessità di filtrazione della configurazione richiesta.
Resistenza chimica
Il bronzo resiste a numerose sostanze chimiche in applicazioni industriali compatibili.
Efficienza di filtrazione
La matrice rimuove il particolato dall'aria per proteggere i componenti a valle.
Manutenzione semplice
Il lavaggio può impiegare controlavaggio o solventi compatibili con il bronzo e con il deposito.
SCHEDA TECNICA
Scheda tecnica
Il filtro ha porosità 35% – 45%, efficienza di filtrazione 99,9%, grado di filtrazione 2–120 µm e temperatura di esercizio fino a 450 °C. Le filettature disponibili sono 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ e 1″; realizziamo configurazioni personalizzate in base all'applicazione.
La matrice in polvere di bronzo presenta grado di filtrazione 1–200 µm, porosità 35–45%, pressione di esercizio 0,3–5,0 MPa e temperatura di esercizio −120 – 450 °C.
Porosità
35% – 45%
Efficienza di filtrazione
99,9%
Grado di filtrazione
2–120 µm
Filettature
1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″
Temperatura di esercizio
Fino a 450 °C
Personalizzazione
In base all'applicazione specifica
| Materiale | Grado di filtrazione | Porosità | Pressione di esercizio | Temperatura di esercizio | Forma | Coefficiente di dilatazione | Densità |
|---|---|---|---|---|---|---|---|
| Polvere di bronzo | 1–200 µm | 35–45% | 0,3–5,0 MPa | −120 – 450 °C | Disco circolare | 17×10⁻⁶ | 1–6 kg/mm² |
Pressione e differenziale
La pressione di esercizio descrive la condizione dell'impianto; il differenziale ammissibile dipende da geometria, spessore e supporto.
Altre matrici metalliche
Per condizioni che richiedono una diversa costruzione si possono valutare i filtri in metallo sinterizzato.
DIMENSIONI E PERSONALIZZAZIONE
Dimensioni e personalizzazione

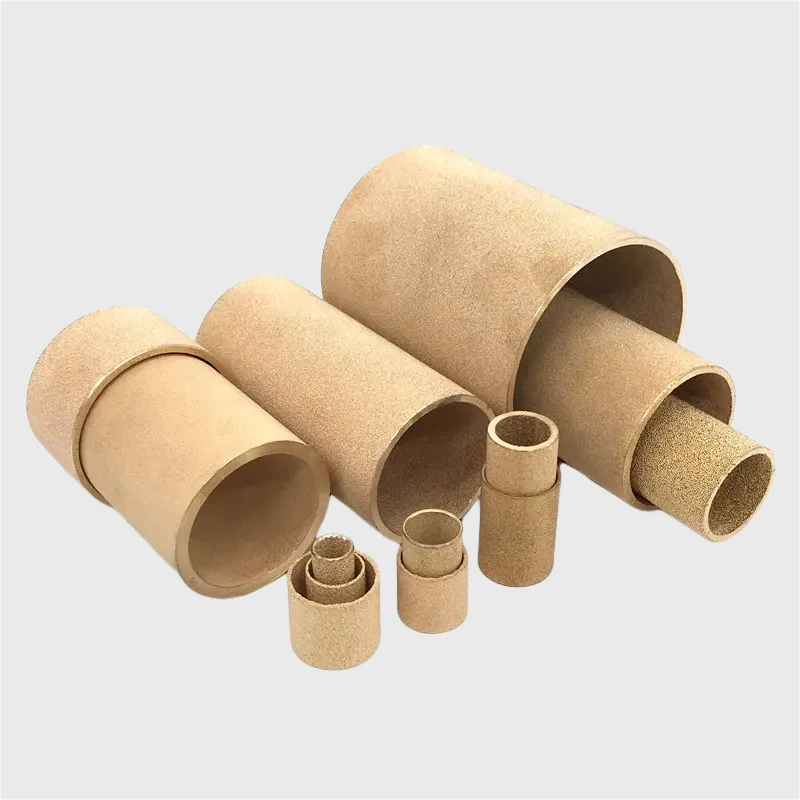

Il tubo filtrante in bronzo sinterizzato è disponibile con lunghezza 40–900 mm, diametro φ4 – φ300 mm e spessore 1–5 mm. La produzione è personalizzabile per l'integrazione nel circuito.
Connessioni, estremità, battute e tolleranze si definiscono sul disegno o sul campione. Per geometrie piane sono disponibili i dischi in bronzo sinterizzato e le piastre in bronzo sinterizzato.
| Produzione | Lunghezza | Diametro | Spessore | Personalizzazione |
|---|---|---|---|---|
| Tubo filtrante in bronzo sinterizzato | 40–900 mm | φ4 – φ300 mm | 1–5 mm | Sì |
APPLICAZIONI INDUSTRIALI
Applicazioni industriali
I filtri proteggono i sistemi pneumatici e contribuiscono alla riduzione del rumore. Sono inoltre impiegati sull'aspirazione dei compressori d'aria, sull'ingresso aria delle apparecchiature medicali, davanti ai sensori degli strumenti di monitoraggio ambientale, all'ingresso delle pompe per vuoto e sull'aspirazione dei motori.
Ogni configurazione viene verificata rispetto a portata, pressione, temperatura e contaminante. Per fluidi diversi dall'aria si possono valutare i materiali metallici porosi sinterizzati o i filtri carburante in bronzo sinterizzato.
Sistemi pneumatici
Protezione dei componenti e riduzione del rumore nei circuiti ad aria.
Compressori d'aria
Protezione dell'aspirazione dal particolato presente nell'ambiente.
Apparecchiature medicali
Protezione dell'ingresso aria nelle condizioni definite dal progetto.
Monitoraggio ambientale
Protezione di sensori e linee di campionamento dal particolato.
Pompe per vuoto
Protezione dell'ingresso compatibile con portata e livello di vuoto.
Aspirazione motore
Filtrazione dell'aria in ingresso dimensionata sul motore e sull'ambiente.
SELEZIONE E MANUTENZIONE
Selezione e manutenzione
La selezione parte da applicazione, contaminante, portata, pressione, temperatura e perdita di carico ammessa. Grado di filtrazione, filettatura e geometria si coordinano con lo spazio disponibile, le interfacce e il criterio di protezione del componente a valle.
Il filtro è lavabile e riutilizzabile. Si smonta, si esegue un prelavaggio con solvente compatibile o acqua tiepida, si lascia in detergente delicato e, quando necessario, si impiega un bagno a ultrasuoni. Dopo risciacquo e asciugatura si confrontano portata e differenziale con il riferimento iniziale.
Dati per la scelta
Indicare funzione, composizione dell'aria, contaminanti, portata, pressione, temperatura, grado richiesto, filettatura e spazio disponibile.
Olio e condensa
Con carichi liquidi rilevanti si valuta un prefiltro coalescente a monte e si adegua la frequenza di lavaggio.
Controllo dopo il lavaggio
Il componente si riutilizza quando integrità, portata e perdita di carico risultano coerenti con il riferimento a filtro pulito.
Quando sostituire
Si sostituisce la matrice se resta occlusa dopo il trattamento compatibile o se lascia passare particolato a valle.
Prodotti correlati

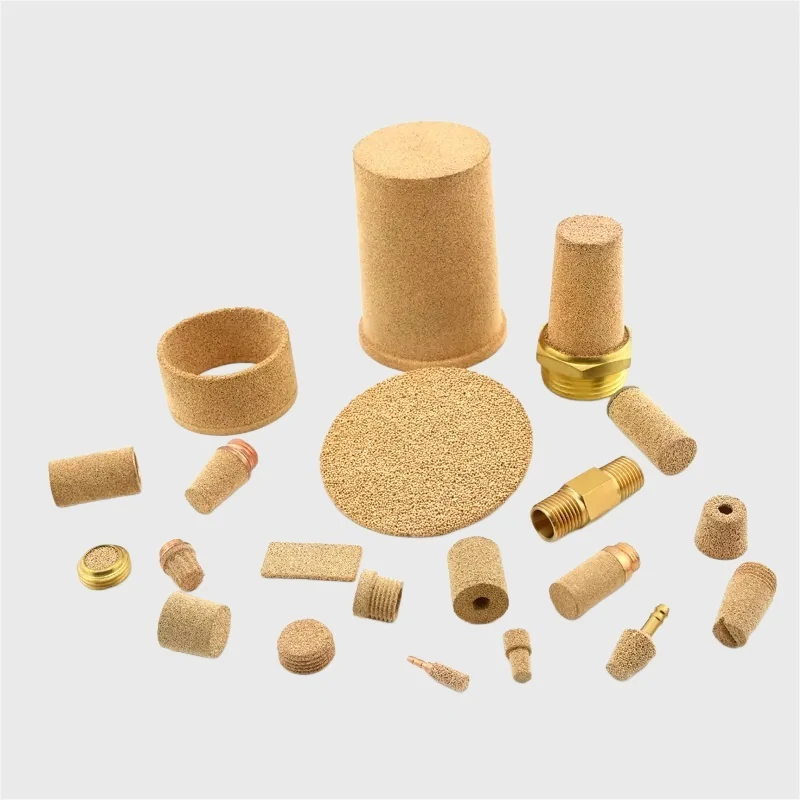

Filtri in bronzo sinterizzato
Famiglia di elementi porosi in bronzo per aria, carburante e servizi industriali.

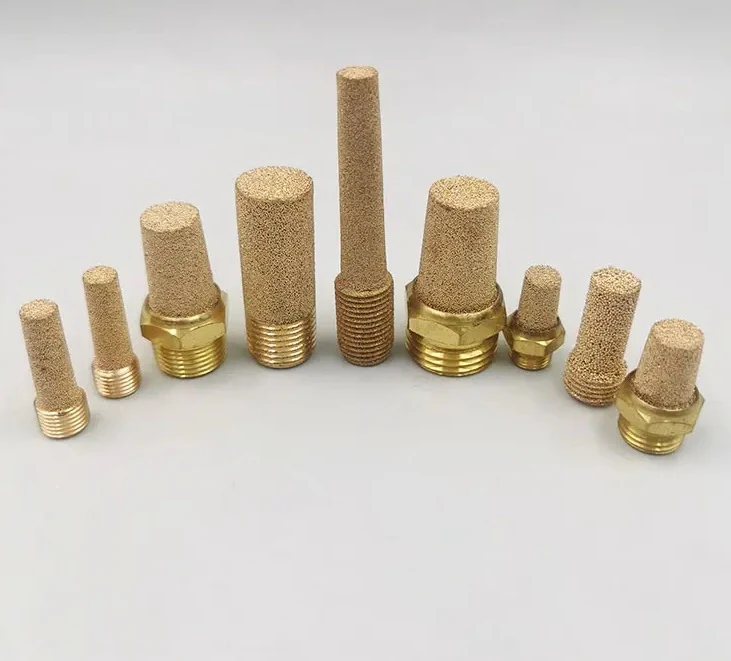

Silenziatori pneumatici
Elementi porosi per lo scarico delle valvole e la riduzione del rumore.

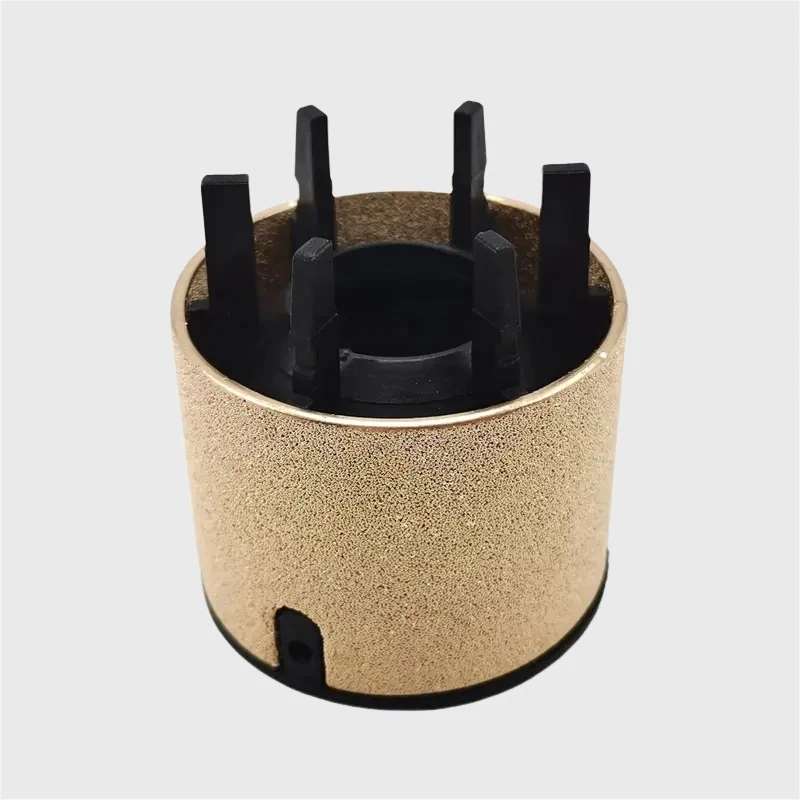

Filtro carburante in bronzo sinterizzato
Elemento in bronzo per la filtrazione del carburante nei circuiti motore.

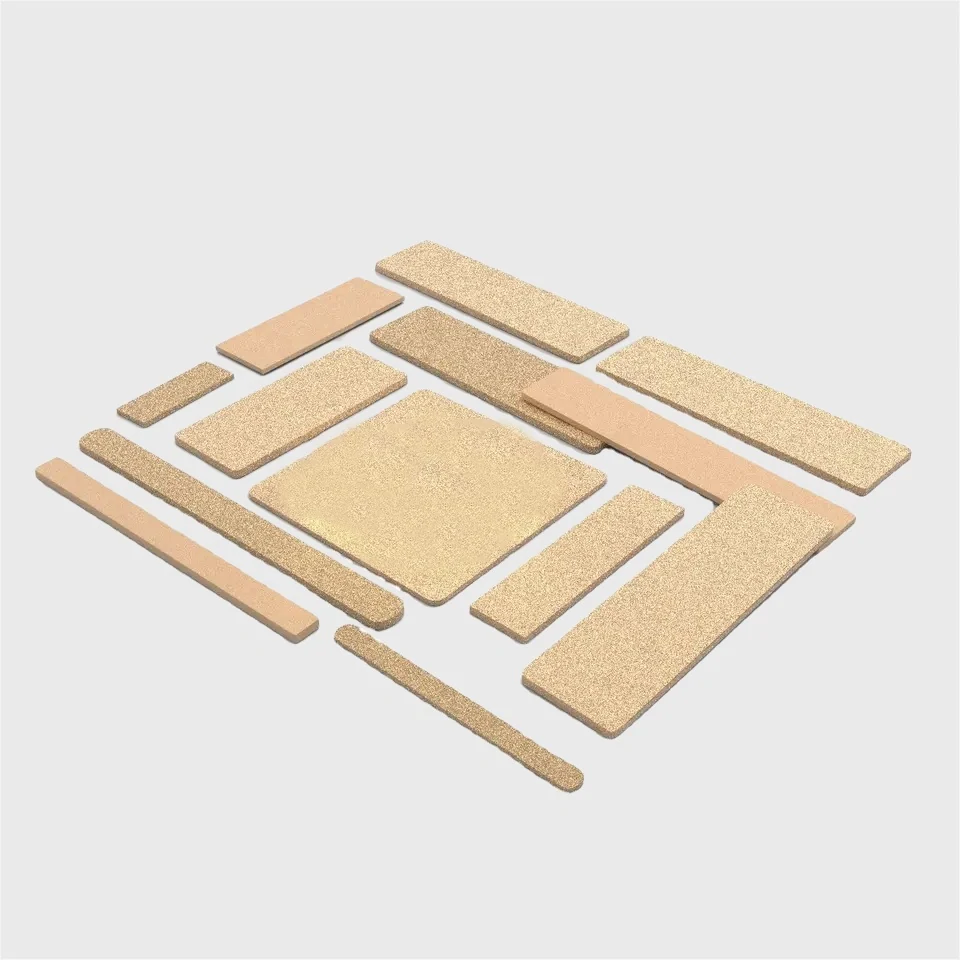

Piastre in bronzo sinterizzato
Lastre porose per geometrie e supporti definiti dal progetto.

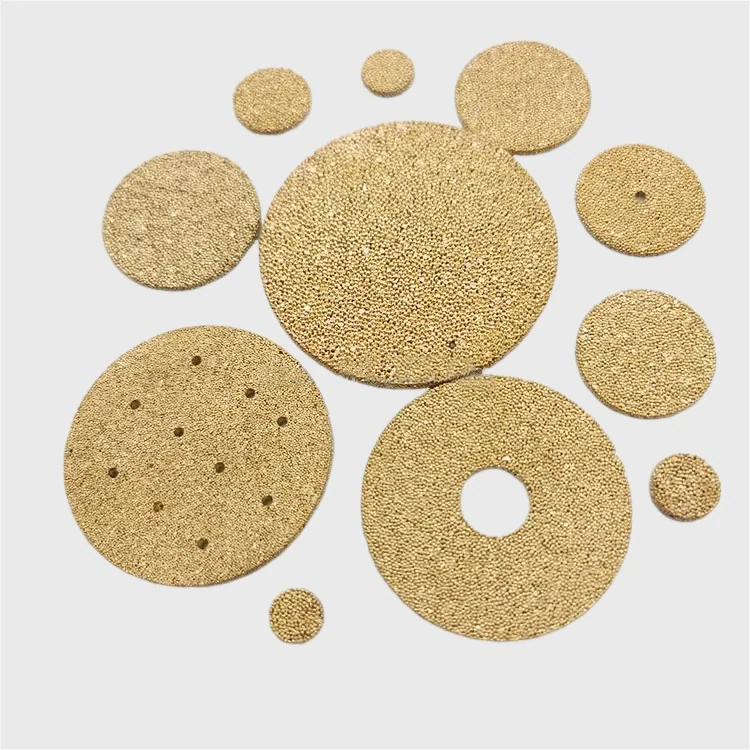

Dischi in bronzo sinterizzato
Dischi porosi configurabili per diametro, spessore e grado di filtrazione.
INFORMAZIONI TECNICHE
Domande frequenti
Ogni quanto va pulito un filtro in bronzo sinterizzato?
Non esiste un intervallo in giorni valido per ogni impianto. Il momento corretto si stabilisce confrontando la perdita di carico con il riferimento registrato a componente nuovo o rigenerato; contaminante, carico e umidità determinano la frequenza effettiva.
Come distinguo un filtro intasato da un filtro danneggiato?
Dopo il lavaggio il differenziale dovrebbe avvicinarsi al valore iniziale. Se resta alto, può esserci un'occlusione profonda; se torna basso ma a valle compare particolato, occorre controllare l'integrità della matrice e valutare la sostituzione.
Come si definisce il valore in micron da inserire nell'ordine?
Si parte dalla particella da trattenere e dalla protezione richiesta a valle. Portata, superficie disponibile e perdita di carico ammessa completano la scelta, che viene confermata sulla configurazione del componente e sulle condizioni reali del circuito.
Il limite termico del materiale vale per l'intero assieme?
No. Giunti, filettature, eventuali tenute e collegamenti possono avere limiti diversi dalla matrice porosa. La temperatura ammissibile del montaggio si verifica quindi sul componente completo e sul ciclo operativo previsto.
Con olio o condensa nell'aria il filtro dura meno?
Può intasarsi più rapidamente, perché la resistenza alla corrosione del bronzo non equivale alla separazione di quantità rilevanti di liquido. In presenza di aerosol o acqua abbondanti si valuta un prefiltro coalescente e si adegua il piano di lavaggio.
Posso sostituire con questo filtro un elemento di altro materiale?
La sostituzione è possibile solo dopo una verifica tecnica. Devono risultare compatibili connessione, ingombro, portata, perdita di carico, pressione, temperatura e metodo di pulizia; il solo valore nominale in micron non basta.
Tubo, disco e piastra in bronzo sinterizzato sono intercambiabili?
No, cambiano geometria, appoggio, tenuta e modalità di installazione. Un campione o un disegno quotato permette di identificare la forma corretta e di verificare le interfacce senza trasferire automaticamente i dati da una variante all'altra.
