Struttura porosa nel volume
La porosità distribuita in tre dimensioni trattiene più contaminante rispetto a una superficie a canali regolari.

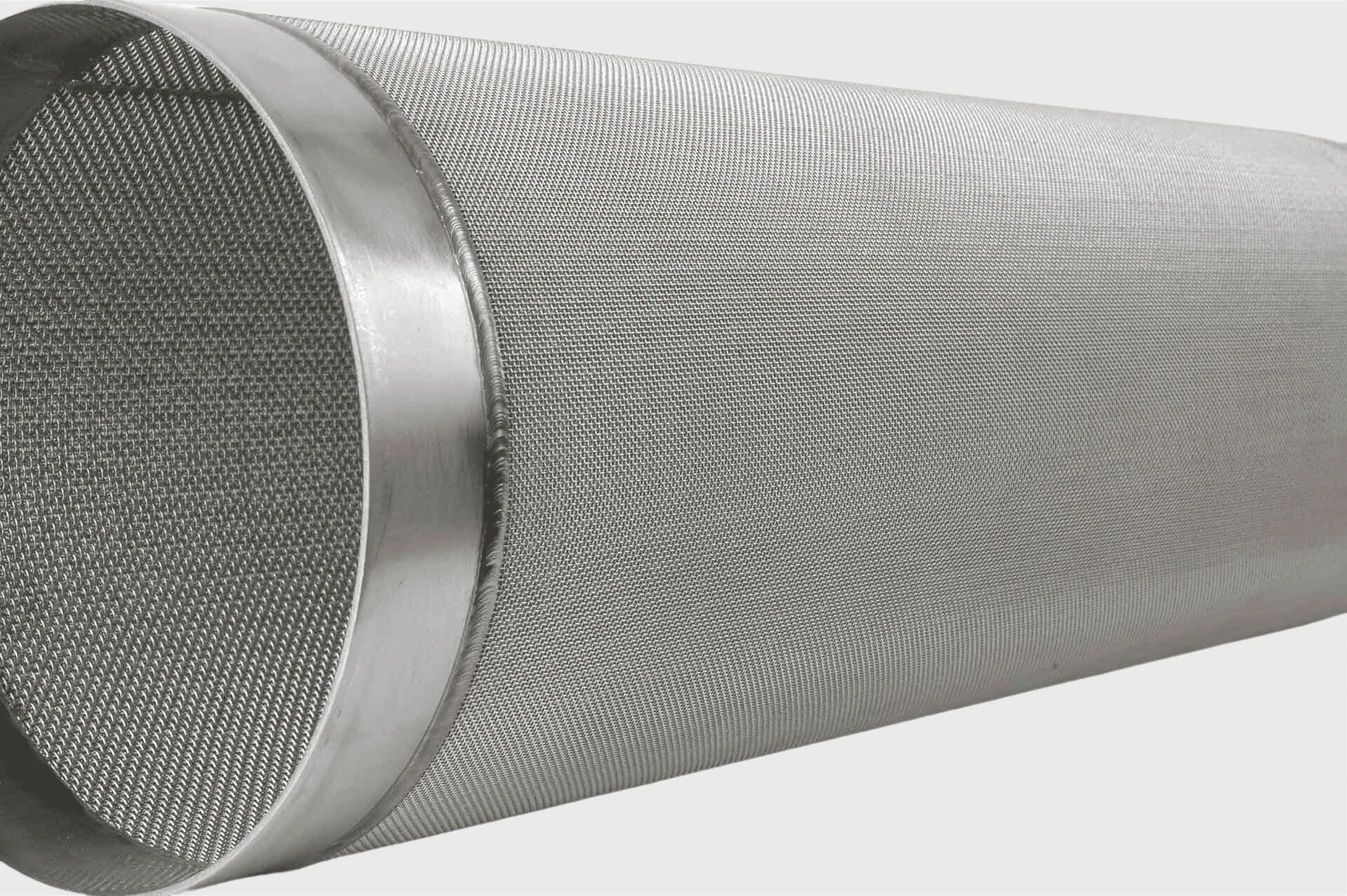

Filtri cilindrici con media in fibra metallica sinterizzata.
FILTRI CILINDRICI · FIBRA METALLICA SINTERIZZATA

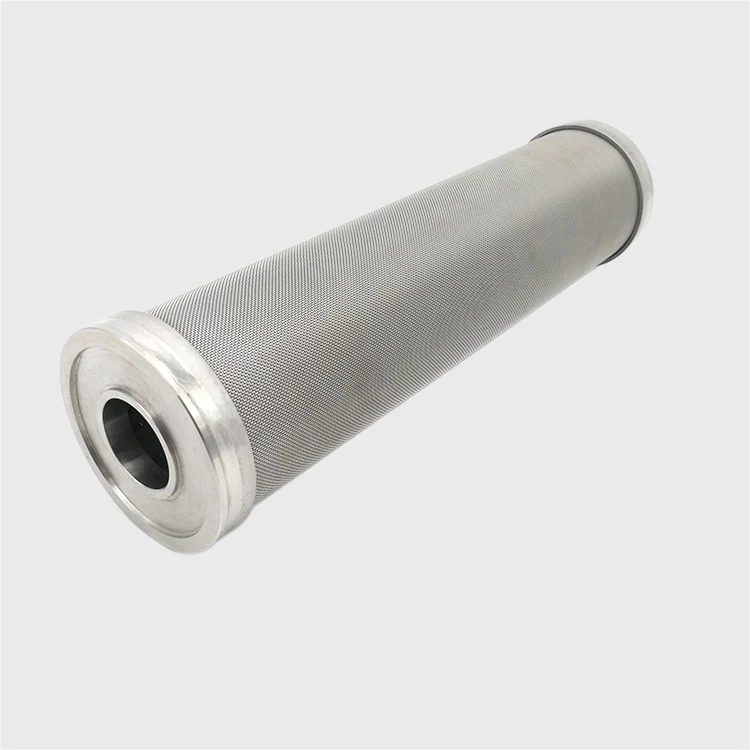

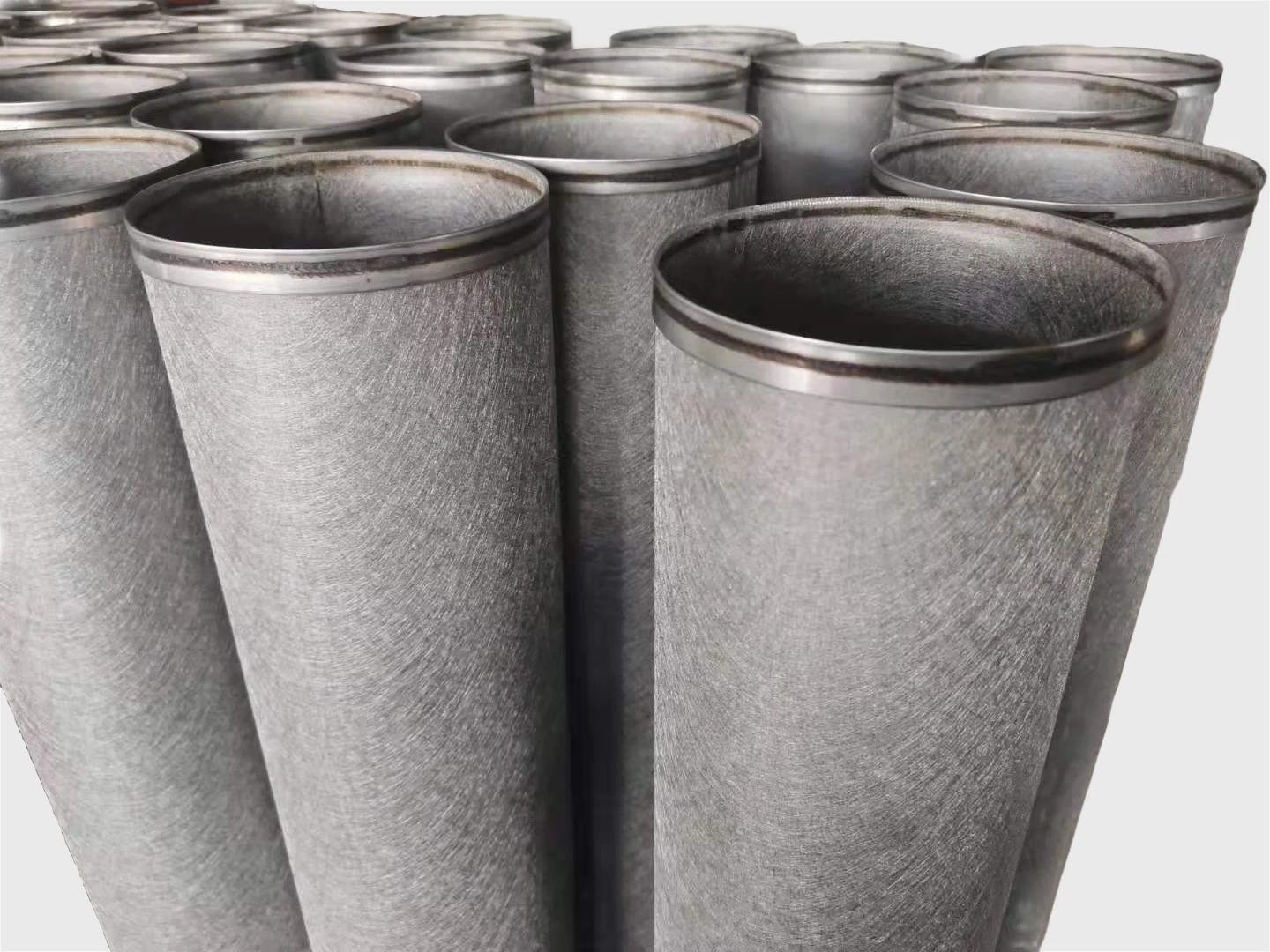

Filtri cilindrici in fibra metallica sinterizzata
Il filtro cilindrico in fibra metallica sinterizzata trattiene particelle da 3 a 100 µm grazie a una struttura porosa tridimensionale. Il media si configura da 2 a 4 strati e l’elemento è lavabile e riutilizzabile.
Standard in acciaio inox 316 e 316L, con versioni in titanio; attacchi DOE, SOE, 222, 226, BSPP e NPT, oppure configurazioni su richiesta.
- 3–100 µm
- 2–4 strati
- SS316/316L o titanio
- 15 bar in esercizio
- Lavabile
PRESTAZIONE
Che cosa fa un filtro in fibra metallica sinterizzata
Il filtro cilindrico in fibra metallica sinterizzata trattiene particelle da 3 a 100 µm con una struttura porosa tridimensionale, distribuendo il contaminante in tutto lo spessore del media.
Rispetto a una rete sinterizzata, la fibra offre maggiore capacità di accumulo a parità di perdita di carico. L’elemento è lavabile, riutilizzabile e adatto a processi continui e automatizzati.
Elemento lavabile
Filtrazione in superficie e canali regolari del media rendono l’elemento pulibile e riutilizzabile nel tempo.
Stabilità alle alte temperature
La struttura metallica interamente saldata resiste a temperature elevate e ad aggressione chimica.
COSTRUZIONE

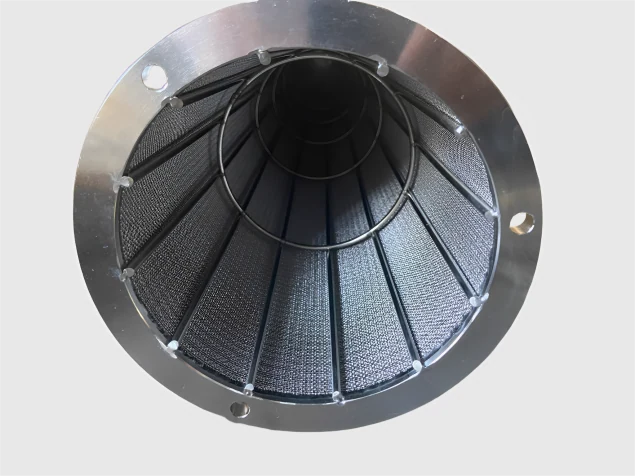

Com’è fatto l’elemento

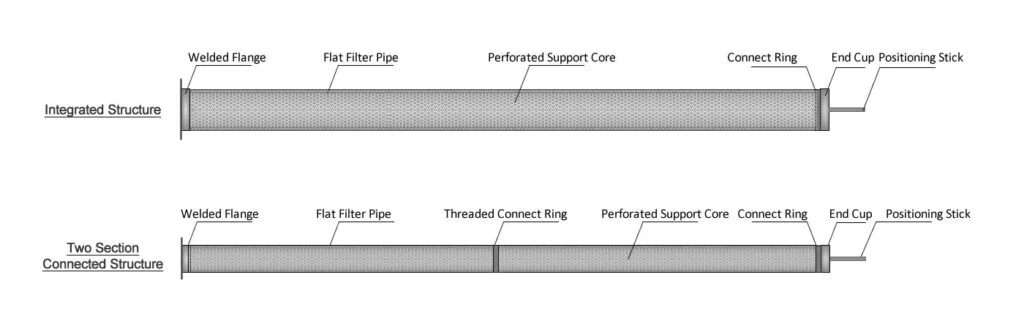

L’elemento è composto da un media in fibra metallica sinterizzata avvolto su una struttura cilindrica, con gli attacchi di collegamento alle estremità.

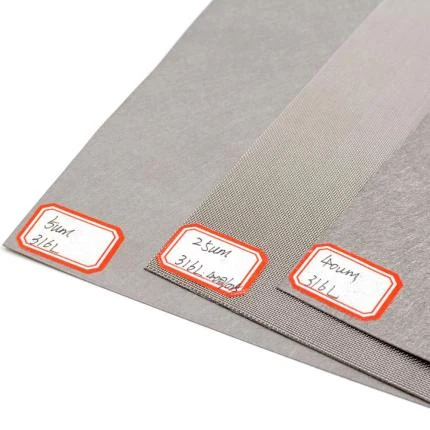

La superficie filtrante cilindrica è realizzata in feltro di fibra sinterizzata; il numero di strati e il tipo di media definiscono grado di filtrazione e capacità di accumulo.
Media
Da 2 a 4 strati; le opzioni standard comprendono rete metallica tessuta, feltro di fibra non tessuto e fibra di titanio.
Costruzione standard
Il materiale consueto è una rete sinterizzata a 3 strati: strato di protezione, strato filtrante e strato di supporto.

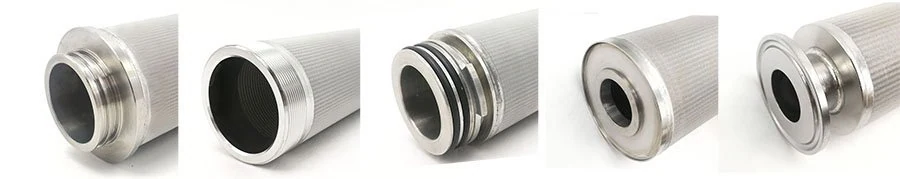

Attacchi
Configurazioni Double Open End e Single Open End, versione sanitaria e filettata, 222, 226, BSPP e NPT; configurazioni speciali su richiesta.

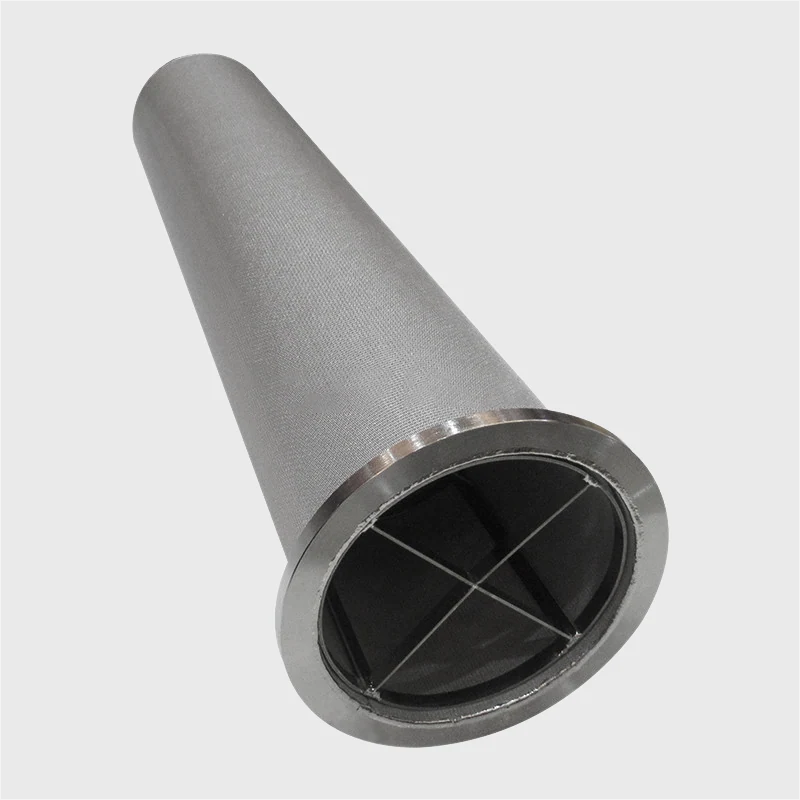

Struttura saldata

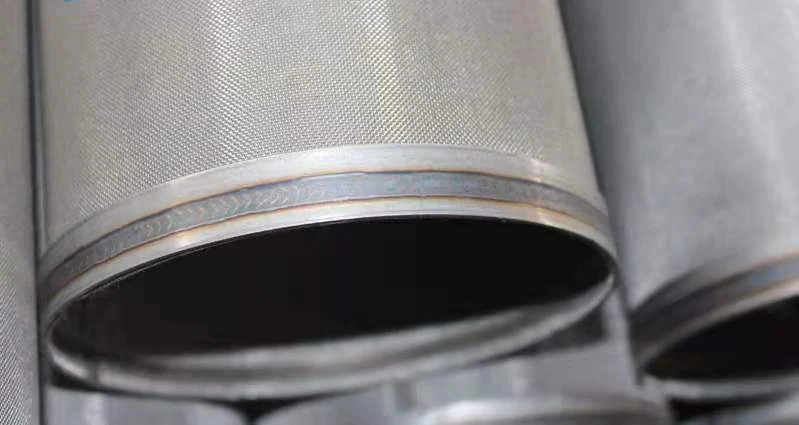

L’elemento è interamente saldato: resiste a temperature elevate e a cicli di lavaggio senza perdere geometria.
DATI TECNICI
Dati tecnici del filtro cilindrico
I valori che seguono sono quelli di riferimento del campo di fornitura e vanno confermati sul singolo progetto.
Dimensioni e attacchi fuori standard si realizzano su richiesta.
| Voce | Valore di riferimento |
|---|---|
| Grado di filtrazione | 3–100 µm |
| Numero di strati del media | da 2 a 4 strati |
| Media disponibili | Rete metallica tessuta, feltro di fibra non tessuto, fibra di titanio |
| Materiali di costruzione | SS316 / SS316L, titanio |
| Guarnizioni | PTFE, Buna-N, composito di grafite |
| Temperatura di esercizio | 121 °C con guarnizioni Buna-N; fino a 232 °C con gli altri materiali di tenuta |
| Limite di lega | da -269 °C a 420 °C |
| Pressione | 15 bar in direzione normale, 3 bar in controflusso (in funzione del grado) |

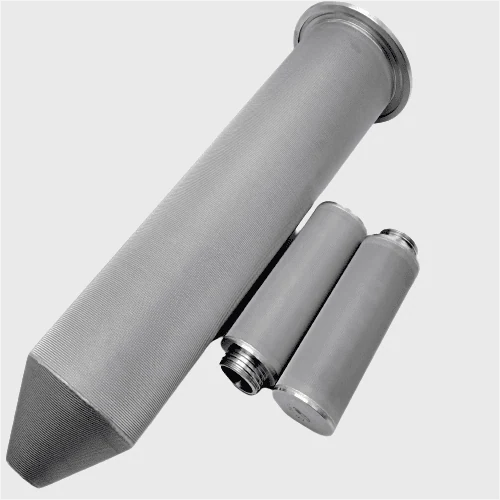

| Diametri nominali | 60 mm, 70 mm, 80 mm, 100 mm |
| Lunghezze nominali | 125 mm, 250 mm, 498 mm, 745 mm, 1012 mm |
| Altre dimensioni | Disponibili su richiesta |
SELEZIONE
Come si sceglie il filtro
Si parte dal grado di filtrazione richiesto e dalla perdita di carico ammissibile. Da questi due dati derivano il numero di strati e la superficie filtrante.
Il grado si sceglie sulla particella da trattenere: aumentare la finezza migliora il trattenimento ma richiede più superficie per mantenere la portata.
Grado di filtrazione
Si definisce sulla particella più piccola da trattenere, all’interno dell’intervallo da 3 a 100 µm.
Numero di strati
Il media si configura da 2 a 4 strati: più strati significano maggiore capacità di accumulo e più resistenza meccanica.
Materiale
Acciaio inox 316 e 316L come standard; titanio quando servono resistenza alla corrosione e temperature più alte.
Guarnizioni e temperatura
La tenuta si sceglie sulla temperatura di esercizio: Buna-N fino a 121 °C, PTFE e composito di grafite fino a 232 °C.
Direzione del flusso
Il filtro lavora a 15 bar in direzione normale e a 3 bar in controflusso: il lavaggio inverso va previsto con la pressione corretta.
Attacco
La configurazione si sceglie sulle interfacce dell’alloggiamento: DOE, SOE, 222, 226, BSPP, NPT o soluzione su misura.
APPLICAZIONI
Dove si usa il filtro in fibra sinterizzata
Il filtro si impiega dove servono grado di filtrazione, resistenza meccanica e possibilità di lavaggio dell’elemento.
Farmaceutica
Produzione di principi attivi, recupero di catalizzatori, filtri di raffinazione, filtri nutsche e ANFD.
Chimica di processo
Erbicidi, pesticidi, frit per cromatografia e trappole per resina.

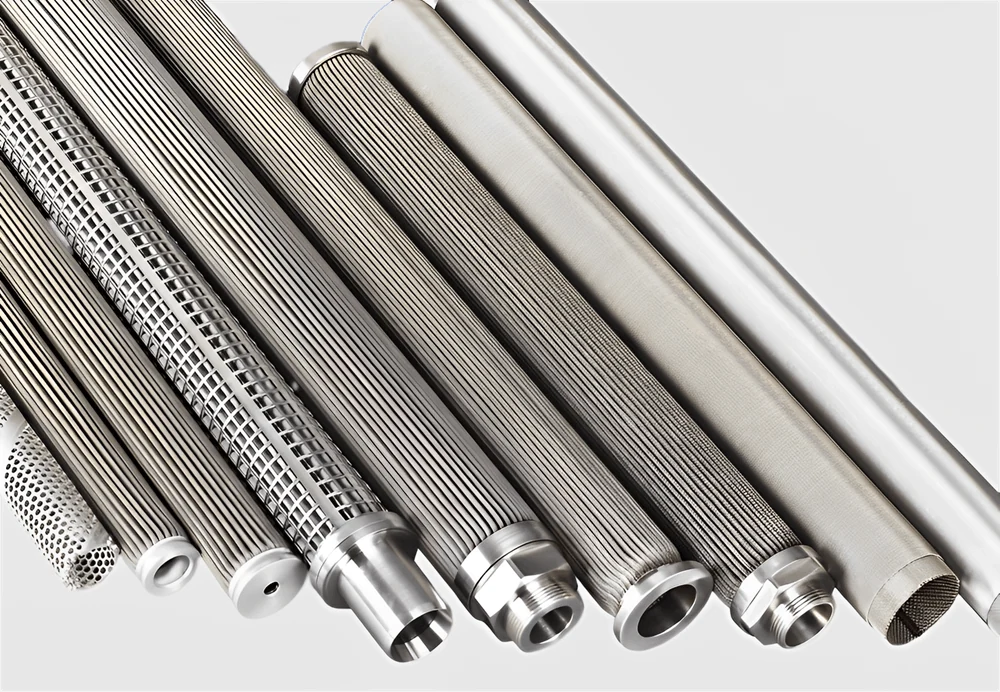

Polimeri e pigmenti
Filtrazione di polimeri, pigmenti e monomeri nel processo tessile e delle materie plastiche.
Processo industriale
Gas LNG, resine a scambio ionico, raffinazione petrolifera e refrigeranti in circolazione.
Aerospazio e difesa
Filtrazione di precisione per fluidi e gas in ambienti critici.
Nucleare
Filtrazione di processo con requisiti di resistenza e affidabilità elevati.
ESERCIZIO
Pulizia e ripristino
L’elemento si pulisce e si rimette in servizio: il lavaggio inverso è previsto a una pressione ridotta rispetto all’esercizio normale.
La struttura interamente saldata regge i cicli di pulizia senza perdere geometria, ed è la ragione per cui l’elemento resta in servizio a lungo.
Pulizia in controflusso
Il lavaggio inverso si esegue entro il valore previsto per il grado, senza superare i 3 bar di riferimento.
Continuità di processo
La possibilità di lavare l’elemento lo rende adatto a processi continui e automatizzati.
Riutilizzo
Dopo la pulizia l’elemento torna in servizio con le stesse caratteristiche di filtrazione.
Sostituzione
Quando l’elemento è esaurito si sostituisce il filtro, mantenendo la stessa configurazione di attacchi e lo stesso grado.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Con questi dati la proposta tecnica è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Fluido | Liquido o gas, natura del fluido e condizioni di esercizio |
| Grado richiesta | Grado di filtrazione da raggiungere in µm |
| Portata e pressione | Portata di progetto, pressione di esercizio e pressione di lavaggio inverso |
| Temperatura | Temperatura di esercizio, per la scelta del materiale di tenuta |
| Dimensioni | Diametro e lunghezza, oppure ingombro disponibile nell’alloggiamento |
| Attacco | Configurazione richiesta (DOE, SOE, 222, 226, BSPP, NPT o specifica) |
| Materiale | Acciaio inox 316 o 316L, titanio o lega particolare |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Per la scelta del media
Indicare il tipo di contaminante aiuta a definire numero di strati e superficie filtrante.
Per il lavaggio
Indicare se è previsto il controflusso permette di verificare il grado rispetto alla pressione disponibile.
Prodotti correlati
Feltro di fibra metallica sinterizzata
Media in fibra sinterizzata per la realizzazione di elementi filtranti.

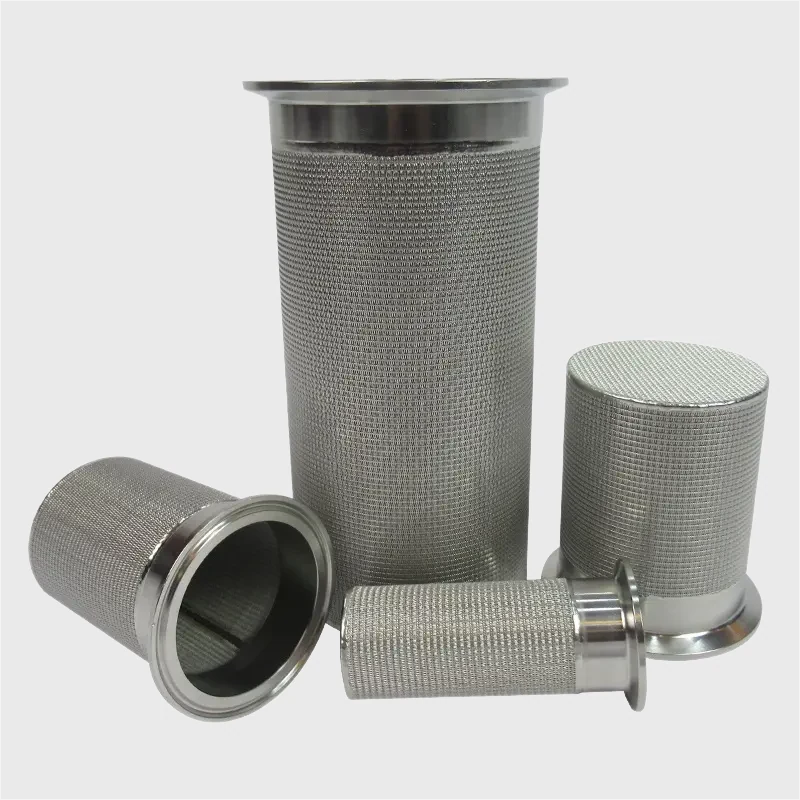

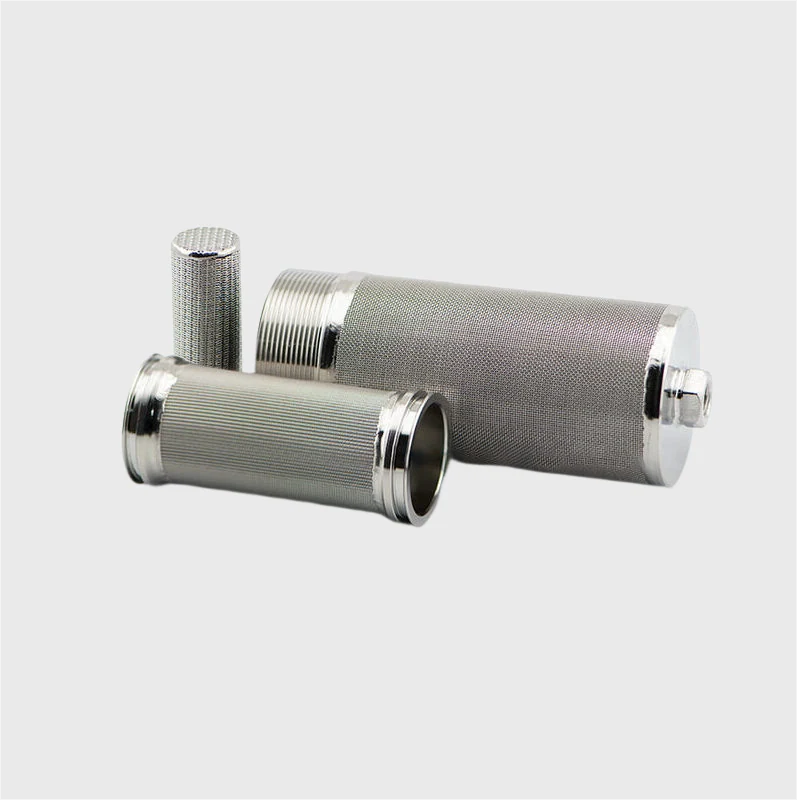

Reti metalliche sinterizzate
Reti multistrato sinterizzate per media filtranti rigidi.

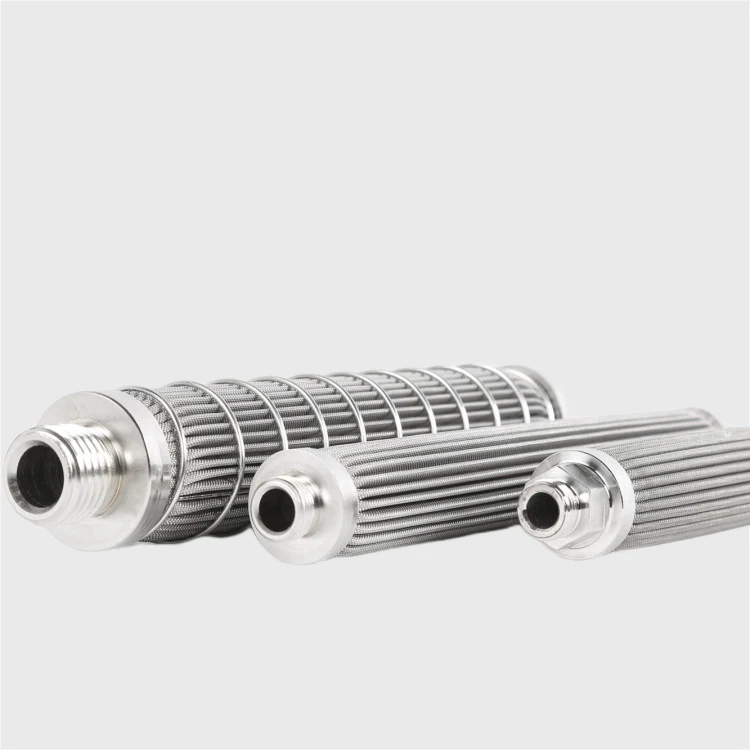

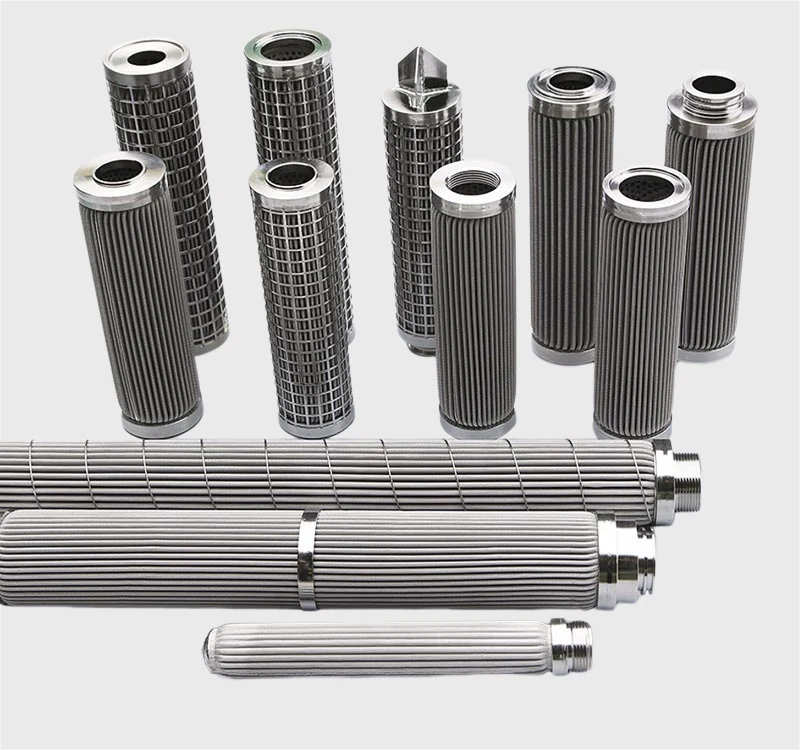

Cartucce pieghettate in fibra sinterizzata
Cartucce in fibra metallica sinterizzata per filtrazione fine.
Metallo poroso sinterizzato
Materiali porosi e componenti per supporti filtranti.
Filtri in metallo sinterizzato
Elementi filtranti sinterizzati per liquidi e gas.

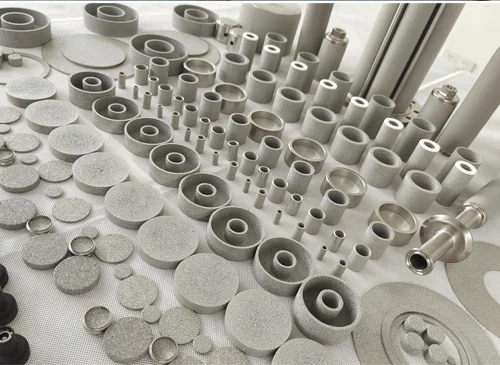

Elementi in polvere metallica sinterizzata
Elementi porosi per filtrazione fine e alta resistenza meccanica.
INFORMAZIONI TECNICHE
Domande frequenti
Che differenza c’è tra fibra metallica sinterizzata e rete metallica sinterizzata?
La fibra sinterizzata ha una struttura porosa tridimensionale, mentre la rete sinterizzata è un multistrato con canali regolari. Nella fibra la porosità è distribuita in tutto lo spessore, e questo le permette di trattenere più contaminante a parità di perdita di carico.
Il filtro è lavabile e riutilizzabile?
Sì. La filtrazione avviene in superficie e i canali del media sono regolari, quindi l’elemento si pulisce e si rimette in servizio. Per questo è indicato anche nei processi continui e automatizzati, dove la sostituzione non è prevista a ogni ciclo.
Si può usare il filtro in controflusso?
Sì, ma con una pressione diversa. Il valore di riferimento è 15 bar nella direzione normale del flusso e 3 bar in controflusso: la differenza esiste perché la struttura è progettata per lavorare in un verso, e il lavaggio inverso non deve deformarla.
Quali attacchi sono disponibili?
Sono disponibili le configurazioni Double Open End e Single Open End, la versione sanitaria e filettata, gli attacchi 222 e 226, le filettature BSPP e NPT. Le configurazioni fuori standard si realizzano su richiesta.
Quali materiali di tenuta si possono scegliere?
Le tenute sono disponibili in PTFE, Buna-N e composito di grafite. La scelta dipende dalla temperatura di esercizio: con guarnizioni Buna-N il limite è 121 °C, mentre con gli altri materiali di tenuta si arriva a 232 °C.
Il filtro è adatto anche alla filtrazione di gas?
Sì. Selezionando aperture e configurazione del media, l’elemento si impiega anche sulla filtrazione di gas, oltre che su liquidi, solventi e fluidi di processo.
In quali applicazioni si usa questo filtro?
Le applicazioni tipiche sono farmaceutica (produzione di API, recupero di catalizzatori, filtri di raffinazione e filtri nutsche), chimica di processo, tessile e polimeri, aerospazio e nucleare, oltre ai processi industriali come gas LNG, resine a scambio ionico e refrigeranti in circolazione.
