Recupero di catalizzatori
Ritenzione e recupero delle particelle catalitiche nel processo.
Reti filtranti inox tessute, stili di armatura e formati disponibili a stock.
RETE TESSUTA · ACCIAIO INOX
Reti filtranti in acciaio inox tessute
Le reti filtranti in acciaio inox tessute separano particelle da liquidi e gas in processi industriali. Cinque armature permettono di configurare il percorso attraverso la maglia, con la Twill Dutch capace di trattenere particelle fino a 5 µm.
Disponibili in 316L e altre leghe, si forniscono in rotoli, fogli, forme rotonde, ovali o rettangolari e costruzioni a singolo o più strati, anche con saldatura, sinterizzazione e taglio su misura.
- 5 stili di tessitura
- Fino a 5 µm
- 316L e altre leghe
- Singolo o multistrato
- Lavorazione su misura
FUNZIONI E VANTAGGI
A cosa serve e quali vantaggi offre
La rete filtrante in acciaio inox separa particelle da liquidi e gas in ambienti industriali impegnativi. Il filo intrecciato crea un mezzo riutilizzabile che può diventare schermo, disco, cilindro o componente a più strati.
L'armatura determina il percorso attraverso la maglia: le aperture quadrate offrono un passaggio diretto, mentre le tessiture Dutch creano un tragitto più tortuoso per una separazione più fine. Fili e intreccio vengono posizionati con continuità per ottenere una struttura solida e affidabile.
La stessa base tessuta alimenta la produzione dei filtri a rete in acciaio inox, nei quali forma e supporto vengono adattati all'alloggiamento finale.
Perdita di pressione contenuta
La struttura è progettata per limitare la perdita di pressione del sistema.
Buona permeabilità ai gas
Il passaggio attraverso la maglia rende il mezzo adatto anche a correnti gassose.
Elevata resistenza a trazione
L'intreccio metallico offre robustezza durante lavorazione e servizio.
Area filtrante ottimizzabile
La costruzione può passare dal singolo strato a pacchetti multistrato e strutture piegate.
Ampia scelta di aperture
Le armature coprono esigenze differenti senza vincolare il componente a una sola configurazione.
Leghe selezionabili
Acciaio inox 316L e leghe cromo-nichel-ferro, Hastelloy e Monel ampliano le opzioni per il processo.
DATI TECNICI
Scheda tecnica
La gamma è organizzata in tre gruppi leggibili separatamente: stili di tessitura, materiali e leghe, formati e lavorazioni. Ogni tabella identifica un tipo di scelta tecnica.

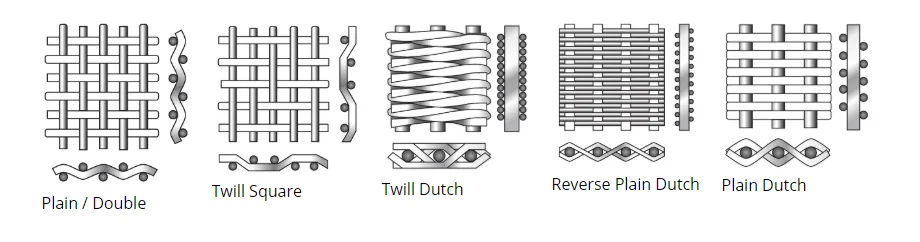

1. Cinque stili di tessitura
Le cinque armature cambiano il percorso del fluido e la disposizione relativa di trama e ordito.
| Stile | Struttura della maglia | Impiego tipico |
|---|---|---|
| Plain / Double | Trama e ordito uguali si alternano ad angolo retto e formano aperture quadrate | Filtrazione di superficie con costruzione convenzionale |
| Twill | Ogni filo passa sopra e sotto due fili e crea diagonali parallele | Separazione fine con filo di diametro ridotto |
| Twill Dutch | Tessitura compatta ottenuta raggruppando numerosi fili | Trattiene particelle fino a 5 µm |
| Reversed plain Dutch | Trama e ordito sono invertiti e i fili di trama maggiori sono ravvicinati | Superficie compatta con rapporto tra i fili invertito |
| Plain Dutch | Fili di trama più sottili generano un percorso a spirale senza aperture quadrate visibili | Separazione fine e ritenzione delle particelle |

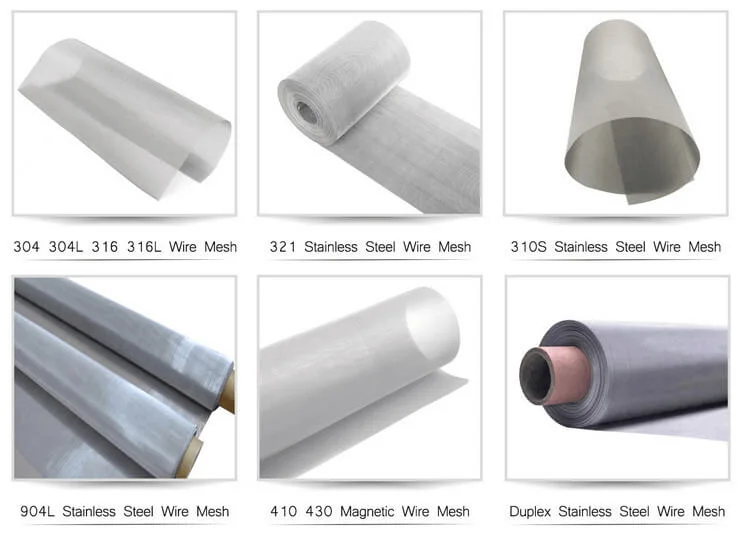

2. Materiali e leghe
La scelta comprende acciai inox e altre famiglie di leghe per condizioni di processo differenti.
| Materiale | Famiglia | Disponibilità |
|---|---|---|
| 316L | Acciaio inox | Disponibile per reti e componenti lavorati |
| Leghe cromo-nichel-ferro | Lega metallica | Selezionabili secondo il processo |
| Hastelloy | Lega metallica | Selezionabile secondo il processo |
| Monel | Lega metallica | Selezionabile secondo il processo |
3. Formati e lavorazioni
La rete può essere fornita come semilavorato o trasformata nella geometria del componente finale.
| Formato o lavorazione | Configurazione | Fornitura |
|---|---|---|
| Rotolo | Rete tessuta continua | Disponibile in tipi e specifiche differenti |
| Foglio | Rete piana | Ricavato per la lavorazione successiva |
| Forma rotonda, ovale o rettangolare | Geometria lavorata | Adattata al componente richiesto |
| Singolo o multistrato | Uno o più strati di rete | Configurazione scelta secondo l'impiego |
| Saldatura | Unione e finitura della rete | Eseguita sul formato richiesto |
| Sinterizzazione | Consolidamento della struttura | Applicata quando richiesta dal progetto |
| Taglio su misura | Lunghezza e geometria personalizzate | Eseguito secondo la richiesta |

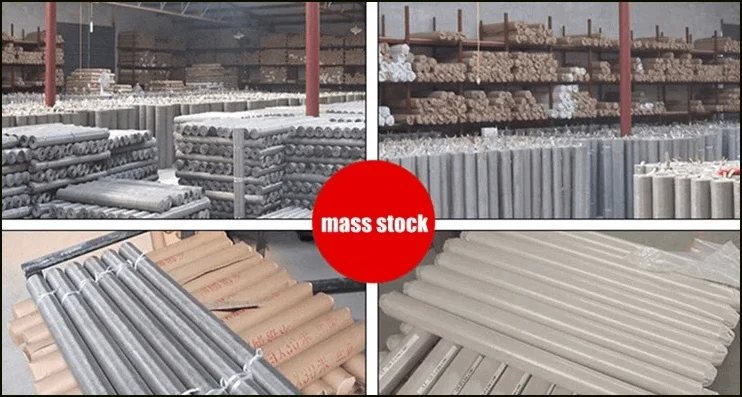

| Disponibilità a stock | Reti inox in tipi e specifiche differenti | Verificata per configurazione e quantità |
FORMATI SU MISURA
Dimensioni e personalizzazione
Forma, lunghezza e configurazione si adattano alla funzione del componente. La rete è disponibile come materiale piano oppure viene lavorata in profili rotondi, ovali e rettangolari, con uno o più strati.
Saldatura, sinterizzazione e taglio permettono di passare dal semilavorato alla parte pronta per l'integrazione. Quando serve una superficie circolare, i dischi in rete metallica portano la tela nel formato finito; per corpi cilindrici, le cartucce filtranti in acciaio inox aggiungono supporti e interfacce dedicati.
Geometria
Rotonda, ovale o rettangolare secondo il componente.
Struttura
A singolo strato o multistrato in base alla costruzione.
Lavorazioni
Taglio, saldatura e sinterizzazione completano il pezzo.
Dati utili
Armatura, materiale, forma, dimensioni e quantità guidano la configurazione.
CAMPI DI IMPIEGO
Applicazioni industriali
Le reti tessute lavorano nella produzione alimentare e farmaceutica, nell'ingegneria, nel petrolio e nella chimica, nella protezione ambientale, nell'elettronica, nell'aerospazio, nella carta, nella metallurgia, nella separazione e nell'industria mineraria.
Nel recupero di catalizzatori, nella chimica e nella filtrazione di fanghi, oli o vapore, la rete viene configurata attorno al processo. I cestelli filtranti la integrano in un elemento rimovibile, mentre i filtri wedge wire offrono una costruzione alternativa per schermi industriali.
Gassificazione
Separazione con reti metalliche inserite nelle apparecchiature dedicate.
Produzione di cestelli
Mezzo filtrante lavorato e integrato nel corpo del cestello.
Produzione chimica
Separazione di particelle in linee compatibili con la lega scelta.
Gas di scarico
Rete metallica configurata come parte del componente di filtrazione.
Agrochimica
Filtrazione durante l'impiego e la produzione di prodotti agrochimici.
Fanghi e oli
Separazione di solidi in correnti viscose e oleose.
Vapore
Filtrazione in componenti progettati per la linea di vapore.
SCELTA E GESTIONE
Selezione e manutenzione
La selezione parte da fluido, particelle da trattenere, stile di tessitura, materiale, forma e condizioni operative. La Twill Dutch è l'armatura che arriva a 5 µm; per le altre il grado si definisce sul processo e sulla classificazione concordata in fase di offerta.
La manutenzione deve preservare fili, bordi e giunzioni. La rete è riutilizzabile, ma metodo e frequenza di lavaggio dipendono dal deposito e dal processo; prima del riavvio si controllano integrità della maglia e stabilità delle parti lavorate.
Quando il progetto richiede una struttura consolidata, la rete sinterizzata multistrato combina più livelli in un corpo unico. I filtri in rete sinterizzata applicano quella costruzione a elementi finiti.
Prima della scelta
Comunicare fluido, contaminante, condizioni operative e forma finale.
Armatura
Associare la tessitura al percorso richiesto attraverso la maglia.
Materiale
Verificare la compatibilità della lega con processo e lavaggio.
Dopo il lavaggio
Controllare fili, bordi, saldature e stabilità del componente.
Prodotti correlati
Filtri a rete in acciaio inox
Elementi finiti costruiti con rete metallica per liquidi e gas.
Rete sinterizzata multistrato
Struttura multistrato stabile per componenti filtranti lavorati.
Cestelli filtranti
Cestelli metallici per la protezione di linee e apparecchiature.
Dischi in rete metallica
Formati circolari ricavati e lavorati per alloggiamenti piani.
Filtri wedge wire
Schermi metallici per separazione e drenaggio industriale.
INFORMAZIONI TECNICHE
Domande frequenti
Qual è la differenza tra rete tessuta e rete sinterizzata?
La rete tessuta conserva la flessibilità del filo intrecciato, mentre quella sinterizzata unisce più strati in una struttura stabile. La scelta dipende dalla forma finale, dal carico meccanico e dal comportamento richiesto durante il servizio.
Il valore di 5 µm è nominale o assoluto?
Non va interpretato automaticamente come un valore assoluto. Il dato riguarda la tessitura Twill Dutch; la classificazione richiesta va concordata per la combinazione effettiva di filo, armatura e componente finito.
La rete può essere saldata su un cestello già esistente?
Sì, se geometria, lega e giunto sono compatibili con il supporto in uso. Un disegno o un campione permette di verificare bordo, fissaggio e ingombro prima della lavorazione.
In quali leghe si produce la rete filtrante?
La produzione parte dal 316L e comprende leghe cromo-nichel-ferro, Hastelloy e Monel. La scelta dipende da fluido, ambiente, temperatura e metodo di lavaggio, dati che vanno indicati insieme alle condizioni operative.
Come si recupera una rete che si è intasata?
La rete può essere riutilizzata quando il deposito è rimovibile senza danneggiare i fili o le giunzioni. La procedura va scelta in base al contaminante e verificata su un primo pezzo prima di impostare il ciclo ordinario.
Esistono una larghezza minima e una lunghezza standard del rotolo?
Non c'è un unico valore valido per ogni configurazione. Forma, dimensioni e quantità vengono concordate per il formato richiesto, senza attribuire misure universali a tutte le armature.
La presenza a stock garantisce una spedizione immediata?
No, lo stock non sostituisce la verifica dell'ordine. Disponibilità e tempi vengono confermati dopo aver identificato stile, materiale, formato, lavorazioni e quantità.
Richiesta di preventivo
Indica fluido, contaminante, stile di tessitura, materiale, grado di filtrazione, forma, dimensioni, strati, quantità e lavorazioni richieste.
