Sistemi di raffreddamento elettrico
Protezione dei circuiti di raffreddamento di apparecchiature elettriche.
Dischi filtranti plissettati in rete metallica inox.
DISCHI PLISSETTATI · RETE METALLICA INOX

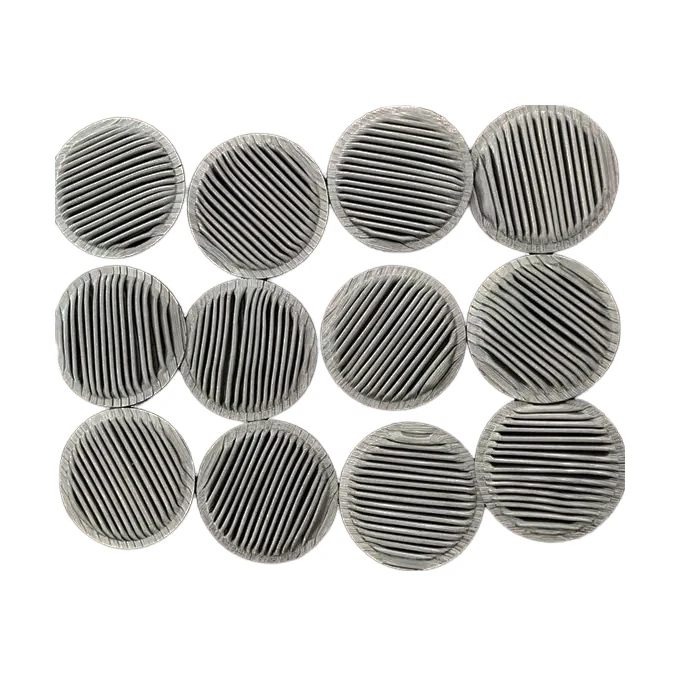

Dischi filtranti plissettati
Il disco filtrante plissettato, detto anche disco a superficie estesa, è realizzato in rete metallica inox 304 o 316 e offre una portata elevata in uno spazio ridotto.
Misure da 3/8" a 5", gradi da 1 a 200 µm, pressione di collasso 50 PSID e area effettiva fino a 6,6 pollici quadrati nella tabella standard.
- Misure 3/8"–5"
- Gradi 1–200 µm
- Collasso 50 PSID
- Strato singolo o multistrato
- Inox 304/316
STRUTTURA
Com'è fatto il disco plissettato
Il disco plissettato, o disco a superficie estesa, è realizzato in rete metallica inox o in altra lega, normalmente acciaio 304 o 316, con struttura a uno o più strati.
Il disegno pieghettato permette una portata di filtrazione significativa in uno spazio ridotto: è la soluzione per apparecchiature industriali con ingombri limitati.
Le altre versioni della famiglia sono i dischi in rete metallica, i dischi in metallo sinterizzato e la panoramica dei dischi filtranti metallici.
Superficie a parità di ingombro
A fronte di dimensioni esterne contenute, il disco offre una superficie filtrante relativamente grande.
Filtrazione precisa
La struttura a uno o più strati permette di raggiungere un grado di filtrazione preciso.

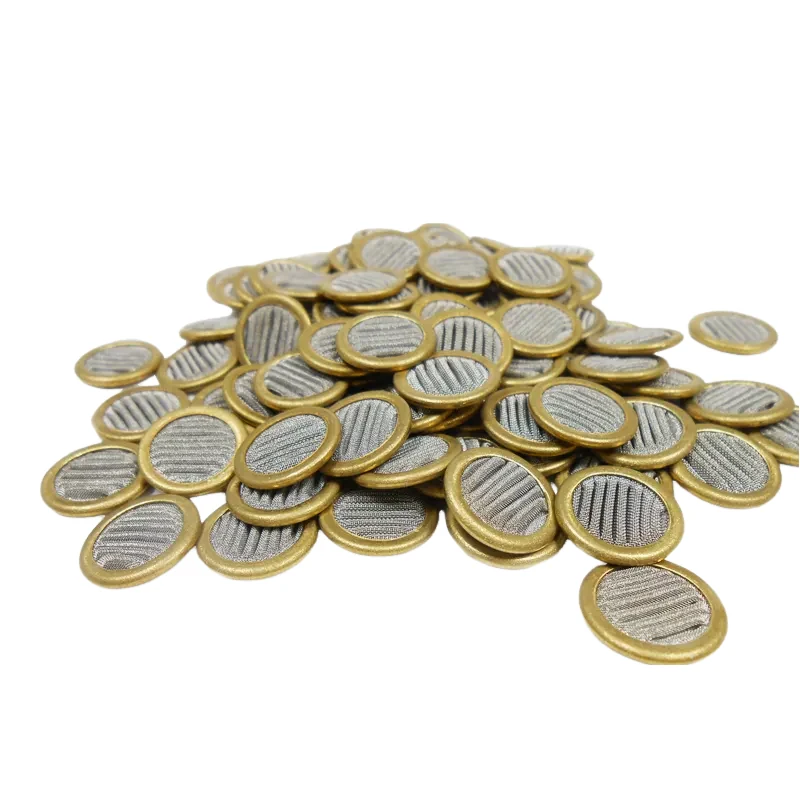

Due configurazioni di bordo

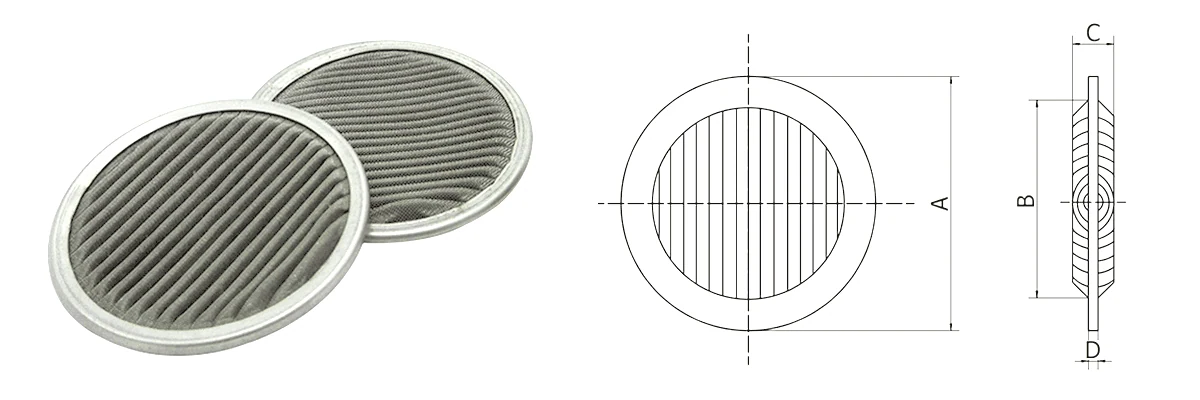

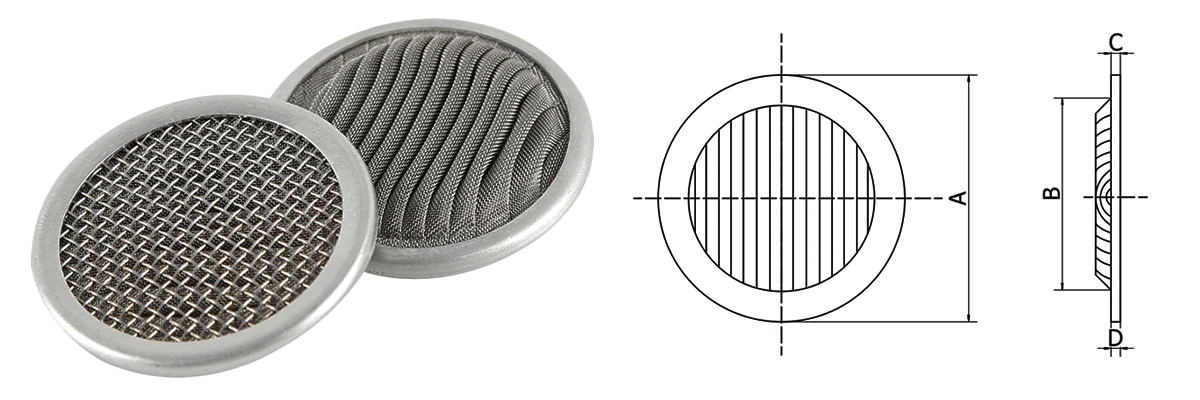

Versione con bordo e lato piano, e versione con bordo e lato pieghettato.
Protezione dei componenti
L'elemento rimuove i contaminanti che potrebbero ostruire o danneggiare i componenti di controllo.
Pulizia in produzione
Tutti i componenti si possono pulire a ultrasuoni prima del montaggio.
Progettazione su misura
Il produttore realizza disegni dedicati, anche come ricambio di macchine esistenti.
SPECIFICHE
Dati di riferimento del disco
I valori sotto riportati sono quelli previsti per la famiglia di dischi plissettati.
Le misure fuori elenco si realizzano su richiesta.
| Voce | Valore di riferimento |
|---|---|
| Corpo | Acciaio inox 304 e 316, rame |
| Misure | Da 3/8" a 5"; misure su misura disponibili |
| Grado di filtrazione | 1–200 µm |
| Pressione di collasso | 50 PSID |
| Costruzione | Rete metallica a strato singolo o multistrato |
| Materiali alternativi | Acciaio inox, Hastelloy, Inconel |
Sulla pressione di collasso
È il valore di famiglia, da confrontare con la pressione differenziale massima dell'impianto.
Sulle leghe
Le leghe speciali si scelgono quando il fluido è corrosivo o la temperatura è elevata.
DIMENSIONI STANDARD
Tabella dimensionale dei dischi plissettati
La tabella riporta le dimensioni standard con le tolleranze e l'area effettiva di filtrazione.
A è il diametro esterno, B il diametro interno, C lo spessore totale e D lo spessore del bordo.
| Voce | A · D.E. ±0,005" | B · D.I. ±0,015" | C · Spessore totale ±0,015" | D · Spessore bordo ±0,015" | Area effettiva (in²) |
|---|---|---|---|---|---|
| 1 | 0,375 | 0,300 | 0,100 | 0,015 | 0,220 |
| 2 | 0,5 | 0,420 | 0,150 | 0,020 | 0,660 |
| 3 | 0,625 | 0,490 | 0,170 | 0,030 | 1,000 |
| 4 | 0,75 | 0,615 | 0,170 | 0,030 | 1,600 |
| 5 | 1 | 0,875 | 0,170 | 0,030 | 3,300 |
| 6 | 1,375 | 1,250 | 0,170 | 0,030 | 6,600 |
Sulle unità
La tabella del produttore è in pollici e pollici quadrati: le misure vanno convertite solo dopo aver confermato il disegno.
Sul campo utile
Le misure vanno da 3/8" a 5"; tra i due estremi si definiscono misure intermedie su richiesta.
VANTAGGI
Perché la pieghettatura cambia il conto economico
I vantaggi si misurano su tre fronti: portata, durata e pulizia.
Portata elevata
La forma a pieghe aumenta superficie filtrante e capacità di trattenuta rispetto a una piastra piana, riducendo la pressione differenziale e il costo di filtrazione.
Vita utile lunga
I materiali impiegati, acciaio inox, Hastelloy, Inconel, hanno buona resistenza meccanica, alla corrosione e alle alte temperature.
Pulizia semplice
Il contaminante si rimuove con vapore surriscaldato, pulizia chimica o ultrasuoni. Dove serve superficie maggiore si passa alle cartucce plissettate o ai filtri plissettati in rete metallica.
Meno fermi macchina
La superficie maggiore riduce la frequenza degli interventi di manutenzione.
Flusso regolare
Il disegno del disco mantiene un flusso alto anche ad alta temperatura.
APPLICAZIONI
Dove si impiega il disco plissettato
Il disco plissettato si usa dove lo spazio è ridotto ma la portata è alta: raffreddamento, alimentazione di combustibile e aria, banchi prova.
Motori a turbina a gas
Filtrazione di combustibile e aria nei motori a turbina, dove si usano anche i filtri per polimeri dei circuiti di processo.
Carburanti e lubrificanti
Filtrazione di combustibili e oli lubrificanti.
Iniezione di combustibile e aria
Protezione degli iniettori e dei circuiti di alimentazione.
Banchi prova
Filtrazione su banchi di prova idraulici e di combustibile.
Ingressi di aspirazione
Protezione degli ingressi di aspirazione delle apparecchiature.
Sistemi di bordo aeronautici
Filtrazione di combustibile e aria nei sistemi dei motori aeronautici.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Con questi dati la proposta tecnica è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Fluido | Liquido o gas da trattare, con composizione e temperatura |
| Grado richiesto | Grado di filtrazione desiderato in µm |
| Dimensioni | Diametro esterno, diametro interno, spessore totale e spessore bordo |
| Tipo di bordo | Versione con lato piano o con lato pieghettato |
| Materiale | Acciaio inox 304 o 316, o lega speciale |
| Condizioni di esercizio | Pressione differenziale di esercizio |
| Impiego | Se il disco è un componente di serie o un ricambio di una macchina esistente |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Sul ricambio
Se il disco sostituisce un componente esistente, il disegno o il campione permette di replicare la geometria.
Sulla tenuta
Il tipo di bordo determina la tenuta: va scelto insieme all'alloggiamento.
Prodotti correlati
Dischi filtranti metallici
Panoramica delle famiglie di dischi filtranti metallici.

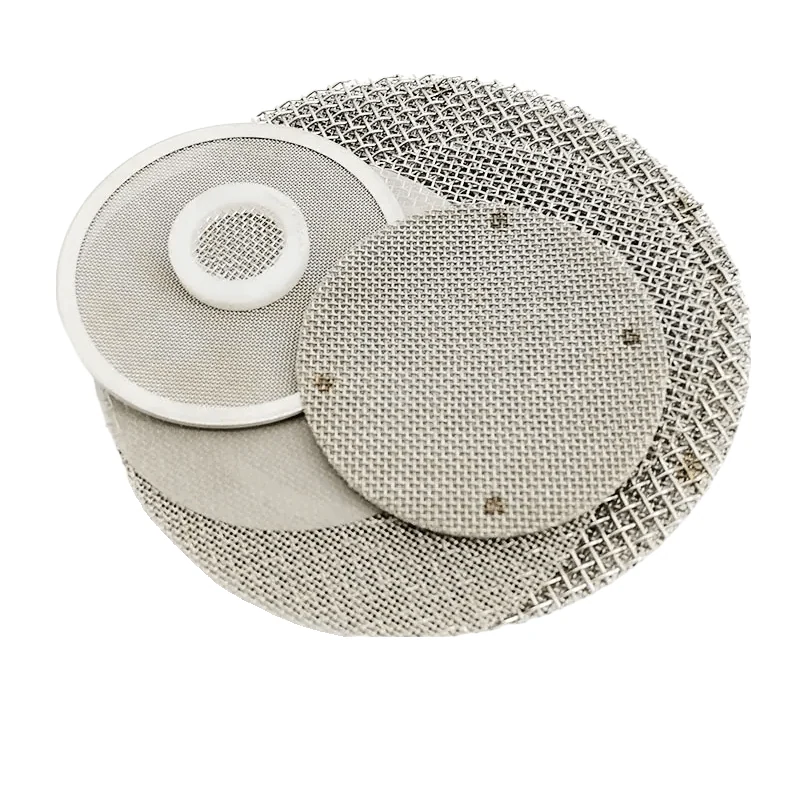

Dischi in rete metallica
Dischi in rete metallica per liquidi e gas.

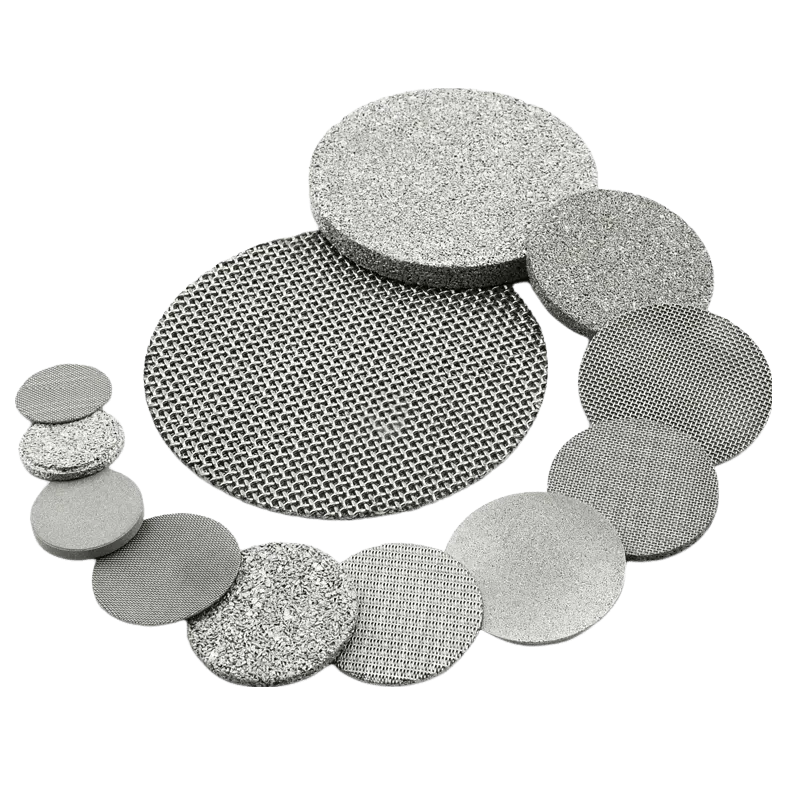

Dischi in metallo sinterizzato
Dischi sinterizzati con porosità interconnessa.
Filtri plissettati in rete metallica
Cartucce plissettate per portate elevate e alte pressioni differenziali.
Cartucce pieghettate in fibra sinterizzata
Cartucce plissettate con feltro di fibra metallica sinterizzata.

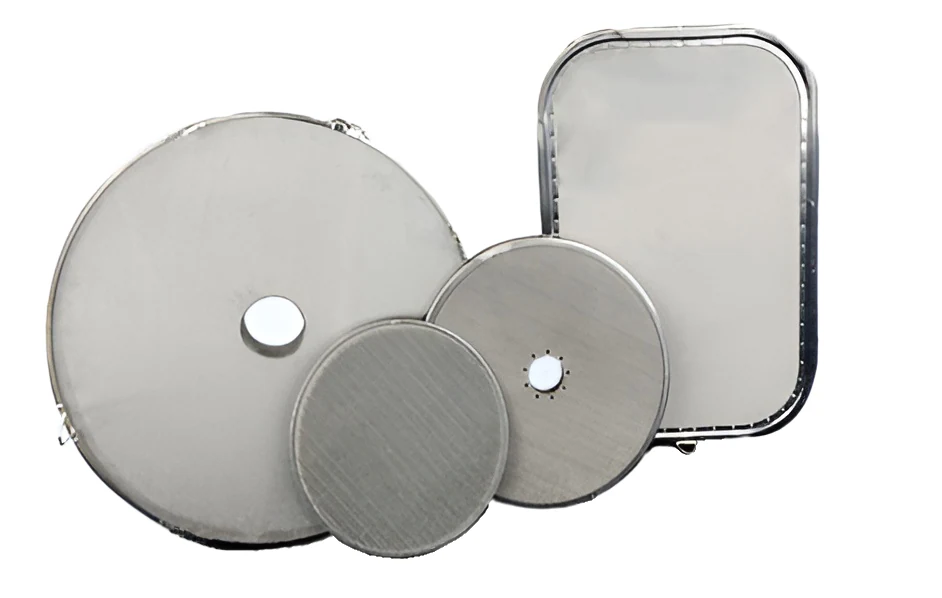

Filtri a foglia
Elementi a foglia per filtri a piastre e recupero catalizzatori.
INFORMAZIONI TECNICHE
Domande frequenti
Perché un disco plissettato al posto di un disco piano?
Perché la pieghettatura aumenta la superficie filtrante a parità di diametro. Più superficie significa più capacità di trattenere contaminante e una caduta di pressione più bassa a parità di portata, quindi meno fermi impianto e meno sostituzioni.
Il disco si monta su un alloggiamento esistente?
Sì. Le misure sotto riportate sono quelle standard e il produttore realizza anche disegni su misura sul diametro e sullo spessore richiesti. La verifica da fare è sulla tenuta: il disco con bordo ha una faccia piana e una pieghettata, e la tenuta si forma sulla faccia della flangia.
Che differenza c'è tra un disco in rete metallica e uno sinterizzato?
Il disco plissettato nasce da rete metallica, anche multistrato, ed è la soluzione per filtrazione precisa con costi contenuti. Il disco sinterizzato nasce da rete sinterizzata, fibra o polvere metallica: ha porosità più rigida e uniforme e si usa quando serve una struttura più robusta o un grado più fine.
Come si pulisce un disco filtrante?
Si può rimuovere il contaminante con vapore surriscaldato, pulizia chimica o pulizia a ultrasuoni. In produzione tutti i componenti sono puliti a ultrasuoni, quindi il disco arriva pronto al montaggio; in esercizio il metodo si sceglie sul tipo di contaminante.
Che pressione differenziale regge il disco?
La pressione di collasso è 50 PSID per questa famiglia, con gradi da 1 a 200 µm. Il valore di collasso è un dato di famiglia: va confrontato con la pressione differenziale massima prevista dall'impianto.
Che temperatura può sopportare il disco?
Il disco è in acciaio inox 304 o 316 o in altre leghe, e il disco resiste bene alle alte temperature e alla corrosione. Per servizi con temperatura o aggressività particolari si scelgono leghe come Hastelloy o Inconel: la scelta va fatta sul fluido, non solo sul valore di temperatura.
I dischi plissettati si usano solo in ambito aeronautico?
No. La famiglia è nata su applicazioni aeronautiche e di turbina, ma si usa in tutte le situazioni con poco spazio e portata elevata: raffreddamento di apparecchiature elettriche, carburanti e lubrificanti, banchi prova e ingressi di aspirazione vuoto. Il vincolo è l'ingombro disponibile.
Richiedi un preventivo tecnico
Per definire il disco, indicare fluido, grado richiesto, diametro esterno e interno, spessore, tipo di bordo e materiale.
