Filtrazione continua
Il sistema autopulente lavora in esercizio e non richiede l’apertura del filtro per la pulizia.
Sistemi di filtrazione industriale per liquidi e gas.
SISTEMI DI FILTRAZIONE · LIQUIDI, SOLIDO-LIQUIDO, GAS CALDI
Sistemi di filtrazione industriale per liquidi
Un sistema di filtrazione industriale comprende l’alloggiamento, gli elementi filtranti e il sistema di pulizia: è la soluzione quando serve filtrare un flusso continuo, un fluido denso o un gas di processo.
La gamma copre sistemi autopulenti con controlavaggio (20 psi minimi in pressione positiva), filtri a candela a cicli, filtri per acqua serie EL e depolveratori per gas caldi oltre 250 °C.
- Autopulente
- Filtri a candela
- Serie EL per acqua
- Gas caldi oltre 250 °C
PRESTAZIONE
Che cosa comprende un sistema di filtrazione
Un sistema di filtrazione industriale comprende l’alloggiamento, gli elementi filtranti e il sistema di pulizia o sostituzione: è la soluzione che si adotta quando serve filtrare un flusso continuo, solido-liquido o un gas di processo.
La gamma copre quattro famiglie: sistemi autopulenti, filtri a candela, filtri per acqua della serie EL e depolveratori per gas caldi, con configurazioni standard o su misura.
Liquidi densi e viscosi
La superficie filtrante e il media si dimensionano sulla viscosità del fluido.
Gas caldi oltre 250 °C
I depolveratori per gas caldi filtrano processi ed effluenti ad alta temperatura.
FAMIGLIE DI SISTEMI
Le famiglie di sistemi di filtrazione
Le famiglie si distinguono per il tipo di fluido e per il modo in cui si ripristina il media: controlavaggio automatico, ciclo a pressione con scarico della torta, sostituzione dell’elemento.
Ogni scheda porta alla pagina di dettaglio, con i dati tecnici e i criteri di selezione.
Sistema di filtrazione autopulente
Filtrazione in continuo con controlavaggio automatico: funziona in pressione positiva e richiede 20 psi minimi per pulire il media.

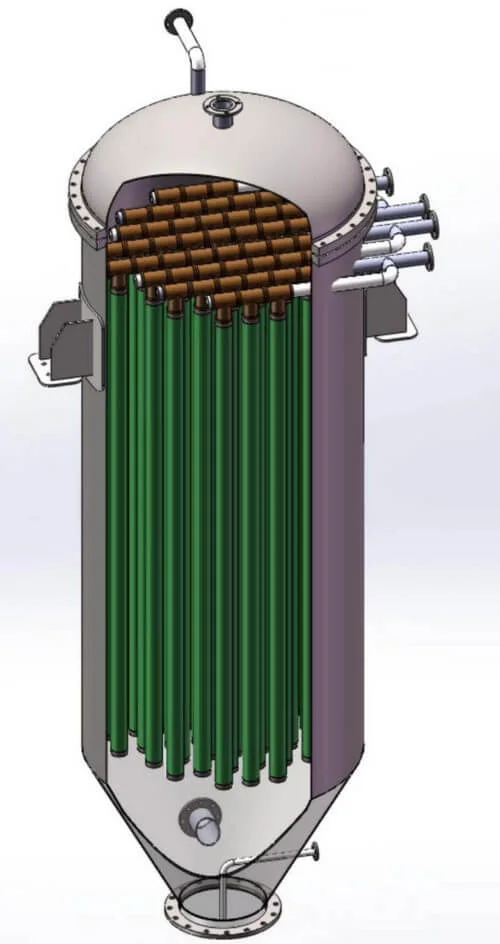

Filtro a candela industriale
Filtro a pressione a cicli per chiarificazione, ispessimento e scarico della torta.
Filtro industriale per acqua serie EL
Soluzione compatta per la filtrazione di acqua di processo e di raffreddamento.

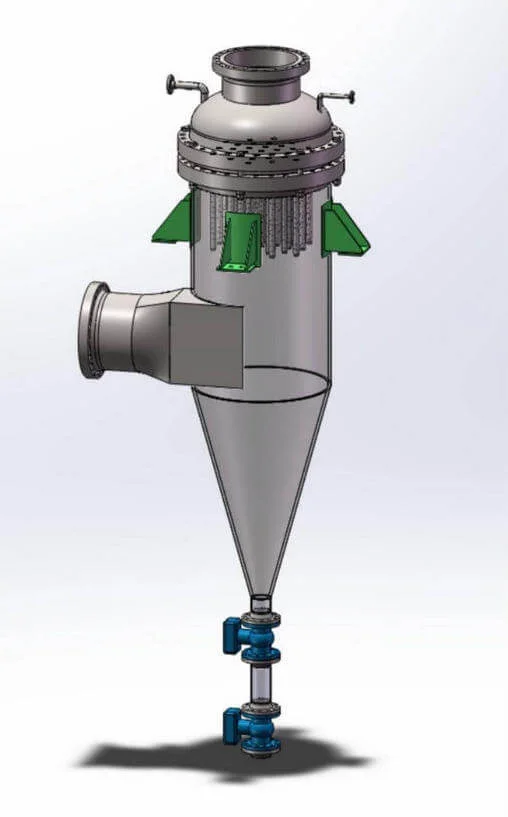

Depolveratore per gas caldi
Filtrazione di processi ed effluenti a temperatura superiore a 250 °C, anche come sostituzione di impianti esistenti.
CONFRONTO
Come si sceglie il sistema
La scelta parte dal fluido e dal grado di filtrazione richiesto, e si decide poi sul modo di ripristino: controlavaggio, ciclo a pressione o sostituzione dell’elemento.
Il secondo fattore è la continuità: se la linea non può fermarsi, il sistema deve pulirsi in esercizio.
| Sistema | Fluido | Ripristino del media |
|---|---|---|
| Autopulente | Liquidi con carico di solidi continuo | Controlavaggio automatico in pressione positiva, con 20 psi minimi |
| Filtro a candela | Liquidi con solidi da recuperare o torta da scaricare | Cicli a pressione con distacco della torta |
| Filtro per acqua serie EL | Acqua di processo e di raffreddamento | Sostituzione o pulizia dell’elemento |
| Depolveratore per gas caldi | Processi ed effluenti oltre 250 °C | Pulizia del media e sostituzione degli elementi |
SELEZIONE
Come si definisce il sistema
Si parte da portata, grado di filtrazione e caratteristiche del fluido. Da questi dati derivano superficie filtrante, numero di elementi e tipo di pulizia.
Per i sistemi autopulenti va verificata anche la pressione di linea disponibile, perché il controlavaggio richiede un valore minimo.
Fluido
Liquido, solido-liquido o gas: determina la famiglia e il materiale.
Grado di filtrazione
Si definisce sulla particella da trattenere, in µm.
Portata e perdita di carico
Determinano la superficie filtrante e il numero di elementi.
Viscosità e densità
Nei liquidi densi la superficie filtrante necessaria cresce a parità di portata.
Pressione disponibile
Per il controlavaggio automatico servono almeno 20 psi di pressione positiva.
Temperatura
Oltre 250 °C si passa ai depolveratori per gas caldi.
APPLICAZIONI
Dove si usano i sistemi di filtrazione
I sistemi si impiegano dove la filtrazione è parte del processo produttivo e non un’operazione accessoria.
Acqua di processo
Filtrazione di acqua di processo, di raffreddamento e di alimentazione.
Industria chimica
Filtrazione di fluidi di processo e di prodotti liquidi.
Trattamento solido-liquido
Separazione di solidi da liquidi con recupero o scarico del solido.
Liquidi densi e viscosi
Filtrazione di oli, resine e fluidi ad alta viscosità.
Gas e fumi di processo
Filtrazione gas-solido di processi ed effluenti ad alta temperatura.
Sostituzione di impianti
Adeguamento o sostituzione di sistemi di filtrazione esistenti.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Con questi dati la proposta tecnica è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Fluido | Liquido, solido-liquido o gas, con natura e compatibilità |
| Portata | Portata di progetto e continuità di esercizio |
| Grado di filtrazione | Grado richiesta in µm |
| Condizioni di esercizio | Pressione, temperatura, viscosità e concentrazione dei solidi |
| Pressione di linea | Necessaria per verificare il controlavaggio automatico (minimo 20 psi) |
| Destinazione del solido | Recupero del solido o scarico della torta |
| Vincoli di installazione | Spazio disponibile e connessioni di linea |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Per il sistema autopulente
Indicare la pressione disponibile in linea permette di verificare subito la fattibilità del controlavaggio.
Per i gas caldi
Indicare la temperatura di esercizio orienta la scelta del media e della costruzione.
Prodotti correlati
Elementi filtranti industriali
Panoramica delle famiglie di elementi filtranti in acciaio inox.
Filtro industriale per acqua serie EL
Filtro compatto per acqua di processo e di raffreddamento.
Filtri a candela industriali
Filtro a pressione a cicli con scarico della torta.
Separatori di nebbie a letto di fibre
Abbattimento di nebbie e aerosol dai gas di processo.
Materiali filtranti industriali
Reti, feltri e compositi sinterizzati per la filtrazione.
Foglie filtranti per filtri a pressione
Elementi a foglia per filtri a pressione.
INFORMAZIONI TECNICHE
Domande frequenti
Quando conviene un sistema autopulente e quando un filtro a pulizia manuale?
Il sistema autopulente conviene quando la linea non può fermarsi per la pulizia e quando il carico di solidi è continuo: il controlavaggio avviene in esercizio e non richiede l’apertura del filtro. Il filtro a pulizia manuale si sceglie quando le fermate sono programmabili o quando il contaminante si concentra in pochi lotti.
Quale pressione serve per il controlavaggio automatico?
Il sistema autopulente lavora in pressione positiva e la pressione minima necessaria per pulire efficacemente il media è 20 psi. Se la linea non garantisce questo valore, il controlavaggio non è completo e va prevista una soluzione diversa.
Si possono filtrare liquidi densi o viscosi?
Sì. I sistemi di filtrazione per liquidi densi si dimensionano aumentando la superficie filtrante e scegliendo il media e il tipo di pulizia in funzione della viscosità: a parità di portata un liquido denso richiede più superficie del previsto per un liquido a bassa viscosità.
Si possono filtrare gas caldi e fumi di processo?
Sì. Il depolveratore per gas caldi lavora con temperatura di esercizio superiore a 250 °C, ed è impiegato in processi chimici e petrolchimici per la filtrazione gas-solido di processi ed effluenti.
Che differenza c’è tra un sistema di filtrazione e un elemento filtrante?
L’elemento filtrante è il componente che trattiene le particelle; il sistema di filtrazione è l’insieme che lo contiene, lo collega alla linea e gestisce la pulizia o la sostituzione. Se serve il ricambio si fornisce l’elemento, se serve l’impianto completo si fornisce il sistema.
Si può sostituire un impianto di filtrazione esistente?
Sì. Gli impianti si forniscono anche come sostituzione di sistemi esistenti, con adattamento alle connessioni e ai vincoli di spazio già presenti, in particolare per i filtri per gas caldi.
Che differenza c’è tra filtrazione in continuo e filtrazione a lotti?
Nella filtrazione in continuo il flusso non si interrompe: il sistema si pulisce in esercizio con il controlavaggio, ed è la scelta obbligata quando la linea non può fermarsi. Nella filtrazione a lotti la filtrazione e il ripristino si alternano, come nel filtro a candela, dove il ciclo si chiude con il distacco della torta.
Richiedi un preventivo tecnico
Per un impianto nuovo o la sostituzione di uno esistente, indicare fluido, portata, grado di filtrazione e condizioni di esercizio.
