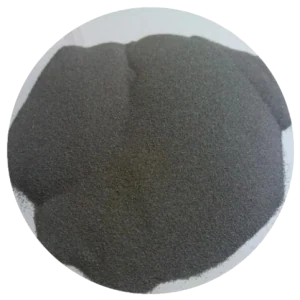

Miscelazione delle polveri
Polveri metalliche di granulometrie diverse vengono miscelate per ottenere proporzioni uniformi e costanti.

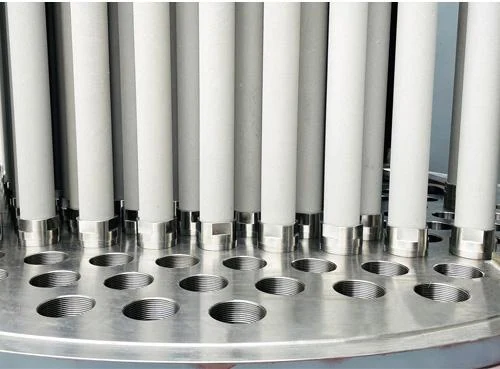

Elementi filtranti in polvere metallica sinterizzata per gas caldi.
GAS CALDI · ELEMENTI IN POLVERE METALLICA SINTERIZZATA

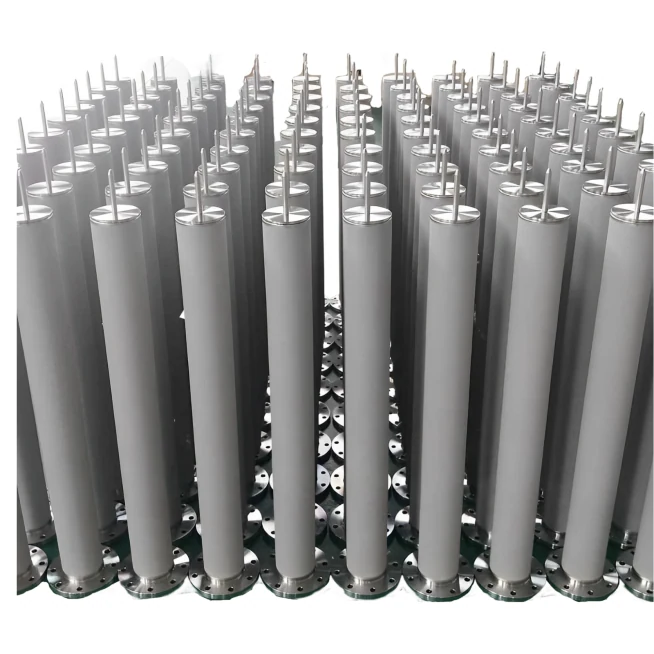

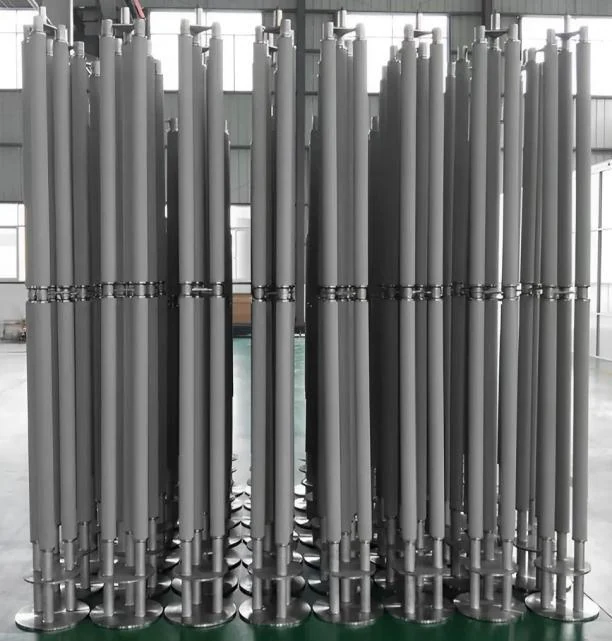

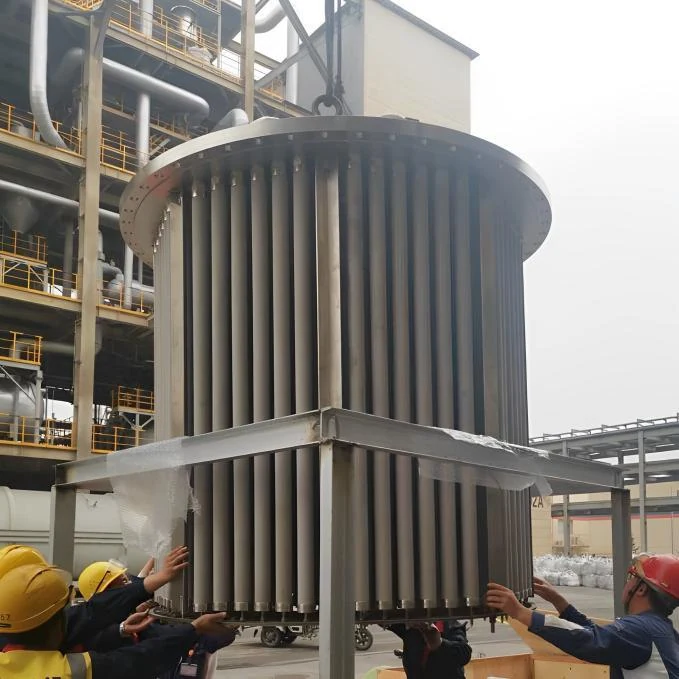

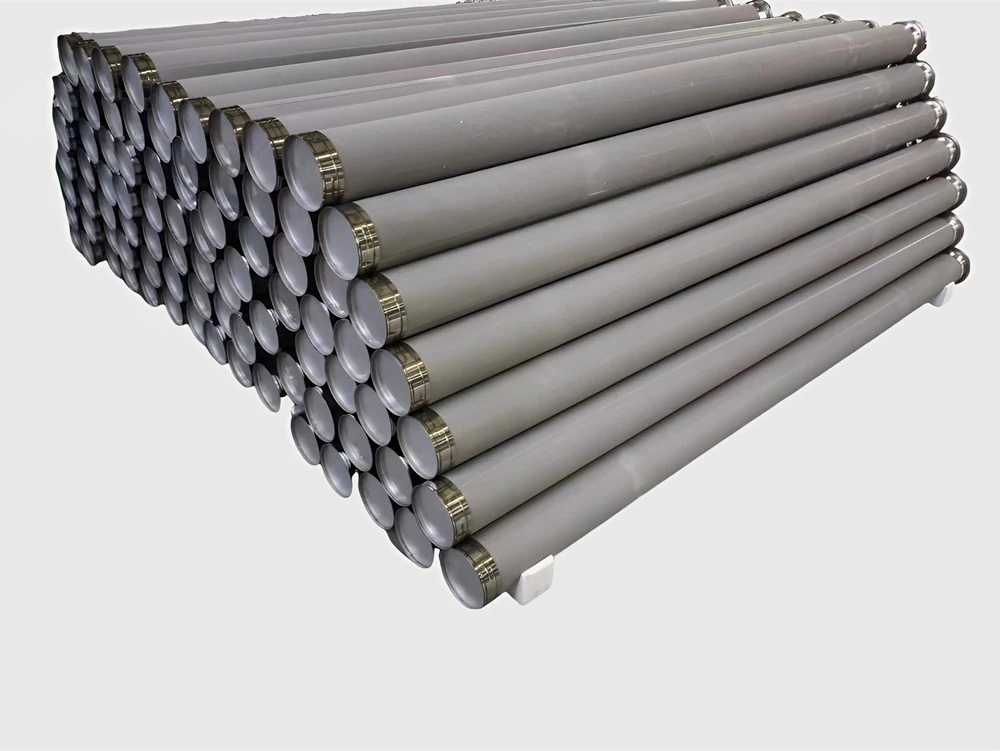

Filtri per gas caldi in polvere metallica sinterizzata
Gli elementi in polvere metallica sinterizzata separano le particelle solide dai gas caldi fino a 900 °C, con gradi da 0,1 µm e struttura interamente saldata.
La dimensione dei pori è controllata alla pressione al punto di bolla, il che rende ripetibile il grado di filtrazione; le versioni in Fe3Al sono previste per atmosfere ossidanti e ricche di zolfo.
- Gradi da 0,1 µm
- Fino a 900 °C
- Filtrazione superficiale
- Fe3Al per zolfo
- Lunghezza 15 000 mm
STRUTTURA
Com'è fatto l'elemento in polvere sinterizzata
L'elemento nasce dalla pressatura e dalla sinterizzazione sotto vuoto di polveri metalliche di granulometrie diverse: la combinazione delle due operazioni determina la distribuzione dei pori, la resistenza meccanica e la permeabilità del mezzo filtrante.
La distribuzione uniforme delle aperture e la struttura interamente saldata danno un grado di filtrazione affidabile, con specifiche di punto di bolla definite: è la soluzione pensata per il funzionamento prolungato di unità filtranti con pulizia a impulsi inversi.
Il materiale di partenza è lo stesso dei componenti in metallo poroso sinterizzato e degli elementi in polvere metallica sinterizzata.
Struttura interamente saldata
L'assieme è completato mediante saldatura, senza giunzioni che possano muoversi in esercizio.
Punto di bolla come specifica
La dimensione dei pori è controllata alla pressione al punto di bolla, non solo sulla carta.
Filtrazione superficiale
Il deposito resta sulla superficie dell'elemento, dove la pulizia riesce a rimuoverlo.

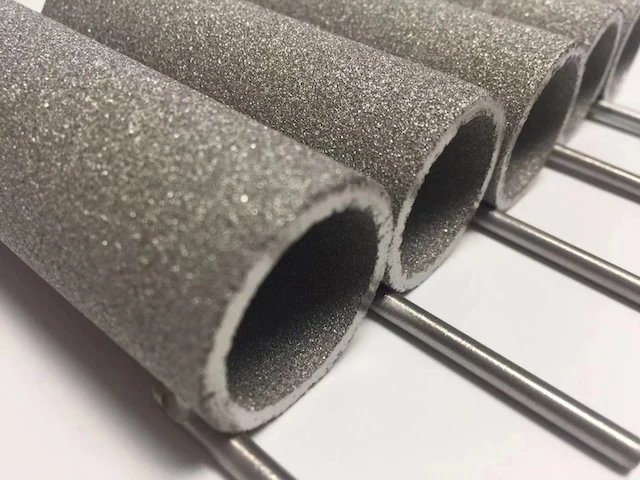

Fe3Al
Il composto intermetallico sinterizzato Fe3Al è indicato per la resistenza all'ossidazione ad alta temperatura e alle atmosfere ricche di zolfo.

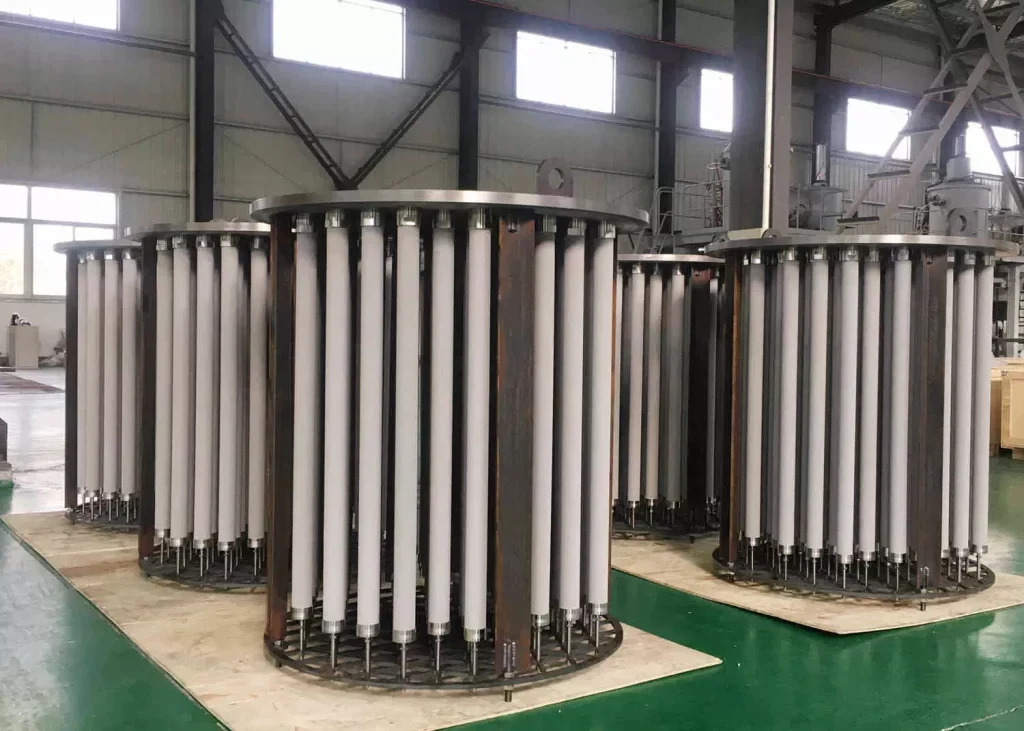

Personalizzazione dell'assieme
Quantità e lunghezze degli elementi si integrano nell'unità filtrante secondo le esigenze del cliente, con accessori dedicati.
Esperienza applicativa
I componenti realizzati con questo materiale, come i filtri per gassificazione, sono commercializzati da 35 anni.
SCHEDA TECNICA
Scheda tecnica degli elementi FTS-D
La scheda riporta, per ogni codice, porosità, pressione al punto di bolla, grado di efficienza, coefficiente di permeabilità e resistenza a compressione.
I valori di permeabilità crescono con il grado: un elemento più fine trattiene di più ma richiede più superficie per la stessa portata.
| Codice | Porosità (%) | Pressione al punto di bolla (Pa) | Grado di efficienza (98% µm) | Coefficiente di permeabilità m³/(m²·h·kPa) | Resistenza a compressione (MPa) |
|---|---|---|---|---|---|
| FTS-D0.5 | 18 | 12 800 | 1 | 20 | 5 |
| FTS-D1.0 | 22 | 10 500 | 3 | 25 | 5 |
| FTS-D2.0 | 30 | 6 000 | 5 | 40 | 5 |
| FTS-D5.0 | 30 | 4 750 | 6,5 | 60 | 4,8 |
| FTS-D8 | 30 | 4 200 | 8,5 | 80 | 4,5 |
| FTS-D10 | 32 | 4 000 | 10 | 90 | 4,5 |
| FTS-D15 | 35 | 2 000 | 15 | 170 | 4 |
| FTS-D20 | 45 | 1 600 | 25 | 400 | 3 |
| FTS-D30 | 46 | 1 200 | 36 | 650 | 2 |
| FTS-D50 | 46 | 800 | 50 | 750 | 2 |
SPECIFICHE
Dimensioni, gradi e materiali
Oltre ai codici di scheda, l'elemento si definisce su lunghezza, diametro, grado e materiale.
Materiali speciali, dimensioni e forme possono essere personalizzati. Per separazioni con membrane continue si vedano le membrane metalliche porose.
| Voce | Valore di riferimento |
|---|---|
| Lunghezza | 10–15 000 mm; oltre 1 500 mm gli elementi si realizzano per saldatura |
| Diametro esterno | 10–400 mm |
| Grado del mezzo filtrante | 0,1–50 µm |
| Temperatura | Resistenza alle alte temperature fino a 900 °C |
| Acciai inox | SS316L, 304L, 310S, 904L |
| Leghe e metalli | Fe3Al, titanio, Hastelloy C-22, C-276 e XB-2, Inconel 600, 625 e 800, Monel 400, nichel |
| Configurazione | Estremità aperta o chiusa, secondo il progetto |
| Personalizzazioni | Materiali speciali, dimensioni e forme su richiesta |
Sulla lunghezza
Le unità filtranti possono integrare elementi di lunghezza diversa nella stessa installazione.

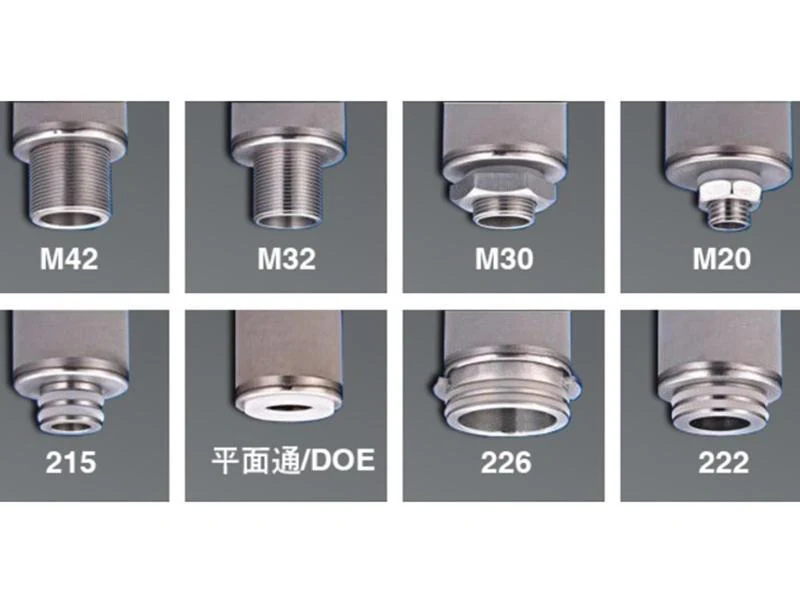

Sulle estremità
La scelta tra estremità aperta e chiusa dipende dal tipo di alloggiamento e di fissaggio.
PROCESSO PRODUTTIVO
Le tre fasi di produzione
Il processo produttivo degli elementi in polvere metallica sinterizzata per gas caldi segue tre fasi principali.

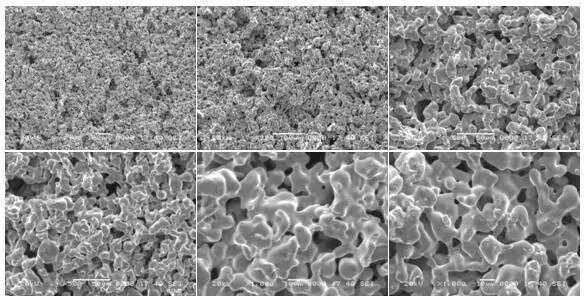

Nell'immagine al microscopio elettronico a scansione si vedono i pori e i micropori superficiali del mezzo filtrante: la cattura delle particelle fini è più efficiente nelle applicazioni di separazione gas-solido ad alta temperatura.

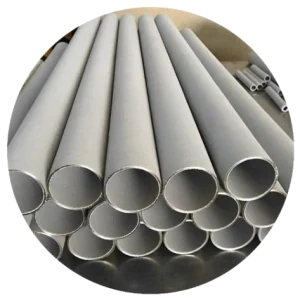

Formatura e taglio
Il tubo metallico poroso viene formato dopo la sinterizzazione sotto vuoto e successivamente tagliato.
Saldatura dell'assieme
L'elemento metallico poroso per gas caldi viene completato mediante saldatura.
CARATTERISTICHE
Che cosa garantisce l'elemento
Le caratteristiche sotto riportate valgono per questa famiglia di elementi.
Resistenza e stabilità dimensionale
Alta resistenza meccanica e stabilità di forma in esercizio.
Nessuna migrazione del mezzo
Non c'è rilascio di materiale filtrante a valle e quindi nessuna contaminazione secondaria.
Grado di filtrazione
Grado elevata, fino a 0,1 µm.
Permeabilità
Permeabilità elevata grazie al design asimmetrico dello strato filtrante.
Filtrazione superficiale
Il deposito resta in superficie, dove la pulizia può rimuoverlo.
Controlavaggio efficace
La struttura superficiale permette di recuperare la perdita di carico con il lavaggio inverso.
Durata estesa
La combinazione di materiale e struttura porta a una vita utile più lunga. La stessa tecnologia è alla base del feltro metallico sinterizzato.
APPLICAZIONI

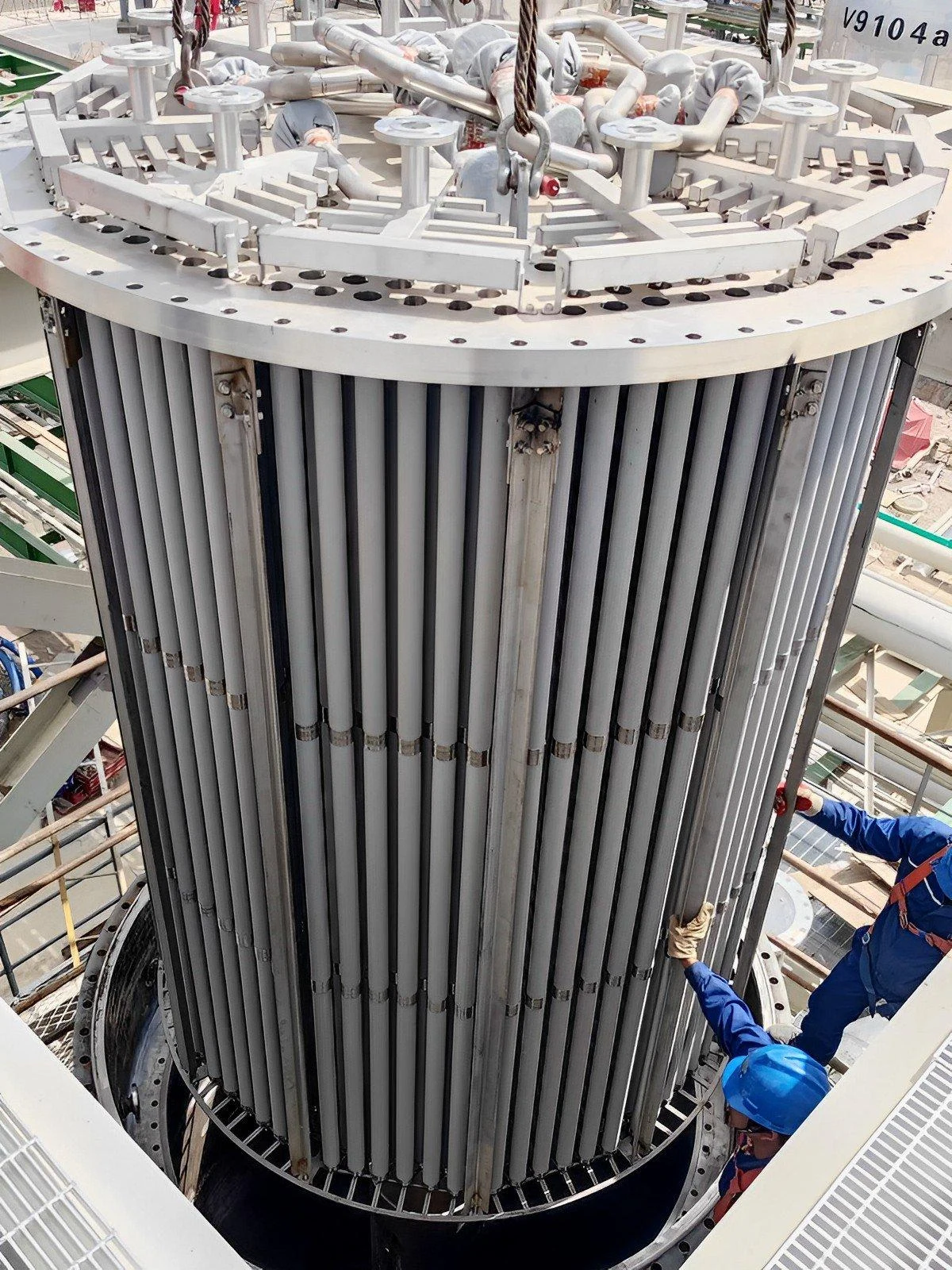

Dove si impiegano questi elementi
La separazione gas-solido ad alta temperatura è l'impiego principale, ma la stessa struttura porosa si usa anche su liquidi.
Filtrazione di catalizzatori
Protezione e recupero dei catalizzatori nei processi chimici, dove si usano anche i filtri a foglia degli impianti a piastre.
Filtrazione di liquidi e gas
Impiego generale su fluidi di processo.
Recupero della soluzione madre
Recupero nel processo di produzione del PTA.
Industria alimentare e bevande
Filtrazione nei processi alimentari.
Letto fluido bollente
Elementi per applicazioni a letto fluido.
Lavaggio e aerazione dei liquidi
Distribuzione di gas e lavaggio di liquidi di processo.
PREPARAZIONE DELLA FORNITURA
Dati per la richiesta di offerta
Con questi dati la proposta tecnica è immediatamente verificabile.
| Voce | Informazioni da includere |
|---|---|
| Fluido | Gas o liquido da trattare, con composizione e aggressività |
| Contaminante | Natura e dimensione delle particelle da separare |
| Grado richiesto | Grado di filtrazione desiderato in µm, o la particella da trattenere |
| Condizioni di esercizio | Temperatura e pressione di esercizio |
| Portata | Portata di progetto |
| Geometria | Lunghezza, diametro esterno e tipo di estremità |
| Atmosfera | Presenza di zolfo o condizioni di ossidazione che richiedono Fe3Al |
| Fornitura | Quantità, destinazione e data richiesta di consegna |
Sul codice
Se è già definito un grado, indicarlo permette di risalire subito al codice FTS-D corrispondente.
Sull'atmosfera
Segnalare la presenza di zolfo orienta la scelta tra acciaio inox e Fe3Al.
Prodotti correlati
Metallo poroso sinterizzato
Componenti porosi ottenuti da polveri metalliche sinterizzate.
Filtri in polvere metallica
Elementi filtranti in polvere di metallo sinterizzato.
Membrane metalliche porose
Membrane porose per separazione fine e filtrazione di processo.

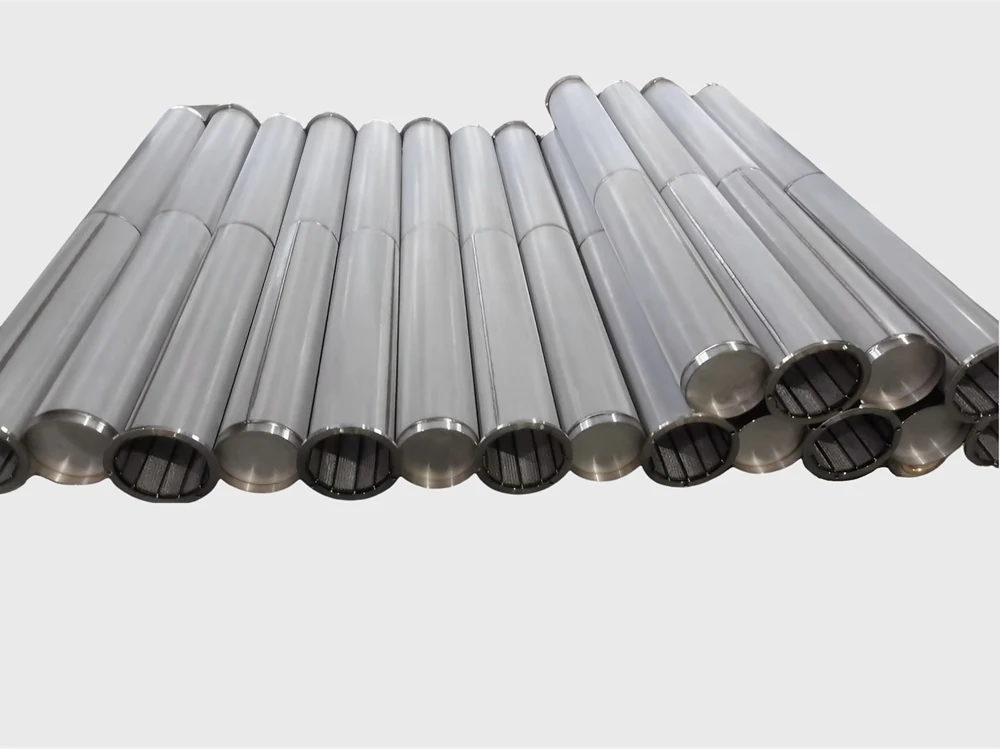

Filtri in feltro per gas caldi
Elementi in feltro di fibra metallica per gas caldi.

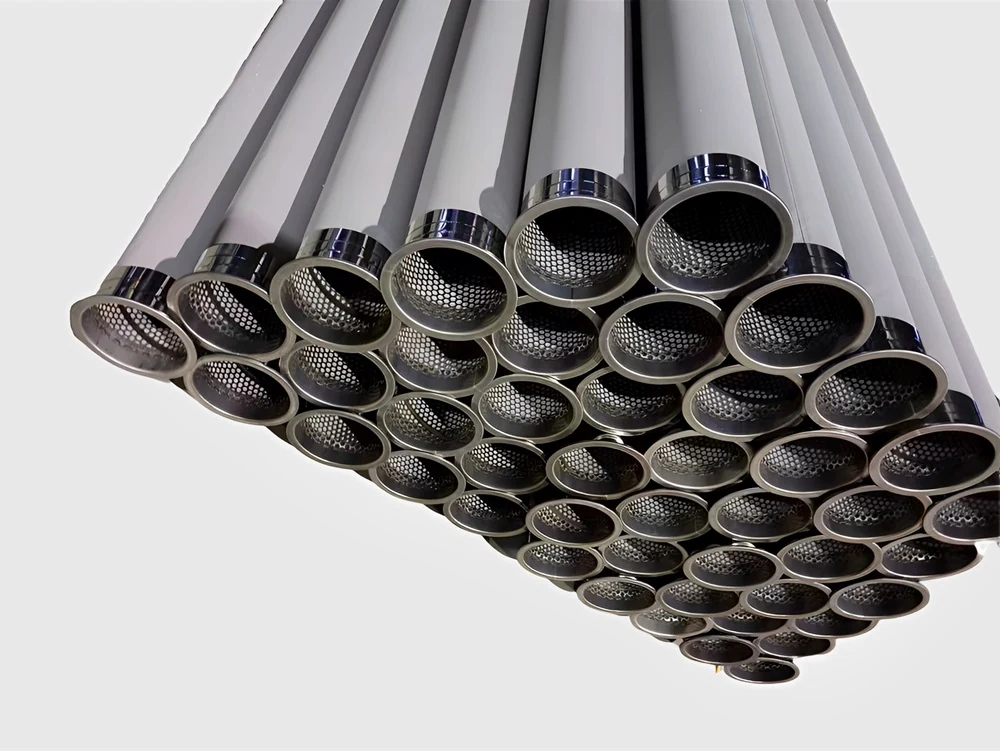

Filtro standard per gas caldi
Elemento a rete metallica con strato di polvere asimmetrico.
Elementi filtranti industriali
Panoramica delle famiglie di elementi filtranti in acciaio inox.
INFORMAZIONI TECNICHE
Domande frequenti
Che differenza c'è tra un elemento in polvere sinterizzata e uno in feltro di fibra metallica?
La polvere sinterizzata nasce da grani di lega pressati e sinterizzati e lavora in filtrazione superficiale, con gradi molto fini e una struttura porosa rigida. Il feltro di fibra nasce da fibre metalliche non tessute e può lavorare anche in profondità, quindi trattiene particelle in tutto lo spessore.
Il grado indicato in scheda è assoluto o nominale?
La scheda FTS-D riporta un grado di efficienza al 98%, cioè la dimensione della particella trattenuta con quella resa, insieme alla pressione al punto di bolla che la caratterizza. È un criterio più severo di un semplice valore nominale.
A che cosa serve la pressione al punto di bolla?
Serve a identificare la dimensione dei pori in modo ripetibile. Si misura la pressione alla quale l'aria comincia a passare attraverso il mezzo filtrante bagnato: è il controllo che garantisce che il grado di filtrazione resti lo stesso da un lotto all'altro.
Il Fe3Al è necessario o basta l'acciaio inox?
Dipende da che cosa contiene il gas. Se ci sono zolfo e ossidazione spinta, il composto intermetallico è la scelta prevista dal produttore; se l'atmosfera non è aggressiva, l'acciaio inossidabile basta e costa meno. La decisione va presa sulla composizione reale del gas, non sulla temperatura da sola.
Si può sostituire l'elemento senza cambiare l'unità filtrante?
Sì. Gli elementi si realizzano con diverse configurazioni di estremità, aperte o chiuse, e con quantità e lunghezze diverse all'interno della stessa unità filtrante. La sostituzione va comunque verificata su piastra di separazione, attacco e passo.
Come si verifica che la rigenerazione funzioni?
Si guarda la perdita di carico dopo ogni ciclo di pulizia. Se torna al valore iniziale, il deposito è stato rimosso; se resta alta, la superficie filtrante non è stata ripulita in modo efficace e l'elemento va ispezionato.
Che personalizzazioni sono possibili?
Materiali speciali, dimensioni e forme sono personalizzabili. Le lunghezze oltre 1 500 mm si realizzano per saldatura, e le configurazioni di estremità si definiscono sul progetto.
