Separazione e filtrazione di processo con materiale selezionato in funzione della composizione chimica.

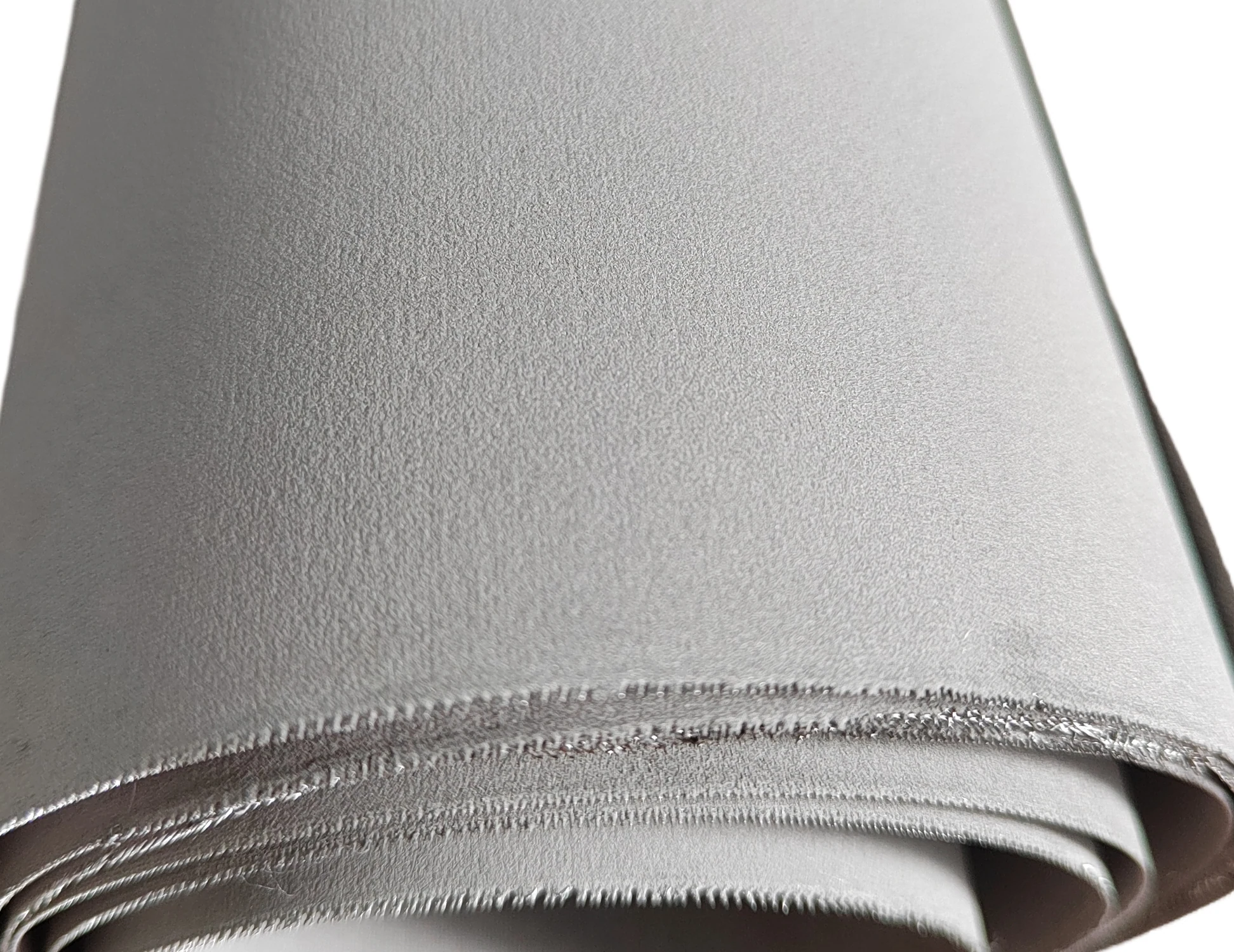

Rotolo di membrana metallica porosa composita in polvere e rete metallica sinterizzata.
MEMBRANA COMPOSITA PWMCPS · FORNITURA IN ROTOLI

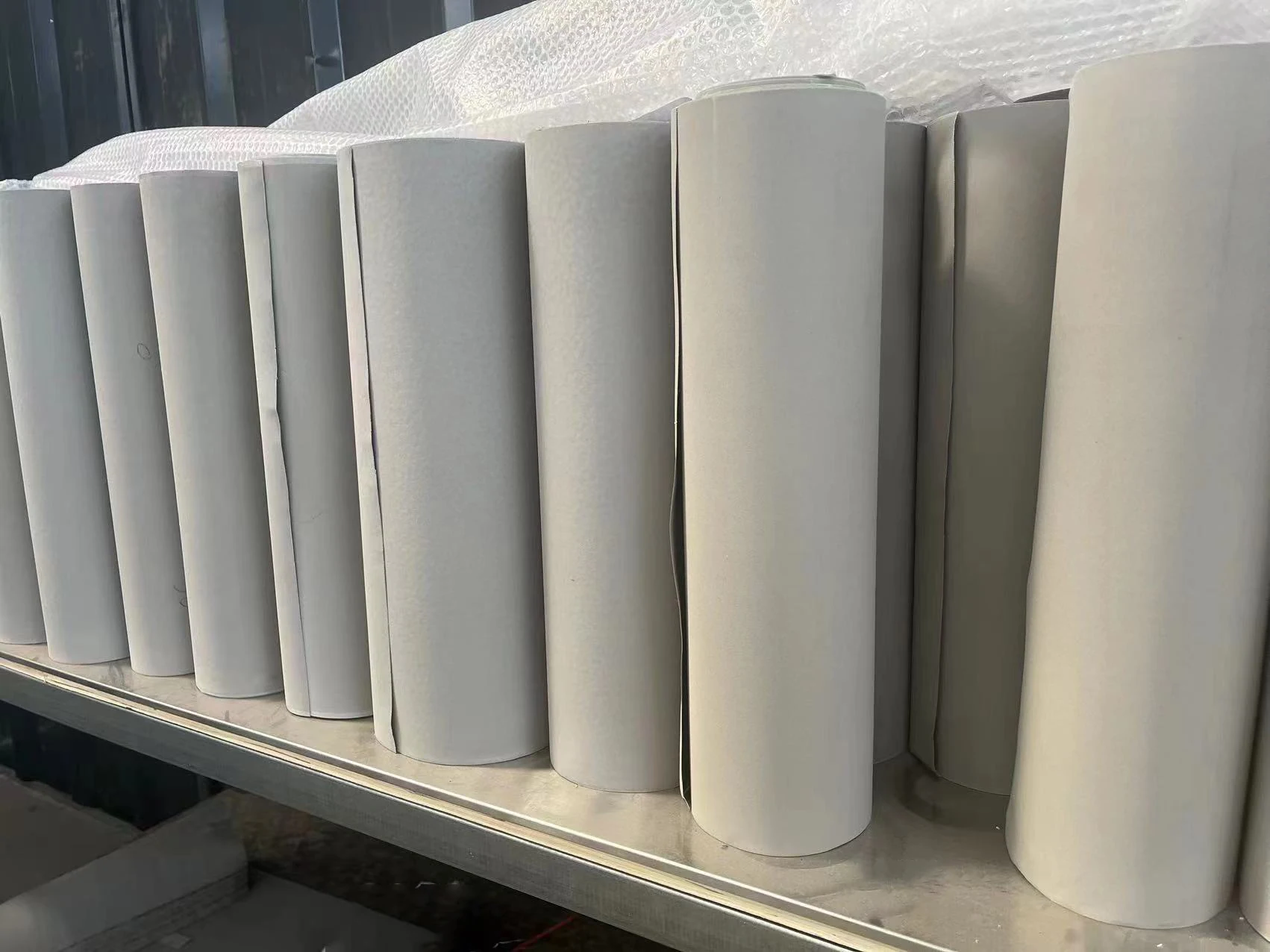

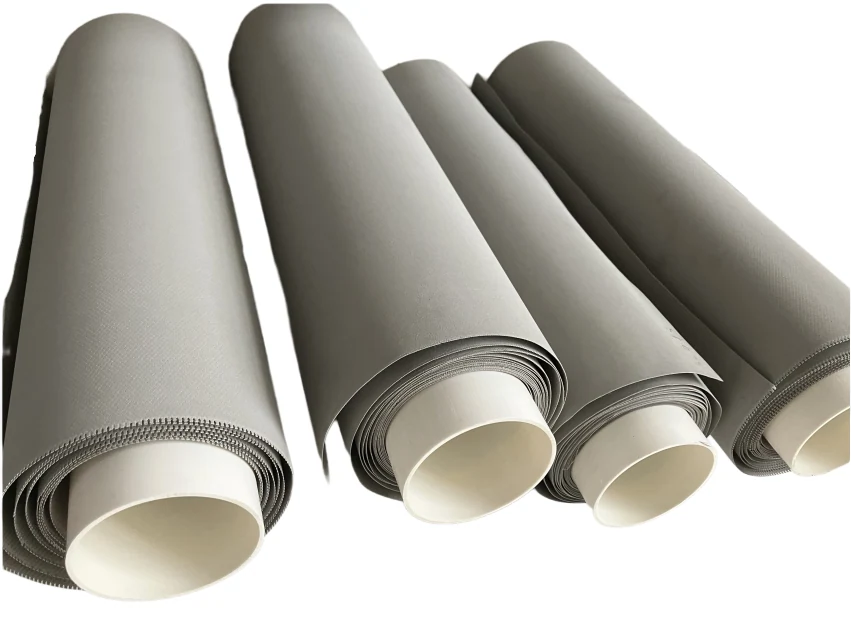

Membrane filtranti metalliche porose in rotoli
Produciamo membrane filtranti metalliche porose in rotoli combinando polvere metallica e rete tessuta mediante laminazione e sinterizzazione in fase solida.
Lo spessore è 0,3–0,5 mm, la larghezza 200–500 mm e la lunghezza 20–50 m per rotolo, con una superficie adatta alla pulizia mediante controsoffiaggio.
- PWMCPS
- 0,3–0,5 mm
- 200–500 mm
- 20–50 m/rotolo
- Fino a 315 °C
STRUTTURA PWMCPS
Caratteristiche e funzionamento

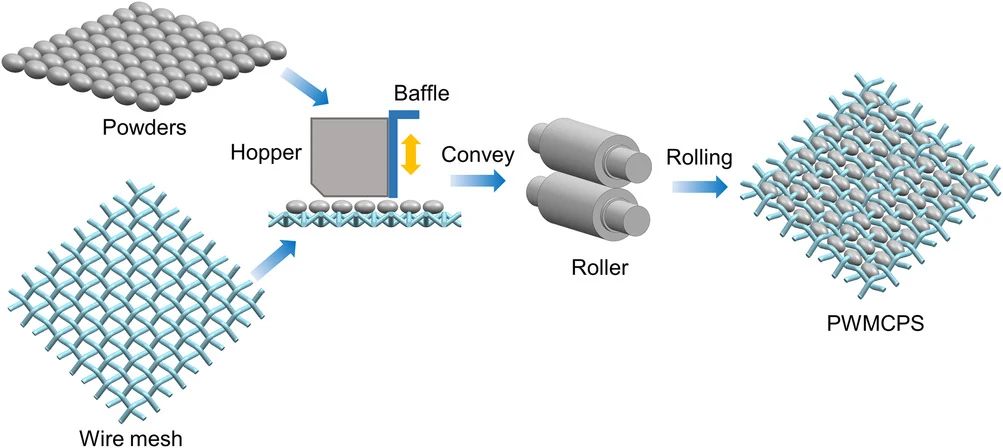

Produciamo la membrana combinando polvere metallica e rete metallica, quindi applichiamo laminazione e sinterizzazione in fase solida secondo il processo PWMCPS.
La rete finemente tessuta sostiene lo strato permeabile, mentre la polvere ultrafine sinterizzata forma micropori uniformi che lasciano passare gas o fluidi e trattengono particelle e impurità.
Struttura composita
Lo spessore è 0,3–0,5 mm. Materiale, struttura dei pori e spessore possono essere personalizzati per piastre e rotoli.
Formazione del mezzo
La polvere metallica forma il mezzo mediante accumulo naturale o stampaggio a pressione.
Strato filtrante
La membrana comprende 10–15 strati compressi di polvere metallica micrometrica con particelle da 10 a 30 µm.
Separazione superficiale
La superficie liscia e robusta è adatta alla microfiltrazione MF e all'ultrafiltrazione UF dei gas, con distribuzione uniforme dei pori.
Rigenerazione
La torta si forma prevalentemente sulla superficie e può essere rimossa mediante controsoffiaggio in linea, limitando la perdita di pressione nel lungo periodo.
Strutture multistrato
Per una costruzione portante alternativa è disponibile la rete sinterizzata multistrato.
Elementi per gas caldi

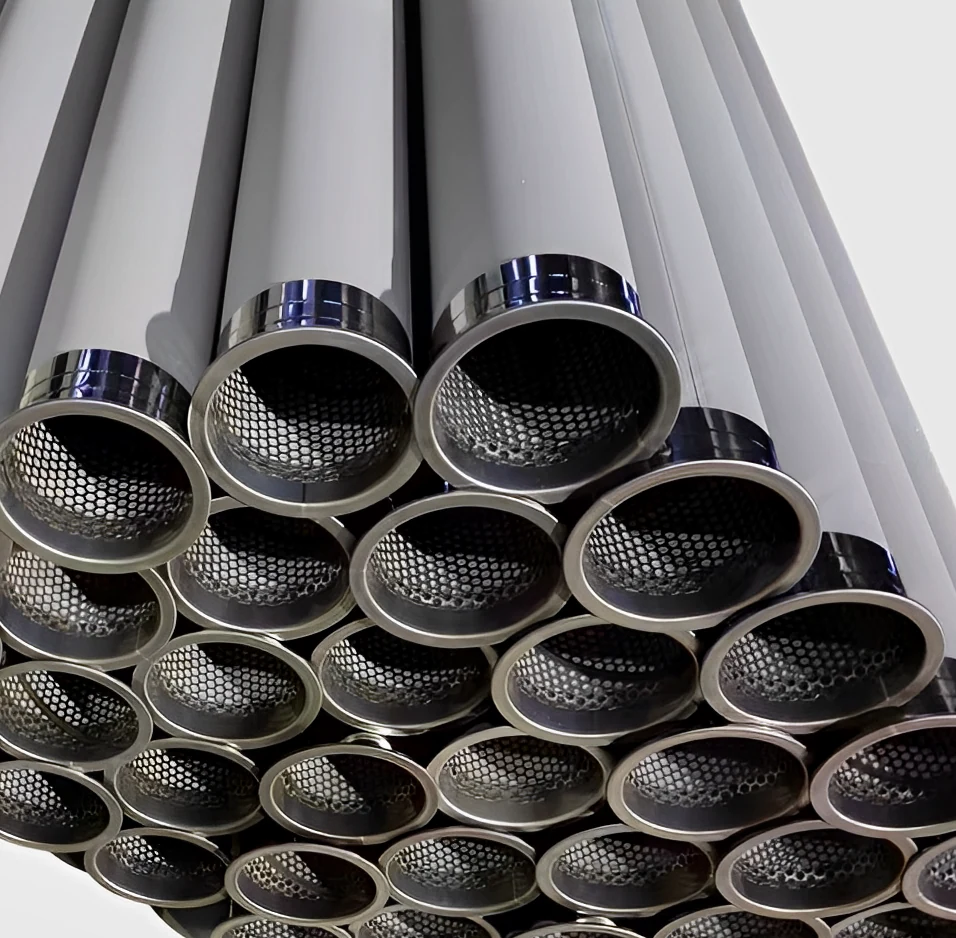

La membrana può essere integrata nei filtri per gas caldi standard e nei filtri per gas caldi rinforzati.
DATI DEL PRODOTTO
Scheda tecnica
I dati tecnici definiscono materiali, formato del rotolo, massa superficiale, permeabilità, pressione iniziale, apertura ed efficienza di filtrazione.
La resistenza meccanica arriva fino a 31 MPa e la temperatura fino a 315 °C, con buona conducibilità termica e sollecitazioni termiche ridotte.
| Parametro | Valore |
|---|---|
| Materiale | Acciai inossidabili serie 300, leghe di nichel per alta temperatura, Hastelloy e altri materiali |
| Dimensioni | Larghezza 200–500 mm; 20–50 m/rotolo |
| Grammatura | 1 900–2 100 g/m² |
| Permeabilità | 35 L/dm²·min a 200 Pa |
| Pressione iniziale | 120 Pa |
| Apertura dei pori | 1–10 µm |
| Efficienza di filtrazione | 99,999% |
Prestazioni meccaniche
La membrana offre lavorabilità, saldabilità e tenuta, oltre all'impiego ad alta pressione fino a 31 MPa.
Prestazioni termiche
La temperatura massima è 315 °C; la conducibilità termica e le basse sollecitazioni termiche favoriscono durata e affidabilità.
Compatibilità chimica
La resistenza ad acidi e basi forti consente applicazioni di separazione in condizioni di pH estremo, selezionando la lega in funzione del fluido.
Sterilizzazione
La configurazione è equipaggiata con film poroso in oro per sterilizzazione diretta a vapore e operazioni asettiche.
FORMATO E INTEGRAZIONE
Dimensioni e personalizzazione
Forniamo rotoli larghi 200–500 mm e lunghi 20–50 m, personalizzabili per struttura dei pori, materiale, spessore e geometria finale.
Il rotolo è un mezzo filtrante da integrare nel componente. Supporto, bordo, tenuta, direzione del flusso e alloggiamento vengono definiti sul disegno funzionale.

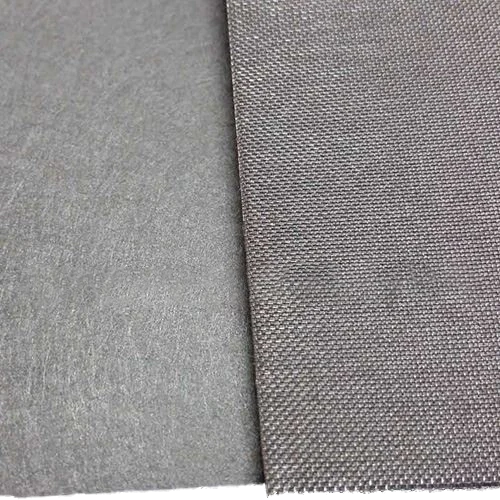

Piastre e rotoli
La struttura composita può essere configurata come piastra porosa o come rotolo in base allo spazio e al processo produttivo.
Componenti piani
Per geometrie circolari o piane si possono utilizzare dischi in rete metallica o dischi in metallo sinterizzato.
Elementi completi
I filtri in metallo sinterizzato permettono di passare dal mezzo poroso a un componente finito.
Materiale da polvere
Per altre forme ottenute da polvere metallica è disponibile il metallo poroso sinterizzato.
CAMPI DI IMPIEGO
Applicazioni industriali
Le membrane metalliche porose servono processi di filtrazione e separazione in quattro ambiti industriali, con lega e configurazione definite in base a fluido, particelle, temperatura e pressione.
Raffinerie e petrolchimica
Trattamento di correnti di processo in raffinerie e impianti petrolchimici.
Produzione chimico-farmaceutica
Filtrazione di processo e configurazioni per sterilizzazione diretta a vapore.
Trattamento delle acque reflue
Separazione di solidi in linee di trattamento con verifica della compatibilità del mezzo.
CONFRONTO E GESTIONE
Selezione e manutenzione
La membrana metallica porosa privilegia pori fini, intercettazione superficiale e rigenerazione mediante controsoffiaggio; il feltro metallico trattiene invece lo sporco nella profondità del mezzo.
La scelta tra metallo poroso e ceramica dipende da corrosione, temperatura, lavorabilità e presenza di vibrazioni o urti.
| Criterio | Membrana porosa | Feltro metallico |
|---|---|---|
| Struttura dei pori | 0,1–10 µm | 3–80 µm |
| Intercettazione | Prevalentemente superficiale | Accumulo in profondità |
| Permeabilità all'aria | Leggermente inferiore | Superiore |
| Pulizia | Torta più facilmente distaccabile | Polvere fine più difficile da rimuovere |
| Costo di produzione | Relativamente inferiore | Relativamente superiore |
| Materiale | Vantaggi | Limiti |
|---|---|---|
| Ceramica | Resistenza del materiale, resistenza alla corrosione, stabilità termica ad alta temperatura e impiego in ambienti gravosi | Fragilità con vibrazioni o urti, lavorazione difficile e costo produttivo maggiore |
| Metallo poroso | Duttilità, resistenza a vibrazioni e urti, lavorazione più facile e costo produttivo minore | Affidabilità inferiore alla ceramica in alcuni ambienti fortemente corrosivi e prestazioni inferiori a temperature estreme |
Scelta del mezzo
Portata, particelle, perdita di carico e strategia di rigenerazione guidano il confronto con il feltro metallico sinterizzato.
Pulizia in linea
Il mezzo è adatto all'impiego prolungato e a più cicli di controsoffiaggio; pressione, direzione e frequenza vanno definite sul contaminante reale.
Dati per la fornitura
Per configurare il rotolo servono fluido, particelle, portata, perdita di carico, temperatura, pressione, pH, formato, interfacce e metodo di pulizia.
Ricambio
Per una sostituzione occorrono un disegno quotato o un campione, oltre ai dati del supporto e della tenuta esistenti.
Prodotti correlati
Feltro metallico sinterizzato
Mezzo filtrante profondo in fibre metalliche sinterizzate.
Rete sinterizzata multistrato
Strati di rete laminati e sinterizzati per stabilità meccanica.
Filtri in metallo sinterizzato
Elementi metallici porosi configurati per gas e liquidi.

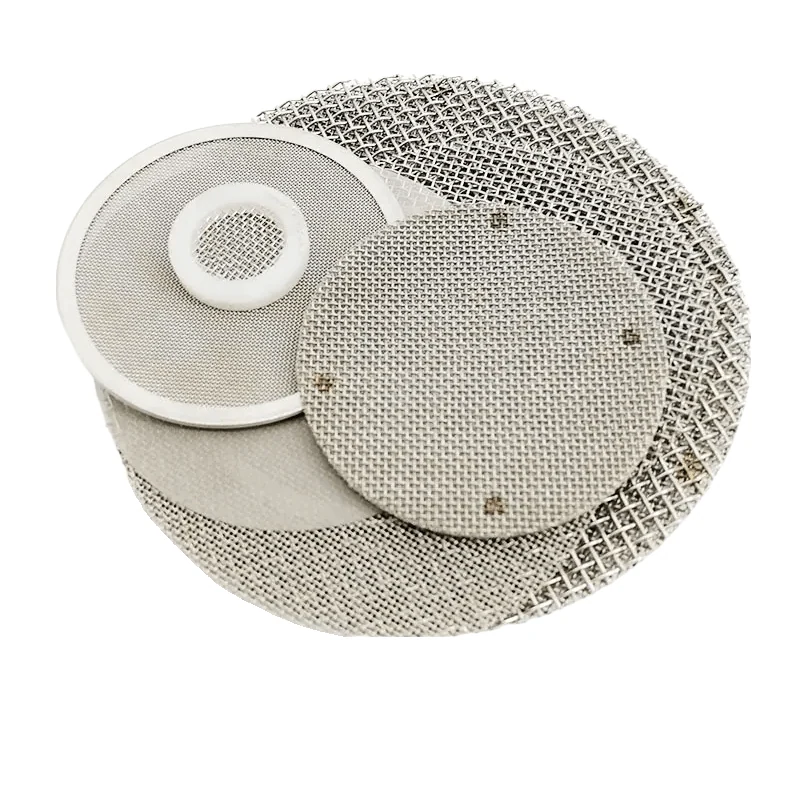

Dischi in rete metallica
Dischi filtranti in rete per geometrie compatte.

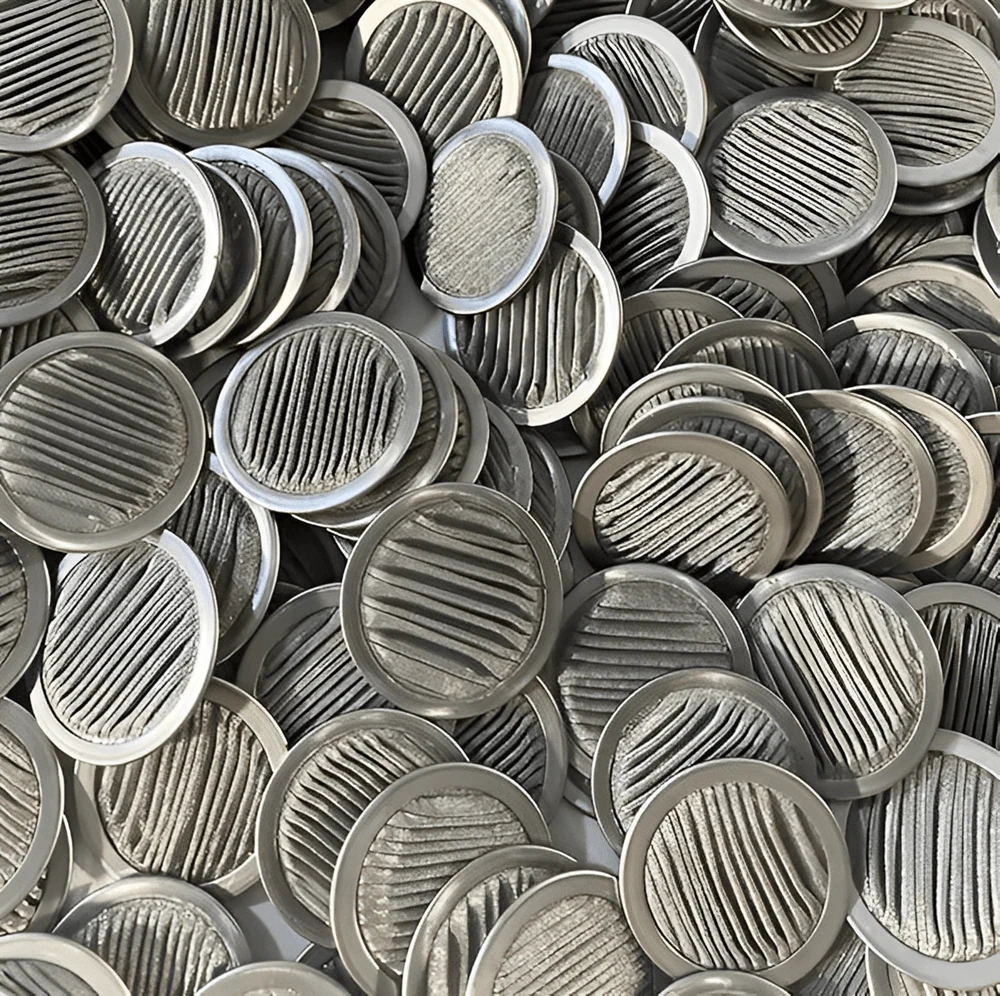

Dischi filtranti pieghettati
Dischi plissettati per aumentare l'area filtrante disponibile.

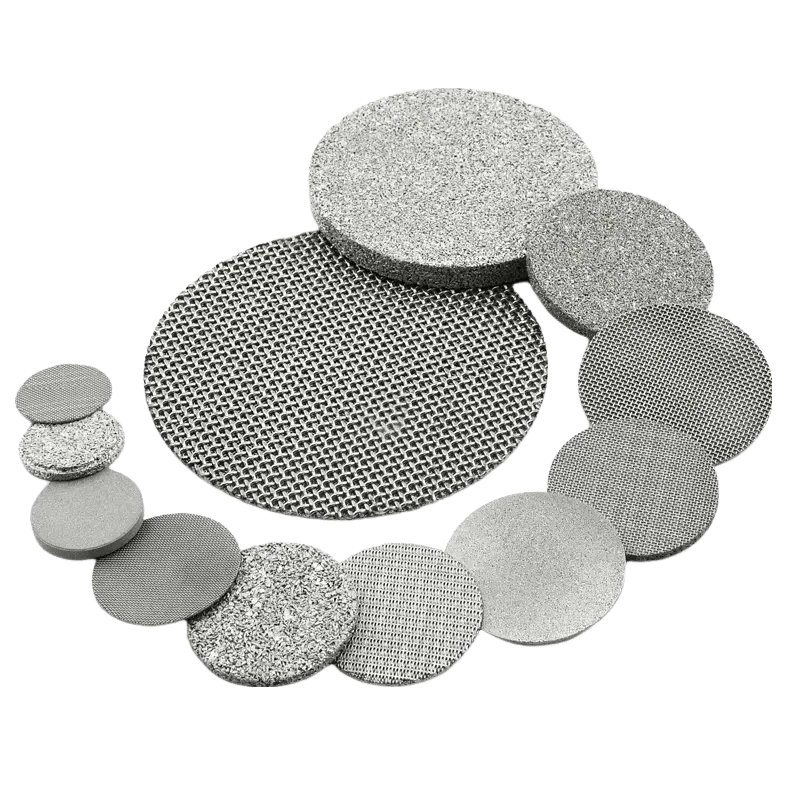

Dischi in metallo sinterizzato
Dischi porosi sinterizzati personalizzabili.
INFORMAZIONI TECNICHE
Domande frequenti
Posso sostituire un rotolo esistente senza modificare l'impianto?
Non automaticamente. Per verificare l'intercambiabilità servono larghezza, lunghezza utile, spessore, supporto, direzione del flusso, sistema di tenuta e spazio disponibile; un disegno dell'alloggiamento o un campione riduce il rischio di incompatibilità.
Come si sceglie il grado di filtrazione per un nuovo processo?
Si parte dalla particella da separare e dal risultato richiesto, poi si verificano portata, perdita di carico e metodo di controllo. La scelta finale deve collegare la struttura porosa alle condizioni operative e al criterio di misura concordato.
L'efficienza del 99,999% vale per qualsiasi particella?
No. Il valore si riferisce a particelle di dimensione definita e dipende da aerosol, velocità, portata, condizioni di prova e metodo di misura; questi parametri vanno fissati nella specifica tecnica del progetto.
La membrana può essere valutata anche per un liquido?
Sì. Prima della selezione occorre conoscere viscosità, solidi, bagnabilità e compatibilità chimica, perché il comportamento idraulico e la rigenerazione possono differire rispetto alla separazione dei gas.
Cosa fare se il controsoffiaggio non ripristina la portata?
È opportuno interrompere la sequenza e analizzare il deposito, senza aumentare pressione o frequenza oltre i limiti approvati. Il mancato recupero può dipendere da particelle penetrate nel mezzo, torta coesiva o chimica incompatibile.
Come si verifica la compatibilità con acidi e basi forti?
La verifica riguarda la coppia lega-fluido nelle condizioni reali. Composizione, concentrazione, temperatura, tempo di contatto e contaminanti possono modificare il comportamento corrosivo e devono entrare nella selezione del materiale.
È possibile la sterilizzazione diretta a vapore?
Sì. La configurazione con film poroso in oro è prevista per la sterilizzazione diretta a vapore e per operazioni asettiche; protocollo, ciclo e interfacce devono essere definiti nella specifica dell'impianto.
