Nella lavorazione dei liquidi, la scelta del sistema di filtrazione si concentra spesso su filtri a sacco e filtri a cartuccia, comprese le cartucce filtranti in acciaio inox. Le due famiglie possono coprire compiti diversi, ma il confronto deve partire dai dati del servizio.
I filtri a sacco sono spesso valutati per carichi di solidi grossolani, sostituzione rapida e costi iniziali contenuti. Le cartucce possono offrire geometrie superficiali o di profondità e gradi di filtrazione più fini. Area effettiva, portata e durata non sono però proprietà universali della sola categoria: dipendono da elemento, alloggiamento e condizioni operative.
La decisione richiede quindi portata normale e massima, dimensione e concentrazione delle particelle, viscosità, temperatura, compatibilità chimica, pressione differenziale disponibile e requisiti di pulizia o sostituzione. Le cartucce in acciaio inox possono essere considerate per condizioni severe solo dopo la verifica della lega, della costruzione e del grado di filtrazione.
Tecnologia 01
Che cosa sono i filtri a sacco per liquidi?
Un filtro a sacco è un sistema di filtrazione che utilizza un sacco in tessuto, feltro o rete per trattenere contaminanti presenti nel liquido. Nylon, poliestere e polipropilene sono materiali comuni, disponibili in dimensioni e gradi di filtrazione diversi. Il flusso attraversa il mezzo e i solidi vengono raccolti secondo la direzione prevista dall'alloggiamento.
Vantaggi dei filtri a sacco
- Capacità di raccolta: alcune configurazioni offrono volume utile per carichi di solidi elevati, da verificare in base ad area e geometria.
- Installazione e sostituzione: il sacco può essere rimosso rapidamente quando alloggiamento, isolamento e accesso sono progettati correttamente.
- Costo: il costo iniziale dell'elemento può essere contenuto, ma il confronto deve includere frequenza di cambio, smaltimento e fermo impianto.
- Versatilità: sono impiegati nel trattamento dell'acqua, nei processi chimici, negli alimenti e bevande e nel farmaceutico, con materiali e documentazione adeguati al settore.
- Rimozione delle particelle: possono trattenere contaminanti grossolani o più fini secondo il mezzo e il rating effettivamente validato.
Limiti dei filtri a sacco
- Capacità finita: con contaminazione elevata il sacco può raggiungere rapidamente la soglia di pressione differenziale e richiedere pulizia o sostituzione.
- Portata: la portata ammissibile dipende da area, viscosità, alloggiamento e perdita di carico; non è intrinsecamente superiore o inferiore a quella di una cartuccia.
- Compatibilità chimica: alcuni polimeri possono degradarsi a contatto con fluidi aggressivi o alle condizioni di temperatura del servizio.
- Perdita di carico: l'accumulo di solidi aumenta il differenziale e può ridurre la portata o richiedere maggiore energia di pompaggio.
- Gamma di filtrazione: non ogni materiale o costruzione è adatto alla separazione molto fine; rating nominale e assoluto non sono intercambiabili.
Tecnologia 02
Che cosa sono i filtri a cartuccia?

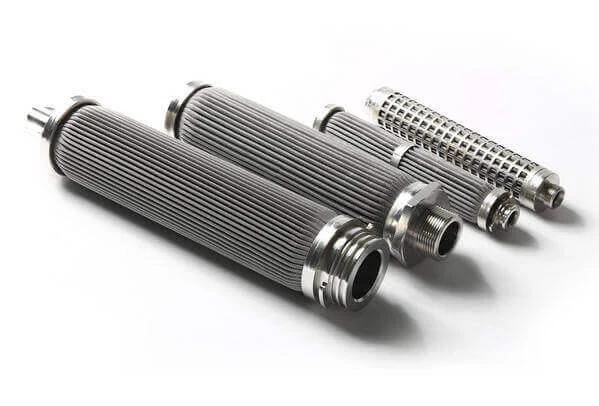

I filtri a cartuccia utilizzano un elemento cilindrico, liscio, pieghettato o di profondità per rimuovere contaminanti dai liquidi. Cellulosa, poliestere, polipropilene e metalli sono alcune opzioni possibili. Le particelle possono essere trattenute sulla superficie o nello spessore del mezzo, secondo la costruzione.
Vantaggi dei filtri a cartuccia
- Efficienza di filtrazione: sono disponibili mezzi per separazioni fini, purché rating, contaminante e condizioni siano validati.
- Durata dell'elemento: alcune cartucce possono offrire una vita utile del filtro più lunga, ma la sostituzione dipende da carico, differenziale, pulibilità e criteri del processo.
- Portata: le cartucce possono essere configurate in elementi singoli o multipli; la portata dipende dall'area totale, dal mezzo e dalla perdita di carico ammessa.
- Gamma di rating: esistono costruzioni con gradi di filtrazione differenti, da confrontare distinguendo valori nominali e assoluti.
- Compatibilità: la scelta tra polimeri, fibre, reti e metalli consente di affrontare fluidi diversi, ma ogni materiale e guarnizione deve essere verificato.
Limiti dei filtri a cartuccia
- Costo iniziale: elemento e alloggiamento possono costare più di una soluzione a sacco; serve un confronto sul costo totale del ciclo.
- Capacità di raccolta: una cartuccia non correttamente dimensionata può saturarsi rapidamente con carichi elevati di solidi.
- Installazione e sostituzione: sistemi multielemento, tenute e orientamento possono richiedere procedure e controlli più articolati.
- Temperatura: alcuni mezzi perdono stabilità o prestazioni oltre il proprio intervallo qualificato; il limite dipende dal materiale e dal costruttore.
- Campo applicativo: nessuna cartuccia è universale; compatibilità, pressione, temperatura e pulibilità possono limitarne l'impiego.
Confronto
Filtri a sacco e a cartuccia a confronto
La tabella riassume tendenze comuni, non limiti universali. La configurazione reale può invertire alcune differenze in funzione di area, mezzo, alloggiamento e servizio.
| Caratteristica | Filtro a sacco | Filtro a cartuccia |
|---|---|---|
| Struttura | Sacco flessibile | Elemento cilindrico rigido |
| Meccanismo | Ritenzione nel o sul sacco | Ritenzione superficiale o di profondità |
| Dimensione particelle | Spesso usato per contaminanti grossolani | Disponibile anche per separazioni fini |
| Capacità di portata | Può essere elevata con area adeguata | Dipende da area totale e numero di elementi |
| Accuratezza | Dipende dal mezzo e dal rating | Ampia scelta di mezzi e rating |
| Ciclo di sostituzione | Può richiedere cambi più frequenti | Può offrire cicli più lunghi se dimensionato |
| Costo iniziale | Spesso più contenuto | Spesso più elevato |
| Manutenzione | Rimozione generalmente rapida | Richiede cura di tenute e sedi |
| Resistenza chimica | Dipende dal materiale del sacco | Dipende da mezzo, supporti e guarnizioni |
| Temperatura | Limitata dal materiale e dalla cucitura | Può essere elevata con costruzioni qualificate |
| Impieghi tipici | Acqua, rivestimenti, alimenti | Farmaceutico, elettronica, fluidi di precisione |
- Filtro a sacco: spesso considerato per portate elevate, filtrazione grossolana e installazioni sensibili al costo.
- Filtro a cartuccia: spesso considerato per filtrazione fine, scelta dei materiali e requisiti di purezza più stringenti.
Metodo di scelta
Come scegliere tra filtro a sacco e filtro a cartuccia
Il confronto deve includere almeno i seguenti sei fattori:
1. Requisiti di filtrazione
Definire il livello di rimozione richiesto, dimensione, forma e natura dei contaminanti, concentrazione dei solidi, portata e pressione differenziale disponibile. Questi dati determinano se sia più coerente un sacco, una cartuccia o una sequenza dei due.
2. Costi
Confrontare investimento iniziale, elementi di ricambio, durata misurata, manodopera, smaltimento, pulizia, energia e fermo impianto. Il prezzo unitario dell'elemento non rappresenta da solo il costo della filtrazione.
3. Compatibilità chimica
Per fluidi aggressivi occorre verificare mezzo filtrante, supporti, cuciture o saldature, guarnizioni e alloggiamento alla concentrazione e temperatura previste. Una compatibilità generica del materiale non sostituisce la verifica del componente completo.
4. Installazione e manutenzione
Valutare accesso, isolamento, depressurizzazione, sollevamento, drenaggio, sostituzione e disponibilità dei ricambi. La procedura deve essere compatibile con risorse, sicurezza e continuità richieste dall'impianto.
5. Norme e requisiti di settore
Individuare prima della selezione le norme, le qualifiche e i documenti richiesti dal settore. Materiale, costruzione e fornitura devono essere verificati contro la versione applicabile dei requisiti, senza presumere conformità dalla sola famiglia di filtro.
6. Spazio di installazione
Verificare ingombro, altezza libera per l'estrazione, percorso di manutenzione e connessioni. Alcuni alloggiamenti a sacco richiedono maggiore spazio verticale, mentre una configurazione a cartuccia può essere più compatta oppure richiedere più elementi: il disegno reale è decisivo.
Considerare insieme questi fattori consente di formulare una scelta motivata e di definire le verifiche tecniche ancora necessarie.
Il team Saifilter può confrontare i dati del processo e discutere il grado di filtrazione da sottoporre a conferma tecnica, senza presumere un risultato universale dalla sola denominazione del filtro.
Domande frequenti
Scelta, riutilizzo e intasamento
01È possibile usare filtri a sacco e filtri a cartuccia nello stesso impianto?
Sì, se il processo e il dimensionamento lo giustificano. Un filtro a sacco può svolgere la prefiltrazione dei solidi più grossolani e una cartuccia può seguire per la filtrazione più fine; portata, perdita di carico, compatibilità e soglie di sostituzione devono essere verificate sull'intero treno.
02Esistono sacchi filtranti lavabili o riutilizzabili?
Alcuni sacchi in rete o nylon possono essere lavabili e riutilizzabili quando materiale, contaminante, metodo di pulizia e requisiti del processo lo consentono. Il riutilizzo non deve essere presunto nelle applicazioni critiche e va validato con criteri di integrità e pulizia definiti.
03Perché un filtro si intasa troppo rapidamente?
Tra le cause comuni figurano un grado di filtrazione troppo fine per il carico reale, un'elevata concentrazione di contaminante, area filtrante insufficiente o una prefiltrazione mancante. La diagnosi richiede almeno dati su portata, pressione differenziale, fluido e distribuzione dei solidi.
Norme e certificazioni di settore
Nei settori regolamentati, come farmaceutico, alimentare o semiconduttori, i requisiti devono essere definiti prima dell'acquisto e verificati sulla specifica fornitura.
A seconda del progetto, la valutazione documentale può includere:
- Materiali conformi ai requisiti FDA 21 CFR applicabili al contatto alimentare o farmaceutico, con dichiarazione riferita al componente.
- Evidenza USP Class VI quando biocompatibilità e campo di applicazione la richiedono.
- Sistema qualità ISO 9001:2015 del produttore, supportato da certificato corrente e campo di applicazione pertinente.
- Conformità al Regolamento (CE) n. 1935/2004 per materiali destinati al contatto con alimenti, quando applicabile.
- Dichiarazioni RoHS e REACH riferite ai materiali e alla fornitura effettivi.
- Certificazione NSF per acqua potabile o filtrazione di bevande, solo quando richiesta e coperta da una certificazione valida.
Questa lista è una guida ai documenti da verificare e non dichiara automaticamente la conformità di un prodotto. Il team qualità o regolatorio deve confermare requisiti, certificati e campo di validità per il progetto specifico.
Nota: filtri HEPA rispetto a cartucce e sacchi per liquidi
I filtri HEPA vengono talvolta confusi con cartucce o sacchi, ma hanno finalità e criteri di qualificazione differenti.
| Tipo | Funzione principale | Fluido | Impieghi tipici |
|---|---|---|---|
| Filtro HEPA | Cattura di particelle fini secondo la classe applicabile | Aria | Camere bianche, HVAC, ambienti medicali |
| Filtro a cartuccia | Filtrazione fine o di profondità | Liquido | Acqua, prodotti chimici, farmaceutico |
| Filtro a sacco | Rimozione di particelle ad alta capacità | Liquido | Trattamento acqua, rivestimenti, alimenti |
I filtri HEPA sono progettati e classificati per contaminanti aerodispersi; i filtri a sacco e a cartuccia confrontati in questa pagina riguardano invece la filtrazione di liquidi.
