I pacchi demister separano le gocce di liquido trascinate da correnti di gas o vapore. Una configurazione correttamente specificata può contribuire a ridurre il trascinamento; l'effetto su corrosione, sporcamento e perdita di prodotto, nonché sulle apparecchiature a valle, dipende però dall'intero processo e non può essere garantito dal solo componente.
In presenza di nebbia visibile, gocce a valle di un separatore o trascinamento verso soffianti e compressori, un demister può essere valutato dopo aver verificato origine e distribuzione delle gocce, portata, velocità, carico liquido e geometria. Questa guida descrive definizione, principio, tipologie, materiali, concetti di specifica, applicazioni e criteri di installazione.
Definizione
Che cos'è un pacco demister?
Un separatore di nebbia intercetta gocce di liquido trascinate da una corrente gassosa e crea le condizioni perché possano drenare fuori dal percorso del gas. Il pacco demister a maglia è una delle configurazioni più comuni; in base al settore si incontrano anche i termini eliminatore di nebbia e separatore di gocce.
I pacchi demister possono essere valutati per ridurre il trascinamento in sistemi gas-liquido. Quando occorre esaminare nebbie o aerosol particolarmente fini, può essere considerato anche un separatore di nebbia a letto di fibre, con dati e metodi di prova pertinenti.
Nel principio generale, il gas attraversa una rete, una struttura lamellare o un letto di fibre; le gocce entrano in contatto con la superficie, coalescono e possono drenare per gravità mentre il gas prosegue verso l'uscita.
Principio di separazione
Come funziona un pacco demister?
Il funzionamento combina impatto inerziale, coalescenza e drenaggio per gravità. Le gocce possono urtare la struttura, unirsi e separarsi dalla corrente; l'efficienza effettiva dipende da dimensione delle gocce, velocità, configurazione, drenaggio e condizioni operative. Il principio è passivo e il pacco non contiene organi mobili; ciò non sostituisce il dimensionamento del sistema.
Funzionamento in quattro fasi
- Il gas contenente gocce trascinate entra nel recipiente: la fase liquida può essere acqua, olio, solvente, acido o altro liquido di processo.
- Le gocce entrano in contatto con la superficie: il percorso attraverso rete, lamelle o fibre crea occasioni di impatto.
- Le gocce intercettate coalescono: l'unione forma gocce più grandi, il cui comportamento dipende dal campo di velocità e dalle proprietà del fluido.
- Il liquido drena: le gocce raccolte devono poter uscire dalla struttura senza accumularsi o essere ritrascinate.
Il componente non sostituisce il dimensionamento del sistema. Per i dati di processo, fisici e di installazione da raccogliere, consulta la guida su caratteristiche e specifiche dei pacchi demister.
Configurazioni
Principali tipologie di separatori di nebbia

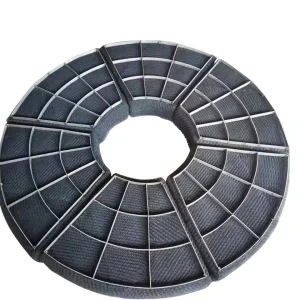

Le configurazioni principali dei separatori di nebbia sono pacchi demister a rete lavorata a maglia, separatori a pacco lamellare e separatori a letto di fibre. Presentano comportamenti differenti rispetto alla distribuzione delle gocce, alla velocità del gas, al carico liquido, al drenaggio, allo sporcamento e alla perdita di carico.
| Tipologia | Principio | Condizioni in cui valutarla |
|---|---|---|
| Demister a rete | La rete lavorata a maglia intercetta le gocce e favorisce coalescenza e drenaggio | Servizi di separazione della nebbia in apparecchiature compatte, quando distribuzione delle gocce, velocità, carico e sporcamento sono compatibili con la rete |
| Separatore a pacco lamellare | I profili impongono cambi di direzione che favoriscono impatto e drenaggio | Servizi con portata o carico liquido elevati e soggetti a sporcamento, previa verifica di geometria, drenaggio e pulibilità |
| Separatore a letto di fibre | Il letto fibroso offre percorsi di contatto distribuiti nello spessore | Nebbie o aerosol fini soltanto con dati e metodo di prova applicabili |
Eventuali denominazioni commerciali come standard, alta efficienza, alta capacità o antiurto non definiscono da sole una prestazione. Ogni variante deve essere collegata a un prodotto, a condizioni operative e a un metodo di verifica.
Nei sistemi di filtrazione e separazione la configurazione del demister va selezionata sul processo effettivo e non soltanto sulle dimensioni del recipiente.
Confronto non gerarchico
Demister a rete e separatori a pacco lamellare: confronto
Nessuna delle due configurazioni è universalmente migliore. Il confronto richiede la stessa base di prova per distribuzione delle gocce, velocità del gas, carico liquido, perdita di carico, sporcamento, drenaggio e pulizia.
| Criterio | Demister a rete | Pacco lamellare |
|---|---|---|
| Distribuzione delle gocce | Può essere valutato quando il contatto con una rete è compatibile con le gocce attese | Può essere valutato quando cambi di direzione e drenaggio sono compatibili con le gocce attese |
| Velocità del gas | La velocità va verificata rispetto a struttura, area e rischio di ritrascinamento | La velocità va verificata rispetto a geometria, spaziatura e rischio di ritrascinamento |
| Perdita di carico | Dipende dalla struttura della rete, dalla densità, dal carico liquido, dai depositi e dalla portata | Dipende dalla geometria dei profili, dalla spaziatura, dal carico liquido, dai depositi e dalla portata |
| Separazione delle gocce | Richiede dati e metodo di prova riferiti alla configurazione | Richiede dati e metodo di prova riferiti alla configurazione |
| Sporcamento e pulizia | La rete può essere sensibile a contaminanti appiccicosi o solidi | L'accessibilità e la pulibilità dipendono dalla geometria e dal contaminante |
| Impieghi | Da valutare per colonne, separatori e recipienti compatibili | Da valutare per scrubber, assorbitori e correnti compatibili |
Spazio disponibile, distribuzione delle gocce, velocità, carico liquido, perdita di carico ammessa, frequenza di pulizia e vincoli economici devono essere valutati insieme. Un sistema multistadio può combinare strutture diverse, ma ogni stadio richiede una verifica propria.
Compatibilità
Materiali per pacchi demister
Il materiale deve essere selezionato considerando composizione delle fasi, temperatura, pressione, corrosione, requisiti meccanici, metodo di pulizia e documentazione. Una famiglia di materiali non garantisce da sola l'idoneità al servizio.
Materiali metallici
Tra le famiglie possibili rientrano acciai inossidabili e al carbonio, rame, leghe di titanio e leghe di nichel. Disponibilità, composizione, compatibilità, resistenza e limiti di impiego devono essere confermati per la configurazione reale.
Materiali plastici e fluoropolimeri
Possono essere valutati PP, PE, PVC, FEP, PTFE e PVDF quando composizione chimica, temperatura, pressione, requisiti meccanici e metodo di pulizia sono compatibili con il materiale. La citazione della famiglia non implica disponibilità o idoneità universale.
In alcuni servizi una struttura polimerica può essere considerata per la compatibilità chimica; in altri può essere preferita una struttura metallica per requisiti termici o meccanici. La decisione finale deve seguire i dati del processo e dell'assieme.
Metodo preliminare
Concetti di base per la specifica e la verifica del pacco demister
La specifica parte da portata del gas, densità del vapore e del liquido alle condizioni operative, distribuzione delle gocce, carico liquido, perdita di carico ammessa e geometria del recipiente. Questi dati contribuiscono a definire area, velocità superficiale, struttura e spessore, ma non generano da soli un dimensionamento finale.
Velocità ammissibile del vapore
Un concetto di progetto consiste nel verificare la velocità superficiale rispetto al rischio di accumulo e ritrascinamento del liquido. L'equazione di Souders–Brown può costituire un riferimento preliminare, ma non dimensiona da sola il pacco o il recipiente.
La relazione collega una velocità superficiale, un coefficiente empirico e la differenza tra densità del liquido e del vapore. Senza una fonte progettuale applicabile, un metodo definito e dati alle reali condizioni di temperatura e pressione, non deve essere usata per produrre una raccomandazione finale.
- Velocità superficiale del gas o del vapore definita dai dati di processo
- Coefficiente empirico con unità di velocità, dipendente da separatore, servizio, geometria e metodo
- Densità del liquido alle condizioni operative pertinenti
- Densità del vapore alle condizioni operative pertinenti
Il coefficiente non è universale e non può essere scelto da un intervallo generico. Deve essere definito secondo il tipo di separatore, il carico liquido, le proprietà dei fluidi, la geometria e il metodo del progettista o del fornitore.
Spessore, volume libero e densità del pacco
Spessore, volume libero e densità della struttura modificano percorso di contatto, spazio per il flusso, drenaggio e perdita di carico. Non esiste un intervallo universale valido per ogni servizio.
Aumentare spessore o densità può modificare percorso di contatto, drenaggio, perdita di carico e rischio di allagamento; il volume libero deve essere valutato separatamente. Nessuno dei tre parametri implica automaticamente una maggiore efficienza. La configurazione finale deve essere definita con dati di processo, metodo applicabile e vincoli meccanici.
Posizionamento
Dove si installano i pacchi demister?
Un pacco demister viene spesso valutato tra la zona in cui si generano o trascinano le gocce e l'uscita del gas. La posizione effettiva dipende da campo di velocità, turbolenza, distribuzione del flusso, spazio di drenaggio, supporti e tenuta perimetrale.
- Nei separatori verticali, prima dell'uscita del vapore quando la distribuzione del flusso è adatta
- Negli scrubber, sopra la zona di spruzzo con distanza e drenaggio verificati
- Nelle colonne di distillazione o assorbimento, in prossimità dell'uscita del vapore secondo il progetto interno
- Nei corpi cilindrici superiori di caldaia (steam drum), quando la separazione dell'acqua richiede una struttura dedicata e verificata
- Nei separatori knock-out a monte dei compressori come uno degli elementi del sistema di protezione
- Nei sistemi di trattamento gas, prima di apparecchiature a valle quando il servizio lo richiede
Una posizione tipica non garantisce il risultato. Vicinanza a zone turbolente, supporti insufficienti o giochi e discontinuità lungo il perimetro possono favorire bypass, drenaggio irregolare o ritrascinamento.
Contesti applicativi
Applicazioni industriali dei pacchi demister
I pacchi demister vengono valutati nei processi in cui una corrente gassosa contiene gocce liquide. Ogni impiego richiede una valutazione dei pericoli e dei rischi, dei materiali, della distribuzione delle gocce, dello sporcamento, della prestazione e dei vincoli dell'apparecchiatura.
| Settore o apparecchiatura | Ruolo da valutare |
|---|---|
| Separatori oil & gas | Contribuire a ridurre gocce di idrocarburo o acqua nella corrente di uscita, senza sostituire le altre protezioni |
| Colonne di processo chimico | Contribuire al controllo del trascinamento tra sezioni, previa verifica di chimica e corrosione |
| Trattamento del gas naturale | Valutare la separazione di acqua, idrocarburi o nebbie di ammina su una base di prova pertinente |
| Corpi cilindrici superiori di caldaia (steam drum) | Valutare la separazione delle gocce senza assumere purezza o titolo del vapore non verificati |
| Dissalazione | Valutare il controllo del trascinamento salino con materiali e prestazioni specifici |
| Desolforazione dei fumi | Valutare la cattura di gocce di slurry considerando solidi, sporcamento e requisiti emissivi verificati |
| Raffinazione e cracking catalitico | Valutare la separazione di gocce nel contesto dei rischi di processo e delle apparecchiature a valle |
| Sistemi di compressione del gas | Contribuire alla riduzione di nebbie d'olio o acqua senza costituire l'unica protezione contro l'ingresso di liquido |
Torri di lavaggio
Pacchi demister negli scrubber
Negli scrubber, un pacco demister può intercettare gocce che lasciano la zona di spruzzo o di contatto prima che il gas esca dalla torre. Il contributo alla riduzione del trascinamento deve essere verificato rispetto a distribuzione delle gocce, portata e requisiti del sistema.
Il contatto tra gas e acqua o soluzione di lavaggio può generare gocce trascinate contenenti liquido, sostanze chimiche o solidi. La struttura di separazione deve quindi essere valutata anche rispetto a corrosione, solidi, intasamento, drenaggio e modalità di pulizia.
La posizione è spesso tra la zona di contatto e l'uscita, ma distanza, distribuzione del gas e drenaggio devono essere verificati. La scelta tra rete e pacco lamellare va legata a gocce, velocità, carico, sporcamento, pulizia e perdita di carico, senza presumere un vincitore universale.
Esercizio e integrità
Installazione, manutenzione e criteri operativi
Installazione e manutenzione devono essere definite per ridurre il rischio di bypass del gas, movimento del pacco, allagamento, sporcamento e drenaggio insufficiente. Anche una configurazione adeguata può non fornire il risultato atteso se installazione e condizioni reali non corrispondono alla specifica.
Configurazioni di installazione
Il separatore può essere disposto per flusso ascendente, discendente o in altre configurazioni definite dal recipiente e dalla direzione del gas. Griglie, travi, ritegni e fissaggi devono essere verificati rispetto a portata, turbolenza, carichi e accesso.
Criteri di installazione e selezione
- Specificare il pacco con velocità del gas, carico liquido, distribuzione delle gocce e perdita di carico ammessa
- Evitare discontinuità perimetrali che consentano il bypass del gas
- Verificare supporti e ritegni rispetto a cedimento, movimento e sollevamento
- Confrontare rete, lamelle e fibre sulle stesse condizioni di processo
- Selezionare il materiale in base a composizione, temperatura, corrosione, meccanica e pulizia
- Prevedere accesso sufficiente per ispezione, rimozione, pulizia o sostituzione
Nella selezione dei materiali di filtrazione e separazione occorre considerare fluido, temperatura, corrosione, requisiti meccanici e metodo di pulizia. Il materiale può influire sul comportamento dell'assieme, ma servizio e disponibilità devono essere confermati.
Manutenzione e ispezione
La frequenza di ispezione deve essere definita in base a rischio di sporcamento e corrosione, andamento della perdita di carico, trascinamento osservato, carico liquido, criticità del processo e programma di fermata; non esiste un intervallo universale.
- Le procedure possono prevedere aria compressa, vapore, acqua o lavaggio chimico soltanto se impianto, materiale, contaminante, pressione, protezioni e istruzioni applicabili lo consentono; operare con impianto isolato, depressurizzato e decontaminato
- Evitare azioni meccaniche o fluidi di pulizia che possano deformare o danneggiare rete, lamelle, fibre o materiali
- Valutare riparazione o sostituzione in presenza di cedimenti, corrosione, rotture, deformazioni o anomalie persistenti dopo la procedura approvata
In alcuni sistemi, componenti di distribuzione del gas o fluidizzazione possono modificare il contatto tra gas, liquidi e solidi a monte. Un esempio è la fluidizzazione delle polveri con piastre porose in plastica, che deve comunque essere valutata separatamente dal demister e dal suo compito di separazione.
Domande frequenti
Domande frequenti sui pacchi demister
01Qual è la funzione principale di un pacco demister?
La funzione è separare le gocce di liquido trascinate da una corrente di gas o vapore. Il contributo alla riduzione del trascinamento dipende da condizioni operative, struttura, installazione e drenaggio.
02Qual è la differenza tra un pacco demister e un separatore di nebbia?
Il termine «separatore di nebbia» indica una categoria generale. Le configurazioni possono comprendere pacchi demister a maglia, pacchi lamellari o letti fibrosi, in funzione del servizio.
03È migliore un demister a rete o un separatore a pacco lamellare?
Nessuno è universalmente migliore. Il confronto richiede la stessa base per distribuzione delle gocce, velocità del gas, carico liquido, perdita di carico, sporcamento, drenaggio e pulizia.
04Quali materiali possono essere usati per i pacchi demister?
Possono essere valutate famiglie metalliche, plastiche e fluoropolimeriche. Disponibilità e idoneità devono essere confermate rispetto a composizione, temperatura, pressione, corrosione, requisiti meccanici, pulizia e documentazione richiesta.
05Come si dimensiona un pacco demister?
Il dimensionamento si basa su portata, proprietà di gas e liquido, distribuzione delle gocce, carico liquido, perdita di carico ammessa, geometria e tipo di separatore. Può includere relazioni empiriche come Souders–Brown, ma richiede una verifica tecnica finale.
06Dove si installa un pacco demister in uno scrubber?
Può essere collocato tra la zona di contatto e l'uscita del gas, ma la posizione deve essere verificata considerando campo di velocità, turbolenza, distanza dalla zona di spruzzo, spazio di drenaggio, supporti e tenuta perimetrale.
07Quando va sostituito un pacco demister?
La decisione deve basarsi su ispezione tecnica, danni strutturali, corrosione, deformazione, sporcamento e anomalie persistenti di perdita di carico o trascinamento dopo una procedura di pulizia approvata. Non esiste un intervallo universale.
Conclusione
Conclusione: selezionare il separatore in base al processo
I pacchi demister sono componenti di separazione gas-liquido basati su impatto, coalescenza e drenaggio. Quando sono specificati e installati sul processo reale, possono contribuire a ridurre il trascinamento senza costituire da soli una garanzia di protezione, stabilità o conformità emissiva.
La scelta dipende da distribuzione delle gocce, velocità del gas, carico liquido, sporcamento, corrosione, temperatura, perdita di carico e spazio. Rete, pacco lamellare e letto di fibre devono essere confrontati su dati e metodi applicabili.
Per valutare una configurazione demister adatta al servizio, condividi i dati di processo, l'obiettivo di separazione e i vincoli di installazione con il team tecnico.
