Quando serve una filtrazione affidabile, i filtri in acciaio inox sono una delle soluzioni da valutare. Dalle applicazioni industriali al trattamento dell'acqua, la scelta corretta incide sull'efficienza della separazione, sulla manutenzione e sulla protezione dell'impianto. La configurazione va però selezionata sulle condizioni reali, perché non esiste un unico filtro adatto a ogni servizio.
Questa guida presenta le principali famiglie: filtri in rete metallica, filtri in metallo sinterizzato, elementi pieghettati e alloggiamenti. Esamina poi funzionamento, vantaggi, applicazioni, pulizia, sostituzione, produzione e criteri di scelta.
L'obiettivo è collegare il tipo di elemento, il grado di filtrazione, la portata, il fluido e l'ambiente operativo alla soluzione più coerente, evitando di attribuire all'acciaio inox prestazioni che dipendono invece dal progetto completo.
Definizione
Che cos'è un filtro in acciaio inox

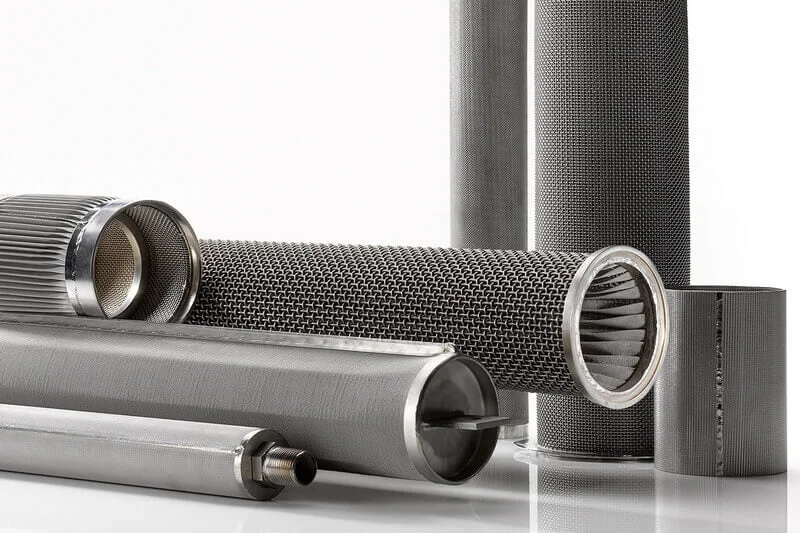

Un filtro cilindrico in acciaio inox è un elemento realizzato principalmente con rete AISI 304 o AISI 316, disponibile con aperture differenti in funzione del grado di filtrazione richiesto. La struttura può essere incollata con resina epossidica, crimpata e saldata oppure interamente saldata, a seconda di pressione, temperatura, compatibilità chimica e metodo di pulizia.
Quando mezzo filtrante, giunti e contaminante lo consentono, l'elemento può essere pulito mediante controlavaggio, ultrasuoni o altri metodi non abrasivi e quindi riutilizzato. Il numero di cicli e il recupero delle prestazioni devono essere verificati sul componente reale.
Classificazione
Tipologie di filtri in acciaio inox
I filtri in acciaio inox possono essere classificati sia per tipo di mezzo e geometria, sia per metodo costruttivo. Le due classificazioni descrivono aspetti diversi che influenzano compatibilità, resistenza, manutenzione e impiego.
In base alla costruzione impiegata nel processo produttivo, le configurazioni principali sono:
- Costruzione incollata con resina epossidica
- Costruzione crimpata, impiegata in diversi processi industriali
- Struttura interamente saldata

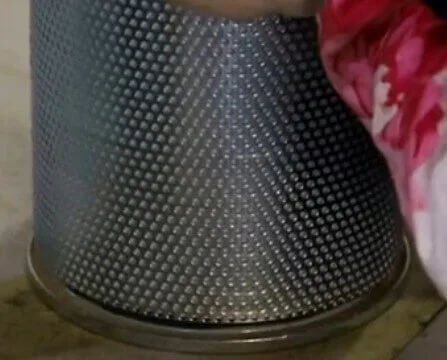

Costruzione incollata con resina epossidica
Gli elementi assemblati mediante incollaggio epossidico possono offrire una soluzione economicamente competitiva. La loro idoneità dipende però dal tipo di adesivo, dal fluido, dalla temperatura, dalla pressione differenziale e dalle procedure di pulizia; non vanno trattati come equivalenti a una struttura saldata in condizioni estreme.

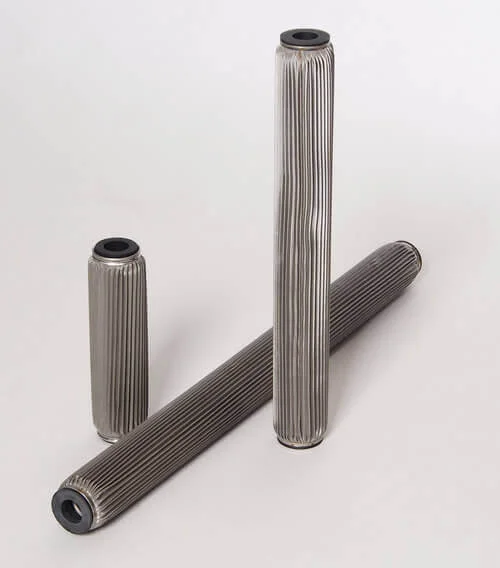

Costruzione crimpata
La costruzione crimpata può essere impiegata per chiarificazione e filtrazione di fluidi in processi industriali, anche in applicazioni a lotti. Gli elementi sono spesso pieghettati o cilindrici e possono includere anima e anelli di supporto. Crimpatura e saldatura riducono la dipendenza da brasatura o adesivi, ma temperatura, compatibilità e tenuta restano proprietà della configurazione completa.

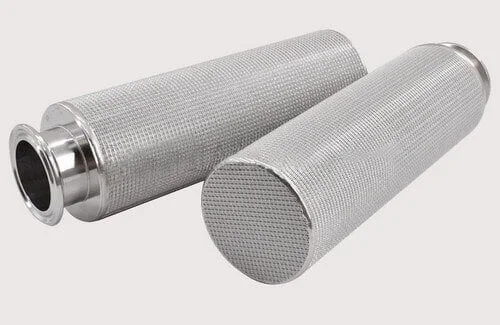

Costruzione interamente saldata
Negli elementi interamente saldati, fondelli, tubo centrale e rete metallica formano un assieme in acciaio inox. Questa soluzione viene valutata quando fluidi pericolosi, procedure di pulizia o condizioni operative richiedono di evitare adesivi.
Una struttura completamente metallica può essere adatta ad ambienti con pressione, temperatura o corrosività elevate, se lega, saldature e spessori sono dimensionati per il servizio. Il mezzo può trattenere particelle in relazione alla propria apertura effettiva e, quando il contaminante lo permette, essere rigenerato mediante controlavaggio o altre tecniche compatibili.
La robustezza dei componenti e dei giunti può rendere questa costruzione una candidata per applicazioni ad alta pressione o per temperature incompatibili con alcuni adesivi. Le pressioni ammissibili, compresa l'eventuale resistenza al collasso, devono essere documentate per lo specifico elemento.
Il trattamento termico può essere utilizzato per ridurre tensioni residue e il rischio di cedimenti legati all'interazione fra corrosione intergranulare e sollecitazione; la procedura dipende dalla lega e dal processo di fabbricazione.
La classificazione per tipo di filtro comprende invece le famiglie seguenti:
- Filtri in rete metallica
- Filtri in metallo sinterizzato
- Filtri pieghettati
- Alloggiamenti filtranti
Ogni famiglia risponde a esigenze differenti e deve essere collegata a portata, ritenzione, perdita di carico, temperatura, pressione e pulibilità richieste.
Filtri in rete metallica
Sono realizzati con reti tessute in acciaio inox disponibili con aperture differenti. La loro superficie è generalmente accessibile alla pulizia e può essere adatta alla rimozione di particelle relativamente grossolane da liquidi o gas in trattamento acqua, processi chimici e produzione alimentare, previa verifica dei requisiti igienici e di processo.
Filtri in metallo sinterizzato
Possono essere prodotti sinterizzando polveri metalliche o consolidando altre strutture porose ad alta temperatura. La rete di pori consente filtrazione in profondità e può essere progettata per particelle fini. Durata, resistenza termica e corrosione dipendono dalla lega, dalla geometria e dalle condizioni d'esercizio; questi filtri vengono valutati anche in petrolchimica, farmaceutica e aerospazio.
Filtri pieghettati
La pieghettatura aumenta la superficie disponibile nello stesso ingombro. Può ridurre la velocità superficiale e prolungare l'intervallo fra gli interventi, ma perdita di carico e vita utile dipendono dal fluido e dal carico contaminante. È una configurazione comune nei servizi ad alta portata e nei processi che richiedono rimozione di particelle senza ridurre eccessivamente il flusso.
Alloggiamenti filtranti
Gli alloggiamenti in acciaio inox sostengono e sigillano gli elementi filtranti. Possono essere progettati per pressioni e temperature definite e vengono usati in settori quali oil & gas e processi chimici. L'integrità del sistema dipende anche da chiusure, guarnizioni, connessioni, finitura e conformità applicabile.
Principio operativo
Come funziona un filtro in acciaio inox
In una filtrazione superficiale, la rete trattiene le particelle più grandi dell'apertura effettiva del mezzo. Il grado di filtrazione dichiarato deve essere interpretato secondo il metodo di prova e non deriva automaticamente dal solo nome della rete.
Un elemento in feltro di fibra metallica sinterizzata opera anche in profondità: le particelle possono essere intercettate lungo i percorsi interni mentre il fluido attraversa la struttura.
A seconda della costruzione, il flusso può procedere dall'interno verso l'esterno oppure in direzione opposta. La scelta modifica supporto, distribuzione del carico e modalità di pulizia.
La cattura delle particelle può coinvolgere più meccanismi:
Impatto inerziale: le particelle più grandi o dense possono deviare dalle linee di flusso e urtare il mezzo. Il contributo effettivo dipende da velocità, densità, geometria e regime del fluido.
Intercettazione: particelle che seguono il flusso possono entrare in contatto con fibre o fili e rimanere trattenute sulla struttura.
Diffusione: per particelle molto piccole, il moto browniano può aumentare la probabilità di contatto con il mezzo; la rilevanza del fenomeno varia con dimensione, velocità e proprietà del fluido.
Prestazioni
Vantaggi dei filtri in acciaio inox
Differenziale di pressione
Una struttura metallica opportunamente progettata può resistere a differenziali di pressione elevati. Pressione ammissibile, collasso e durata non sono universali: devono essere verificati per mezzo, supporti, saldature, geometria e direzione del flusso.
Resistenza alla temperatura
L'acciaio inox può lavorare a temperature superiori a quelle tollerate da diversi materiali polimerici o adesivi. Il limite effettivo dipende dalla lega, dai giunti, dalle guarnizioni, dall'atmosfera e dai cicli termici.
Pulizia e riutilizzo
Molti mezzi in acciaio inox sono accessibili a pulizia e riutilizzo. La procedura deve rimuovere il contaminante senza danneggiare pori, rete, saldature o finitura; il recupero della perdita di carico va controllato prima della rimessa in servizio.
Vita utile
La pieghettatura può aumentare la superficie e allungare l'intervallo fra le sostituzioni. Resistenza alla corrosione e durata dipendono dal grado di acciaio, dal fluido e dalla manutenzione; il filtro non deve introdurre contaminazione secondaria durante il servizio.
Dimensioni personalizzabili
Diametro, lunghezza, connessioni, guarnizioni e geometria possono essere adattati a diversi alloggiamenti e impianti. La personalizzazione richiede dati dimensionali e operativi completi.
Apertura controllata del mezzo
Una struttura dei pori stabile aiuta a limitare la migrazione delle particelle verso il lato pulito e a mantenere un comportamento ripetibile. Il valore assoluto o nominale deve comunque essere definito mediante uno standard di prova e riferito allo specifico prodotto.
Settori d'impiego
Applicazioni dei filtri in acciaio inox
Gli elementi metallici vengono valutati negli ambienti in cui servono solidità strutturale, differenziale di pressione, temperatura o compatibilità con fluidi specifici. L'idoneità va confermata per lega, costruzione e processo.
Industria automobilistica
- Filtrazione dell'aria
- Filtrazione dell'olio lubrificante
- Filtri per generatori di gas degli airbag
Recupero di reagenti chimici e catalizzatori
- Liquidi caldi
- Liquidi criogenici, quando lega e costruzione sono qualificate
- Solventi, chetoni, esteri e idrocarburi liquidi compatibili

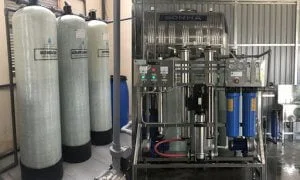

- Acqua di alimentazione e reintegro
- Glicoli
- Recupero di solidi o liquidi dal processo
Alimenti e bevande
- Filtrazione del vapore
- Recupero del catalizzatore da reattori di idrogenazione
- Chiarificazione di sciroppi, vino e altri liquidi
- Rimozione di catalizzatori da aromi e specialità alimentari
- Rimozione del carbone attivo e decolorazione
Filtrazione di polimeri come poliammide, Kevlar®, poliestere e polipropilene.
Filtrazione HEPA e ULPA in configurazioni metalliche progettate allo scopo.
Materiali radianti per bruciatori realizzati con fibre metalliche in leghe resistenti alla temperatura.
Servizi di raffineria caratterizzati da portate continue elevate.
Separazione liquido-liquido per coalescenza e separazione liquido-gas per demisting con fibre metalliche non tessute.
Filtrazione di polimeri durante la filatura.

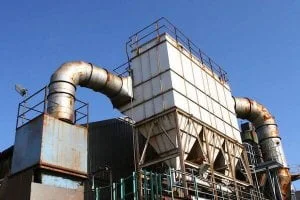

Filtrazione di gas caldi.
Settore medico e farmaceutico, con requisiti di conformità e pulibilità specifici.
Circuiti idraulici e combustibili.
Sistemi con emissioni in ambito nucleare, soggetti a qualifiche dedicate.
Manutenzione

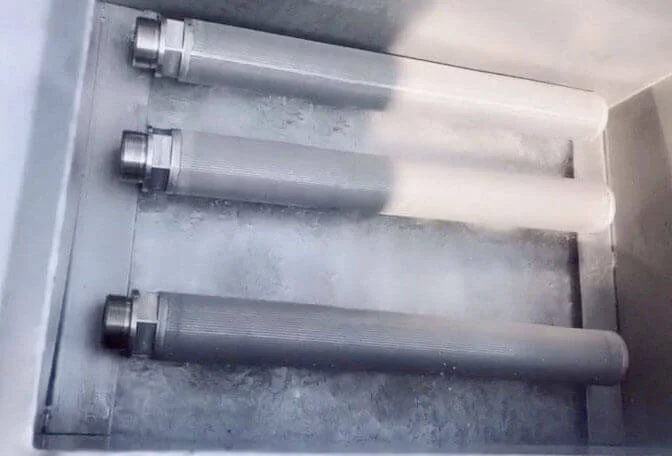

Come lavare i filtri in acciaio inox
Un cilindro filtrante realizzato con feltro di fibra sinterizzata o rete metallica può offrire un'ampia superficie e una separazione efficiente. Per mantenere le prestazioni deve essere controllato e pulito con regolarità. Si distinguono tre metodi principali.
Pulizia a ultrasuoni
Le onde ultrasoniche generano nel liquido di lavaggio fenomeni di cavitazione. Il collasso delle microbolle produce azioni locali che aiutano a distaccare i depositi. Frequenza, potenza, tempo e chimica del bagno vanno impostati senza danneggiare il mezzo o le giunzioni.
Controlavaggio
Il fluido di pulizia o un gas inerte compatibile, come l'azoto in processi idonei, viene fatto passare nella direzione opposta a quella di filtrazione per rimuovere il deposito. Pressione e portata devono restare entro i limiti dell'elemento.
Lavaggio in soluzione
Tra i metodi descritti figura l'immersione per circa un'ora in una soluzione al 5% di idrossido di sodio oppure di acido nitrico, con tempo adattato al livello di contaminazione e successiva asciugatura con aria pulita. Questa indicazione non è una ricetta universale: concentrazione, compatibilità, sicurezza, neutralizzazione, risciacquo e smaltimento devono essere definiti da personale qualificato per il contaminante e i materiali reali.
Intervento operativo
Come sostituire un filtro in acciaio inox
Con l'esercizio, il deposito di contaminanti aumenta il carico sull'elemento e può ridurne l'efficienza. L'elemento va smontato e pulito correttamente oppure sostituito quando non recupera più le prestazioni richieste.
La sostituzione è necessaria quando, anche dopo una pulizia approvata, il filtro non soddisfa più i limiti di perdita di carico, integrità o qualità del filtrato definiti per l'impianto.
- Ricevere e verificare l'ordine di sostituzione; confermare che il sistema sia arrestato, isolato e messo in sicurezza secondo la procedura dell'impianto.
- Confermare specifica, materiale, dimensioni, modello e materiale dell'O-ring del ricambio; predisporre attrezzi, contenitore di raccolta e materiali di pulizia.
- Pulire l'area dell'alloggiamento, svuotare la zona di lavoro e indossare i dispositivi di protezione richiesti dalla valutazione dei rischi.
- Chiudere e isolare il sistema, aprire lentamente lo sfiato superiore e verificare sul manometro l'assenza di pressione prima di procedere; prevenire spruzzi di liquido o materiale.
- Scaricare il fluido residuo, aprire il coperchio con gli attrezzi previsti, rimuovere l'elemento e contenerlo per la successiva pulizia o lo smaltimento autorizzato.
- Pulire l'interno dell'alloggiamento con strumenti e materiali compatibili prima di installare il ricambio.
- Aprire l'imballaggio del nuovo elemento e controllare che l'O-ring sia integro, pulito e correttamente posizionato.
- Inserire verticalmente l'elemento nella sede senza danneggiare tenuta o superficie; quindi reinstallare e serrare il coperchio secondo la procedura e la coppia previste.
- Chiudere lo scarico, aprire lo sfiato superiore e introdurre lentamente il fluido nell'alloggiamento. Quando il fluido raggiunge lo sfiato, chiuderlo e controllare accuratamente eventuali perdite.
- Aprire gradualmente la valvola di uscita fino alla posizione operativa e verificare pressione differenziale, tenuta e condizioni di processo prima di dichiarare conclusa la sostituzione.
Fabbricazione
Come vengono prodotti i filtri in acciaio inox
Vita utile, qualità e prestazioni dipendono dall'intero processo produttivo: selezione del mezzo, pieghettatura, saldatura, incollaggio e assemblaggio in ambiente controllato.
Dopo aver scelto il materiale e definito la struttura principale, il progetto può essere verificato con strumenti digitali e trasformato in componente attraverso lavorazioni e attrezzature adatte alla geometria richiesta.
Materiali tracciabili, processi controllati, ispezioni e procedure coerenti contribuiscono alla qualità del filtro. I controlli effettivi devono essere specificati nel piano di fabbricazione e collaudo.
Pieghettatura
Il mezzo viene pieghettato per ottenere una superficie maggiore in un volume compatto, come quello di una cartuccia o di un elemento cilindrico.
Le macchine di pieghettatura possono lavorare pacchi multistrato composti da feltri metallici e reti, anche combinati. Possono essere realizzati elementi alti fino a 1.500 mm, se questa capacità è prevista dal processo e viene confermata in offerta. Stabilità delle pieghe e supporti vanno dimensionati sul carico meccanico previsto.
Saldatura
Nel sistema cilindrico, il mezzo pieghettato o liscio viene chiuso e collegato alle interfacce di ingresso o uscita mediante saldatura. Il procedimento viene scelto in base a lega, spessore e geometria del giunto.
Le saldature devono garantire la tenuta prevista e limitare l'occlusione dell'area filtrante. Geometria e finitura del cordone influenzano flusso, pulibilità e resistenza alla corrosione.
Tra i procedimenti citati figurano saldatura al plasma e TIG/GTAW; MIG e MAG possono essere impiegate in casi selezionati. La scelta dipende da materiale, spessore e qualità richiesta.
TIG/GTAW è applicabile a numerosi acciai altolegati e metalli non ferrosi, incluso il titanio quando processo e protezione del bagno sono adeguati.
La saldatura a resistenza, per punti o a rulli, può produrre giunti ripetibili con un apporto termico localizzato.
Con correnti controllate, la saldatura al plasma può essere adatta a lamine e fili sottili e viene valutata per mezzi filtranti fini che richiedono giunti precisi.
Incollaggio
Oltre alla saldatura, metalli e altri materiali possono essere uniti con adesivi reattivi o resine epossidiche. Se adesivo, preparazione e geometria sono corretti, il giunto può raggiungere la tenuta e la resistenza richieste. Alcuni adesivi possono essere dichiarati per impieghi fino a 150 °C, ma il limite deve essere confermato dalla relativa scheda tecnica e dalle condizioni chimiche e meccaniche reali. Nei settori farmaceutico e alimentare occorre inoltre usare materiali conformi ai requisiti applicabili e valutare ogni possibile contatto con il prodotto.
Assemblaggio in ambiente controllato
La produzione e l'assemblaggio di elementi o sistemi destinati a servizi sensibili possono richiedere un ambiente a contaminazione controllata. Il livello di pulizia deve essere definito dal prodotto e dal settore di destinazione, non dal solo materiale metallico.
Criteri di selezione
Come scegliere il filtro in acciaio inox adatto
La scelta dipende dall'applicazione, dalle condizioni operative e dal risultato di filtrazione richiesto. I criteri seguenti aiutano a strutturare la richiesta tecnica.
Definire i requisiti di filtrazione
- Dimensione delle particelle: definire la distribuzione granulometrica e la ritenzione richiesta. Per particelle fini possono essere valutati mezzi sinterizzati o filtri pieghettati; per una filtrazione più grossolana può essere sufficiente una rete metallica.
- Portata: specificare portata nominale, minima e massima di liquido o gas. Portate elevate possono richiedere una superficie maggiore per contenere velocità, intasamento e perdita di carico.
Valutare l'ambiente operativo
- Temperatura e pressione: scegliere un elemento qualificato per i valori operativi e di progetto. Strutture interamente saldate o sinterizzate possono essere considerate per servizi severi, ma richiedono dati e verifiche specifiche.
- Fluidi corrosivi: confrontare la composizione del fluido con la resistenza della lega. In molte condizioni AISI 316 offre una resistenza alla corrosione superiore ad AISI 304, ma non è universalmente compatibile con ogni sostanza o concentrazione.
Considerare manutenzione e riutilizzo
Quando si cerca una soluzione riutilizzabile, si possono valutare i filtri in rete di acciaio inox o gli elementi in fibra metallica sinterizzata. Controlavaggio o ultrasuoni possono ridurre i costi operativi solo se la pulizia recupera le prestazioni senza compromettere il componente.
Confrontare progetto e costruzione
- Incollaggio epossidico o saldatura: una costruzione incollata può essere più economica e adatta a condizioni compatibili; una costruzione saldata evita l'adesivo ed è spesso preferita in servizi più severi. Pressione, temperatura e compatibilità del fluido guidano la decisione.
- Pieghettato o rete semplice: la pieghettatura offre più superficie per portate elevate o intervalli di servizio più lunghi; una rete semplice può essere una soluzione più lineare per separazioni grossolane e facilmente pulibili.
Valutare costo iniziale e investimento nel tempo
Il costo iniziale di un filtro in acciaio inox può superare quello di alternative monouso. La valutazione economica deve includere vita utile, fermate, lavaggi, smaltimento e sostituzioni: riutilizzabilità e durata possono ridurre il costo totale solo quando il processo di manutenzione è efficace.
Incrociando grado di filtrazione, ambiente e budget è possibile individuare il tipo di elemento filtrante in acciaio inox più coerente con alta pressione, filtrazione fine o riutilizzo richiesti.
Filtro da caffè in acciaio inox o filtro in carta
I filtri da caffè in acciaio inox sono durevoli e riutilizzabili e lasciano passare una parte maggiore degli oli naturali. I filtri in carta trattengono più oli e sono pratici per l'uso singolo. La scelta dipende da gusto, comodità, pulizia e obiettivi di riduzione dei rifiuti.
Vantaggi e limiti dei depuratori d'acqua in acciaio inox
Gli alloggiamenti e gli elementi in acciaio inox possono offrire durata, resistenza alla corrosione e facilità di manutenzione in sistemi di trattamento acqua correttamente progettati. Il costo iniziale può essere maggiore e la pulizia periodica resta necessaria. La qualità dell'acqua dipende dal sistema completo e dal grado di filtrazione, non dal solo materiale dell'involucro.
I filtri aria in acciaio inox sono una buona scelta?
I filtri aria metallici possono essere durevoli e riutilizzabili e trovano impiego soprattutto in contesti industriali. Efficienza, perdita di carico e intervalli di manutenzione dipendono però dal mezzo e dalla classe di filtrazione: un filtro metallico non sostituisce automaticamente un filtro fine o HEPA certificato. Costo e frequenza di pulizia vanno inclusi nella scelta.
Sintesi
Perché scegliere un filtro in acciaio inox
In ambienti operativi severi può servire un materiale strutturale capace di sostenere pressione, differenziale, temperatura e compatibilità con il fluido. Un elemento in acciaio inox può essere personalizzato per materiale, resistenza, portata, spessore, grado di filtrazione e geometria, purché questi parametri siano dimensionati insieme.
La resistenza alla compressione può rendere alcuni elementi metallici adatti alla filtrazione di fluidi in pressione. Il valore ammissibile deve essere verificato sulla configurazione specifica.
L'acciaio inox mantiene le proprietà a temperature superiori a quelle tollerate da molti materiali non metallici, ma lega, guarnizioni e giunzioni stabiliscono il limite del sistema.
La possibilità di rimuovere il deposito, controllare l'integrità e reinstallare l'elemento può rendere il riutilizzo economicamente interessante. Quantità di sporco e frequenza di lavaggio dipendono dal processo.
La resistenza meccanica aiuta l'elemento a conservare la geometria sotto pressione e temperatura, entro i limiti del progetto e della fatica accumulata.
La pieghettatura aumenta la superficie disponibile e può prolungare il servizio prima della sostituzione rispetto a un elemento liscio equivalente, a parità di condizioni.
Dimensioni, O-ring e guarnizioni possono essere configurati per strumenti e alloggiamenti differenti; tolleranze e materiali di tenuta devono essere specificati.
Una struttura dei pori controllata può offrire una filtrazione coerente e limitare il rilascio di particelle trattenute. La resistenza alla corrosione dell'acciaio inox può sostenere una vita utile lunga, ma va sempre rapportata a fluido, temperatura, pulizia e standard di prova del grado filtrante.
