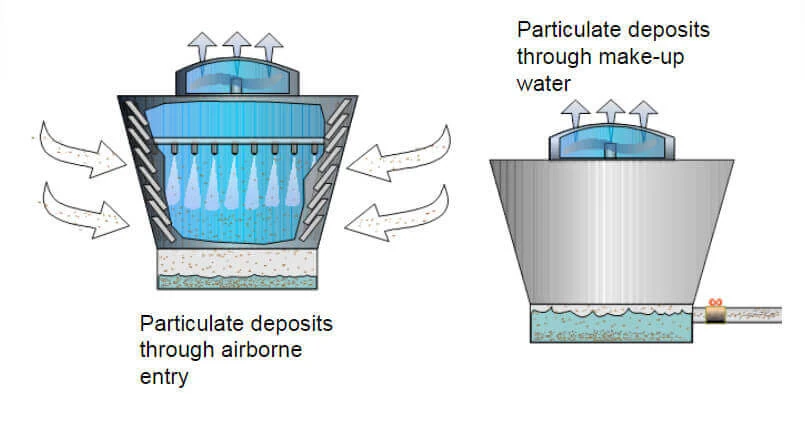

Nei sistemi evaporativi, detriti trasportati dall'aria, acqua di reintegro, incrostazioni, residui di trattamento e crescita biologica possono accumularsi nel circuito. Questi contaminanti interessano vasca, tubazioni, scambiatori, ugelli e riempimenti, con effetti che dipendono dal processo e dalla manutenzione.
La filtrazione meccanica rimuove i solidi ma non sostituisce il trattamento dell'acqua. Analisi periodiche, controllo chimico e procedure di manutenzione devono essere progettati insieme al sistema di separazione; la configurazione va definita sui dati effettivi dell'impianto.
Obiettivi
Benefici operativi associati a un'acqua più pulita
Ridurre il carico sulle superfici di scambio

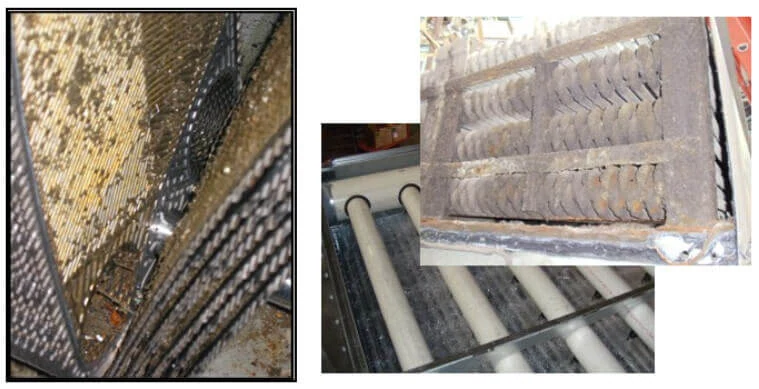

Depositi, fanghi e biofilm possono ostacolare lo scambio termico. Rimuovere i solidi sospesi aiuta a limitare la formazione dei depositi, ma il risultato deve essere verificato con dati energetici e condizioni operative del circuito.
Altri effetti da verificare sul sistema
- Rendere il trattamento chimico più controllabile riducendo il carico di solidi.
- Limitare le pulizie manuali della vasca e gli interventi sugli scambiatori.
- Ridurre le fermate legate a ugelli, riempimenti o passaggi ostruiti.
- Rimuovere habitat solidi favorevoli alla crescita biologica, senza attribuire alla filtrazione una funzione di disinfezione.
Il controllo microbiologico richiede un programma specifico condotto da personale competente. La filtrazione può supportarlo, ma non garantisce da sola il controllo di Legionella o di altri rischi sanitari.
Fondamenti
Da cosa dipende una filtrazione efficace?
Una vasca o un pozzetto remoto favoriscono la sedimentazione delle particelle. Per progettare la filtrazione occorre identificare origine, tipo, dimensione e volume dei contaminanti, oltre ai punti in cui possono depositarsi o raggiungere le apparecchiature.
Metodo ed equipaggiamento devono essere scelti insieme: spazio disponibile, costo dei ricambi, manutenzione, formazione, portata, perdita di carico ammissibile e gestione dell'acqua di scarico possono cambiare la soluzione preferibile.
Il trattamento chimico controlla aspetti che un filtro meccanico non risolve; allo stesso modo, i prodotti chimici non rimuovono l'accumulo fisico dei solidi. Le due funzioni sono complementari.
Architetture
Quali metodi di filtrazione si usano nelle torri di raffreddamento?
- Pulizia della vasca: convoglia i solidi sedimentabili verso il sistema filtrante.
- Flusso totale: tratta l'intera portata di circolazione.
- Flusso laterale: tratta in continuo una parte della portata e la restituisce al circuito.
Questi metodi non sostituiscono il cestello di aspirazione della pompa, che intercetta i detriti grossolani prima che entrino nel circuito. La sua presenza e configurazione devono seguire il progetto dell'impianto.
Metodo 1
Pulizia della vasca

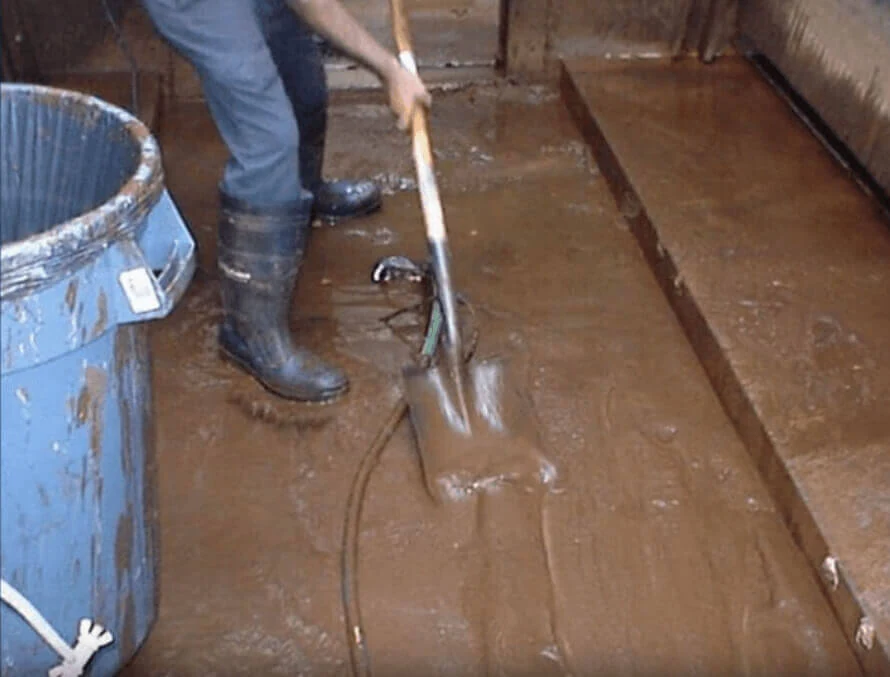

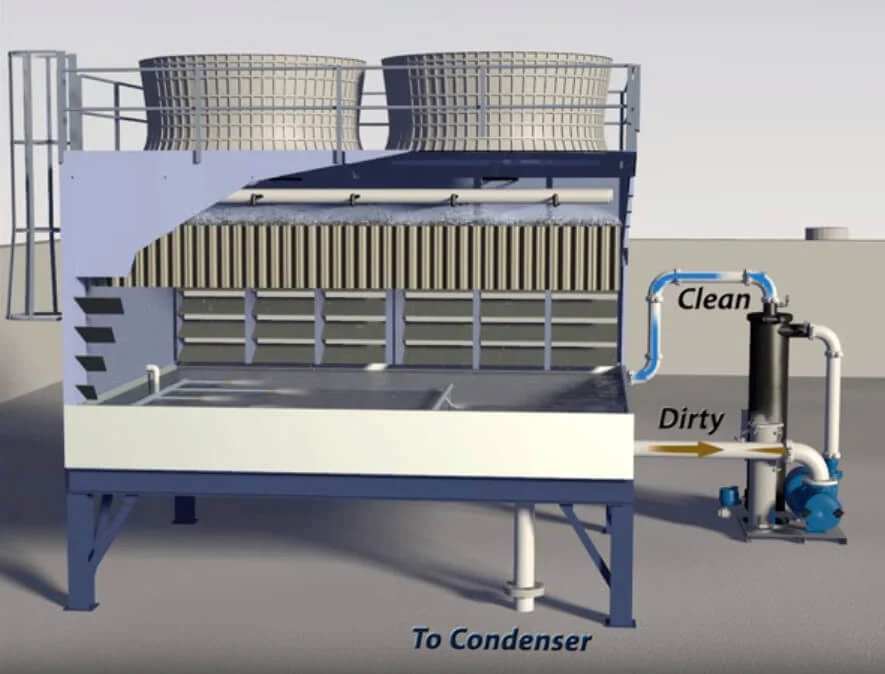

L'acqua viene prelevata dalla vasca o dal pozzetto, inviata al filtro e restituita attraverso una rete di ugelli che mantiene in movimento i solidi e li indirizza verso il punto di aspirazione. Lo scopo è limitare l'accumulo sul fondo e ridurre la pulizia manuale.
Questo schema protegge direttamente la vasca, ma non garantisce che tutta l'acqua inviata allo scambiatore sia filtrata. Per proteggere direttamente scambiatori e raffreddatori occorre valutare anche una configurazione a flusso totale o laterale.
Criteri di riferimento per configurare il filtro meccanico
Profondità e superficie della vasca, geometria degli ugelli, portata disponibile, distribuzione del flusso e carico di solidi determinano il dimensionamento. I valori della fonte rappresentano esempi storici e non sono trasferiti come specifiche universali.
La protezione diretta delle apparecchiature può essere studiata con un sistema a flusso totale o con un sistema a flusso laterale, senza attribuire automaticamente a una serie la compatibilità con il processo.
Confronto
Differenza tra filtrazione a flusso totale e laterale

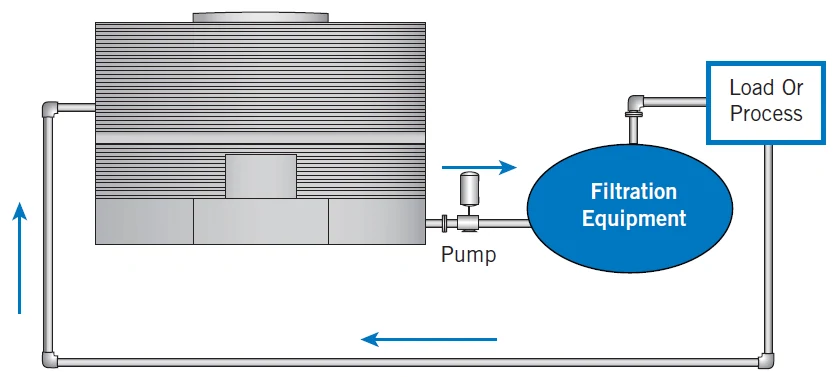

Nel flusso totale il filtro è installato sulla mandata e tratta l'intera portata di progetto. Nel flusso laterale una derivazione viene filtrata continuamente e poi restituita alla vasca o al circuito.
La prima soluzione offre protezione immediata sulla portata trattata ma richiede un'apparecchiatura dimensionata per tutto il flusso. La seconda riduce la taglia del filtro, ma la rimozione dei contaminanti avviene progressivamente e dipende dal ricambio reale del volume.
Caratteristiche del flusso totale
Il filtro deve sostenere la portata di sistema e la perdita di carico ammissibile senza sottrarre flusso alle apparecchiature. Isolamento, bypass, pulizia e ridondanza devono essere definiti in base alla continuità richiesta.
Il flusso totale riduce i solidi diretti allo scambiatore, ma non impedisce da solo che particelle sedimentino nella vasca o nel pozzetto remoto.
Metodo 3

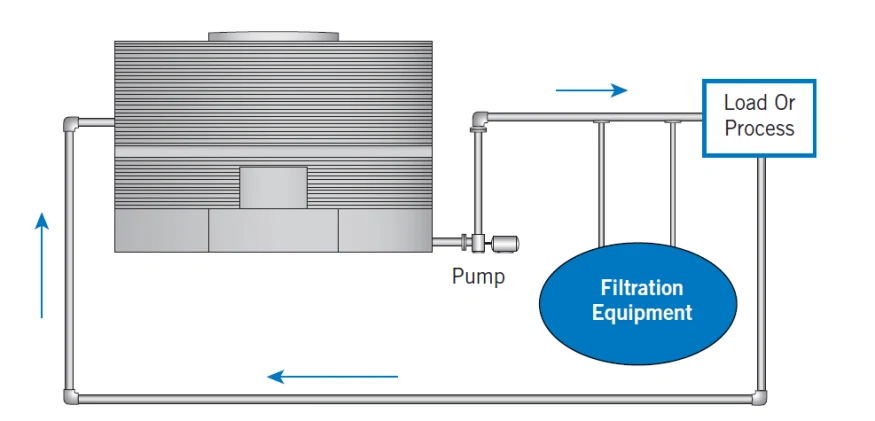

Caratteristiche del flusso laterale
Una parte dell'acqua viene prelevata dalla vasca, filtrata e restituita al circuito. Questo approccio è spesso valutato quando la portata totale renderebbe molto grande il filtro principale o quando si vuole mantenere il trattamento durante la pulizia dell'unità laterale.
La derivazione riduce progressivamente la concentrazione dei solidi, ma non elimina automaticamente i depositi già presenti nella vasca. Il risultato dipende dal punto di prelievo, dal ricambio, dalla distribuzione delle particelle e dall'efficienza alle condizioni reali.
Dimensionamento del sistema laterale
Il dimensionamento deve partire dal volume effettivo del circuito e dal tempo di ricambio desiderato, non da una percentuale applicata senza verifica. Vanno inclusi portata variabile, carico di contaminante, capacità di raccolta, frequenza di pulizia e acqua necessaria al controlavaggio.
Una portata laterale troppo bassa può allungare il tempo necessario a raggiungere la qualità richiesta; una portata eccessiva aumenta investimento, pompaggio e scarichi. La scelta richiede un bilancio tecnico ed economico.
Confronto operativo tra i due schemi
Flusso totale e laterale devono essere confrontati su protezione richiesta, spazio, perdita di carico, ridondanza, manutenzione, consumo di pompaggio e velocità di rimozione. Nessuno dei due sostituisce la gestione dei solidi depositati in vasca.
Schema combinato per il circuito
La fonte propone di combinare movimentazione o pulizia della vasca con flusso totale oppure laterale. In questo modo i solidi vengono indirizzati al filtro e la portata scelta protegge gli utilizzatori; la configurazione finale deve comunque essere validata sul circuito.
Tecnologie
Quali tecnologie di filtrazione e pulizia si possono confrontare?
Tra le opzioni richiamate dalla fonte figurano filtri autopulenti a rete, separatori centrifughi, filtri a sacco, filtri a letto granulare e filtri a dischi.
Criteri di confronto
- Rete autopulente: elemento metallico, controlavaggio e manutenzione delle parti mobili; la costruzione può impiegare rete metallica sinterizzata quando prevista dalla serie.
- Separatore centrifugo: separazione inerziale senza mezzo consumabile, con perdita di carico e limite di separazione da verificare.
- Filtro a sacco: investimento iniziale contenuto ma ricambi, lavoro e smaltimento dipendono dal carico.
- Filtro a letto granulare: pulizia mediante controlavaggio e requisiti specifici per acqua e scarico.
- Filtro a dischi: pacco scanalato autopulibile, con pompaggio e sostituzione degli elementi da valutare.
Analisi
Analizzare la rimozione in base al volume delle particelle
Il solo conteggio delle particelle può essere fuorviante: poche particelle grandi possono rappresentare una quota importante del volume solido e causare depositi, ostruzioni o erosione. Servono distribuzione granulometrica, concentrazione o massa e natura del contaminante.
La tabella numerica della fonte è un esempio teorico, non una misura del circuito. Per selezionare l'apparecchiatura occorrono campionamento rappresentativo, metodo analitico dichiarato e una definizione condivisa della dimensione critica per scambiatori, ugelli, riempimenti e filtro.
La decisione finale integra distribuzione delle particelle, portata, perdita di liquido, ingombri, manutenzione, ricambi, formazione e costo totale. Le priorità cambiano da un impianto all'altro.
Conclusione
Scegliere il sistema sul circuito reale
Un sistema efficace coordina filtrazione meccanica, trattamento dell'acqua e manutenzione. Il metodo di filtrazione definisce dove vengono intercettati i solidi; la tecnologia scelta determina capacità, pulizia, perdita di carico e impegno operativo.
Prima di scegliere servono dati su acqua, contaminanti, volume e portata del circuito, apparecchiature da proteggere e continuità richiesta. Soltanto queste informazioni permettono di confrontare pulizia della vasca, flusso totale e flusso laterale senza trasferire esempi storici come garanzie.
