Che cos'è un filtro a cestello?

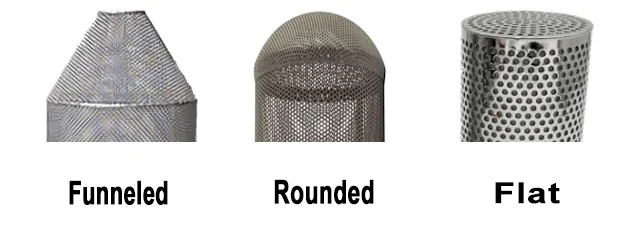

Un cestello filtrante industriale è un dispositivo utilizzato per separare particelle indesiderate da liquidi e, in configurazioni compatibili, da gas. Il cestello sostiene l'elemento di filtrazione, che può essere realizzato in rete metallica, lamiera perforata o materiali sintetici.
Il fluido attraversa le aperture mentre i solidi vengono trattenuti. Corpo, cestello e connessioni possono essere progettati per portate industriali, ma capacità e perdita di carico devono essere dimensionate. La possibilità di estrarre, pulire o sostituire il cestello facilita la manutenzione e può limitare il fermo impianto se il sistema è configurato correttamente.
Come funziona un filtro a cestello?
Il flusso entra nel corpo e viene diretto attraverso le perforazioni o la rete del cestello. Le particelle più grandi dell'apertura effettiva rimangono all'interno, mentre il fluido attraversa l'elemento e prosegue verso l'uscita. Direzione del flusso e orientamento devono rispettare il progetto del filtro.
Con l'accumulo dei solidi aumenta normalmente la pressione differenziale. Il cestello deve quindi essere ispezionato, pulito o sostituito secondo una soglia e una procedura definite, dopo aver isolato e depressurizzato in sicurezza il tratto interessato.
Applicazioni dei filtri a cestello
I filtri a cestello vengono impiegati in numerosi processi industriali, con materiali, grado di filtrazione e requisiti documentali specifici per ogni settore:
- Processi chimici
- Petrolio e gas
- Trattamento dell'acqua
- Alimenti e bevande
- Produzione farmaceutica
Tipi di filtri a cestello
Sono disponibili configurazioni differenti, selezionate in funzione di continuità operativa, spazio, direzione del flusso e procedura di manutenzione:
- Filtro simplex: utilizza una singola camera e richiede normalmente l'arresto o il bypass del flusso per la manutenzione.

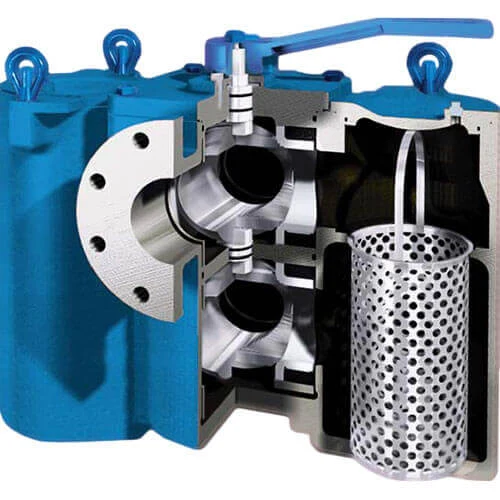

- Filtro duplex: comprende due camere e un sistema di deviazione che può consentire il servizio su una camera mentre l'altra viene isolata, secondo progetto e procedura.
- Filtro a Y: presenta un corpo inclinato a Y; è una geometria distinta che può offrire un ingombro compatto, con perdita di carico e pulibilità da verificare.
- Filtro a T: impiega un corpo a T e può adattarsi a specifiche direzioni di connessione e accesso al cestello.
Vantaggi
Vantaggi dell'impiego di un filtro a cestello
Quando è selezionato e gestito correttamente, un filtro a cestello può offrire i seguenti vantaggi:
- Rimozione di particelle: trattiene i solidi più grandi dell'apertura effettiva e protegge le apparecchiature a valle entro i limiti di progetto.
- Manutenzione accessibile: il cestello rimovibile facilita ispezione, pulizia e sostituzione dopo isolamento e depressurizzazione.
- Controllo dei costi: la protezione a monte può ridurre danni e fermi, ma il risultato economico dipende dal processo e dal piano di manutenzione.
- Continuità delle prestazioni: un fluido con meno solidi può favorire il funzionamento del sistema, purché la perdita di carico resti controllata.
- Versatilità: corpi, materiali e cestelli possono essere configurati per intervalli di portata e pressione definiti.
Nel sistema industriale il filtro agisce come barriera a monte, intercettando contaminanti che potrebbero usurare o ostruire pompe, valvole, ugelli e altre apparecchiature. Il beneficio reale dipende dall'apertura, dall'area libera, dal carico di solidi e dalla frequenza di pulizia.
Fattori da valutare nella scelta
Le configurazioni variano da corpi semplici per fluidi poco viscosi a soluzioni per contenuti di solidi e viscosità maggiori. Anche i materiali cambiano: l'acciaio inox può essere considerato per resistenza meccanica o corrosione, ma la lega deve essere verificata sul fluido e sull'ambiente.
Per selezionare un filtro a cestello è necessario confrontare almeno i seguenti dati:
- Portata massima e condizioni normali, comprese viscosità e densità del fluido
- Pressione e temperatura di progetto, inclusi eventuali transitori
- Compatibilità di corpo, cestello, saldature e guarnizioni con il fluido
- Dimensione, forma e concentrazione dei solidi da trattenere
- Accessibilità, frequenza di pulizia, cestelli di ricambio e metodo di smaltimento
Gestione
Installazione e manutenzione dei filtri a cestello
Installazione corretta e manutenzione periodica sono necessarie per mantenere il filtro entro le prestazioni previste e per lavorare in sicurezza.
Installazione
La procedura deve seguire disegni, manuale del costruttore e requisiti dell'impianto. In linea generale comprende:
- Scegliere una posizione accessibile che consenta l'estrazione completa del cestello.
- Allineare ingresso e uscita alla direzione di flusso indicata senza trasferire carichi della tubazione al corpo.
- Prevedere valvole di isolamento a monte e a valle e, quando richiesto, un bypass progettato per il servizio.
- Serrare connessioni e bulloneria secondo procedura, controllando supporti, guarnizioni e tenuta.
- Lavare la linea e avviare gradualmente, verificando perdite, pressione differenziale e stabilità del sistema.
Manutenzione
Il piano di manutenzione deve essere basato sul contaminante, sul differenziale di pressione e sulla criticità del processo:
- Ispezionare periodicamente il cestello per intasamento, deformazioni, corrosione o rotture.
- Pulire o sostituire l'elemento quando raggiunge la soglia stabilita o mostra un danno.
- Usare acqua o una soluzione compatibile con materiali e contaminante, gestendo correttamente il residuo rimosso.
- Controllare guarnizioni e tenute e sostituirle quando presentano usura, attacco chimico o perdita di elasticità.
- Registrare pressione differenziale, interventi, ricambi e anomalie per definire intervalli più affidabili.
I filtri a cestello sono presenti nel petrolchimico, nell'industria alimentare, nel trattamento dell'acqua, nella farmaceutica e nei processi chimici. In ogni settore devono essere rispettati materiali, pulibilità, documentazione e standard applicabili.
La sola selezione del filtro non è sufficiente: occorrono spazio di manutenzione, allineamento della tubazione, supporti adeguati, connessioni a tenuta e una classe di pressione compatibile con il sistema. Accesso e isolamento devono essere previsti prima dell'installazione.
Il monitoraggio della pressione differenziale aiuta a riconoscere l'accumulo di contaminante. Ispezioni, pulizia e sostituzione tempestive riducono il rischio di bypass interno, deformazione del cestello o funzionamento fuori dai limiti previsti.
Conclusione
In sintesi
I filtri a cestello separano solidi dai fluidi e possono proteggere apparecchiature a valle. Conoscere tipi, applicazioni e criteri di scelta aiuta a definire una soluzione coerente; installazione e manutenzione regolari ne sostengono il funzionamento nel tempo.
Il valore del filtro dipende da una scelta informata, dall'installazione corretta e dalla gestione documentata. Portata, pressione, contaminante, materiale, apertura e accessibilità devono essere valutati come un unico sistema per limitare guasti e interruzioni evitabili.
