Temperature elevate, fluidi corrosivi e particelle fini richiedono un mezzo filtrante definito con più precisione rispetto alla sola dicitura “disco sinterizzato”. La costruzione può partire da rete metallica, polvere, strati pieghettati o pacchi destinati alla filtrazione dei polimeri; ciascuna soluzione modifica area, resistenza, ritenzione e pulibilità.
Questa guida approfondisce il disco filtrante metallico con una sequenza tecnica completa: definizione, famiglie costruttive, selezione, fabbricazione, funzionamento, pulizia, installazione e applicazioni.
Definizione
Che cos'è un disco filtrante sinterizzato?
È un elemento piano, generalmente circolare, ottenuto consolidando uno o più strati porosi. Nella rete metallica la sinterizzazione crea legami nei punti di contatto tra i fili; nei dischi in polvere consolida le particelle mantenendo una rete di pori interconnessi. Taglio laser, taglio ad acqua, stampaggio e bordatura definiscono poi la geometria finale.
Il disco può essere fornito libero, bordato, saldato o integrato in un supporto. La costruzione scelta deve limitare deformazioni e bypass lungo il bordo, senza comprimere o danneggiare il mezzo poroso durante il montaggio.
Benefici della sinterizzazione nella produzione dei dischi
Proprietà del mezzo
- Legami tra fili o particelle: aumentano la stabilità della struttura rispetto a strati semplicemente sovrapposti, entro i limiti della costruzione.
- Conducibilità elettrica: può cambiare con densità, porosità, lega e ossidi superficiali; deve essere misurata se è un requisito funzionale.
- Porosità controllata: il processo può stabilizzare dimensioni e distribuzione dei passaggi, che devono essere documentate con il metodo di prova.
- Uniformità: grado nominale o assoluto, apertura e forma dei pori devono essere distinti quando si comunica la classificazione in micron.
Fabbricazione
- Geometrie e dimensioni ripetibili richiedono utensili, parametri termici e controlli coerenti con materiale e volume produttivo.
- Produzione in serie: utensili e ciclo possono distribuire i costi su più pezzi, ma la convenienza dipende da volume, tolleranze e controlli.
- Lo sfrido e le operazioni secondarie dipendono dal processo; costo ed efficienza del materiale vanno misurati sul ciclo reale.
- Impatto ambientale: energia, atmosfera, recupero degli sfridi e durata utile devono essere misurati sull'intero processo, senza presumere un vantaggio automatico.
Applicazioni e configurazioni
- Strutture multistrato: separano funzione filtrante e supporto; consulta anche le reti metalliche sinterizzate multistrato.
- Forme e settori personalizzati: dischi circolari, quadrati, ovali o a settore sono possibili quando taglio, bordo e supporto rispettano le tolleranze richieste.
- Operazioni secondarie: una progettazione adatta può ridurre lavorazioni o trattamenti successivi, ma non li elimina in ogni costruzione.

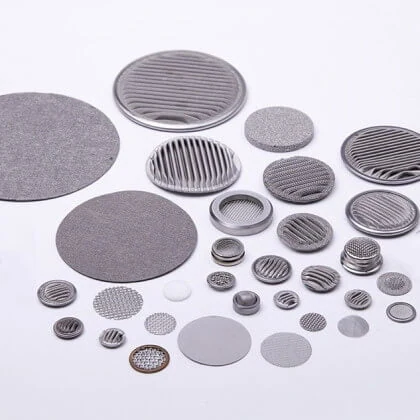

Famiglie
Tipi di dischi filtranti sinterizzati
La classificazione più utile parte dal mezzo filtrante e dalla costruzione. Un anello esterno può migliorare manipolazione e tenuta, ma non trasforma automaticamente un disco in una soluzione adatta a pressioni elevate.
- Dischi in rete metallica, inclusi i dischi in rete di filo.
- Dischi a foglia per polimeri e pacchi filtranti compositi.
- Dischi pieghettati, progettati per aumentare l'area entro un diametro assegnato.
- Dischi in polvere sinterizzata, inclusi gli elementi a disco sinterizzato.
Vantaggi dei dischi filtranti sinterizzati
- Durata di servizio: può aumentare con una struttura stabile e un impiego entro i limiti qualificati, ma non è universale.
- Capacità di accumulo: dipende da porosità, spessore, area e distribuzione del contaminante.
- Resistenza termica: è determinata da lega, giunti, guarnizioni e atmosfera di esercizio.
- Precisione di filtrazione: deve essere associata a efficienza, apertura e metodo di prova.
- Resistenza chimica e alla corrosione: richiede compatibilità con fluido, concentrazione, temperatura e pulizia.
- Versatilità: dimensioni, forma, bordo e connessioni sono personalizzabili entro capacità produttive validate.
- Pulizia e riutilizzo: sono possibili quando il deposito è removibile e il protocollo non danneggia il mezzo.
- Controlavaggio: può essere previsto in costruzioni e impianti idonei, ma non elimina automaticamente fermate o manutenzione.
- Distribuzione dei pori: la sinterizzazione può stabilizzarla, mentre uniformità ed efficienza vanno confermate con prove.
Durata, capacità di accumulo, precisione, resistenza chimica e sostenibilità devono essere collegate a condizioni e prove definite; non sono garanzie valide per ogni disco.
Confronto
Selezione della tipologia di disco filtrante

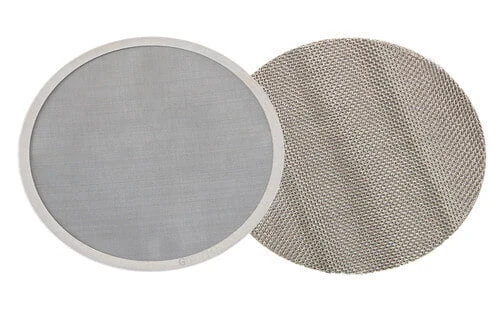

Dischi filtranti in rete metallica
La rete metallica è indicata quando occorrono aperture definite, bassa massa e una struttura che possa essere rinforzata con più strati. I dischi possono essere bordati o non bordati: la scelta dipende dalla tenuta, dall'alloggiamento e dal rischio di sfilacciamento o bypass.
Lega, tessitura, filo, supporto, orientamento degli strati e qualità della sinterizzazione determinano resistenza e passaggio. I limiti di temperatura e pressione appartengono alla specifica del componente completo, non alla sola parola “acciaio inox”.

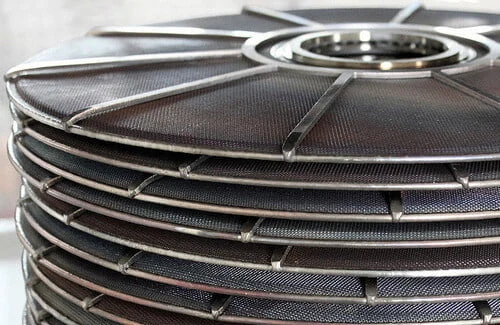

Dischi filtranti a foglia per polimeri
I dischi a foglia vengono assemblati in pacchi per filtrare polimeri fusi o recuperare catalizzatori. La costruzione può combinare reti tessute e supporti sinterizzati; il processo di filtrazione deve considerare viscosità, gel, degradazione termica, perdita di carico e procedura di pulizia.
La stabilità del pacco, la distribuzione del flusso e la tenuta tra dischi sono decisive. Durata e costo del ciclo non vanno dedotti dal tipo di disco senza dati del polimero e della linea.

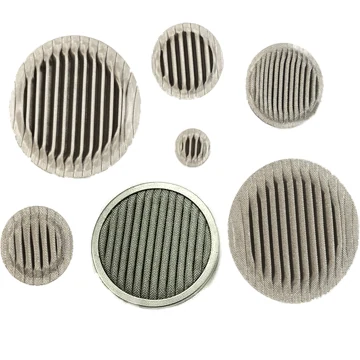

Dischi filtranti pieghettati
La pieghettatura aumenta l'area filtrante disponibile, ma richiede controllo di altezza, passo, supporto e sigillatura del bordo. Stampaggio e taglio devono evitare deformazioni che creino canali preferenziali.
L'area maggiore può distribuire il carico contaminante e contenere la perdita di carico iniziale, mentre particelle molto fini, gel o depositi adesivi possono comunque ostruire il mezzo. La scelta dipende dal contaminante e dalla possibilità di pulire le pieghe.

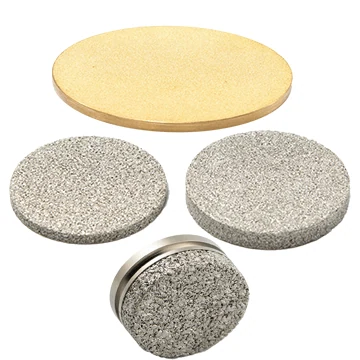

Dischi filtranti in polvere sinterizzata
La polvere sinterizzata consente spessori e strutture porose differenti dalla rete tessuta. Può offrire un percorso tortuoso e una buona stabilità dei pori, da misurare con prove coerenti con la ritenzione richiesta.
Carichi elevati di solidi o contaminanti difficili da rimuovere possono accelerare l'intasamento. Costo, resistenza al taglio e rigenerabilità devono essere confrontati con rete, fibra e mezzi monouso sul servizio reale.
Specifica
Come scegliere un disco filtrante sinterizzato
- Compatibilità con il fluido: verificare composizione, concentrazione, temperatura, contaminazione ammessa e possibili prodotti di pulizia.
- Apertura e grado di filtrazione: definire distribuzione delle particelle, efficienza richiesta e metodo di prova; mesh e micron non sono sinonimi perfetti.
- Materiale: confrontare acciaio inox, bronzo e leghe di nickel sulla corrosione reale, non solo sul nome commerciale.
- Condizioni operative: dichiarare portata, pressione a monte, differenziale pulito e terminale, temperatura e transitori.
- Resistenza meccanica: includere pulsazioni, vibrazioni, flessione, supporti, serraggio e dilatazione termica.
- Manutenzione: indicare metodo di pulizia, frequenza prevista, criteri di accettazione e possibilità di sostituzione.
- Norme e requisiti di settore: identificare materiali, tracciabilità, pulizia e documentazione applicabili al progetto.
Produzione
Come vengono fabbricati i dischi filtranti sinterizzati?
La produzione inizia dalla verifica di lega, filo o polvere e dalla definizione degli strati. Per la rete, le tele vengono pulite, orientate, impilate e consolidate in atmosfera controllata; per la polvere, granulometria, riempimento e compattazione precedono il ciclo termico.
Il semilavorato viene tagliato alle dimensioni richieste con un processo compatibile con bordo e pori. Possono seguire bordatura, saldatura, lavorazioni, pulizia e passivazione. Controlli dimensionali, integrità, permeabilità e grado di filtrazione devono riferirsi a criteri concordati.
Funzionamento
Come funziona un disco filtrante sinterizzato?
Il fluido attraversa il disco sotto un differenziale di pressione. Le particelle vengono intercettate sulla superficie o lungo i passaggi interni; il deposito aumenta progressivamente la resistenza e modifica portata o pressione del sistema.
In un pacco di dischi, molle, piastre o tiranti possono mantenere la compressione e guidare il flusso verso un collettore centrale. Questo schema non è universale: tenute, direzione del flusso e percorso di scarico dipendono dall'apparecchiatura che ospita i dischi.
Esercizio
Caratteristiche principali dei dischi filtranti sinterizzati
Controlavaggio dedicato
Il controlavaggio inverte o ridistribuisce il flusso per distaccare il deposito. L'avvio può essere governato dal differenziale di pressione o da una sequenza temporale, ma valvole, collettori e scarico appartengono al sistema filtrante, non al disco isolato.
La continuità di servizio richiede sezioni parallele o una logica impiantistica dedicata. Velocità, volume e durata del controlavaggio devono essere sufficienti a rimuovere il contaminante senza deformare il mezzo o spingerlo più in profondità.
Filtrazione precisa ed efficiente
La precisione deve essere espressa con efficienza e metodo di prova, non soltanto con un numero di mesh. Portata, viscosità, area, distribuzione dei pori e carico contaminante determinano il comportamento misurabile del disco.
Manutenzione
I dischi filtranti sinterizzati in acciaio inox si possono pulire?
Sì, molti dischi possono essere rigenerati se materiale, bordo e giunti sono compatibili e se il contaminante è removibile. Prima della pulizia vanno registrati perdita di carico, aspetto e prestazione; dopo il trattamento occorre verificare integrità e recupero.
- Ammollo e risciacquo: detergente, temperatura e tempo devono sciogliere il deposito senza attaccare lega o guarnizioni.
- Pulizia termica: può rimuovere residui organici o polimerici solo entro limiti qualificati per ossidazione, deformazione e contaminazione.
- Flusso in ricircolo: pompa e soluzione fanno attraversare il mezzo in modo controllato, con filtrazione e smaltimento del bagno.
- Ultrasuoni: frequenza, potenza e durata devono essere convalidate per non danneggiare rete, bordo o saldature.
- Getto d'acqua: pressione, distanza e angolo vanno limitati per evitare allargamento dei pori o deformazioni.
Montaggio
Come si installano i dischi filtranti sinterizzati in acciaio inox?
L'installazione deve seguire il disegno dell'alloggiamento e una procedura sicura di isolamento, depressurizzazione e bonifica. Un operatore qualificato verifica disco, superfici di tenuta, guarnizioni, orientamento del flusso e pulizia prima del montaggio.
- Aprire l'alloggiamento solo dopo aver confermato condizioni sicure e assenza di energia o pressione residua.
- Rimuovere clamp, piastra o cilindro di serraggio secondo il manuale dell'apparecchiatura.
- Posizionare disco e guarnizioni senza piegare il mezzo né contaminare le superfici.
- Ripristinare il sistema di serraggio con sequenza e coppia previste dal costruttore.
- Chiudere il corpo, eseguire il controllo di tenuta e avviare gradualmente monitorando il differenziale.
Impieghi
Applicazioni dei dischi filtranti sinterizzati
I dischi sono impiegati nella filtrazione di liquidi corrosivi, nel recupero di catalizzatori, nel trattamento di vapore e gas e nella filtrazione di polimeri. La compatibilità deve essere verificata per fluido, temperatura, pressione, pulizia e contaminazione accettabile.
- Industria aeronautica e aerospaziale.
- Industria chimica.
- Industria petrolchimica.
- Tecnologie ambientali e trattamento dei fluidi.
- Industria automobilistica.
- Produzione e trasformazione delle materie plastiche.
- Industria alimentare e delle bevande, nel rispetto dei requisiti applicabili.
Conclusione
Definire il disco filtrante prima dell'acquisto
Un disco sinterizzato non garantisce da solo una filtrazione accurata. La scelta diventa affidabile quando apertura, efficienza, materiale, area, supporto, tenuta e pulizia sono documentati rispetto al processo.
Prima dell'ordine è utile fornire campione o distribuzione delle particelle, proprietà del fluido, portata, pressioni, temperatura, dimensioni dell'alloggiamento e protocollo di rigenerazione. Questi dati permettono al produttore di proporre e verificare una costruzione coerente.
