La scelta di un elemento filtrante metallico lavabile non parte dal solo acciaio inox. Occorre collegare la costruzione del mezzo alla corrente da trattare, alla contaminazione, alla pressione differenziale, alla temperatura e alla procedura di pulizia ammessa.
Questa guida parte dai concetti di base e passa alle famiglie costruttive, ai criteri di scelta, ai controlli, alla pulizia, alla sostituzione e alle applicazioni industriali.
Fondamenti
Che cos'è un elemento filtrante metallico in acciaio inox?
È un componente poroso progettato per trattenere contaminanti mentre il fluido attraversa il mezzo. In alcune configurazioni può essere pulito mediante controlavaggio, lavaggio chimico compatibile o altre procedure qualificate, ma la riutilizzabilità va confermata sul componente e sul contaminante reali.
L'acciaio inox può offrire robustezza e resistenza alla corrosione, mentre costo, compatibilità, differenziale ammissibile e vita utile dipendono da lega, geometria, saldature, tenute e servizio.
Famiglie costruttive
Quali tipi di elementi filtranti metallici sono disponibili?
La gamma degli elementi filtranti in acciaio inox comprende mezzi e geometrie differenti. La denominazione commerciale non sostituisce la verifica della struttura effettiva.

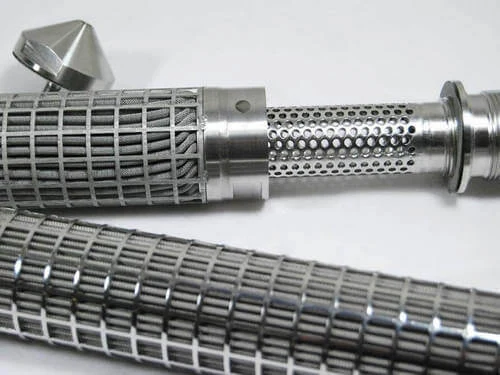

Elemento filtrante in rete metallica pieghettata
Le pieghe aumentano la superficie disponibile entro un determinato ingombro. Il mezzo può essere rete metallica o fibra metallica sostenuta; capacità di accumulo, portata e pulizia dipendono dalla configurazione completa.
Elemento filtrante in rete tessuta
La rete metallica tessuta è formata da fili di ordito e trama. Tela piana, Dutch weave e altre tessiture producono aperture e comportamenti diversi; lega, diametro del filo, tessitura e supporto devono essere specificati insieme.
La dimensione della rete si controlla con misure coerenti: il solo conteggio delle maglie non definisce apertura, permeabilità o ritenzione.

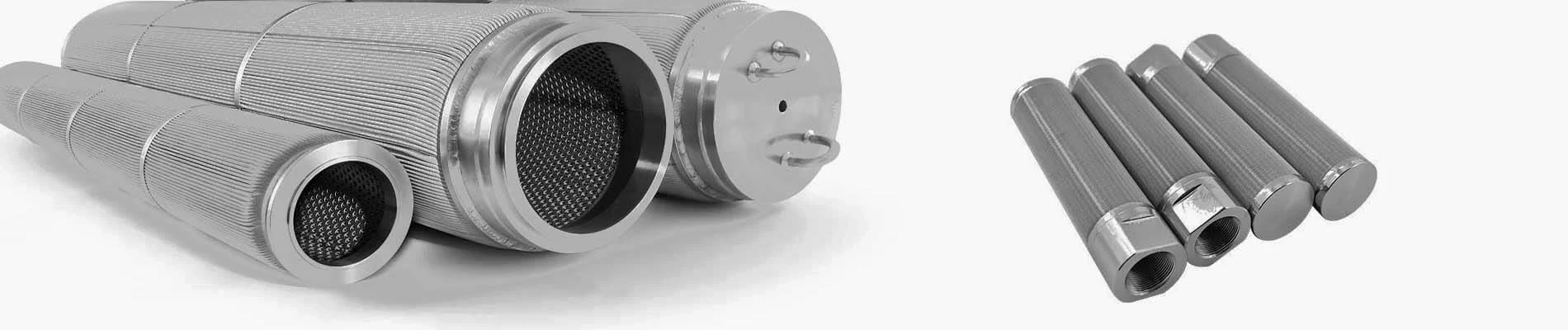

Elemento filtrante in rete metallica sinterizzata
Più strati di rete possono essere uniti termicamente per separare funzione filtrante, protezione e rinforzo. Numero e ordine degli strati variano; non è corretto assumere una costruzione fissa per ogni elemento sinterizzato.

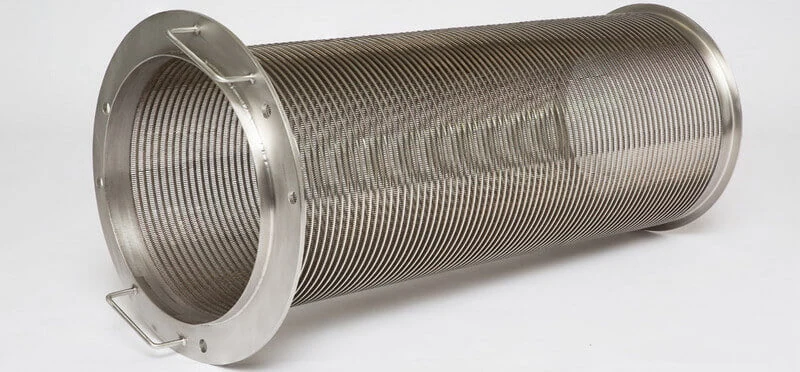

Elemento filtrante wedge wire in acciaio inox
Il wedge wire impiega profili a V saldati a supporti per creare fessure continue. Precisione, area aperta, direzione del flusso e pulibilità dipendono dal profilo e dall'esecuzione.

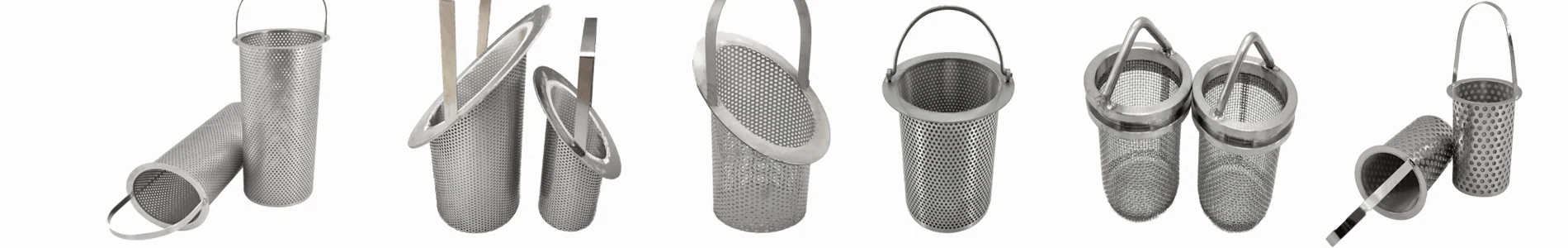

Cestello filtrante in acciaio inox
I cestelli filtranti possono essere cilindrici, conici o realizzati su disegno e utilizzare rete, lamiera perforata o una combinazione. Corpo, bordo, maniglia e giunzioni devono sostenere il carico previsto.
Specificazione
Cosa considerare prima di scegliere un elemento filtrante
Tipo di materiale
Austenitici, ferritici, martensitici, duplex e superduplex hanno composizioni e comportamenti differenti. La lega va selezionata sulla base di chimica del fluido, cloruri, temperatura, saldabilità, pulizia e requisiti normativi.
Apertura, mesh e grado di filtrazione
Mesh count, apertura nominale e micron rating non sono sinonimi perfetti. La scelta richiede distribuzione delle particelle, meccanismo di ritenzione, tolleranza, rischio di deformazione e protocollo di prova.
Configurazione delle tenute
Guarnizioni, saldature e connessioni devono essere compatibili con temperatura, pressione, fluido e cicli di montaggio. Una tenuta non qualificata può bypassare il mezzo filtrante.
Area filtrante effettiva
L'area utile influenza velocità superficiale, accumulo e perdita di carico, ma deve essere calcolata considerando superfici occluse da supporti, saldature, terminali e guarnizioni.
Dimensioni, fluido e micron rating
Diametro, lunghezza, attacchi e grado di filtrazione devono corrispondere all'alloggiamento e al processo. Portata, viscosità, contaminante, differenziale e qualità richiesta vanno raccolti prima di scegliere.
Condizioni operative
Pressione insufficiente o eccessiva: perché entrambe contano
Una pressione disponibile insufficiente può non sostenere la portata richiesta; un differenziale superiore al limite del componente può deformare o rompere il mezzo. La selezione deve distinguere pressione di linea, differenziale pulito, differenziale terminale e transitori.
Qualità
Come controllare la qualità di un elemento filtrante
Il conteggio della rete descrive i fili per unità di lunghezza, ma non misura da solo la qualità della filtrazione. Ispezione dimensionale, integrità delle saldature, prova di tenuta, bubble point, permeabilità o altre prove devono essere selezionate in base alla costruzione.
Prove meccaniche come trazione o allungamento possono caratterizzare il materiale, ma non sostituiscono la verifica dell'elemento finito e dei suoi giunti.
Limiti
Campi di impiego del mezzo filtrante inox
Le pressioni disponibili dipendono dalla famiglia, dalla geometria, dal supporto, dagli attacchi e dalla temperatura. I valori storici elencati dal vecchio articolo non sono riproposti come gamma Saifilter senza schede tecniche e prove riferite al prodotto corrente.
Principio di separazione

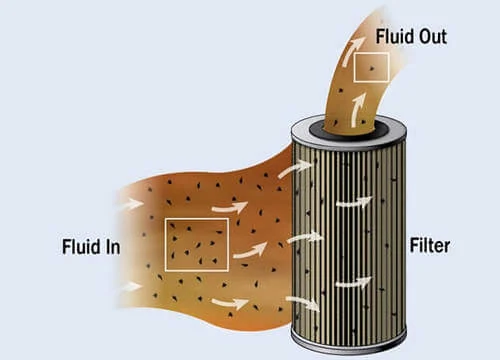

Come funziona un elemento filtrante metallico in acciaio inox?
Il fluido attraversa il mezzo poroso mentre le particelle incompatibili con il passaggio vengono trattenute in superficie o in profondità. Il meccanismo reale dipende da apertura, porosità, spessore, contaminante e direzione del flusso.
Manutenzione

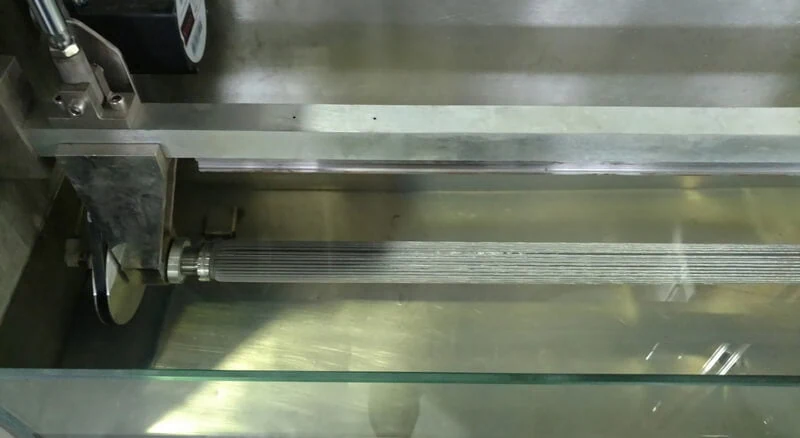

Gli elementi filtranti inox possono essere puliti più volte?
Alcune costruzioni sono pulibili, ma il metodo deve essere convalidato per lega, contaminante, tenute e requisiti igienici. Non esiste una procedura universale basata sul solo micron rating.
- Identificare il contaminante e la compatibilità chimica prima di scegliere detergenti o solventi.
- Seguire istruzioni del produttore e valutazione dei rischi per lavaggio, ultrasuoni, controlavaggio o trattamento termico.
- Risciacquare, asciugare e verificare residui secondo la criticità del processo.
- Confrontare integrità, permeabilità o differenziale dopo la pulizia con criteri documentati.
Quando la continuità di processo è prioritaria, può essere valutato un sistema filtrante autopulente; la sua idoneità dipende dalla natura dei solidi e dall'architettura dell'impianto.
Fine vita
Quando sostituire l'elemento filtrante metallico
Sostituzione e manutenzione devono avvenire con impianto reso sicuro secondo la procedura applicabile. Un elemento può richiedere la sostituzione quando pulizia e ispezione non ripristinano prestazione, integrità o tenuta entro i criteri stabiliti.
- Differenziale o portata non recuperati dopo la pulizia prevista.
- Danni, deformazioni, corrosione, rotture o giunzioni non conformi.
- Contaminazione residua oltre il limite del processo.
- Tenute e parti di collegamento da ispezionare separatamente.
Impieghi
Applicazioni degli elementi filtranti in rete inox
Gli elementi metallici possono essere configurati per filtrazione di liquidi, acque industriali e correnti di processo. La compatibilità deve essere verificata per ogni settore.
Esempi applicativi
- Processi chimici: separazione con lega, guarnizioni e pulizia compatibili.
- Raffinazione: filtrazione di correnti e combustibili entro limiti qualificati.
- Produzione di gas: rimozione di particelle con verifica di pressione e sicurezza.
- Alimenti e bevande: separazione soggetta a materiali, igiene e validazione applicabili.
- Acque reflue industriali: prefiltrazione o protezione di apparecchiature a valle.
Esecuzione

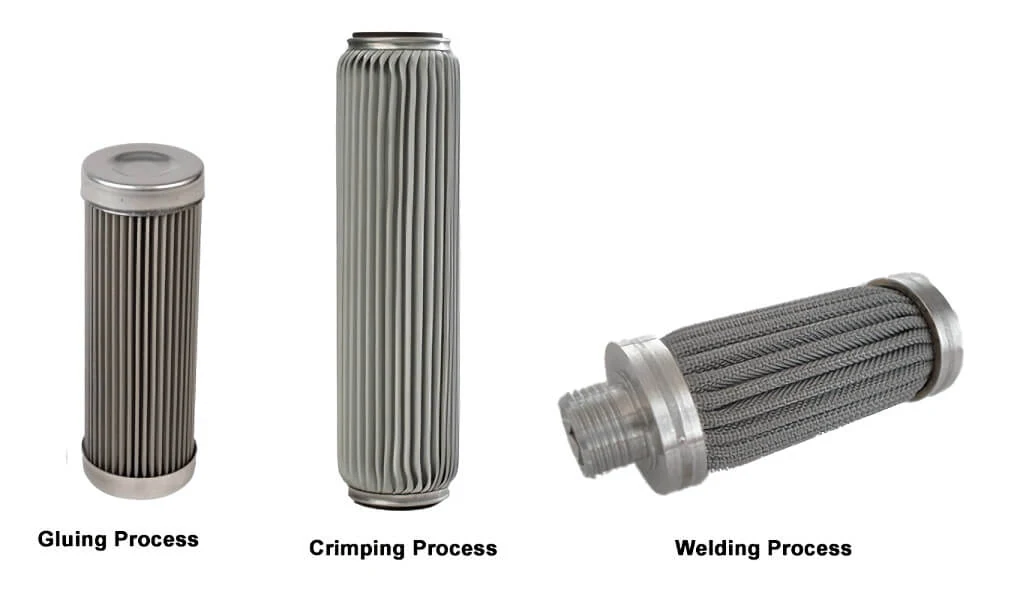

Caratteristiche costruttive da verificare
- Grado e mezzo filtrante identificati con criteri di ritenzione dichiarati.
- Guardia esterna o supporto quando richiesti da flusso inverso e carico.
- Giunzioni saldate qualificate e tracciabilità dei materiali quando specificata.
- Adesivi ammessi soltanto se compatibili con carico, temperatura e fluido.
- Spessore uniforme e area di incollaggio adeguata nelle costruzioni adesive.
Valutazione
Quali vantaggi può offrire un elemento filtrante inox?
A seconda della costruzione, un elemento inox può offrire robustezza, geometria compatta, possibilità di pulizia, supporto al controlavaggio e compatibilità con condizioni più impegnative rispetto a mezzi monouso. Nessuno di questi vantaggi è automatico.
- Temperatura e pressione ammissibili definite dal progetto completo.
- Alloggiamento e guardie dimensionati per transitori e flusso inverso.
- Grado di filtrazione verificato con un metodo dichiarato.
- Pulibilità valutata sul contaminante e sul protocollo reale.
- Ingombro e area filtrante bilanciati con portata e manutenzione.
Conclusione
Definire l'elemento a partire dall'applicazione
Per selezionare un elemento filtrante metallico occorre preparare una specifica con fluido, contaminante, portata, temperatura, pressione, differenziale, grado di filtrazione, dimensioni, attacchi, pulizia e controlli richiesti.
Il confronto tra fornitori deve utilizzare gli stessi criteri tecnici e la stessa evidenza. Personalizzazione, qualità, vita utile o garanzia commerciale vanno confermate nella proposta e nella documentazione applicabile, non presunte dal materiale inox.
