Questa guida presenta il principio operativo, le categorie e i vantaggi dei vagli wedge wire. La tecnologia è impiegata in applicazioni di separazione solido-liquido, disidratazione, filtrazione e classificazione; la configurazione corretta dipende però dai dati reali del processo.
Principio operativo
Il principio di funzionamento dei vagli wedge wire
I vagli wedge wire, chiamati anche vagli a filo profilato, sono utilizzati in diversi settori per separazione solido-liquido, disidratazione, filtrazione e classificazione. Il loro principio si basa sulla filtrazione meccanica.
Profili a V vengono saldati su barre di supporto, creando una fessura definita e uniforme tra gli elementi. Questa geometria consente al fluido di attraversare il vaglio mentre le particelle incompatibili con l'apertura vengono trattenute.
Come funzionano i vagli wedge wire?
Quando una miscela liquida contenente particelle solide attraversa il vaglio, il liquido passa tra i profili e i solidi vengono trattenuti sulla superficie. L'apertura della fessura può essere configurata per il compito previsto, tenendo conto anche di forma, deformabilità e orientamento delle particelle.
I solidi trattenuti possono essere rimossi con il metodo di pulizia previsto dal sistema. Una fessura definita può favorire una separazione controllata; costruzione, area libera e supporti possono sostenere portate elevate e contenere la perdita di carico solo entro le condizioni dimensionate.
La geometria a V può ridurre l'incastro e la necessità di interventi manuali in applicazioni adatte, ma non rende ogni vaglio automaticamente autopulente. Frequenza di pulizia, continuità operativa e convenienza devono essere verificate sul fluido e sul carico di solidi reali.
Configurazioni
Categorie di vagli wedge wire

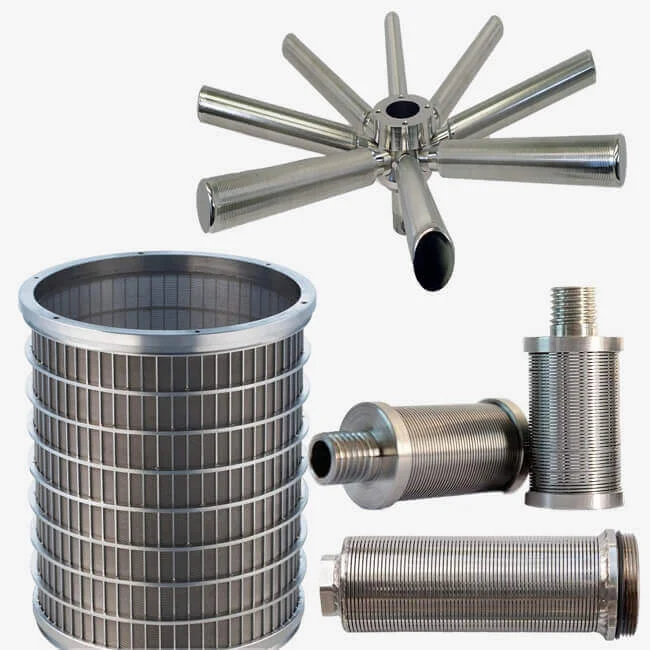

I vagli wedge wire possono essere classificati secondo costruzione, applicazione e forma. Tra le configurazioni più comuni rientrano:

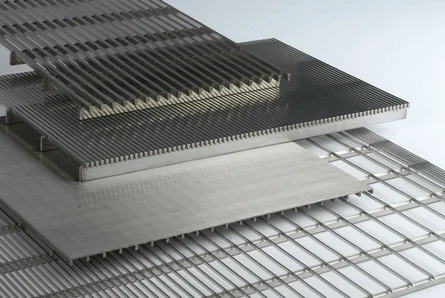

- Pannelli piani: profili a V saldati su barre di supporto, impiegati per esempio in attività minerarie, lavorazione alimentare e trattamento delle acque reflue quando materiali e requisiti sono compatibili.

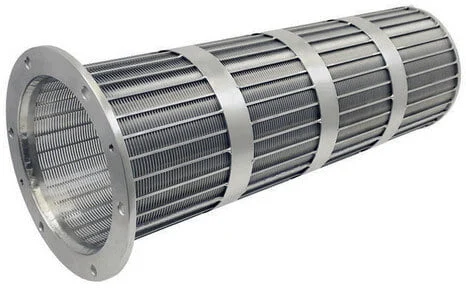

- Cilindri: configurazioni considerate quando servono resistenza e durata; possono essere impiegate nel petrolio e gas e in impianti chimici o petrolchimici previa verifica del servizio.
- Cestelli: elementi dimensionati per apparecchiature specifiche, come centrifughe o vagli vibranti, progettati per installazione e sostituzione coerenti con la macchina.
- Vagli curvi: superfici adattate ad applicazioni dedicate, come setacci curvi nella lavorazione dello zucchero o pannelli per usi architettonici.
Vantaggi dei vagli wedge wire
Rispetto ad altri mezzi, una costruzione wedge wire correttamente specificata può offrire i seguenti vantaggi. Il risultato non è universale e va confermato sulla configurazione e sulle condizioni di esercizio.
- Separazione efficiente quando fessura, particelle e condizioni idrauliche sono coerenti.
- Possibilità di configurare l'apertura per una distribuzione granulometrica definita, entro tolleranze dichiarate.
- Area libera e struttura dimensionabili per portata e perdita di carico richieste.
- Geometria a V che può favorire la pulizia e ridurre alcuni fenomeni di intasamento.
- Materiali e costruzioni selezionabili per resistenza alla corrosione e all'usura, con durata da verificare nel servizio reale.
Sintesi
Conclusioni
I vagli wedge wire sono una soluzione versatile per separazione solido-liquido, disidratazione, filtrazione e classificazione. Il disegno a profilo saldato permette pannelli piani, cilindri, cestelli e superfici curve, da selezionare in funzione dell'applicazione.
Per definire una configurazione servono almeno fluido, particelle, portata, pressione, temperatura, carico di solidi, materiale, fessura e metodo di pulizia. Saifilter può valutare questi dati e proporre una soluzione da confermare tecnicamente prima della fornitura.
