Con l'inasprimento dei limiti alle emissioni, molti impianti devono separare polveri e contaminanti dai flussi gassosi senza compromettere le apparecchiature a valle. La filtrazione dei gas caldi è una delle tecnologie utilizzabili, ma il risultato dipende dal processo e dai requisiti normativi applicabili.
Questa guida parte dai principi generali dei metodi di filtrazione e descrive la filtrazione dei gas caldi, la sua diffusione e le principali famiglie di elementi impiegate nei sistemi industriali.
Fondamenti
Che cos'è la filtrazione?
La filtrazione consiste nel far attraversare a un liquido o a un gas un mezzo capace di trattenere solidi o altri contaminanti. Applicazione, fluido e obiettivo determinano il meccanismo e il mezzo più adatti.
La scelta varia con composizione e temperatura del fluido, distribuzione e natura delle particelle, portata, pressione e condizioni ambientali. Non esiste quindi un solo metodo valido per ogni servizio.
Definizione
Che cos'è la filtrazione dei gas caldi?
È la separazione del particolato da correnti gassose mantenute a temperatura elevata. Può proteggere scambiatori, turbine e unità catalitiche e contribuire al controllo delle emissioni in incenerimento, generazione di energia e processi chimici. La soglia termica e l'idoneità del sistema di filtrazione dei gas caldi devono essere definite dai dati reali del progetto.
Meccanismi di cattura:
Le particelle possono essere intercettate attraverso più fenomeni, spesso presenti contemporaneamente nel mezzo filtrante:
- diffusione per moto browniano
- attrazione elettrostatica
- intercettazione
- impatto inerziale
- setacciatura
Moto browniano
Le particelle molto fini seguono traiettorie irregolari per le collisioni molecolari. Questa diffusione aumenta la probabilità che raggiungano e aderiscano alle fibre o alla struttura porosa del mezzo.
Attrazione elettrostatica
Quando particelle e mezzo possiedono cariche compatibili, le forze elettrostatiche possono contribuire alla cattura. L'effetto effettivo dipende da materiale, carica, umidità, temperatura e condizioni del gas.
Intercettazione
Una particella che segue il flusso può entrare in contatto con la superficie del mezzo e restarvi trattenuta. Geometria dei pori, dimensione delle particelle e velocità influenzano questo fenomeno.
Impatto inerziale
Le particelle con maggiore inerzia non seguono perfettamente le deviazioni del gas e possono urtare il mezzo filtrante. Il contributo varia con massa, velocità e struttura del filtro.
Setacciatura
Le particelle più grandi delle aperture vengono trattenute sulla superficie e possono formare un cake. Il cake modifica nel tempo efficienza e perdita di carico e richiede una strategia di pulizia coerente.
Sviluppo
Perché la filtrazione dei gas caldi si è diffusa nell'industria?
Negli anni Settanta la tecnologia venne applicata alla pulizia dei fumi provenienti dall'incenerimento di rifiuti radioattivi a bassa attività. Le esperienze maturate contribuirono a estenderne lo studio ad altri processi.
Negli anni Ottanta e Novanta, lo sviluppo di sistemi avanzati di generazione a carbone accelerò l'evoluzione di apparecchiature e mezzi filtranti. Oggi la filtrazione a caldo è valutata in numerosi impianti di trattamento dei gas e recupero di processo.
Funzionamento ad alta temperatura
Quando la temperatura supera il campo ammesso dai mezzi convenzionali servono materiali qualificati per il servizio. Filtri ceramici e filtri metallici sinterizzati possono essere considerati per stabilità termica e meccanica, verificando lega o ceramica, atmosfera, cicli termici e carico.
Componenti
Che cosa sono i filtri per gas caldi?
Sono gli elementi installati nel sistema per trattenere particolato e contaminanti presenti nei gas prodotti dai processi industriali. Costituiscono l'interfaccia di separazione tra lato sporco e lato pulito.
Un mezzo correttamente selezionato può offrire una separazione fine e ridurre il carico sulle apparecchiature a valle. Efficienza, emissioni residue e protezione non possono però essere dedotte dal solo nome della tecnologia: richiedono dati di prova e condizioni definite.
Ceramiche e metalli sono spesso scelti quando servono strutture rigide e autoportanti. Il limite termico non è universale: dipende da materiale, costruzione, guarnizioni, atmosfera chimica, pressione differenziale e ciclo di pulizia.
Vantaggi dei filtri per gas caldi
La rimozione del particolato prima delle unità successive può contribuire a contenere erosione, deposito e contaminazione di:
- unità catalitiche
- turbine
- scambiatori di calore
- scrubber
Mantenere il gas nel campo termico previsto può inoltre limitare condensazione o sublimazione indesiderate, quando composizione e punto di rugiada sono noti.
L'interesse industriale per la filtrazione a caldo è legato a possibili vantaggi di integrazione del processo:
- schema di trattamento potenzialmente più compatto
- possibile recupero energetico a temperatura utile
- protezione della qualità nelle condizioni qualificate
- riduzione del particolato entro i limiti dimostrati
I benefici devono essere verificati sul bilancio dell'intero impianto, non attribuiti automaticamente al solo elemento filtrante.
- Efficienza energetica: può migliorare se il calore recuperato supera consumi e perdite del sistema.
- Controllo delle emissioni: dipende da efficienza misurata, tenuta, rigenerazione e limiti autorizzativi.
- Protezione delle apparecchiature: richiede un livello di particolato in uscita compatibile con ogni unità a valle.
- Costi operativi: devono includere energia, aria compressa, ricambi, fermate e smaltimento delle polveri.
Panoramica
Quali filtri sono comunemente disponibili?
Le famiglie comprendono elementi ceramici, candele ceramiche, filtri metallici sinterizzati e mezzi cataliticamente attivi. Ciascuna risponde a condizioni operative e obiettivi differenti.
Le configurazioni più comuni indicate comprendono:
- maniche in tessuto di vetro con rivestimento PTFE
- filtri ceramici
- cartucce per servizio ad alta temperatura
I filtri ceramici sono disponibili in più lunghezze e diametri per diversi sistemi di filtrazione dei gas caldi. Resistenza termica, shock, compatibilità chimica e integrità delle tenute devono essere documentati per il modello scelto.
Le cartucce pieghettate possono offrire una maggiore area in un volume contenuto, ma il loro campo termico dipende da mezzo, giunzioni e supporti. Maniche, cartucce e ceramiche vanno confrontate sul servizio reale, incluso il trattamento dei rifiuti clinici quando applicabile.
Tecnologie
Tipi di filtri usati nella filtrazione dei gas caldi
Ceramiche, candele ceramiche, metalli sinterizzati e mezzi catalitici coprono esigenze diverse. La disponibilità sul mercato non equivale a idoneità per ogni processo.
Filtri ceramici
I mezzi ceramici hanno ampliato le possibilità rispetto alle maniche convenzionali nei servizi in cui temperatura e chimica superano il loro campo ammesso.
Possono essere costituiti da fibre ceramiche legate inorganicamente e formare elementi autoportanti senza gabbia interna.
La compatibilità con temperatura e ambiente chimico dipende dalla composizione ceramica, dalla porosità, dal legante, dai cicli termici e dai dati del fabbricante; non va generalizzata a tutti gli elementi.
La rigenerazione può utilizzare aria compressa o flusso inverso. Pressione, durata e temperatura del gas di pulizia devono evitare shock termico o meccanico e mantenere la perdita di carico nel campo di progetto.
Candele filtranti ceramiche
Il nome “candela” deriva dalla forma tubolare rigida. Resistenza a scoppio, shock termico, permeabilità, efficienza e corrosione variano con materiale e costruzione e devono essere documentate per il servizio.
Oltre alla rimozione dei contaminanti, alcune configurazioni possono recuperare prodotti o supportare processi quali:
- trattamento di idrocarburi alogenati
- processi petrolchimici
- attivazione catalitica
- cracking catalitico fluido
Alcune candele fibrose possono fungere da supporto per rivestimenti catalitici. La riduzione di NOx, diossine o altri inquinanti gassosi richiede però un catalizzatore qualificato e condizioni di reazione definite.
Filtri metallici sinterizzati
Elementi prodotti da fibre o polveri metalliche possono combinare stabilità termica, resistenza meccanica e compatibilità chimica. Il campo ammissibile dipende dalla lega, dalla struttura porosa e dall'atmosfera di processo. I vantaggi da valutare comprendono:
- resistenza termica e chimica entro il campo qualificato
- struttura meccanica dimensionabile per pressione e portata
- separazione di particelle coerente con porosità e dati di prova
Sono utilizzati, tra gli altri, in petrolchimica, metallurgia e incenerimento, dopo aver verificato corrosione, ossidazione, fatica termica e strategia di rigenerazione.
Filtri cataliticamente attivi
Questi elementi combinano la cattura del particolato con reazioni catalitiche mirate a specifici composti gassosi. Prestazione e selettività dipendono dal catalizzatore e dalla finestra di processo. Le caratteristiche da considerare sono:
- doppia funzione di filtrazione e reazione catalitica
- compatibilità con la temperatura richiesta dal catalizzatore
- impiego in incenerimento, petrolchimica o trattamento chimico quando qualificato
Non sono una soluzione universale per inquinanti solidi e gassosi: avvelenamento del catalizzatore, conversione, sottoprodotti e perdita di carico richiedono verifica specifica.
Funzionamento
Come funziona la filtrazione dei gas caldi?

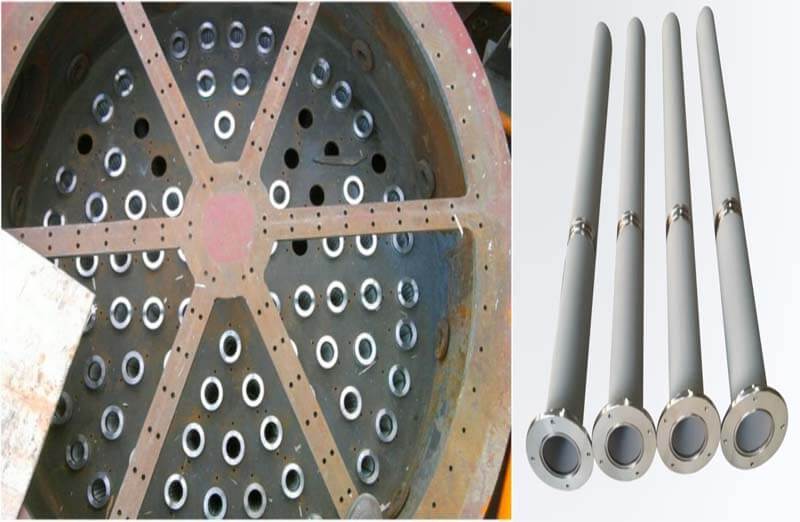

Un sistema tipico separa una camera del gas grezzo da una camera del gas filtrato. La corrente attraversa gli elementi porosi e il particolato viene trattenuto sul lato di ingresso.
Il gas entra nel comparto sporco, attraversa la parete filtrante e raggiunge il lato pulito prima di proseguire verso il camino o le apparecchiature successive. Tenuta delle piastre e integrità degli elementi sono essenziali per evitare bypass.
Il deposito accumulato può essere rimosso con impulsi in controcorrente e convogliato in una tramoggia. Sequenza, pressione e frequenza dipendono dal cake, dal mezzo e dalla perdita di carico ammessa.
Confronto
Perché vengono scelti i filtri ceramici?
I filtri ceramici vengono considerati quando il processo richiede un mezzo non combustibile e resistente a temperatura o chimica non compatibili con filtri tessili standard. La scelta va comunque documentata sul modello specifico.
- Possono coprire campi termici superiori a quelli di molte maniche polimeriche, entro i limiti dichiarati dal fabbricante.
- La matrice ceramica è non combustibile, ma il sistema completo deve essere valutato per il rischio incendio.
- Alcune formulazioni resistono ad acidi o alcali specifici; concentrazione e temperatura restano determinanti.
- Possono consentire il trattamento del gas a temperatura utile ai processi a valle, se il bilancio dell'impianto lo conferma.
- In alcuni schemi possono ridurre il numero di stadi preliminari, senza eliminarli in modo automatico.
- Emissioni e affidabilità devono essere dimostrate con prove, tenuta, monitoraggio e manutenzione appropriati.
Applicazioni
Impieghi dei sistemi di filtrazione dei gas caldi
La tecnologia è valutata in numerosi processi industriali, con materiali e configurazioni differenti:
- incenerimento
- cremazione
- gassificazione e pirolisi
- combustione di biomassa
- trattamento di rifiuti nucleari
- lavorazione e fusione dei minerali
- essiccazione del carbone
- industria oil & gas
- conversione waste-to-energy
- fonderie
- produzione di cemento
Quando scegliere la filtrazione a caldo rispetto a quella a freddo?
La filtrazione a caldo è adatta quando raffreddare il fluido causerebbe condensazione, perdita di energia o cambiamenti indesiderati e quando il mezzo può sopportare le condizioni. La filtrazione a freddo può essere preferibile se il raffreddamento protegge il mezzo o facilita la separazione. Temperatura, punto di rugiada e natura dei contaminanti guidano la scelta.
Differenza tra bypass del gas caldo e post-riscaldamento
Nel bypass una parte della corrente viene deviata attorno a una sezione per controllare portata o temperatura, secondo lo schema di sicurezza dell'impianto. Nel post-riscaldamento il gas viene riscaldato dopo il trattamento per soddisfare il processo successivo o recuperare energia. Sono funzioni di impianto diverse dalla filtrazione stessa.
Differenza tra filtrazione a caldo e filtrazione per gravità
“A caldo” descrive la condizione termica del fluido, mentre “per gravità” descrive la forza motrice. La filtrazione dei gas caldi richiede normalmente una differenza di pressione e materiali compatibili con la temperatura; la filtrazione per gravità è più comune per liquidi e sistemi a bassa pressione. Le categorie non sono quindi opposti perfettamente equivalenti.
Selezione
Come scegliere elementi filtranti dell'aria coerenti con il processo?
In funzione di temperatura, concentrazione e natura delle polveri, portata, pressione e gestione della pulizia, si distinguono tre famiglie principali:
- elementi filtranti HVAC
- elementi filtranti a maniche
- elementi filtranti per gas o vapori ad alta temperatura
Ventilazione

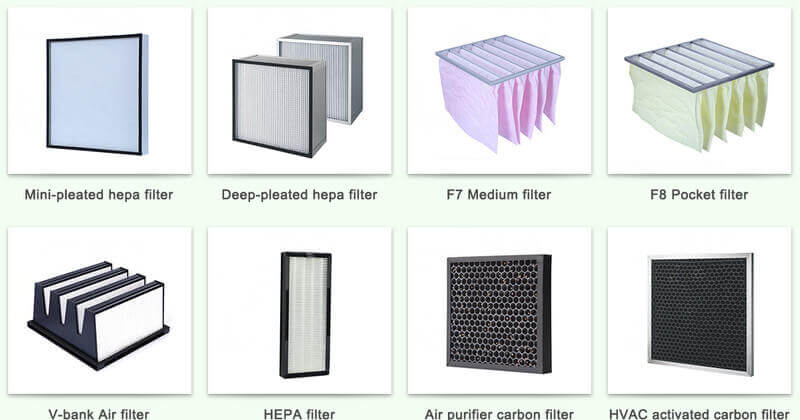

Elementi filtranti HVAC
Tra i mezzi HVAC più comuni rientrano fibra di vetro, pannelli in fibra di poliestere e filtri elettrostatici. Nei sistemi di ventilazione meccanica vengono spesso impiegati come elementi monouso o prefiltri per limitare il carico di polvere grossolana sulle fasi successive. Classe, efficienza e perdita di carico devono essere verificate rispetto allo standard e al punto operativo applicabili.

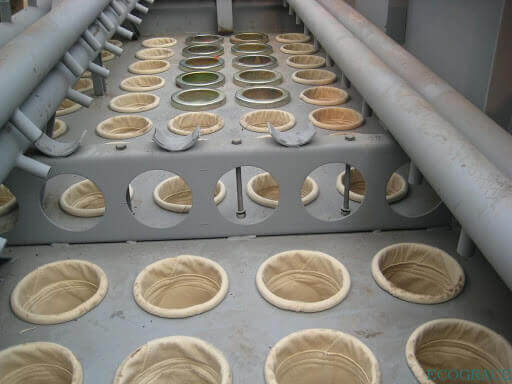

Elementi filtranti a maniche
Il filtro a maniche è un sistema di depolverazione a secco nel quale il gas attraversa un tessuto fibroso. Lo strato di polvere che si forma sulla superficie partecipa alla separazione insieme a setacciatura, impatto inerziale, intercettazione, diffusione, interazioni elettrostatiche e gravità.
I filtri a maniche possono raggiungere efficienze superiori al 99% e, in condizioni documentate, concentrazioni residue molto basse. Questi valori non sono universali: devono essere dimostrati per mezzo, distribuzione granulometrica, carico, velocità di filtrazione, integrità delle maniche e metodo di prova definiti prima di valutare ricircolo o conformità alle emissioni.
Progettazione, selezione o gestione inadeguate possono aumentare le emissioni residue. I filtri a maniche sono diffusi nella lavorazione leggera, nella meccanica, nei materiali da costruzione, nella chimica e nella metallurgia; l'eventuale raffreddamento del gas va scelto per il processo. Ingombro, sostituzione delle maniche e condizioni di manutenzione devono essere inclusi nel confronto tecnico-economico.
Alta temperatura

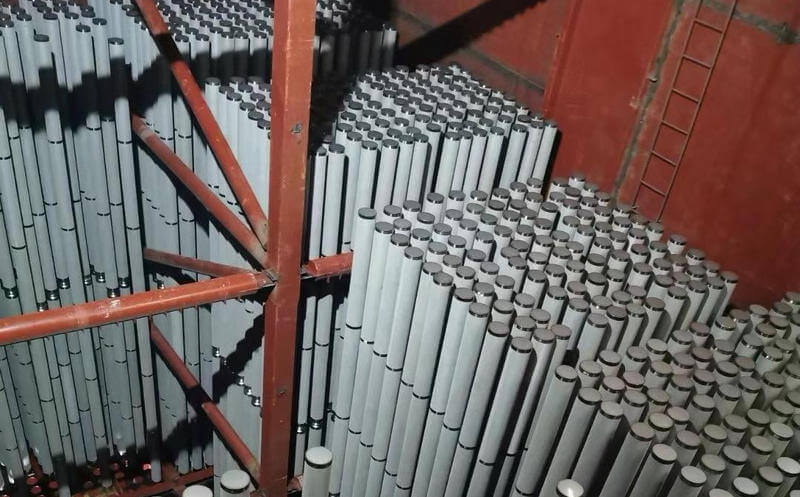

Elementi filtranti per gas caldi ad alta temperatura
Questi elementi sono destinati alla separazione delle polveri in correnti gassose calde e trovano impiego, fra gli altri ambiti, nei processi chimici. L'idoneità come soluzione efficiente, affidabile ed economicamente sostenibile dipende dalla configurazione del sistema e dalle prestazioni documentate.
La costruzione descritta utilizza un laminato stabile ottenuto dalla sinterizzazione di più strati di rete in acciaio inossidabile, eventualmente combinati con mezzi metallici non tessuti. La struttura deve bilanciare ritenzione, permeabilità, resistenza meccanica e comportamento durante la pulizia senza trasferire automaticamente al progetto prestazioni dichiarate per altri mezzi, come il PTFE.
Rispetto alle cartucce ceramiche, alcuni elementi metallici possono essere puliti anche con ultrasuoni quando procedura, contaminante e lega lo consentono. Saldabilità e geometria possono facilitare la tenuta fra lato sporco e lato pulito. La configurazione presentata contempla elementi cilindrici o speciali e diametri esterni indicativamente compresi tra 30 e 600 mm; dimensioni, tenute e limiti reali devono essere confermati per l'alloggiamento previsto.
Durabilità degli elementi per gas caldi
La robustezza meccanica e la stabilità del mezzo metallico possono ridurre la sensibilità alle vibrazioni e agli impulsi di pressione del ciclo di pulizia rispetto a costruzioni più fragili. Ripetibilità e vita utile dipendono tuttavia da lega, saldature, fatica, shock termici, corrosione, contaminante e procedura di rigenerazione; richiedono quindi verifica sul servizio reale.
Valutazione della convenienza economica
Il laminato metallico può essere adattato a diversi depolveratori a cartuccia. In alcuni impianti esistenti l'adeguamento può richiedere soltanto modifiche circoscritte ai sistemi di fissaggio; la conversione di un filtro a maniche resta invece un progetto da verificare su involucro, piastre, tenute, pulizia e distribuzione del flusso.
Gli elementi filtranti metallici per gas caldi possono contribuire a continuità di processo, recupero energetico e riduzione degli interventi quando la soluzione è correttamente progettata. Costi, durata, consumo energetico ed emissioni di CO₂ devono però essere confrontati sull'intero ciclo di vita dell'impianto.
Per definire la soluzione servono almeno temperatura e composizione del gas, portata, pressione, natura e concentrazione delle polveri, obiettivo di separazione, limiti di perdita di carico, sistema di pulizia, materiali e geometria dell'alloggiamento. Questi dati consentono una valutazione tecnica prima della consultazione commerciale.
Conclusione
Scegliere il sistema sulla base dei dati di processo
La filtrazione dei gas caldi può contribuire alla separazione del particolato, alla protezione delle unità a valle e al controllo delle emissioni. Una scelta solida richiede composizione e temperatura del gas, distribuzione delle polveri, portata, pressione, limiti di emissione, strategia di pulizia e dati qualificati del mezzo filtrante.
