In condizioni di pressione, temperatura o corrosione significative, il materiale filtrante deve essere specificato in funzione del processo. Le piastre filtranti metalliche sinterizzate possono offrire una struttura rigida, passaggi controllati e possibilità di pulizia, purché costruzione e limiti operativi siano qualificati per l'applicazione.
Questa guida segue il percorso dalla definizione alle caratteristiche, quindi confronta le due famiglie porose descritte, raccoglie i criteri di progettazione e chiude con materiali, controllo della caduta di pressione, specifiche, applicazioni e acquisto.
Definizione
Cosa sono le piastre filtranti sinterizzate in acciaio inox?

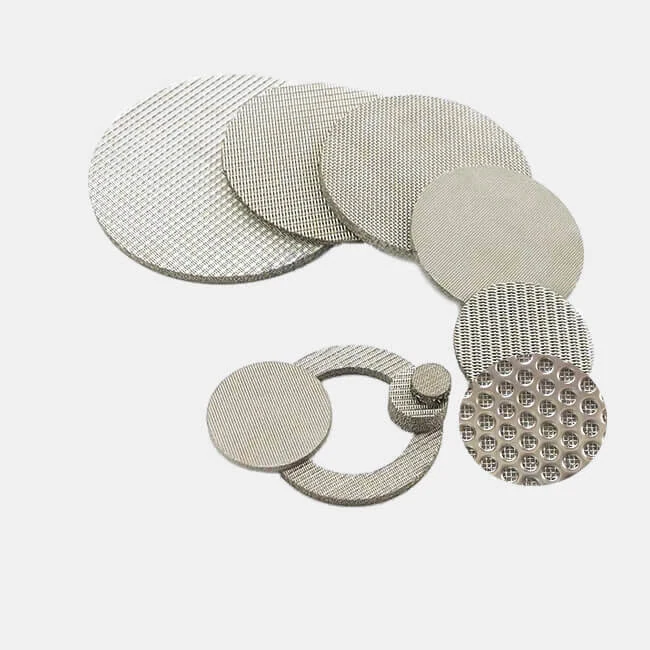

Sono elementi filtranti piani ottenuti consolidando, mediante calore e carico controllati, più strati di rete metallica o una struttura metallica porosa. I punti di contatto vengono uniti e il pacco assume la rigidità necessaria per essere lavorato, montato e sostenuto nell'alloggiamento.
La costruzione può comprendere da pochi a più strati con funzioni differenti: filtrazione, protezione, distribuzione del flusso e supporto. Numero di strati, sequenza, lega, tessitura e spessore non sono universali: devono corrispondere alla ritenzione richiesta e ai carichi reali.
La superficie porosa composita può combinare proprietà meccaniche e fisico-chimiche utili, ma la prestazione del componente completo dipende anche da bordo, guarnizione, appoggio, saldature e metodo di prova.
Caratteristiche
Quali sono le caratteristiche delle piastre sinterizzate?
Una piastra ben specificata può offrire stabilità geometrica, resistenza alla corrosione, porosità controllata e possibilità di rigenerazione. Queste proprietà devono sempre essere lette insieme alla lega, al fluido, alla temperatura, alla pressione differenziale e al protocollo di pulizia.
Proprietà da verificare
- Compatibilità alla corrosione: dipende dalla chimica del fluido, dalla concentrazione, dalla temperatura e dai cicli di pulizia.
- Capacità di trattenere il contaminante: varia con porosità, spessore, area disponibile e distribuzione delle particelle.
- Resistenza termica: va qualificata per lega, giunti, guarnizioni e atmosfera; consulta anche la guida alla filtrazione industriale dei gas caldi, senza attribuire un limite al solo acciaio inox.
- Resistenza alla pressione: deve essere riferita al componente installato, al supporto e al differenziale massimo previsto.
- Durata: dipende da fatica, corrosione, intasamento, pulizia e corretto dimensionamento.
- Precisione dimensionale: diametro, spessore, planarità e bordo devono essere coerenti con sede e tenuta.
- Filtrazione in profondità o in superficie: deve essere definita rispetto al tipo di struttura, al contaminante e al servizio, inclusa la filtrazione di olio e gas.
- Lavorabilità: taglio, piega, saldatura e assemblaggio richiedono procedure compatibili con il mezzo poroso.
Benefici potenziali
Quali sono i vantaggi delle piastre in acciaio inox sinterizzato?
- Impiego a temperatura elevata quando tutti i materiali del gruppo sono qualificati per il valore di progetto.
- Resistenza alla corrosione quando la lega è selezionata sulla composizione effettiva del fluido.
- Pulizia e controlavaggio possibili nelle costruzioni progettate per inversione del flusso.
- Maggiore stabilità meccanica rispetto a reti non supportate, entro il carico differenziale convalidato.
- Dimensioni, forma, bordo e supporto adattabili alla sede e al servizio richiesti.
- Ripetibilità della filtrazione quando produzione e verifica dei pori seguono un metodo documentato, anche nei sistemi industriali di filtrazione dell'acqua.
Questi vantaggi descrivono possibilità progettuali, non prestazioni garantite. Il confronto con carta, tessuto o altri mezzi deve considerare efficienza richiesta, costo del ciclo di vita, pulibilità e condizioni di sicurezza del processo.
Prestazione
In che modo una piastra sinterizzata può migliorare l'efficienza?
Efficienza strutturale
La sinterizzazione crea legami tra i punti di contatto e può stabilizzare la geometria del pacco. La resistenza risultante deve essere confermata sulla configurazione finita.
Efficienza di adattamento
La scelta tra acciai inox e leghe speciali permette di adattare il mezzo alla chimica e alla temperatura del processo, previa verifica di compatibilità.
Efficienza di dimensioni e forma
Diametro, spessore, sagoma, bordo e fori possono essere progettati per ridurre adattamenti nell'alloggiamento e controllare la tenuta.
Efficienza di filtrazione
Il grado dichiarato deve essere associato al metodo di prova e al comportamento richiesto nei diversi processi di filtrazione; portata, viscosità e deposito modificano caduta di pressione ed efficienza durante l'uso.
Famiglie
Quali tipi di piastre porose sinterizzate sono più comuni?

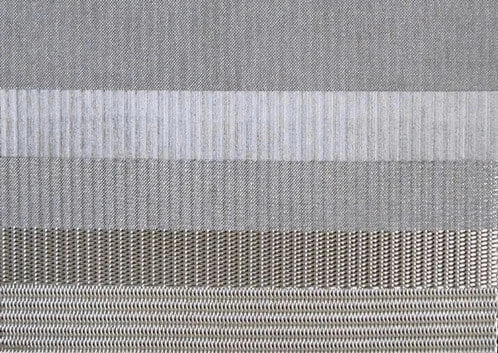

Tipo 1: piastra in rete metallica con supporto perforato
Questa costruzione combina più strati di rete metallica sinterizzata con uno strato perforato di sostegno. Strato filtrante, protezione, buffer e supporto possono avere funzioni distinte.
- Strato perforato di supporto.
- Strato di distribuzione o buffer.
- Rete fine con funzione filtrante.
- Strato protettivo sul lato esposto.
- Ulteriore rete o supporto quando richiesto dal progetto.
Quali vantaggi offre la piastra con supporto perforato?
Filtrazione fine
La rete fine può definire il passaggio mentre gli strati più robusti la proteggono; efficienza e apertura devono essere verificate con il metodo concordato.
Resistenza meccanica
Il supporto perforato può contenere la deformazione della rete, ma spessore, passo dei fori, area aperta e direzione del carico restano parametri di progetto.
Resistenza alla pressione
La pressione ammissibile deve essere definita sul gruppo piastra, bordo, appoggio e guarnizione, includendo avviamento, impulsi e controlavaggio.
Gamma di filtrazione
Tessitura e combinazione degli strati consentono diversi gradi; nominale, assoluto e dimensione dei pori non vanno usati come sinonimi.
Varietà e personalizzazione
Forma, dimensioni e bordo possono essere personalizzati entro le tolleranze produttive e di collaudo disponibili.
Applicazioni delle piastre con supporto perforato
- Lavorazione di alimenti e bevande, con materiali e finiture idonei al contatto.
- Trattamento dell'acqua e separazione di particelle.
- Rimozione di polveri e filtrazione di gas.
- Processi farmaceutici, con requisiti di pulibilità documentati.
- Lavorazione dei polimeri e servizi industriali compatibili.

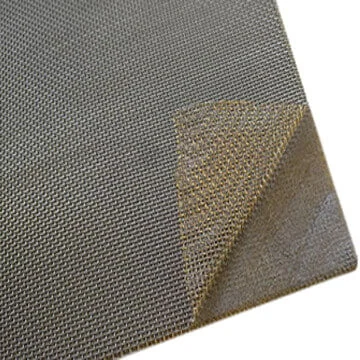

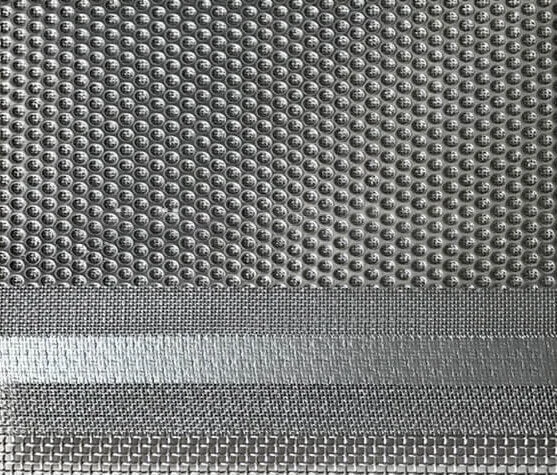

Tipo 2: piastra porosa in rete a trama quadra sinterizzata
Più strati di rete a trama semplice vengono sovrapposti e sinterizzati. L'area aperta e la resistenza al flusso dipendono da diametro del filo, apertura, orientamento e numero di strati.
Combinazioni differenti possono aumentare lo spessore o distribuire la ritenzione; prima della scelta vanno confrontati passaggio, perdita di carico, rigidità e comportamento in pulizia.
Quali vantaggi offre la rete a trama semplice?
Permeabilità al flusso
Una grande area aperta può limitare la resistenza iniziale, ma la permeabilità effettiva deve essere misurata sul pacco sinterizzato e non dedotta dalla sola rete.
Pulizia e riutilizzo
Il riutilizzo è possibile quando il deposito può essere rimosso senza alterare pori, giunti o superficie e quando il criterio di fine pulizia è definito.
Stabilità
La sinterizzazione può rendere solidali gli strati; la stabilità in esercizio resta legata al sostegno e al differenziale applicato.
Applicazioni della rete a trama semplice
- Processi alimentari e farmaceutici compatibili.
- Filtrazione chimica e mineraria.
- Piastre setaccianti e schermi per valvole idrauliche.
- Formatura di prodotti in fibra e filtrazione di aria o liquidi.
Progettazione
Quali criteri guidano il progetto di una piastra sinterizzata?
Il progetto deve bilanciare prestazione, durabilità e manutenibilità. I dieci criteri seguenti vanno definiti con dati di processo e un metodo di accettazione condiviso.
Pressione differenziale ammissibile
Definire differenziale normale, massimo e transitorio nelle due direzioni. Superare il valore qualificato può deformare la piastra o alterare la filtrazione.
Grado di filtrazione desiderato
Collegare la dimensione delle particelle da trattenere a efficienza, distribuzione granulometrica, carico e metodo di prova; specificare se il valore è nominale o assoluto.
Progettazione di accessori e tenute
Guarnizioni, anelli, supporti e saldature devono impedire il bypass senza danneggiare il mezzo poroso. Compatibilità chimica e termica riguarda anche questi componenti.
Pressione di esercizio
La pressione di linea e la pressione differenziale sono grandezze diverse. Entrambe devono essere note per dimensionare piastra, sede e contenitore.
Temperatura di esercizio
La temperatura modifica proprietà della lega, viscosità del fluido, guarnizioni e modalità di pulizia. Il limite va assegnato al sistema completo.
Selezione del materiale
Acciai 304/304L e 316/316L sono opzioni frequenti, mentre ambienti aggressivi possono richiedere altre leghe. La selezione va collegata alle applicazioni di filtrazione industriale e verificata considerando fluido, contaminanti, temperatura e detergenti.
Metodo di produzione
Sinterizzazione, pressione applicata, atmosfera, taglio e operazioni secondarie influenzano porosità, planarità e integrità. Il processo deve essere coerente con tolleranze e controlli richiesti.
Capacità di controlavaggio
Se è previsto il controlavaggio, occorre definire pressione inversa, sequenza, scarico, frequenza e criterio di recupero, verificando che il deposito sia effettivamente removibile.
Distribuzione del flusso
Un appoggio e una distribuzione uniformi limitano zone sovraccariche, bypass e intasamento localizzato. Geometria della camera e area utile vanno valutate insieme.
Resistenza alla compressione
La piastra deve mantenere geometria e tenuta sotto carico, incluse pulsazioni e cicli. Spessore, supporto e uniformità del materiale concorrono alla resistenza.
Materiali
Quali materiali si usano nelle piastre sinterizzate?
Le qualità SS304 e SS316L sono comunemente considerate. Hastelloy, Monel, Inconel e altre leghe possono essere valutate quando l'ambiente lo richiede. La denominazione della lega, da sola, non sostituisce la verifica di compatibilità e la tracciabilità del materiale.
Installazione
Come si controlla la caduta di pressione attraverso la piastra?
La caduta di pressione deriva da mezzo, area, viscosità, portata e deposito. Strumentazione, supporto e tenuta servono a misurarla e a mantenere il flusso nel percorso previsto.
1) Accessori di supporto e tenuta
Guarnizioni compatibili e componenti di serraggio possono ridurre il bypass. Materiale, precarico e geometria devono essere definiti per pressione, temperatura e fluido.
Anello di compressione
Distribuisce il serraggio quando è progettato per la sede e non ostruisce l'area filtrante.
Anello della piastra filtrante
Sostiene il bordo e definisce l'interfaccia con la guarnizione; tolleranze e finitura influenzano la tenuta.
Morsetto per il serraggio
Il morsetto deve essere dimensionato e installato secondo la pressione prevista; non aumenta da solo il limite della piastra.
2) Dimensioni corrette e personalizzate
Diametro, spessore, planarità e bordo devono accoppiarsi alla sede. Un adattamento improprio può creare bypass, carichi concentrati o danni durante il serraggio.
3) Materiale filtrante compatibile
Corrosione, deformazione e perdita di permeabilità possono aumentare il differenziale. La lega e la struttura devono quindi essere scelte sui dati reali del processo e della pulizia.
Scheda tecnica
Quali specifiche tecniche occorre definire?
Una richiesta completa dovrebbe indicare fluido, contaminante, portata, temperatura, pressione, differenziale, grado di filtrazione e criterio di prova. Le specifiche tecniche della piastra devono poi includere lega, costruzione, dimensioni, tolleranze, supporto, tenuta, finitura, pulizia e documentazione richiesta.
Impieghi
In quali applicazioni si usano le piastre sinterizzate?
- Impianti chimici e petrolchimici con compatibilità documentata.
- Processi alimentari e farmaceutici con requisiti di igiene e pulibilità definiti.
- Filtrazione di fluidi in unità industriali e apparecchiature di processo.
- Componenti tecnici, architettura e costruzioni quando porosità e resistenza sono requisiti funzionali.
- Produzione di serbatoi e sistemi per combustibili, previa valutazione normativa e di sicurezza.
Fornitura
Come valutare l'acquisto di piastre filtranti sinterizzate?
- Personalizzazione: definire dimensioni, forma, bordo, grado e interfaccia di montaggio.
- Materiale: richiedere qualità della lega e tracciabilità coerenti con il servizio.
- Capacità del fornitore: verificare processo, controlli, documentazione e supporto tecnico pertinenti.
- Prezzo e quantità: confrontare offerte sulla stessa specifica, includendo prove, attrezzaggi e ricambi.
- Supporto e condizioni commerciali: concordare responsabilità, accettazione, assistenza ed eventuale garanzia per iscritto.
- Tempi di consegna: confermare dopo disegno, materiali, quantità e piano di controllo.
- Valore complessivo: considerare installazione, durata verificata, pulizia, fermate e smaltimento, non il solo prezzo unitario.
Saifilter può valutare una configurazione sulla base dei dati forniti; la proposta tecnica e commerciale deve riportare i limiti, le prove e le condizioni effettivamente concordate.
Conclusione
Conclusione
Una piastra filtrante sinterizzata non si sceglie soltanto per lega o micron dichiarati. Struttura, supporto, differenziale, temperatura, compatibilità, tenuta, pulizia e controllo qualità devono formare una specifica coerente.
Raccogliere questi dati prima della richiesta riduce ambiguità e permette di confrontare in modo più utile le costruzioni in rete perforata e a trama semplice.
