Nelle industrie petrolifere e chimiche, filtri e strainer separano solidi da correnti liquide o gassose per limitare ostruzioni e danni a pompe, valvole, strumenti e altre apparecchiature. La protezione reale dipende però dal progetto e dalle condizioni di esercizio.
La fonte distingue filtri installati direttamente sulla linea e sistemi con uno o più elementi. Questa guida conserva quel confronto e collega la scelta ai moderni sistemi filtranti autopulenti.
Prima famiglia
Filtro installato sulla tubazione
Il filtro di linea è impiegato soprattutto come separatore grossolano a protezione delle apparecchiature a valle. La configurazione deve consentire l'accesso al cestello o allo schermo e mantenere una perdita di carico compatibile con il processo.

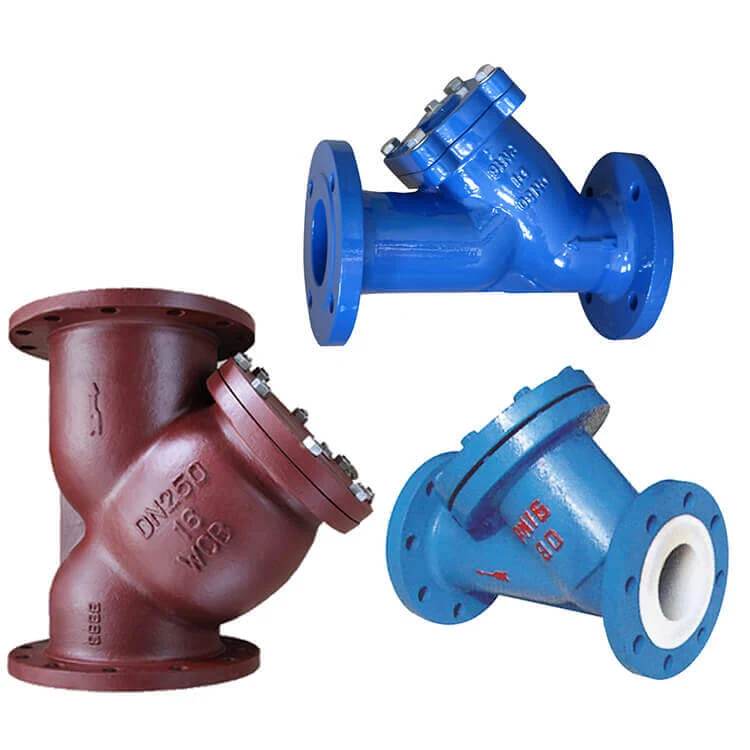

Filtro a Y
Il filtro a Y viene normalmente collocato prima di valvole, pompe o strumenti quando geometria della linea, carico di solidi e frequenza di pulizia rendono adatta questa forma compatta. Orientamento e scarico devono rispettare il flusso e la manutenzione prevista.

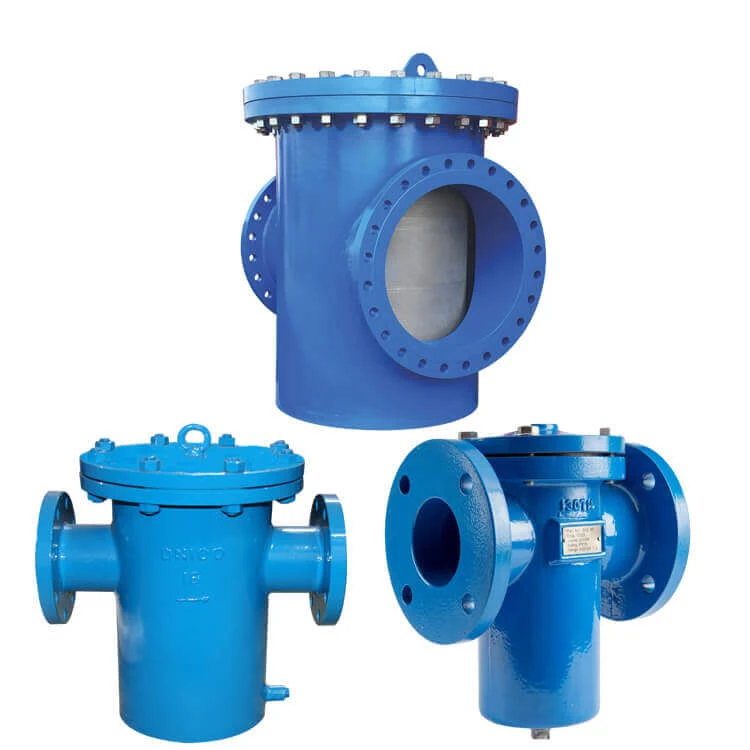

Filtro a T
La configurazione a T può proteggere linee di vapore, aria, acqua o olio da ruggine, scorie di saldatura e altri detriti. La fonte distingue esecuzioni diritte e con deflettore; materiale, schermo e accesso di drenaggio devono essere selezionati sul servizio reale.
Criteri tecnici
Principi di selezione e campo di applicazione
Le norme storicamente associate alla selezione di filtri per pompe e tubazioni chimiche devono essere verificate per edizione, applicabilità locale e requisiti contrattuali correnti prima dell'uso in un progetto.
- Scegliere la tipologia in base a natura del fluido, temperatura, pressione e carico di solidi.
- Definire la classe di pressione dell'assieme secondo linea, transitori e regole di progetto applicabili.
- Per fluidi viscosi, solidi elevati o servizi che richiedono pulizie frequenti, valutare un'architettura lavabile e accessibile.
- Quando il contaminante è grossolano e il carico è significativo, valutare un cestello filtrante.
- Per fluidi infiammabili, tossici o altri servizi critici, connessioni e fabbricazione richiedono una valutazione formale di sicurezza e conformità.
- Diametro della linea e spazio disponibile orientano la geometria, ma non sostituiscono il dimensionamento idraulico.
- Con linee o avviamenti particolari può essere necessario confrontare un filtro permanente con uno strainer temporaneo.
Elemento lavabile
Scelta del cestello filtrante
La guida ai cestelli filtranti aiuta a distinguere geometria, supporto e accesso di pulizia. La fonte cita cestelli in rete metallica sinterizzata, ma materiale e costruzione devono essere confermati per ogni configurazione.
Maglia, diametro del filo e area aperta devono soddisfare la funzione di protezione senza produrre un differenziale eccessivo. La superficie attiva va verificata con curva di portata, viscosità, contaminante e margine di intasamento; i valori storici della fonte non sono riproposti come regole universali.
Procedura pratica
Sette passaggi per scegliere il filtro
- Identificare se il fluido è liquido, gas o multifase e raccogliere composizione, concentrazione e proprietà fisiche.
- Definire particelle e precisione di separazione necessaria, distinguendo requisito nominale, assoluto e metodo di prova.
- Calcolare portata massima, pressione di esercizio e differenziale massimo ammesso nelle condizioni normali e transitorie.
- Confrontare i tipi di filtro — cestello, Y, T o sistema con elementi — considerando anche spazio e accessibilità.
- Verificare compatibilità di corpo, elemento, tenute e rivestimenti con temperatura, chimica e pulizia.
- Stimare frequenza, sicurezza e costo di pulizia o sostituzione, includendo arresti e gestione del residuo.
- Per fluidi difficili o impianti complessi, riesaminare la soluzione di filtrazione con il responsabile di processo e il costruttore.
Seconda famiglia
Sistema filtrante con uno o più elementi
Un sistema filtrante può integrare uno o più elementi in un corpo progettato per una separazione più controllata. Requisiti di progetto, fabbricazione, ispezione e accettazione dipendono dalla categoria dell'apparecchiatura e dalle norme realmente applicabili al progetto.
Dati di processo
Pianificazione del sistema
Il progetto parte da temperatura, pressione, viscosità, densità, portata, natura e quantità dei contaminanti, qualità richiesta in uscita, differenziale ammesso, controlavaggio e strumentazione. Questi dati guidano materiale e numero degli elementi, grado di filtrazione, dimensioni esterne e progettazione del corpo.
Approfondimenti tecnici
Dimensionamento, pressione, manutenzione e ambiti distinti
01Qual è la differenza tra strainer e filtro?
Uno strainer intercetta in genere solidi relativamente grossolani per proteggere pompe, valvole e strumenti; un filtro può perseguire una separazione più fine. La distinzione operativa va comunque definita con grado di ritenzione, mezzo filtrante, portata e perdita di carico richiesti.
02Come influisce la perdita di carico sulla scelta del filtro?
Una perdita di carico crescente indica maggiore resistenza al flusso e può segnalare accumulo di solidi. Una maglia più fine non è automaticamente migliore: area filtrante, viscosità, carico contaminante e differenziale ammesso devono essere valutati insieme.
03Quando occorre lavare o pulire il filtro?
La soglia deve derivare dalla procedura del sistema, dal differenziale di pressione, dalla portata residua e dal carico di solidi. Cestelli e schermi riutilizzabili richiedono un piano di ispezione e una modalità sicura di isolamento e pulizia.
04Come si verifica la compatibilità dei materiali?
Si confrontano composizione chimica del fluido, concentrazione, temperatura, pressione, condizioni transitorie e metodo di pulizia con i dati del corpo, delle guarnizioni e dell'elemento filtrante. Il solo nome di una lega non dimostra l'idoneità all'applicazione.
05Quali pratiche di manutenzione sostengono le prestazioni?
Monitorare pressione a monte e a valle, registrare l'andamento del differenziale, verificare portata e integrità e pulire o sostituire l'elemento secondo una soglia documentata. Frequenze universali non sono affidabili senza dati di esercizio.
06Un filtro per tubazione può essere personalizzato?
Tipologia, superficie, grado di filtrazione, materiali, connessioni e accesso di manutenzione possono essere configurati sul processo. Per fluidi pericolosi o servizi critici servono inoltre requisiti di progetto, fabbricazione e verifica formalmente approvati.
07Come si determina la dimensione di un filtro di processo?
Si parte dalla portata massima, dalla viscosità e dalla perdita di carico ammessa, quindi si verifica la superficie effettiva e la capacità di accumulo. Sovradimensionare può prolungare il ciclo, ma aumenta ingombro e costo e non sostituisce il calcolo idraulico.
08Come si calcola l'area necessaria nella tubazione?
Come prima relazione, A = Q/V quando Q e V usano unità coerenti; A rappresenta l'area di passaggio, non automaticamente la superficie utile del mezzo. Il progetto finale deve includere area aperta, intasamento, viscosità e curva di perdita di carico del costruttore.
09Che cosa significa ordine del filtro in un impianto industriale?
Nel contesto di processo è più utile parlare di sequenza degli stadi: separazione grossolana, protezione e finitura. Ogni stadio deve avere un contaminante bersaglio e una soglia misurabile, evitando sovrapposizioni non necessarie.
10Come si converte una portata da m³/h a CFM?
Per la conversione volumetrica, 1 m³/h corrisponde a circa 0,5886 ft³/min: CFM = Q(m³/h) × 0,5886. La conversione delle unità non dimensiona da sola un filtro e non sostituisce velocità, densità, temperatura e perdita di carico.
11Quali fattori contano nella scelta di un filtro per acqua?
Occorrono natura e distribuzione dei contaminanti, portata, precisione richiesta, pressione, compatibilità dei materiali e obiettivo del processo. Sedimenti, specie disciolte e contaminanti biologici possono richiedere tecnologie differenti.
12Il rating MERV è pertinente a un filtro per tubazione industriale?
No: MERV classifica filtri per aria di ventilazione e non sostituisce il grado di filtrazione di uno strainer o di un filtro di processo. È un ambito applicativo distinto, con metodi di prova e criteri di selezione differenti.
Per contestualizzare la disposizione del filtro rispetto a pompe e valvole, consulta anche la guida alle applicazioni delle valvole industriali.
Conclusione
Filtro di linea o sistema filtrante
Il filtro di linea viene spesso installato prima di pompe, compressori o strumenti; in casi particolari la posizione cambia con il processo. Un sistema filtrante più articolato può invece essere collocato ai limiti di unità o prima di apparecchiature che richiedono una protezione definita.
Le due famiglie differiscono per elemento, precisione, superficie, dimensioni e requisiti costruttivi. Una soluzione di linea può essere più semplice e compatta, mentre un sistema multi-elemento può offrire maggiore superficie e opzioni di lavaggio, ma con costo e complessità superiori.
La scelta economica e tecnica deve quindi essere dimostrata sui dati del fluido, sul ciclo operativo e sui requisiti del processo; nessuna configurazione è automaticamente più sicura, più durevole o più adatta senza verifica di progetto.
