Risposta diretta
La scelta parte dal processo, non dal nome del filtro
La scelta di un sistema di filtrazione dei liquidi influenza l'efficienza, la qualità del prodotto finale, la continuità del processo e la durata delle apparecchiature. Il filtro adatto per acqua, prodotti chimici, oli o altri fluidi dipende dall'obiettivo di separazione e dalle condizioni operative reali.
Occorre definire cosa rimuovere, il grado di filtrazione richiesto, le proprietà del liquido, la portata, la pressione, il carico contaminante e il regime di esercizio. Solo dopo si confrontano le tipologie di filtri, la tecnologia, il materiale filtrante, la frequenza di pulizia o sostituzione, lo smaltimento e il costo complessivo.
Procedura di selezione
Come scegliere un sistema di filtrazione dei liquidi, passo dopo passo
I cinque passaggi trasformano una richiesta generica in dati di processo confrontabili e aiutano a restringere le tecnologie da valutare.
1. Definire gli obiettivi di filtrazione
Prima di selezionare l'apparecchiatura bisogna chiarire il risultato atteso. La dimensione e la natura dei contaminanti, il livello di purezza e la funzione della separazione determinano il tipo di filtro da valutare.
- Quali contaminanti devono essere rimossi: particelle grossolane, solidi sospesi, batteri, colloidi o altre impurità?
- Serve un grado di filtrazione con classificazione assoluta oppure è sufficiente una classificazione nominale?
- L'obiettivo è chiarificazione, separazione di componenti specifici o raggiungimento di una qualità di prodotto definita?
2. Analizzare il liquido e le condizioni operative
Ogni fluido presenta viscosità, temperatura e compatibilità chimica differenti. Anche la concentrazione e la forma del contaminante influenzano la capacità di trattenimento e la frequenza di manutenzione.
- Tipo di liquido, viscosità, temperatura e possibili reazioni con i materiali del filtro
- Portata richiesta e variazioni durante il ciclo
- Pressione di esercizio e pressione differenziale ammissibile
- Dimensione, forma e quantità del contaminante
- Processo continuo oppure a lotti
3. Selezionare il tipo di filtro e il mezzo filtrante
Il mezzo filtrante deve essere coerente con gli obiettivi e con le proprietà del fluido. La struttura del mezzo — superficiale, di profondità o a membrana — determina il modo in cui le particelle vengono trattenute.
- Filtri di profondità per fluidi con un carico elevato di solidi sospesi
- Schermi e reti per particelle grossolane o prefiltrazione
- Membrane per separazioni più fini o sostanze disciolte
- Mezzi speciali, come il carbone attivo, per adsorbimento chimico
4. Considerare costi operativi e manutenzione
La prestazione iniziale non basta: un sistema deve essere valutato anche per la gestione lungo il ciclo di vita. Frequenza di sostituzione, pulizia, fermo impianto, manodopera e smaltimento possono cambiare il costo reale della soluzione.
- Frequenza e costo di sostituzione degli elementi
- Metodo di pulizia e risorse necessarie
- Costo e modalità di smaltimento dei materiali esausti
5. Verificare compatibilità chimica e requisiti applicabili
I materiali del filtro, delle guarnizioni e del corpo non devono degradarsi o reagire con il liquido. Devono inoltre essere identificati i requisiti normativi, di processo e documentali pertinenti al settore e all'installazione.
- Compatibilità tra composizione chimica del fluido e materiali costruttivi
- Requisiti normativi o aziendali che il sistema deve soddisfare
Tecnologie comuni
Panoramica dei principali sistemi di filtrazione dei liquidi
Le famiglie seguenti rispondono a condizioni differenti; la denominazione del filtro non sostituisce la verifica dei dati di processo.
Filtri a cartuccia
Un elemento cilindrico viene installato in un contenitore e trattiene particelle fini. È una soluzione diffusa quando sono richiesti ingombro contenuto e sostituzione semplice.
Filtri a sacco
I filtri a sacco utilizzano un sacco in tessuto o rete, contenuto in un apposito corpo, per raccogliere solidi e contaminanti. Sono spesso valutati per grandi volumi e filtrazione più grossolana.
Filtri di profondità
Il contaminante viene trattenuto lungo lo spessore di un mezzo poroso, non soltanto sulla superficie. Questa struttura può offrire una maggiore capacità di accumulo.
Filtri a membrana
Una membrana semipermeabile consente separazioni più fini, comprese particelle molto piccole, microrganismi o alcune sostanze disciolte, in funzione della tecnologia impiegata.
Filtro grossolano (strainer)
Gli strainer rimuovono particelle relativamente grandi e sono spesso installati come primo stadio per proteggere pompe, valvole e apparecchiature a valle.
Filtri pieghettati
La pieghettatura aumenta la superficie disponibile all'interno di un volume compatto. Può migliorare capacità di trattenimento e comportamento della perdita di carico rispetto a un mezzo non pieghettato equivalente.
Filtri a filo profilato (wedge wire)
Profili a cuneo formano fessure continue e uniformi. La geometria è robusta, personalizzabile e può essere dimensionata per la separazione grossolana con portate elevate.
Filtri a carbone attivo
Il carbone attivo può ridurre il cloro libero e adsorbire alcuni composti organici responsabili di odori o sapori. La selezione dipende dalla sostanza da rimuovere, dal tempo di contatto e dalla capacità del mezzo.
Nove fattori
9 fattori da considerare nella scelta
Questi fattori completano la procedura mettendo in relazione qualità richiesta, modalità operativa, sicurezza e costo totale.
Qualità della filtrazione del liquido
La filtrazione dei liquidi separa impurità e particelle solide tramite un mezzo filtrante; tecnologie specifiche possono inoltre separare fasi liquide non miscibili. La rimozione di gas o bolle richiede invece una tecnologia dedicata e non va confusa con la sola filtrazione particellare.
La dimensione delle particelle viene normalmente espressa in micrometri. Per scegliere il mezzo occorre conoscere distribuzione granulometrica, forma, comportamento del contaminante e qualità richiesta al fluido filtrato.
Particelle grossolane, fini e dispersioni colloidali non si gestiscono necessariamente con la stessa tecnologia. Un fluido con contaminanti di dimensioni diverse può richiedere più stadi o mezzi differenti.
02Filtro adatto allo scopo specifico
Le apparecchiature cambiano con scala, qualità richiesta e tipo di contaminante. La filtrazione superficiale trattiene le particelle sul mezzo; quella di profondità utilizza l'intero spessore e può accumulare un carico maggiore.
I filtri superficiali richiedono pulizia e controllo regolari. I filtri di profondità vengono spesso sostituiti quando raggiungono la capacità prevista; nei servizi con sostituzione frequente degli elementi filtranti, la scelta deve considerare anche spazio, manodopera e gestione degli elementi esausti.
- Osmosi inversa per processi che richiedono acqua fortemente purificata
- Cartucce per trattenere particelle o sostanze specifiche all'interno di un contenitore
- Sacchi filtranti per grandi volumi e raccolta semplice del contaminante
Video di esempio: filtro a foglie e dischi filtranti ↗
03Filtrazione continua oppure a lotti
Il modo di esercizio dipende dal processo. Nei sistemi continui il fluido viene filtrato senza interrompere la produzione prevista; pulizia e manutenzione devono essere pianificate rispetto alla continuità richiesta.
La filtrazione a lotti tratta quantità definite e può facilitare pulizia e sostituzione tra un ciclo e il successivo. Volume, durata del ciclo e tempi di fermo orientano la scelta.
04Rischi e sicurezza
Mezzo filtrante, guarnizioni, corpo e liquido devono essere compatibili. Pressione, temperatura, sostanze pericolose e modalità di apertura o scarico richiedono procedure coerenti con l'impianto e con le regole applicabili.
Una scelta errata può danneggiare apparecchiature, aumentare il rischio operativo o trasferire contaminanti alle fasi successive. La valutazione tecnica deve quindi precedere l'acquisto.
05Condizioni per usare strainer o filtri
In generale gli strainer intercettano detriti più grandi e proteggono apparecchiature meccaniche, mentre filtri più fini sono impiegati quando serve una separazione più accurata. La decisione dipende da pressione, temperatura e dimensione del contaminante.
Filtro grossolano (strainer)

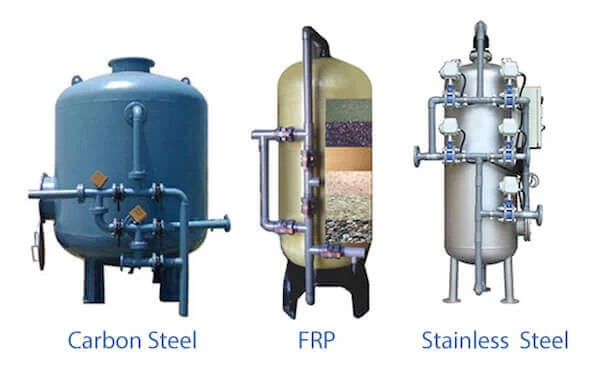

Tubazioni e impianti di processo utilizzano spesso cestelli o schermi robusti come primo stadio. La costruzione deve essere selezionata in base al fluido e alle condizioni operative.
- Acciaio al carbonio per servizi compatibili che richiedono resistenza meccanica
- Leghe di acciaio inox selezionate dopo la verifica della compatibilità con il fluido
- Bronzo per servizi compatibili in acqua o fluidi non aggressivi
- Materiali plastici per condizioni chimiche e termiche compatibili
Filtri
Schiume, tessuti e reti possono trattenere particelle più fini, ma la loro idoneità a pressione e temperatura deve essere verificata. Nel trattamento dell'acqua possono essere utilizzati nelle fasi di affinamento.
Pressione di esercizio
Ogni contenitore ed elemento filtrante deve avere limiti di pressione dichiarati per la configurazione installata. Occorre confrontarli con pressione normale, transitori, pressione differenziale e condizioni di pulizia.
Nei filtri automatici autopulenti, pressione disponibile e limiti di esercizio influenzano sia la filtrazione sia l'efficacia del ciclo di pulizia.
07Portata massima
La portata determina area filtrante, velocità attraverso il mezzo e dimensionamento delle connessioni. Il valore massimo del filtro deve essere compatibile con la portata di progetto e con i picchi previsti.
Un elemento sottodimensionato può aumentare rapidamente la perdita di carico, ridurre la capacità utile e compromettere la continuità del processo.
08Perdita di carico
La perdita di carico è la differenza di pressione tra due punti del circuito. Il passaggio del fluido attraverso il mezzo genera resistenza; l'accumulo di contaminante tende ad aumentarla nel tempo.
Il limite ammissibile deve essere definito: una pressione differenziale crescente indica normalmente accumulo di contaminante e, se supera il limite previsto, può ridurre la portata o danneggiare l'elemento. Il monitoraggio della pressione differenziale aiuta a stabilire quando pulire o sostituire l'elemento.
09Costo di sostituzione o pulizia
I filtri autopulenti rimuovono il contaminante dalla superficie con cicli dedicati e possono ridurre alcuni interventi manuali. Sacchi, cartucce, membrane e strainer hanno invece modalità di sostituzione, pulizia e smaltimento differenti.
Il confronto economico deve includere non solo il prezzo iniziale, ma anche la frequenza degli interventi, il tempo di fermo e il costo del materiale esausto.
- Smaltimento dei filtri e del contaminante raccolto
- Fermo impianto e manodopera durante la sostituzione
- Manodopera, servizi ausiliari e attrezzature necessarie alla pulizia
