Contenuti della guida
- Che cos'è un filtro autopulente
- Tipologie e applicazioni
- — Filtro multimateriale
- — Idrociclone
- — Filtro a dischi
- Parametri per la selezione
- Accumulo del pannello filtrante e ciclo di pulizia
- Uso, manutenzione e ricerca guasti
- — Manutenzione del filtro multimateriale
- — Manutenzione dell'idrociclone
- — Manutenzione del filtro a dischi
- — Controllo del filtro autopulente a rete
- Durata di servizio
I valori e le procedure riportati in questa guida provengono da esempi della documentazione tecnica di origine. Prima di intervenire, identificare modello e configurazione, consultare targhetta e manuale OEM e ottenere la conferma del responsabile tecnico. Arrestare e isolare tutte le fonti di energia, applicare lockout/tagout, depressurizzare e drenare completamente il sistema, usare i DPI previsti e rispettare le norme locali. Le operazioni devono essere eseguite esclusivamente da personale qualificato.
Definizione
Che cos'è un filtro autopulente?
Un filtro autopulente, chiamato anche filtro automatico o self-cleaning strainer, usa la pressione del sistema e un ciclo di pulizia per rimuovere dal mezzo filtrante i solidi trattenuti. In funzione della tecnologia e della maglia selezionata, può intercettare materiale sospeso, alghe, piccoli organismi acquatici e altri contaminanti presenti nell'acqua.
Famiglie tecnologiche
Tipologie e applicazioni dei filtri autopulenti

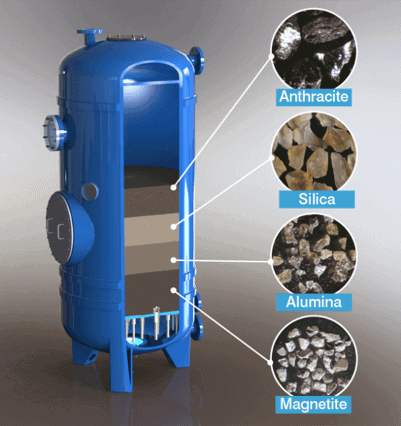

1. Filtro multimateriale
La filtrazione multimateriale impiega normalmente più strati, per esempio antracite, sabbia e ghiaia. Le differenze di densità aiutano a mantenere la stratificazione durante l'esercizio e il controlavaggio. Il contenitore può essere realizzato in acciaio rivestito, acciaio inossidabile o vetroresina ed è usato soprattutto per trattenere sedimenti, frammenti organici e particelle sospese dal flusso d'acqua.

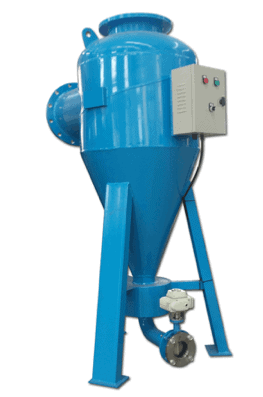

2. Idrociclone
L'idrociclone separa sabbia e altri solidi fini mediante forza centrifuga. L'acqua pulita migra verso il centro e risale all'uscita, mentre i solidi più pesanti scendono nella camera di raccolta. Il corpo è in genere una camera conica in acciaio con un volume inferiore destinato ai sedimenti grossolani.

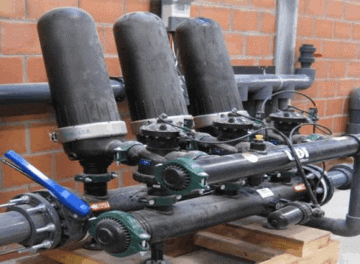

3. Filtro a dischi
Il filtro a dischi usa una pila di elementi scanalati: l'acqua attraversa i piccoli passaggi fra i dischi e i contaminanti restano intrappolati. Nella configurazione descritta dalla fonte il corpo è in polietilene ad alta densità e l'impiego principale è l'irrigazione a goccia, ma materiali e applicazioni devono essere verificati sul modello effettivo.

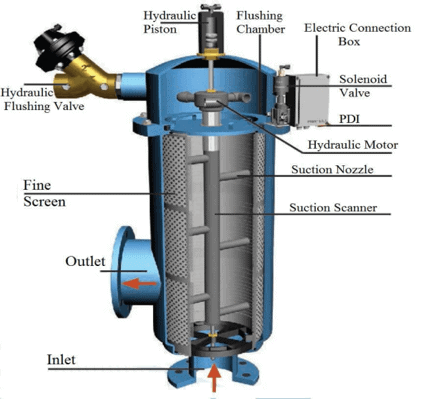

4. Filtro autopulente a rete
L'elemento interno può essere una rete metallica intrecciata o uno schermo wedge wire. La pulizia automatica riduce gli interventi manuali e l'ingombro dell'impianto. La documentazione di origine cita corpi in acciaio al carbonio, AISI 304 o AISI 316 per la chiarificazione e la filtrazione di acque industriali; compatibilità chimica, pressione, temperatura e grado di filtrazione restano da confermare per il progetto.
Dati di processo
Parametri da valutare prima della selezione
Dati minimi da raccogliere
- Portata minima, nominale e massima, con unità di misura coerenti.
- Pressione minima e massima disponibile durante esercizio e ciclo di pulizia.
- Origine dell'acqua: pozzo, bacino, serbatoio, refluo, acqua di processo, acqua marina trattata o canale.
- Natura del contaminante: organico, inorganico o misto; concentrazione e distribuzione granulometrica.
- Grado di filtrazione richiesto, normalmente espresso in micrometri.
- Dimensioni e configurazione dell'attacco di scarico.
- Metodo di lavaggio: manuale o automatico e disponibilità del fluido di controlavaggio.
La portata non deve essere selezionata su un solo punto nominale: occorre verificare l'intero campo operativo e la perdita di carico con il contaminante reale. Anche la pressione disponibile durante il lavaggio può essere diversa da quella in esercizio normale.

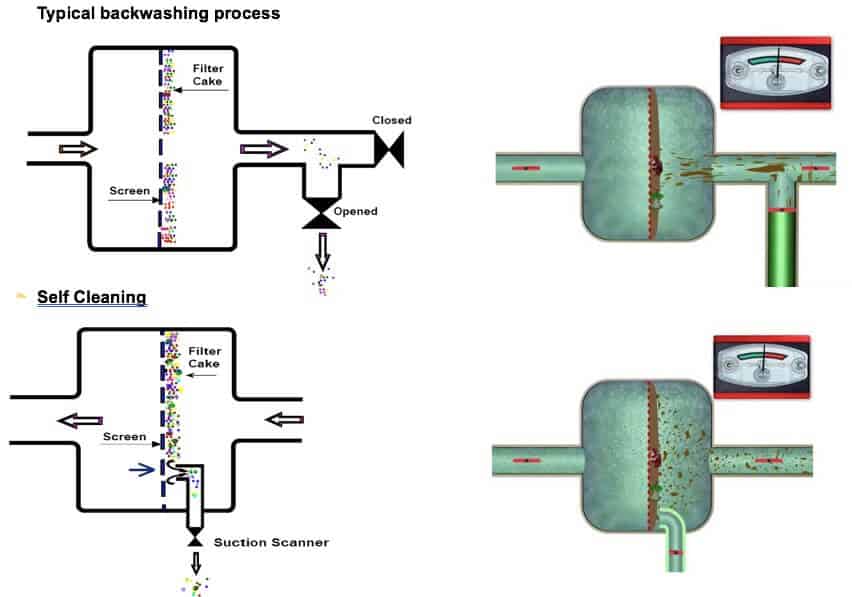

Ciclo di pulizia
Che cosa fare quando si accumula il pannello filtrante?
L'accumulo di solidi aumenta la differenza di pressione e riduce la portata. Il sistema deve quindi avviare il ciclo di pulizia previsto dal costruttore, scaricare i contaminanti e verificare che la perdita di carico ritorni nel campo indicato per l'apparecchiatura. Se il valore non rientra, controllare carico solido, portata, pressione disponibile, linea di scarico e integrità del mezzo filtrante.
Sicurezza e metodo
Uso e manutenzione dei filtri autopulenti
I valori e le procedure riportati in questa guida provengono da esempi della documentazione tecnica di origine. Prima di intervenire, identificare modello e configurazione, consultare targhetta e manuale OEM e ottenere la conferma del responsabile tecnico. Arrestare e isolare tutte le fonti di energia, applicare lockout/tagout, depressurizzare e drenare completamente il sistema, usare i DPI previsti e rispettare le norme locali. Le operazioni devono essere eseguite esclusivamente da personale qualificato.
Registrare pressione a monte e a valle, differenza di pressione, portata, durata e frequenza dei cicli, quantità di scarico e anomalie. Le tendenze sono più utili del singolo valore perché permettono di distinguere aumento del carico contaminante, perdita di efficienza del lavaggio e guasti di valvole o controller.
Filtro multimateriale
1. Uso e manutenzione dei filtri multimateriale
Controlli durante la stagione operativa
- Dopo arresto, isolamento elettrico, depressurizzazione e drenaggio, aprire l'ispezione superiore e verificare quantità e condizione del letto. Perdita di materiale può indicare un controlavaggio eccessivo; muco o contaminanti possono indicare un lavaggio insufficiente.
- Eseguire un ciclo manuale dal controller solo secondo il manuale OEM, osservando correttamente le fasi di assestamento e controlavaggio.
- Controllare collegamenti, tubazioni, componenti e segni di danneggiamento o perdita.
- Ispezionare e, se necessario, pulire il prefiltro della linea di aspirazione.
- Confrontare le letture dei manometri con il campo previsto per l'impianto.
Arresto stagionale
- Eseguire il controlavaggio finale con acqua pulita. La fonte cita almeno due minuti per serbatoio, ma il tempo corretto deve provenire dal manuale del sistema e dalla verifica dello scarico.
- Se sono stati dosati prodotti chimici a monte, risciacquare completamente il sistema prima dell'arresto.
- Isolare pompa e controller, controllare quantità e qualità del mezzo e pianificare l'eventuale sostituzione prima del riavvio.
- Drenare completamente tutti i punti bassi e lasciare il sistema nella configurazione antigelo prescritta dal costruttore.
- Pulire i prefiltri e lubrificare gli organi previsti senza contaminare il fluido o il mezzo.
| Sintomo | Possibili cause | Verifiche e azioni |
|---|---|---|
| Efficienza di filtrazione insufficiente | Portata eccessiva, aria nel serbatoio, mezzo errato, differenziale troppo alto o volume del letto insufficiente | Ridurre la portata o aumentare l'area; eliminare l'aria; verificare tipo e quantità del mezzo; anticipare il controlavaggio. |
| Differenza di pressione costantemente alta | Carico contaminante elevato, portata di controlavaggio insufficiente o distribuzione non uniforme nel letto | Con impianto isolato, ispezionare e rimuovere gli accumuli; correggere portata e distribuzione del lavaggio; ripristinare il volume previsto. |
| Cicli di controlavaggio più frequenti | Durata o portata di lavaggio insufficienti, mezzo scarso o aumento dei solidi nell'acqua | Verificare qualità dell'acqua, quantità del mezzo e impostazioni approvate del ciclo. |
| Il controlavaggio automatico non parte | Alimentazione, controller, pressostato differenziale, solenoide o linea idraulica | Verificare cablaggio e protezioni, taratura approvata e comando delle valvole. La fonte cita 6–7 psi come esempio, non come impostazione universale. |
| Mezzo filtrante a valle | Granulometria errata oppure laterale/distributore danneggiato o mancante | Confermare il mezzo previsto e riparare o sostituire il componente interno. |
| Perdita dalla valvola di controlavaggio | Sede ostruita, disco in gomma usurato o membrana danneggiata | Isolare e depressurizzare; rimuovere l'ostruzione o sostituire il componente danneggiato. |
| Colpo d'ariete | Aria intrappolata oppure vuoto creato da una lunga linea di scarico | Verificare sfiati, sequenza delle valvole e necessità di un rompivuoto progettato per la linea. |
Idrociclone
2. Uso e manutenzione degli idrocicloni
La velocità del flusso determina l'efficienza con cui le particelle ruotano lungo la parete e raggiungono la camera di sedimentazione. La fonte indica una perdita di carico consigliata di 3–8 psi: sotto 3 psi la separazione può diminuire, mentre oltre 8 psi può aumentare l'erosione. Sono inoltre riportati sia 120 psi come pressione massima raccomandata sia 150 psi come limite da non superare. Questa incoerenza non va risolta per supposizione: usare esclusivamente il valore del modello, della targhetta e del manuale OEM.

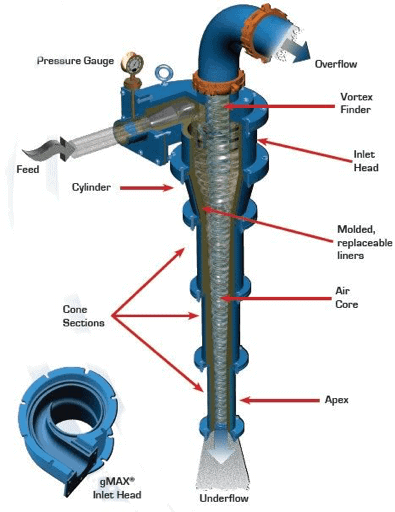

Scarico e pulizia della camera di sedimentazione
- Scaricare la camera manualmente o tramite il comando automatico con una frequenza che impedisca il riempimento oltre la capacità utile.
- Prima di aprire, chiudere la valvola di ingresso, isolare le energie, depressurizzare e drenare completamente la camera.
- Rimuovere i sedimenti, lavare l'interno, ispezionare guarnizione, manicotto e rivestimento protettivo, quindi rimontare correttamente coperchio e staffa.
- La fonte cita la possibile sostituzione degli inserti in gomma ogni 2–3 anni con sabbia e ogni anno con fanghi: sono intervalli indicativi, da adeguare a usura e manuale OEM.
- Non serrare né aprire mai il coperchio durante il funzionamento o con apparecchiatura in pressione.
La fonte include anche un video dimostrativo dell'idrociclone su Vimeo. Il video è un riferimento esterno e non sostituisce le istruzioni del costruttore.
Filtro a dischi
3. Uso e manutenzione del filtro a dischi
Avviamento e manutenzione stagionale
- Prima del primo avviamento, lavare la linea a monte secondo la procedura approvata, rimontare la flangia cieca e pressurizzare lentamente il sistema.
- Avviare un ciclo di controlavaggio e verificare il funzionamento di valvole, controller e manometri. La differenza di pressione deve tornare al campo previsto per il modello.
- Se il filtro si carica durante l'avviamento, verificare portata, pressione e pulizia dei dischi prima di modificare le valvole.
- A fine stagione eseguire il lavaggio finale, pulire manualmente i dischi se previsto, drenare completamente e lasciare le valvole nella configurazione antigelo indicata dal costruttore.
- La fonte cita 30 psi a valle durante il controlavaggio e 0–2 psi dopo il ciclo: sono valori del sistema descritto, non specifiche universali.
| Sintomo | Controlli principali | Valori citati dalla fonte |
|---|---|---|
| Nessun flusso attraversa il filtro | Posizione delle valvole, comando manuale dei solenoidi, aria nel circuito e libertà degli sfiati | La fonte cita almeno 12 psi per l'avvio della valvola di controlavaggio. |
| Il controlavaggio non parte | Pressione a monte e a valle, filtro della linea di comando, indicatore differenziale, dischi ostruiti, controller, cablaggio e solenoidi | Sono citati 30 psi a valle, setpoint differenziale 5 psi e ciclo del solenoide di circa 20 s. |
| Scarico continuo | Detriti nella porta della valvola, solenoide bloccato o membrana lacerata | Nessun valore universale: isolare e depressurizzare prima di smontare. |
| Cicli ripetuti con allarme | Dischi intasati, acqua più sporca, portata aumentata, pressione insufficiente o linea di scarico con contropressione | La fonte cita una pausa di 1 min fra cicli ripetuti come indizio diagnostico. |
| Qualità del lavaggio insufficiente | Diametro, lunghezza, pendenza e assenza di strozzature nella linea di scarico | Esempio della fonte: almeno 4 in fino a 50 ft; 6 in oltre 50 ft. Dimensionare comunque mediante calcolo e manuale OEM. |
La sequenza di origine rimanda a un video esterno sul filtro a dischi. Prima di replicare qualsiasi operazione, confrontarla con la documentazione della macchina installata.
Filtro a rete
4. Controllo e manutenzione del filtro autopulente a rete
Modalità di comando
- Controller idraulico automatico: usa segnali di alta e bassa pressione e il movimento idraulico della membrana per avviare e controllare il ciclo.
- Controller elettronico automatico: il pressostato differenziale invia un segnale al PLC, che comanda elettricamente la valvola solenoide.
- Comando idraulico manuale: la fonte descrive una valvola a tre posizioni A, C e O; la posizione C avvia la pulizia e deve tornare ad A. Non applicare questa sequenza senza verificare la marcatura del controller installato.
- Comando elettronico manuale: il pulsante di lavaggio manuale avvia il ciclo; le spie segnalano ciclo in corso o frequenza anomala secondo il pannello specifico.
La diagnosi usa le pressioni di ingresso, uscita e camera di scarico. La fonte contiene il testo corrotto «15psidy–35psid» per il differenziale durante la pulizia: non deve essere trasformato in una specifica. Il campo valido deve essere ricavato dal manuale OEM e dal progetto idraulico.
Manutenzione e ricerca guasti
- La fonte suggerisce un'ispezione semestrale di spazzola, rotazione e integrità dello schermo; la frequenza effettiva dipende da acqua, carico e ore di servizio.
- Rimuovere lo schermo solo dopo arresto, lockout/tagout, depressurizzazione e drenaggio. Pulire con il metodo e la pressione ammessi dal costruttore.
- Controllare il contatto fra spazzola e schermo e lubrificare l'O-ring soltanto con il prodotto compatibile indicato per il modello.
- Lavaggi troppo frequenti possono derivare da portata eccessiva, area filtrante insufficiente, carico di sporco elevato o pressione di ingresso insufficiente.
- Se il differenziale è alto ma il ciclo non parte, verificare emettitore o linea idraulica, solenoide, finecorsa, pressostato e controller.
- La fonte cita ammollo per 24 ore e pulizia a 900 psi per uno schermo fortemente intasato. Sono procedure potenzialmente pericolose e dannose: usarle solo se ammesse dal fabbricante, con attrezzatura protetta e personale qualificato.
La fonte accompagna questa sezione con un video esterno sul controllo del filtro a rete. Le indicazioni del video devono essere verificate sul controller effettivamente installato.
Affidabilità
Quanto dura un filtro autopulente?
La documentazione di origine riporta un'aspettativa superiore a 20 anni per un filtro tipico. Non è una garanzia di durata: il risultato dipende da compatibilità chimica dell'acqua, materiali, pressione e temperatura, frequenza e qualità del lavaggio, corrosione, abrasione, manutenzione e disponibilità dei ricambi.
Per stimare la vita utile, registrare ispezioni, perdita di spessore, usura di schermo e guarnizioni, numero di cicli e anomalie. Definire criteri di sostituzione in base al manuale OEM e alla valutazione del rischio dell'impianto.
