L'efficienza di un sistema di filtrazione dipende in larga misura dalla cartuccia installata. Quando la portata diminuisce, la pressione differenziale cresce o la qualità del filtrato non rispetta più il requisito, la causa può trovarsi nel mezzo filtrante, nel dimensionamento, nella tenuta o nella gestione del ciclo.
Questa guida spiega che cos'è un filtro a cartuccia, come funziona e quali vantaggi e limiti considerare prima di scegliere tra le diverse famiglie di cartucce filtranti. Presenta inoltre componenti, classificazioni, applicazioni, sostituzione, pulizia e criteri di acquisto.
La fonte comprende acqua, piscine e processi industriali. Questi servizi restano distinti: materiali, igiene, pressione, portata, grado di filtrazione e documentazione devono essere verificati per l'applicazione reale, senza trasferire automaticamente una prestazione da un settore all'altro.
Il percorso segue l'ordine originale: definizione, vantaggi e svantaggi, principio operativo, componenti, classificazioni, applicazioni, selezione, sostituzione, pulizia, acquisto e conclusione.
Definizione
Che cos'è un filtro a cartuccia?
Un filtro a cartuccia separa particelle e altre impurità da un liquido o da un gas mediante un elemento sostituibile inserito in un alloggiamento. La cartuccia può essere cilindrica o pieghettata e utilizzare carta tecnica, cellulosa, poliestere, polipropilene, fibre, membrane, ceramica o metallo, secondo il servizio.
Il grado di filtrazione indica la dimensione di riferimento delle particelle trattenute, ma deve essere letto insieme alla sua definizione nominale o assoluta, al metodo di prova e all'efficienza dichiarata. Il fluido attraversa il mezzo, mentre le particelle vengono trattenute sulla superficie o nello spessore della matrice.
Valutazione
Vantaggi e svantaggi dei filtri a cartuccia
La filtrazione a cartuccia offre un'ampia scelta di mezzi e geometrie, ma la convenienza dipende dal carico contaminante e dalle condizioni di esercizio. Il confronto deve quindi considerare prestazione, manutenzione e costo totale, non soltanto il prezzo dell'elemento.
Vantaggi
- Efficienza configurabile: mezzo, struttura e grado di filtrazione possono essere selezionati per la distribuzione granulometrica e la qualità richiesta, purché la prestazione sia documentata.
- Manutenzione e sostituzione accessibili: molti alloggiamenti permettono di rimuovere l'elemento senza intervenire sull'intero impianto, riducendo il tempo di fermo se accessi e isolamento sono progettati correttamente.
- Versatilità dei materiali: polipropilene, cellulosa, poliestere, PTFE, ceramica e metalli coprono condizioni chimiche e termiche differenti, previa verifica di compatibilità.
- Costo di gestione competitivo: in servizi con carico compatibile, la semplicità di sostituzione e l'area disponibile possono rendere la soluzione conveniente rispetto ad altre tecnologie.
Svantaggi
- Sostituzioni più frequenti: una cartuccia con capacità di accumulo limitata può richiedere interventi più ravvicinati rispetto ad altri tipi di filtro, soprattutto con alte concentrazioni di solidi.
- Capacità di trattenimento finita: quando i contaminanti saturano la superficie o la profondità del mezzo, la perdita di carico cresce e la portata disponibile può diminuire.
- Limiti nei servizi ad altissima portata: il numero di cartucce, il diametro dell'alloggiamento e la velocità superficiale possono rendere più adatta un'altra tecnologia.
- Controlavaggio non sempre disponibile: molte cartucce monouso non possono essere rigenerate invertendo il flusso; pulizia e riutilizzo sono ammessi soltanto quando previsti dal costruttore.
Funzionamento
Come funziona un filtro a cartuccia
Il principio consiste nel separare i solidi da un liquido o da un gas facendo attraversare al fluido un mezzo poroso. Il percorso del flusso, dall'interno verso l'esterno o viceversa, dipende dalla costruzione dell'elemento e dell'alloggiamento.
Il mezzo può essere costituito da carta tecnica, tessuto, fibre sintetiche, membrana o materiale poroso rigido. Dimensione e distribuzione dei pori, spessore, area e struttura determinano ritenzione, capacità e perdita di carico.
Filtrazione meccanica
Il fluido contaminato entra nell'alloggiamento e attraversa la cartuccia. Le particelle incompatibili con le aperture del mezzo vengono intercettate sulla superficie o lungo i passaggi interni; la prestazione reale dipende anche da forma delle particelle, velocità e proprietà del fluido.
Filtrazione di profondità
In un mezzo di profondità le particelle vengono trattenute lungo uno spessore tridimensionale. L'accumulo può modificare progressivamente la ritenzione e la pressione differenziale; non va confuso con la formazione controllata di una torta filtrante in altri sistemi.
Pulizia o sostituzione
Con l'accumulo di contaminanti aumenta la resistenza al passaggio. L'elemento deve essere pulito o sostituito al raggiungimento dei limiti definiti dal progetto, dalle istruzioni del produttore o dalla qualità del filtrato, evitando di attendere il collasso della portata o il bypass.
Materiale e grado di filtrazione vanno scelti insieme a portata, pressione, temperatura, compatibilità e capacità di trattenimento: il solo valore in micron non descrive l'intero comportamento della cartuccia.
Costruzione
Componenti principali di un filtro a cartuccia
Il funzionamento dipende dall'integrazione tra mezzo filtrante, struttura di supporto, terminali, guarnizioni e alloggiamento. Ogni componente deve essere compatibile con il fluido e con le condizioni meccaniche e termiche.
- Mezzo filtrante: trattiene i contaminanti e può essere realizzato in cellulosa, poliestere, polipropilene, membrane, fibre, ceramica o metallo.
- Nucleo di supporto: sostiene il mezzo e aiuta a evitare deformazioni o collassi quando aumenta la pressione differenziale; può essere polimerico o metallico.
- Terminali: chiudono le estremità del pacco filtrante e forniscono l'interfaccia di montaggio; geometria e adesione devono impedire percorsi di bypass.
- Guarnizioni: sigillano la cartuccia rispetto all'alloggiamento. Materiale, durezza, compressione e compatibilità chimica sono parte della selezione.
- Alloggiamento: contiene una o più cartucce, convoglia il flusso e deve essere dimensionato per pressione, temperatura, corrosione, accessibilità e drenaggio.
Classificazione
Filtri di profondità e filtri di superficie
La classificazione generale distingue due famiglie: i filtri di profondità trattengono le particelle all'interno della matrice, mentre i filtri di superficie le intercettano principalmente sul lato esposto del mezzo.
- Filtri di profondità: offrono un percorso tortuoso e una capacità distribuita nello spessore del mezzo.
- Filtri di superficie: utilizzano una barriera con aperture definite e possono facilitare il distacco del contaminante quando la costruzione è lavabile.
Entrambe le famiglie possono essere progettate per portate, pressioni e temperature differenti. Per l'acqua si può usare un mezzo in polipropilene; per temperature elevate possono essere valutati ceramica o metallo, sempre sulla base della scheda tecnica reale.
Alcune cartucce integrano carbone attivo per adsorbire determinate sostanze o materiali con funzione antimicrobica. Queste caratteristiche non equivalgono automaticamente a disinfezione o potabilità: servono prove riferite al prodotto e all'uso previsto.
La dimensione dei pori influenza efficienza, capacità e portata, ma il confronto richiede la stessa definizione di rating e condizioni di prova.
| Parametro | Filtri di profondità | Filtri di superficie |
|---|---|---|
| Meccanismo | Trattenimento lungo la matrice del mezzo | Trattenimento prevalente sulla superficie |
| Zona di cattura | All'interno dello spessore | Sulla barriera filtrante |
| Mezzi tipici | Cellulosa, polipropilene, fibre, carbone attivo | Poliestere, PTFE, rete, membrana o ceramica |
| Esempi applicativi | Pretrattamento e servizi con carico distribuito | Filtrazione di precisione e mezzi lavabili selezionati |
| Funzioni aggiuntive | Possibile adsorbimento con materiali dedicati | Possibili rivestimenti o superfici calibrate |
| Effetto del rating | Influenza capacità, efficienza e perdita di carico | Influenza separazione superficiale e portata |
| Comportamento indicativo | Maggiore capacità nello spessore, dipendente dal mezzo | Area e rigenerabilità dipendono dalla costruzione |
Famiglie
Tipi di filtri a cartuccia
Le cartucce possono essere classificate per costruzione, meccanismo e applicazione. Le famiglie seguenti non sono mutuamente esclusive: per esempio una cartuccia pieghettata può utilizzare una membrana o una rete metallica.
1. Filtri di profondità. Cellulosa, polipropilene, fibre e compositi trattengono il contaminante lungo lo spessore e sono scelti quando servono capacità e ritenzione graduata.
2. Filtri pieghettati. Le pieghe aumentano l'area disponibile entro un volume definito. Poliestere, cellulosa, PTFE, rete o fibra metallica possono essere selezionati in funzione di portata, pulizia e compatibilità.
I filtri pieghettati vengono impiegati nella filtrazione industriale dell'acqua, nei sistemi HVAC e in altri servizi in cui superficie e ingombro devono essere bilanciati.
3. Filtri a membrana. Una membrana sottile controlla il passaggio in base a dimensione, chimica e struttura. Nylon, PTFE e PVDF sono esempi di materiali; purezza e sterilità devono essere dimostrate con procedure e validazioni applicabili.
Sono utilizzati, tra gli altri, nei settori farmaceutico, biotecnologico e alimentare, dove compatibilità, integrità, pulizia e documentazione sono parte del requisito.
4. Filtri a carbone attivo. Il carbone adsorbe specifiche sostanze e odori da liquidi o gas. Capacità, tempo di contatto e saturazione devono essere dimensionati per il composto target.
5. Filtri con rating assoluto. Il termine richiede una soglia e un'efficienza definite da un metodo di prova; non deve essere interpretato come rimozione totale di ogni contaminante.
6. Cartucce spun-bonded. Fibre di polipropilene vengono filate e legate per creare un mezzo non tessuto economico, usato in diversi pretrattamenti di acqua e fluidi di processo.
7. Cartucce avvolte. Un filo di cotone, fibra di vetro o polipropilene viene avvolto intorno a un nucleo; schema e tensione dell'avvolgimento contribuiscono alla ritenzione e alla resistenza.
Sono valutate quando temperatura o resistenza chimica richiedono una combinazione specifica di filo, nucleo e guarnizioni.
8. Cartucce ceramiche. La struttura rigida può resistere a condizioni termiche o chimiche selezionate. Fragilità, tenuta, pulizia e rating devono essere verificati sulla specifica ceramica.

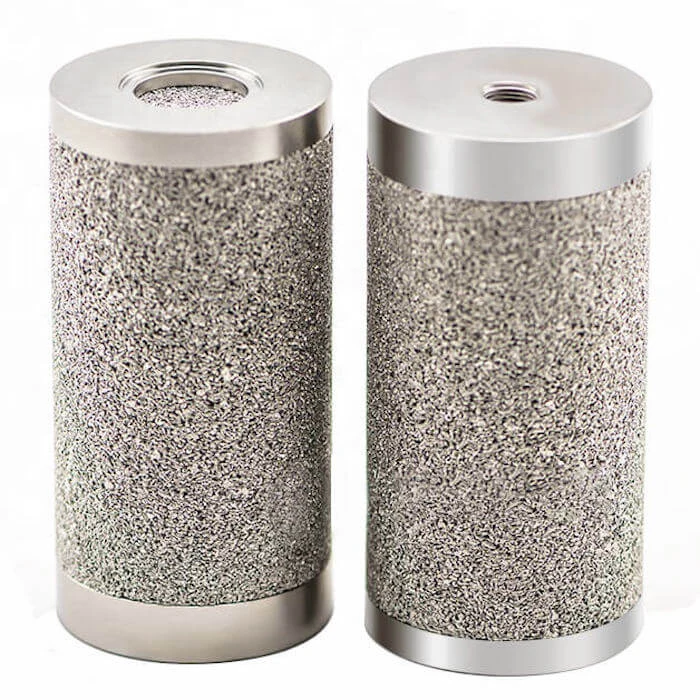

9. Cartucce filtranti in acciaio inossidabile. Reti, fibre o polveri sinterizzate possono offrire resistenza meccanica, termica e possibilità di pulizia; lega e costruzione devono essere selezionate per olio e gas, chimica, acqua e altri processi.
10. Filtri a sacco e a cartuccia. Il confronto riguarda area, capacità di solidi, portata, rating, ingombro e manutenzione; una cartuccia non deve essere confusa con un sacco filtrante che opera in un cestello dedicato.
11. Cartucce string-wound. Sono una variante avvolta in cui materiale, profilo e densità del filo vengono controllati per ottenere la struttura di filtrazione richiesta.
12. Cartucce ad alta portata. Il diametro e la geometria vengono aumentati per trattare portate maggiori con un numero ridotto di elementi, ma il dimensionamento resta vincolato a velocità, perdita di carico e capacità di contaminante.
Impieghi
Applicazioni dei filtri a cartuccia
Filtrazione dell'acqua. Nei sistemi potabili, nelle piscine e nel trattamento industriale dell'acqua, le cartucce possono trattenere sedimenti e ruggine o svolgere funzioni specifiche con mezzi dedicati. Chiarezza e sicurezza dell'acqua richiedono un sistema completo e controlli appropriati.
Filtrazione industriale. Alimentare, farmaceutico e chimico utilizzano cartucce per rimuovere contaminanti da fluidi di processo. Requisiti di purezza, compatibilità, sanificazione e tracciabilità cambiano tra i settori.
Piscine. Una cartuccia correttamente dimensionata può trattenere detriti e particelle dal circuito; il controllo microbiologico dipende anche da disinfezione, ricircolo, chimica dell'acqua e manutenzione.
Processi chimici, petrolio e gas. Gli elementi possono filtrare liquidi o gas, ma materiali, tenute, pressione, temperatura, infiammabilità e contaminante devono essere valutati insieme alle norme applicabili.
Dimensionamento
Fattori da considerare quando si acquista un filtro a cartuccia
Capacità e carico di contaminante. Quantifica concentrazione, distribuzione granulometrica e volume trattato. Una maggiore capacità può allungare il ciclo, ma deve essere verificata con il fluido reale.
Perdita di carico. Definisci valori iniziali e terminali alla portata e viscosità previste. La selezione deve mantenere il processo entro il margine disponibile senza attribuire automaticamente minori consumi energetici.
Materiale e tipologia. Confronta poliestere, cellulosa, polipropilene, PTFE, ceramica e metallo rispetto a chimica, temperatura, pressione, pulizia e requisiti del filtrato.
Costo totale. Oltre al prezzo iniziale, considera numero di elementi, durata del ciclo, manodopera, smaltimento, lavaggi, fermate e rischio di prodotto fuori specifica.
Ciclo di sostituzione. Non esiste un intervallo universale: stabilisci il fine vita con pressione differenziale, portata, qualità del filtrato, ore o cicli e limiti del produttore.
Manutenzione
Come sostituire una cartuccia filtrante
Con l'accumulo di contaminanti la cartuccia può raggiungere il limite di pressione differenziale o non mantenere più portata e qualità. La frequenza dipende dal servizio e non deve essere fissata genericamente a uno o due anni.
- Arrestare e mettere in sicurezza il sistema: isolare le fonti di energia e interrompere il flusso secondo la procedura dell'impianto.
- Depressurizzare, drenare e verificare una condizione sicura prima di aprire l'alloggiamento; considerare temperatura e pericolosità del fluido.
- Estrarre la cartuccia usata evitando di danneggiare superfici di tenuta e gestendo il contaminante con i dispositivi previsti.
- Pulire e ispezionare alloggiamento, sedi e componenti; sostituire guarnizioni quando richiesto.
- Inserire la nuova cartuccia con orientamento, adattatori e tenute corretti, senza forzare l'elemento.
- Richiudere, pressurizzare gradualmente e controllare perdite, pressione differenziale, portata e qualità del filtrato prima del normale esercizio.
Una sostituzione eseguita al criterio corretto aiuta a proteggere il processo; registrare motivo, condizione dell'elemento e dati operativi migliora la pianificazione dei cicli successivi.
Rigenerazione
Come pulire una cartuccia filtrante
La pulizia può prolungare la vita utile soltanto per cartucce dichiarate rigenerabili. Pressione, temperatura, chimica e orientamento del getto devono rispettare le istruzioni del produttore per non lacerare, deformare o contaminare il mezzo.
- Arrestare, isolare, depressurizzare e drenare il sistema secondo la procedura di sicurezza.
- Rimuovere la cartuccia con attenzione e identificarne verso, posizione e stato prima del lavaggio.
- Risciacquare con un fluido compatibile e pressione controllata, seguendo la direzione indicata per la specifica costruzione.
- Utilizzare una soluzione detergente soltanto se approvata per mezzo, guarnizioni, contaminante e destinazione d'uso; tempo e concentrazione non sono universali.
- Se consentito, impiegare una spazzola morbida senza danneggiare pieghe, membrana, giunzioni o superficie calibrata.
- Risciacquare fino a rimuovere detergente e contaminanti, gestendo correttamente gli scarichi.
- Asciugare o condizionare come prescritto, quindi ispezionare o provare l'integrità prima della reinstallazione.
Il riutilizzo deve terminare quando integrità, dimensioni, tenuta o prestazione non soddisfano più i criteri definiti; una cartuccia monouso non deve essere trasformata in elemento lavabile.
Fornitura
Dove acquistare filtri a cartuccia
La scelta del fornitore parte dalla corrispondenza tra processo e prodotto. Nella pagina dedicata agli elementi filtranti in acciaio inossidabile sono disponibili famiglie e configurazioni da valutare per servizi industriali, incluse soluzioni personalizzate.
Prima dell'ordine, richiedi disegno, materiali, dimensioni, interfacce, rating e relativo metodo di prova, limiti operativi, documentazione e controlli. Saifilter può valutare una richiesta o un campione sulla base dei dati tecnici disponibili; eventuali certificazioni devono essere confermate per il prodotto e il progetto specifici.
Famiglia 01
Cartucce filtranti per sedimenti
Le cartucce per sedimenti rimuovono particelle solide dall'acqua e vengono spesso installate come prefiltri per limitare l'intasamento degli stadi successivi. Possono impiegare poliestere pieghettato, cellulosa o polipropilene filato per intercettare sabbia, limo, ruggine e altre particelle; la ritenzione effettiva dipende dal mezzo e dal rating dichiarato.
Filtri per sedimenti in poliestere pieghettato

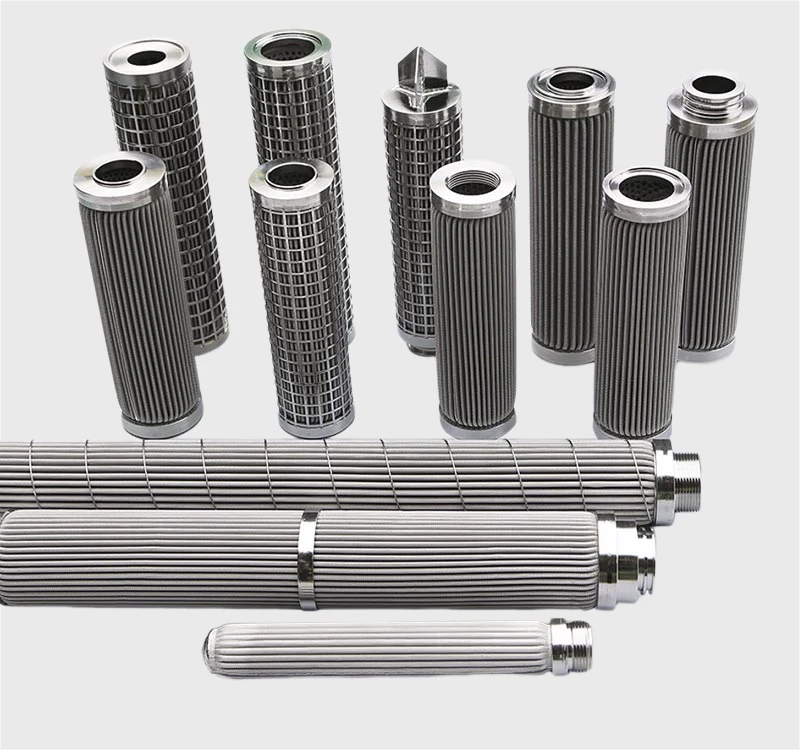

I filtri in poliestere pieghettato e i filtri a rete metallica pieghettata aumentano la superficie disponibile attraverso le pieghe, ma presentano materiali, compatibilità e possibilità di pulizia differenti.
La maggiore superficie può sostenere capacità di accumulo e portata, riducendo la frequenza degli interventi in condizioni favorevoli. Le versioni metalliche possono essere valutate per ambienti più gravosi, purché lega, saldature, rating, pressione e corrosione siano compatibili con il processo.
Entrambe le costruzioni sono impiegate dove occorre separare sedimenti da acqua o aria. Prestazione, durata e convenienza economica devono essere confrontate mediante differenziale di pressione, carico contaminante, procedura di pulizia e costo del ciclo di vita.
Filtri per sedimenti in cellulosa
Le cartucce in cellulosa sono una soluzione economica per la ritenzione di particelle relativamente grandi. Sono realizzate con fibre vegetali e vengono utilizzate anche in contesti industriali sensibili al costo; compatibilità con acqua, temperatura, microbiologia e smaltimento deve essere verificata per l'impiego previsto.
Filtri per sedimenti in polipropilene filato
Le cartucce in polipropilene filato offrono una struttura di profondità e una resistenza chimica che varia con il fluido e la temperatura. Possono trattenere sedimenti fini e vengono utilizzate anche nel settore alimentare e delle bevande, ma durata e idoneità richiedono rating, materiali e requisiti igienici documentati.
- Capacità di accumulo da verificare sul carico di sporco
- Ritenzione delle particelle coerente con il rating dichiarato
- Durata dipendente da portata e contaminazione
- Intervalli di manutenzione basati sul differenziale di pressione
- Costo valutato sull'intero ciclo di utilizzo
Famiglia 02
Cartucce filtranti a carbone
Le cartucce a carbone vengono impiegate per ridurre cloro, sapori, odori e composti organici selezionati dall'acqua. Sono comuni in ambito residenziale e commerciale e comprendono principalmente configurazioni a carbone attivo granulare o in blocco; capacità e contaminanti trattabili dipendono dal mezzo e dal tempo di contatto.
Filtri a carbone attivo
Il carbone attivo viene trattato per sviluppare una superficie porosa sulla quale possono essere adsorbiti determinati contaminanti. È utilizzato per cloro, alcuni composti organici volatili e altre sostanze compatibili con il mezzo; capacità, esaurimento e possibili rilasci devono essere verificati con dati specifici.
Filtri a blocco di carbone
I filtri a blocco sono realizzati con particelle di carbone compresse in una struttura continua. Possono combinare adsorbimento e ritenzione fisica e vengono usati in sistemi al punto d'uso, per esempio sotto lavello o da banco. Efficienza, perdita di carico e vita utile variano con formulazione, porosità, portata e qualità dell'acqua.
Filtri a carbone attivo granulare
Le cartucce a carbone attivo granulare contengono granuli sciolti e possono essere utilizzate anche in sistemi per l'intera abitazione. Richiedono sostituzione o gestione periodica per evitare perdita di capacità, canalizzazione del flusso o problemi microbiologici, secondo le indicazioni del sistema.
- Riduzione di cloro, sapori e odori entro la capacità dichiarata
- Adsorbimento selettivo dei contaminanti compatibili
- Efficienza dipendente da formulazione, portata e contatto
- Durata definita dal carico e dal punto di esaurimento
- Configurazioni disponibili anche per trattamenti centralizzati
Famiglia 03
Cartucce filtranti speciali
Oltre ai mezzi per sedimenti e carbone, esistono cartucce o stadi di trattamento destinati a contaminanti e problemi specifici. La selezione richiede un'analisi dell'acqua e una verifica della reale capacità del mezzo, perché tecnologie diverse non sono intercambiabili.
Filtri per ferro e manganese
I sistemi per ferro e manganese possono combinare ossidazione e filtrazione per ridurne la concentrazione nell'acqua, soprattutto nei pozzi. Mezzo, pH, ossidante, tempo di contatto, controlavaggio e concentrazione iniziale determinano il risultato; non tutti i mezzi destinati a ferro e manganese rimuovono altri metalli pesanti.
Trattamento con radiazione UV
La disinfezione UV utilizza una lampada e un reattore, non una normale cartuccia filtrante, per inattivare microrganismi sensibili alla dose applicata. Viene spesso abbinata a prefiltrazione; efficacia, trasmittanza dell'acqua, portata, pulizia della guaina e dose devono essere verificati secondo il sistema e gli standard applicabili.
Filtri anticalcare
I dispositivi anticalcare impiegano mezzi specifici per limitare la formazione o l'adesione dei depositi minerali nelle tubazioni e nelle apparecchiature. Non equivalgono necessariamente a un addolcitore e la loro efficacia dipende da durezza, chimica dell'acqua, temperatura, portata e tecnologia utilizzata.
Filtri per metalli pesanti
I mezzi destinati a piombo, mercurio, arsenico o altri metalli devono essere scelti in base alla specie chimica, alla concentrazione e alla qualità complessiva dell'acqua. La riduzione dichiarata richiede prove pertinenti, capacità monitorata e sostituzione prima dell'esaurimento; un mezzo non può essere assunto efficace per tutti i metalli.
Filtri per batteri e microrganismi
I filtri destinati alla ritenzione microbiologica utilizzano barriere fisiche e, in alcune configurazioni, trattamenti antimicrobici. La sicurezza dell'acqua non può essere dedotta dal solo nome del prodotto: dimensione dei pori, integrità, organismi target, portata, condizioni d'uso e protocollo di validazione devono essere documentati.
- Riduzione di ferro e manganese con mezzo e chimica appropriati
- Inattivazione microbiologica mediante un sistema UV correttamente dimensionato
- Controllo dei depositi minerali con tecnologia compatibile con l'acqua
- Riduzione selettiva dei metalli entro la capacità verificata
- Ritenzione microbiologica solo con integrità e prestazioni documentate
Conclusione
Come scegliere la cartuccia corretta
La guida ha descritto definizione, principio di funzionamento, componenti, classificazioni, tipologie, applicazioni, criteri di acquisto, sostituzione e pulizia dei filtri a cartuccia.
Non esiste una cartuccia adatta a ogni impiego: la scelta dipende da fluido, contaminante, portata, viscosità, pressione, temperatura, compatibilità, grado di filtrazione, capacità, qualità richiesta e strategia di manutenzione.
Un confronto utile deve riportare condizioni operative e risultati misurabili. Questi dati consentono di trasformare un'esigenza generica in una specifica tecnica verificabile.
