01 · Definizione

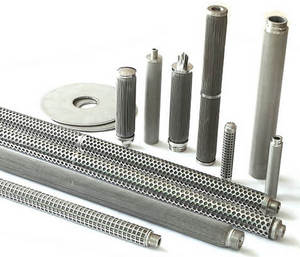

Che cos'è una cartuccia filtrante in acciaio inox?
È un elemento filtrante normalmente rimovibile, spesso cilindrico, costruito con un mezzo metallico e destinato a essere installato in un alloggiamento. La struttura può includere rete tessuta, rete sinterizzata, fibra metallica, polvere porosa, profilo wedge wire, supporti, fondelli e tenute. La configurazione effettiva dipende da fluido, contaminante e interfaccia meccanica.
02 · Funzionamento
Principio di funzionamento
Il fluido attraversa il mezzo poroso e le particelle vengono trattenute per esclusione dimensionale e, secondo la struttura, anche nella profondità del mezzo. Il filtrato prosegue a valle. La direzione del flusso, l'area, la velocità e la perdita di carico influenzano capacità e durata del ciclo.
Rispetto a molti mezzi polimerici, l'acciaio può offrire maggiore resistenza meccanica, termica e chimica e consentire la pulizia. Il meccanismo di base resta quello descritto per le diverse tipologie di cartuccia; l'efficienza reale richiede comunque una curva di ritenzione o un metodo di prova, non il solo valore nominale dei pori.
03 · Campo d'impiego
Fluidi e intervalli applicativi
Le cartucce metalliche possono filtrare oli, sciroppi, bevande, succhi, acqua, gas e altri fluidi industriali quando lega, saldature, adesivi e tenute sono compatibili. Il grado di filtrazione deve essere scelto rispetto alla distribuzione delle particelle e all'obiettivo del processo.
La sola dimensione nominale in micrometri non dimostra rimozione microbiologica, sterilità o sicurezza alimentare. Per applicazioni sensibili servono efficienza convalidata, integrità del sistema, condizioni igieniche controllate e requisiti normativi applicabili.
04 · Dati di progetto
Parametri di progetto della cartuccia
Esempi di gradi nominali da specificare
- 5 µm per filtrazione fine.
- 10 µm per filtrazione intermedia.
- 50 µm per prefiltrazione di particelle più grandi.

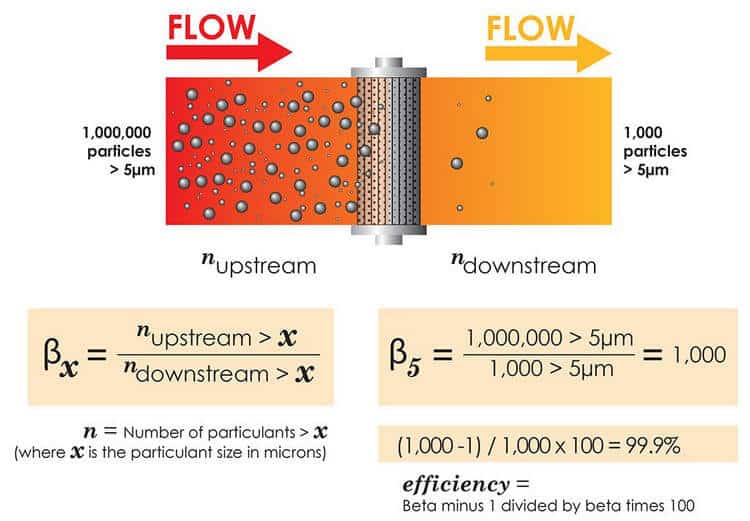

Questi sono esempi, non classi equivalenti fra media diversi. Specificare se il rating è nominale o assoluto, il rapporto beta o l'efficienza alla dimensione indicata e il metodo di prova. Le condizioni gravose comprendono temperatura elevata, fluidi incompatibili con polimeri e pressione o differenziale elevati.
Fra le leghe comunemente considerate rientrano AISI 304, 316 e 316L. La scelta deve valutare corrosione uniforme e localizzata, cloruri, pulizia, saldature e contaminazione del processo. La forma può essere cilindrica o pieghettata per adattare area, resistenza e ingombro.
05 · Caratteristiche
Caratteristiche da specificare
Dimensioni e caratteristiche devono essere definite sull'applicazione e sull'alloggiamento esistente. I parametri seguenti vanno verificati insieme, perché una modifica geometrica può influenzare portata, perdita di carico, tenuta e resistenza.

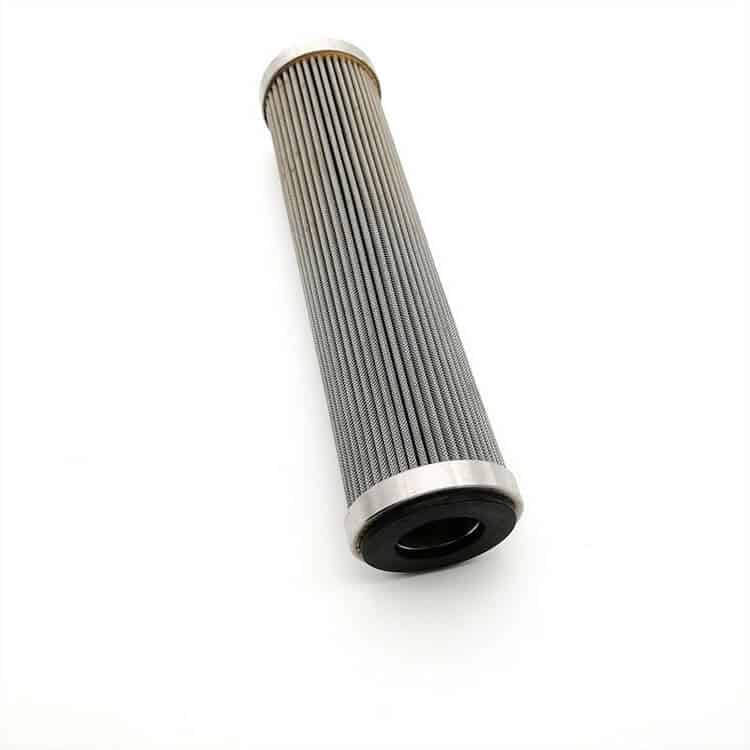

5.1 Design cilindrico o pieghettato
Una cartuccia cilindrica utilizza un manicotto filtrante sostenuto da un'anima. Le strutture sinterizzate possono combinare più strati con funzioni di filtrazione, protezione e supporto. Una cartuccia pieghettata dispone il mezzo in pieghe attorno al supporto per aumentare l'area nella stessa lunghezza.
La pieghettatura non determina da sola l'efficienza: area, capacità e perdita di carico vanno confrontate a parità di mezzo, geometria, portata e metodo di prova. Saldature TIG o plasma possono limitare bypass ed estraibili rispetto a giunti adesivi, ma richiedono qualifica e controllo.
5.2 Tipo di materiale
Una cartuccia può usare acciaio inox 304, 316 o altre leghe. Per esigenze di corrosione specifiche possono essere valutate anche leghe di nichel come Inconel, Hastelloy e Monel. La selezione deve basarsi su composizione del fluido, temperatura, concentrazione, tempo, fabbricazione e pulizia.
Il limite di temperatura della cartuccia completa è determinato dal componente meno resistente, incluse tenute, giunzioni e supporti. Per un confronto generale fra acciaio 304 e 316, verificare sempre anche dati del produttore e ambiente reale.
5.3 Lunghezza
La lunghezza nominale influenza area, portata e perdita di carico, ma deve corrispondere all'alloggiamento e alla tenuta. Una cartuccia più lunga non garantisce automaticamente una portata maggiore se il mezzo, il supporto o il circuito limitano il flusso.
5.4 Diametro interno ed esterno
Il diametro interno definisce il montaggio sull'anima o sul supporto dell'alloggiamento; quello esterno contribuisce all'area e deve rispettare gli spazi di estrazione, le distanze fra elementi e la velocità nel vessel. Entrambi devono essere quotati con tolleranze e interfacce di tenuta.
5.5 Grado di filtrazione in micrometri
Un valore più piccolo indica una dimensione di riferimento più fine, ma non descrive da solo l'efficienza. Per passare dalla prefiltrazione alla separazione fine occorre definire distribuzione delle particelle, rapporto beta, contaminante, viscosità e stabilità del poro.
5.6 Configurazione di tenuta
Diametro, forma, fondello, guarnizione e metodo di giunzione devono essere definiti prima della produzione. La tenuta deve resistere a pressione, temperatura, fluido e cicli previsti senza bypass. Nessun materiale di tenuta impedisce automaticamente ogni perdita: servono compatibilità, tolleranze, montaggio e prova d'integrità.
5.7 Pressione e temperatura di esercizio
Pressione di linea, pressione differenziale, temperatura continua e transitori determinano lega, spessore, supporto, saldature e tenute. Specificare anche condizioni iniziali, sporche, di pulizia e di avviamento. La prova deve rappresentare il componente completo e il fattore di sicurezza previsto dalle norme applicabili.
5.8 Metodo costruttivo
I principali metodi comprendono giunti saldati e giunti adesivi. La scelta dipende da materiale, geometria, fluido, temperatura, pressione, pulizia e requisiti di estraibili o igiene.
5.8.1 Giunti saldati
La saldatura può unire rete, supporto e fondelli con giunti a T, di testa, d'angolo, sovrapposti o di bordo. Procedura, apporto termico, penetrazione, finitura e controlli devono essere qualificati per limitare bypass, cricche e corrosione localizzata.
5.8.2 Giunti adesivi
Un adesivo può collegare parti della cartuccia quando è compatibile con fluido e condizioni operative. Sono possibili giunti di testa, a smusso, sovrapposti o con rinforzo. L'area va progettata per limitare pelatura e scollamento, distribuire il taglio e mantenere uniforme lo spessore. Migrazione, temperatura, pressione, sterilizzazione e pulizia devono essere validate.
Nessun metodo è universalmente superiore. Un giunto saldato difettoso può essere meno affidabile di un adesivo qualificato e viceversa; il metodo deve essere scelto e provato sul servizio reale.
5.9 Area filtrante effettiva
Una maggiore area può ridurre la velocità superficiale e aumentare la capacità, ma il beneficio dipende da porosità, pieghe, supporti, spaziatura e distribuzione del flusso. Dimensionare l'area rispetto a portata, viscosità, carico solido e differenziale ammesso.
5.10 Tipi di terminale
Le configurazioni comprendono doppia estremità aperta (DOE), singola estremità aperta (SOE), guarnizioni e connessioni filettate come NPT maschio. Fra le soluzioni descritte rientrano DOE con grommet, SOE con grommet e SOE con NPT maschio. Quote, orientamento, materiale e tenuta devono corrispondere all'alloggiamento.
06 · Valutazione
Vantaggi e limiti delle cartucce in acciaio inox
Vantaggi
- resistenza meccanica e stabilità dimensionale quando correttamente supportate;
- compatibilità con temperature e sostanze chimiche adatte alla lega;
- possibilità di pulizia, controlavaggio e riutilizzo per alcune strutture;
- porosità ripetibile e ridotto rilascio di fibre rispetto a certi mezzi monouso;
- dimensioni, terminali e superfici configurabili;
- resistenza alla corrosione coerente con lega, fabbricazione e ambiente.
Vita utile, riduzione della manutenzione e costo totale richiedono dati sul ciclo completo; non derivano automaticamente dall'uso dell'acciaio inox.
Limiti
- costo iniziale generalmente superiore a molti mezzi filtranti monouso;
- capacità di accumulo insufficiente se area o struttura sono sottodimensionate;
- necessità di attrezzature, tempo e validazione per la pulizia;
- costo di sostituzione elevato in caso di intasamento irreversibile, corrosione o deformazione.
07 · Famiglie
Tipologie strutturali di cartuccia
7.1 Cartuccia filtrante a rete

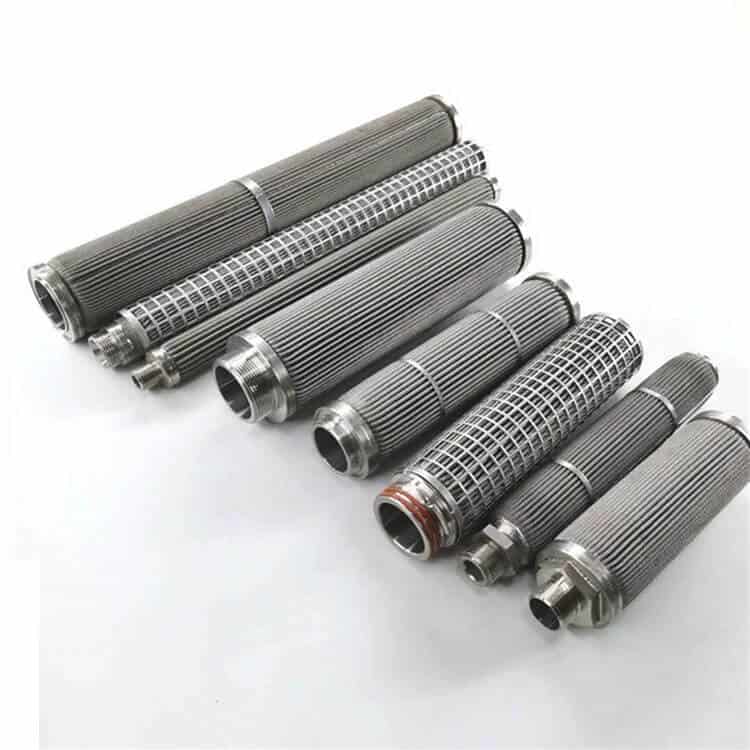

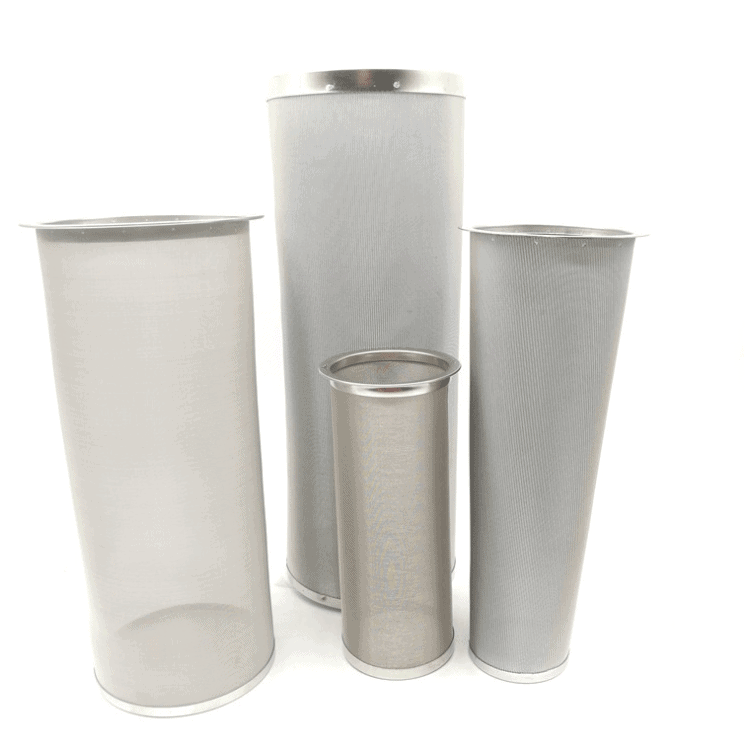

È realizzata con fili metallici tessuti e formati sul supporto. Armatura piana, saia, olandese e altre tessiture modificano porosità, resistenza e ritenzione. Possono essere impiegati diversi gradi di acciaio inox e, in applicazioni dedicate, ottone o nichel; ciascun materiale richiede una valutazione separata.
Applicazioni descritte
- fluidi acidi o alcalini compatibili con la lega;
- fanghi e fluidi dell'industria petrolifera;
- setacciatura nella produzione di fibre chimiche;
- processi di decapaggio ed elettrodeposizione.
7.2 Cartuccia filtrante sinterizzata

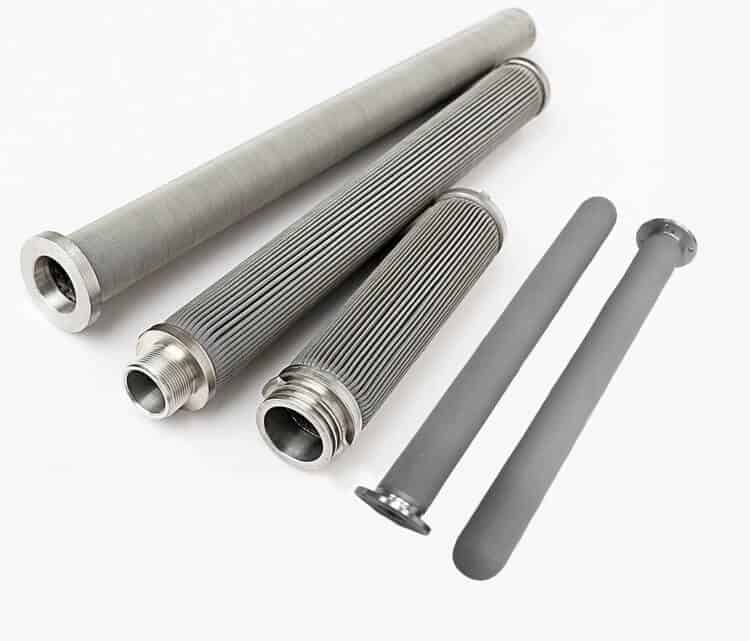

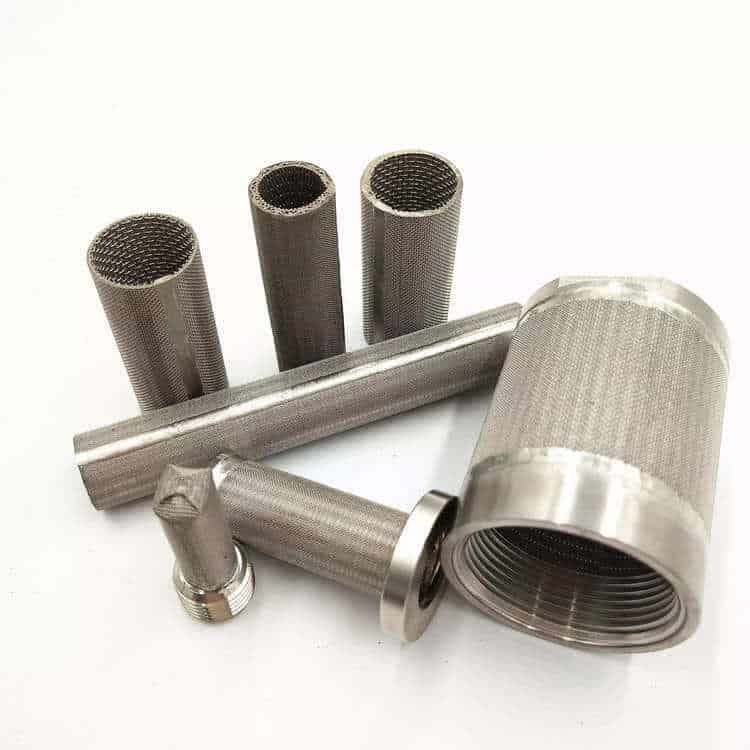

Più strati di rete tessuta in acciaio inox possono essere sinterizzati in un mezzo rigido. Strati filtranti, protettivi, di distribuzione e supporto vengono combinati in base a carico e differenziale.
- Polvere metallica porosa: filtrazione in profondità e struttura autoportante.
- Fibra metallica: fibre disposte casualmente e sinterizzate in una struttura porosa.
- Rete tessuta: aperture definite dall'armatura e dal diametro del filo.
- Rete multistrato sinterizzata: forme cilindriche, coniche o piane con eventuale supporto perforato.

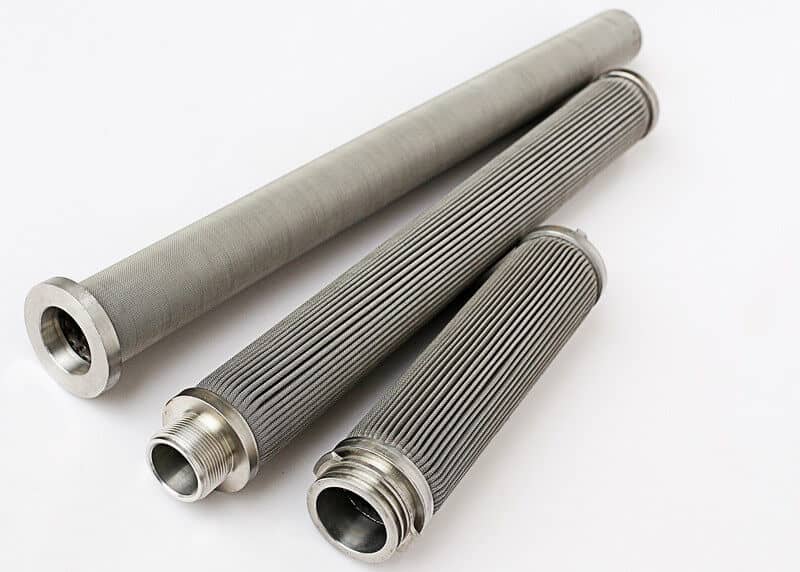

7.3 Cartuccia filtrante pieghettata

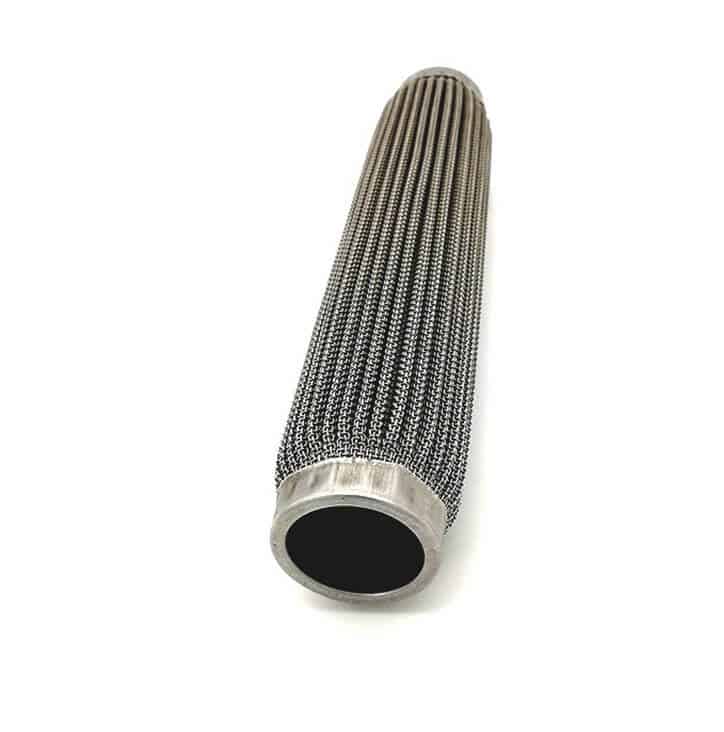

Rete tessuta, feltro di fibra sinterizzata o altri mezzi metallici possono essere pieghettati per aumentare l'area. Materiale, grado di filtrazione e terminali DOE, filettati o SOE 222/226 devono essere confermati sul modello e sul metodo di rating.
Fra gli impieghi citati rientrano polimeri ad alto peso molecolare, gas caldi, olio idraulico e trattamento dell'acqua. La pulizia ultrasonica o chimica è possibile soltanto se mezzo, giunti e contaminante lo consentono.
7.4 Filtri wedge wire

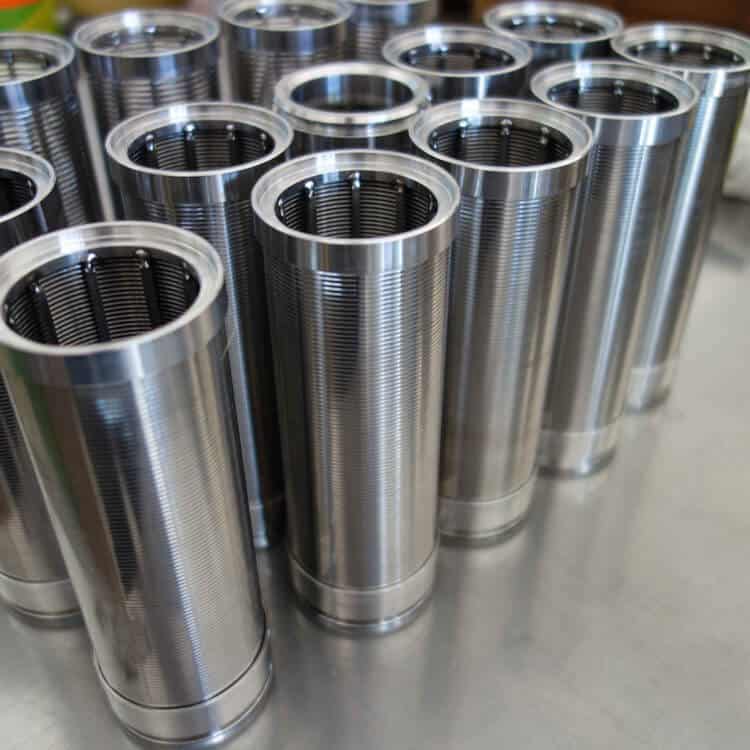

Fili a profilo V saldati a elementi di supporto formano fessure continue e una struttura rigida. Apertura e area libera dipendono da profilo, passo, diametro, direzione del flusso e carico e devono essere definite sul disegno approvato.
Le applicazioni descritte includono trattamento delle acque reflue, petrolchimica, alimenti e separazione di solidi in rivestimenti o adesivi. Requisiti igienici, corrosione, pulibilità e certificazioni devono essere specificati separatamente.

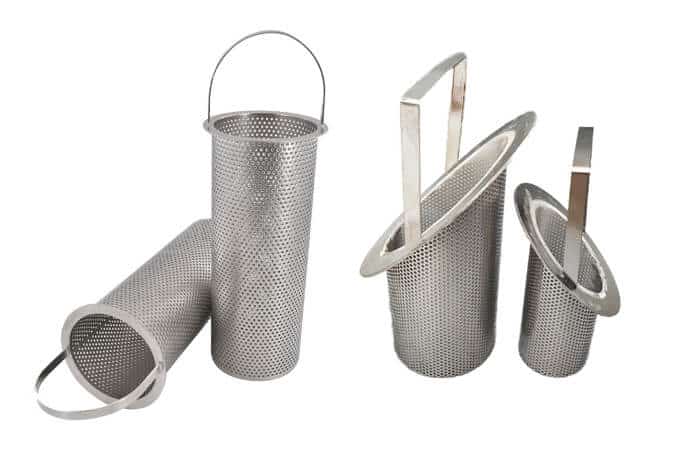

7.5 Cestelli filtranti in acciaio inox
I cestelli raccolgono solidi grossolani in corpi di ghisa o acciaio e possono avere fondo piano o arrotondato e sommità piana o inclinata. Materiale, perforazione e rete devono essere scelti in funzione del carico di solidi, della perdita di carico e della geometria dell'alloggiamento.
Sono usati per proteggere pompe, circuiti di lubrificazione e linee di processo. La pulizia con getto ad alta pressione richiede isolamento, contenimento e una pressione ammessa dal componente.
08 · Applicazioni
Applicazioni delle cartucce in acciaio inox
- Gas in pressione: protezione da olio, acqua, sporco e altri contaminanti, con efficienza e compatibilità specificate.
- Combustione a letto fluido: separazione di particelle in presenza di temperatura, reazioni e trasferimento termico.
- Trattamento dell'acqua: rimozione meccanica di ruggine, alghe, sedimenti e materia organica particolata; le sostanze disciolte richiedono processi dedicati.
- Condensato: intercettazione di prodotti di corrosione per proteggere il circuito.
- Olio di riduttori e cuscinetti: rimozione di detriti da usura e contaminanti dal lubrificante.
- Protezione delle tenute: riduzione delle particelle che possono raggiungere superfici rotanti o di tenuta.
09 · Manutenzione
Come pulire una cartuccia filtrante in acciaio inox
Prima di rimuovere o pulire una cartuccia, arrestare l'impianto, isolare tutte le energie con procedura lockout/tagout, depressurizzare e drenare completamente, verificare temperatura e pericolosità del fluido, indossare i DPI previsti e seguire manuale OEM, SDS e norme locali. Trattamenti termici, chimici, ultrasonici e ad alta pressione devono essere eseguiti soltanto da personale qualificato con apparecchiature approvate.
La procedura dipende dal tipo di mezzo. Per filtri in rete sinterizzata e distingue elementi in rete, feltro e polvere metallica sinterizzata servono metodi diversi da quelli impiegati per rete tessuta o feltro. La stessa sequenza non deve essere estesa automaticamente a ogni cartuccia.
Sequenza da validare sul componente
- Identificare mezzo, contaminante, lega, tenute e giunzioni; registrare perdita di carico e condizione visiva prima dello smontaggio.
- Definire metodo, temperatura, durata e attrezzatura soltanto dopo aver verificato contaminante, mezzo, lega, tenute e giunzioni. Trattamenti termici, ultrasonici o chimici richiedono una procedura OEM approvata.
- Usare un detergente compatibile e privo di cloruri quando richiesto; controllare corrosione, risciacquo e residui con un metodo definito.
- Definire la qualità dell'acqua di risciacquo, il limite dei residui e il criterio di accettazione; unità o valori ambigui non devono essere trasformati in requisiti operativi.
- Dopo la pulizia, asciugare con fluido compatibile, ispezionare il mezzo e verificare integrità e prestazione prima della reinstallazione.
10 · Sostituzione
Come sostituire una cartuccia in sicurezza
Prima di rimuovere o pulire una cartuccia, arrestare l'impianto, isolare tutte le energie con procedura lockout/tagout, depressurizzare e drenare completamente, verificare temperatura e pericolosità del fluido, indossare i DPI previsti e seguire manuale OEM, SDS e norme locali. Trattamenti termici, chimici, ultrasonici e ad alta pressione devono essere eseguiti soltanto da personale qualificato con apparecchiature approvate.
- Arrestare il sistema e impedire il riavvio involontario.
- Verificare su manometri e punti di spurgo che la pressione sia completamente scaricata e che il fluido sia drenato.
- Indossare i DPI definiti dalla valutazione del rischio e dalla SDS.
- Aprire l'alloggiamento con gli utensili previsti e rimuovere la cartuccia senza danneggiare superfici o tenute.
- Ispezionare corpo, sede, supporti, guarnizioni, corrosione e contaminanti; pulire con metodo compatibile.
- Installare una cartuccia con materiale, dimensioni, terminali e rating corretti e sostituire le tenute quando previsto.
- Serrare fissaggi e clamp secondo coppia e sequenza del costruttore.
- Ripressurizzare gradualmente, controllare perdite, differenziale e stabilità del sistema.
11 · Valutazione del fornitore
Perché scegliere un elemento filtrante in acciaio inox?
Resistenza al differenziale, maggiore area con pieghe, pulibilità, riutilizzo, temperatura e corrosione sono possibili vantaggi delle famiglie a rete, cestello, pieghettate, sinterizzate e wedge wire. Devono essere dimostrati per la costruzione selezionata.
Le configurazioni possono essere prodotte mediante adesivo, saldatura, sinterizzazione o crimpatura per acqua, aria o altri fluidi compatibili. Gamma, disponibilità, tempi, pulibilità e costo del ciclo di vita dipendono dal prodotto e devono essere confermati tecnicamente e commercialmente.
Il piano di controllo può includere bubble point, pressione di scoppio o prova idrostatica quando pertinenti. Metodo, norma, campionamento, limiti di accettazione e tracciabilità devono essere associati al prodotto ordinato.
12 · Campione e confronto
Strategia dei campioni e selezione finale
Un campione può ridurre il rischio di selezione soltanto se rappresenta materiale, rating, dimensioni, terminali e condizioni di prova richieste. Disponibilità, quantità, trasporto e tempi devono essere concordati con il commerciale.
La specifica del campione deve fissare lega, grado di filtrazione, pressione, temperatura, struttura cilindrica o pieghettata e terminali DOE, 222/flat o personalizzati. Ogni combinazione deve essere confermata su disegno, materiale, prova e certificato del prodotto specifico.
Qual è la differenza tra filtri HEPA e filtri a cartuccia?
HEPA indica una classe prestazionale verificata per filtri dell'aria; cartuccia descrive una forma costruttiva che può usare media differenti per gas o liquidi. Una cartuccia metallica non è HEPA per definizione. Il confronto deve usare efficienza certificata, dimensione particellare, portata, perdita di carico, tenuta e applicazione.
I filtri dell'aria in acciaio inox sono efficaci?
Possono essere utili dove servono resistenza alla temperatura, corrosione o lavaggio, ma il materiale non dimostra da solo l'efficacia. Porosità, struttura, sigillatura, velocità e prova determinano la ritenzione. Non si attribuiscono prestazioni per HVAC, purificatori o contaminanti aerodispersi senza dati specifici.
Come determinare il filtro più adatto?
- definire fluido, contaminanti, distribuzione delle particelle e risultato richiesto;
- specificare efficienza o rating con il relativo metodo di prova;
- verificare portata, pressione differenziale, temperatura e compatibilità chimica;
- definire pulizia, frequenza, contaminazione residua e criteri di sostituzione;
- controllare dimensioni, terminali, tenute, alloggiamento e documentazione richiesta.
Conclusione
Confrontare la cartuccia sul processo reale
Rete, sinterizzato, pieghettato, wedge wire e cestello rispondono a esigenze diverse. Il confronto deve partire dall'applicazione, poi tradursi in materiale, struttura, rating, area, dimensioni, terminali e prove. Pulizia e sostituzione devono seguire una procedura documentata per evitare danni alla cartuccia e rischi per l'operatore.
Materiale, grado di filtrazione, portata, pressione differenziale, temperatura, compatibilità chimica, tenute, giunzioni, pulizia e durata devono essere verificati sul fluido reale e sulla documentazione del componente e dell'alloggiamento. Gli esempi descrivono criteri di selezione, non specifiche universali né garanzie di prestazione.
