Filtrazione sanitaria a 90°

Filtro angolare sanitario in acciaio inox

Name: Filtro angolare sanitario in acciaio inox
Brand: Saifilter

Il filtro angolare Saifilter è un filtro pulibile per tubazioni, con ingresso e uscita disposti a 90°. Trattiene le particelle grossolane e cambia la direzione del flusso in linee di processo sanitarie compatte.

Configura la richiesta Parla con un tecnico

Corpo del filtro angolare con elemento estraibile in acciaio inox

Misure nominali: DN20-DN200 / 3/4"-6"
Materiali: Acciaio inox 304 o 316L
Filtrazione nominale: 10-400 mesh

Panoramica

Protezione della linea e cambio di direzione in un solo corpo

La disposizione angolare è adatta alle linee di processo sanitarie con spazio limitato, dove pompe, valvole, strumenti o apparecchiature a valle devono essere protetti dai solidi trascinati dal fluido.

Funzionamento

Come funziona un filtro angolare

Il fluido entra nel corpo e attraversa l'elemento metallico estraibile.
Le particelle vengono trattenute sulla superficie filtrante, mentre il flusso cambia direzione di 90° verso l'uscita.
Il coperchio permette di estrarre l'elemento per ispezione e pulizia senza sostituire il corpo del filtro.

Rispetto a un filtro lineare saldato, il filtro angolare integra una curva della tubazione. Un filtro a Y saldato mantiene invece il percorso principale in linea e colloca l'elemento in un ramo inclinato.

Importante: il numero di mesh indica il numero di aperture per pollice lineare, ma non corrisponde a un valore universale in micron. Per definire l'apertura occorrono anche il diametro del filo e il tipo di tessitura.

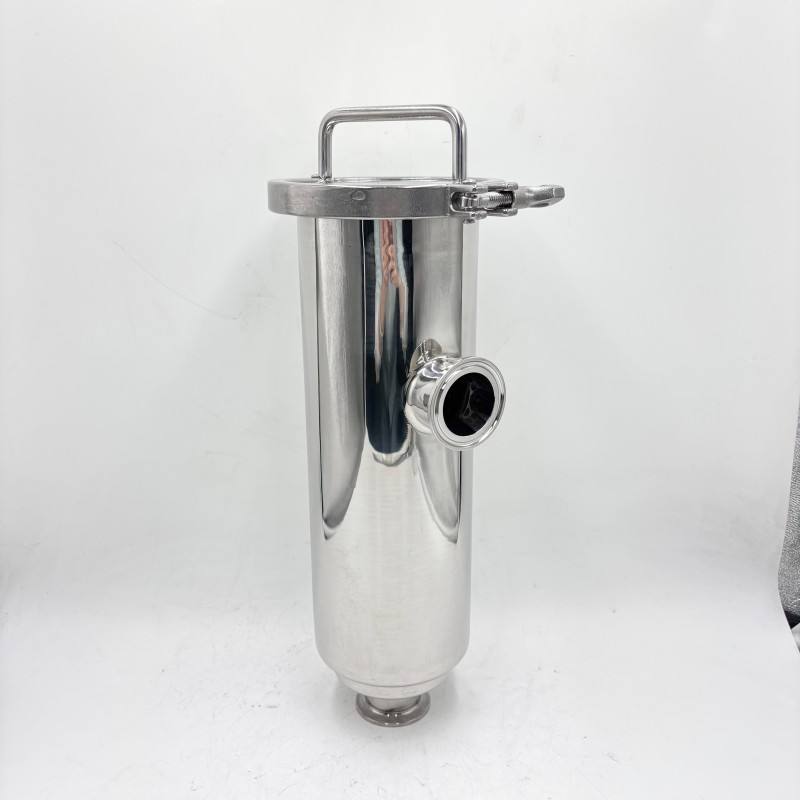

Filtro angolare in acciaio inox con chiusura rapida — Configurazione con coperchio ad apertura rapida

Corpo e connessioni

Configurazioni del corpo e delle connessioni

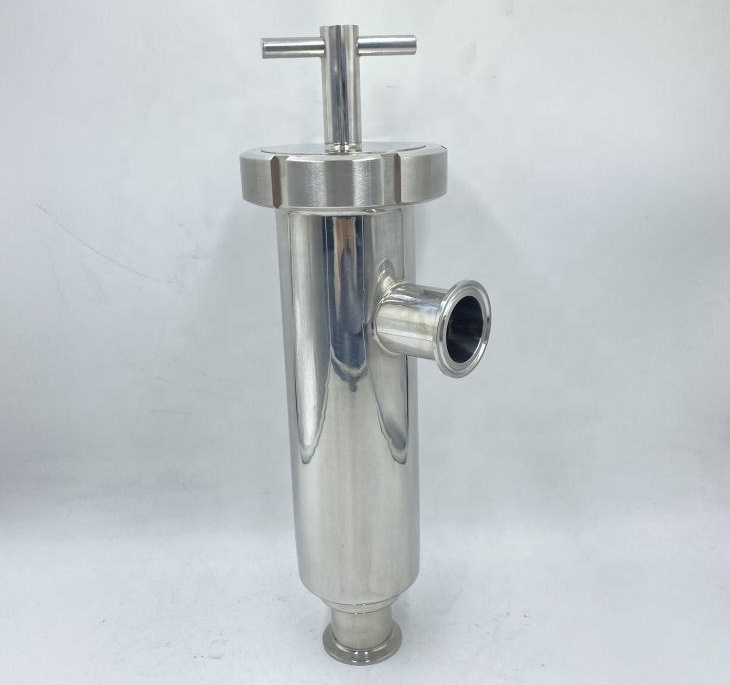

Filtro angolare con chiusura superiore filettata — Chiusura superiore filettata

Filtro angolare con chiusura rapida a clamp — Chiusura rapida a clamp

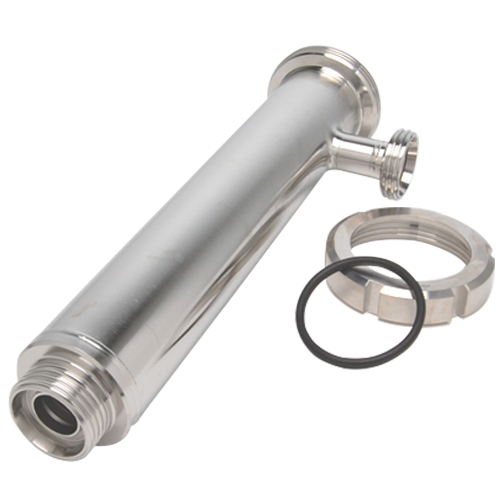

Corpo del filtro angolare con connessioni sanitarie smontabili — Opzioni di connessione

Elemento filtrante

Elemento estraibile in acciaio inox

L'elemento metallico estraibile applica lo stesso principio dei cestelli filtranti industriali: offre una superficie pulibile e accessibile durante la manutenzione.

Corpo ed elemento metallico in acciaio inox 304 o 316L.
Supporto perforato per la stabilità meccanica.
Possibilità di integrare una rete metallica tessuta quando serve una filtrazione più fine.
Gamma nominale di catalogo: 10-400 mesh.
Dimensioni dell'elemento e direzione del flusso abbinate al corpo.

Grado di filtrazione, spessore del supporto e pressione differenziale ammissibile devono essere definiti insieme. Una rete più fine non garantisce automaticamente maggiore durata o portata.

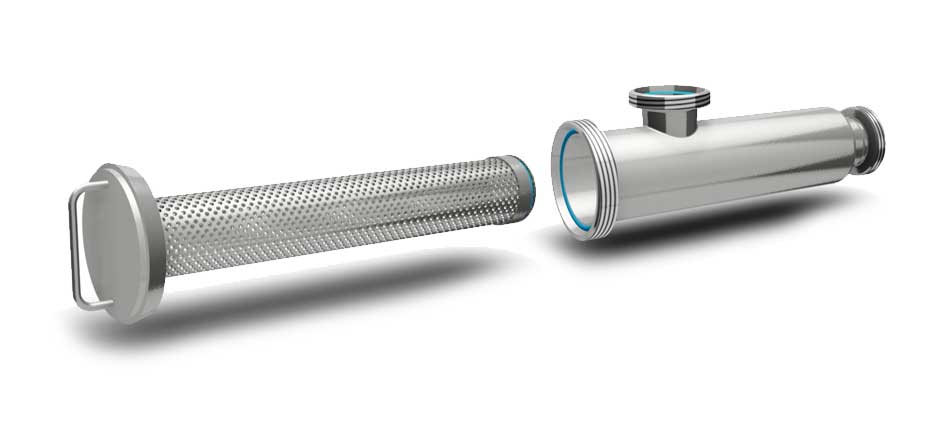

Vista esplosa del corpo e dell'elemento estraibile del filtro angolare — Corpo ed elemento metallico estraibile

Costruzione

Costruzione dell'elemento e grado di filtrazione

Elemento in lamiera perforata

Schermo rigido e lavabile per la ritenzione di particelle grossolane. Diametro dei fori, area aperta e spessore della lamiera vengono selezionati insieme.

Indicato per la prefiltrazione grossolana

Supporto perforato con rete metallica

La rete filtrante in acciaio inox fornisce il grado di separazione richiesto, mentre il cilindro perforato sostiene la rete contro la deformazione.

Gamma di catalogo: 10-400 mesh

Elemento metallico su misura

Diametro, lunghezza, terminali e mezzo filtrante possono essere adattati quando la configurazione standard non corrisponde al servizio. Per aperture continue si impiegano elementi a filo cuneiforme, da verificare separatamente sotto il profilo idraulico e meccanico.

Dati tecnici

Dati tecnici del filtro angolare

I valori sono riportati nelle stesse serie e nello stesso contesto della scheda prodotto sorgente.

Specifiche di riferimento

Parametro	Specifica di riferimento
Tipo di prodotto	Filtro angolare sanitario saldato
Gamma nominale	DN20-DN200 / 3/4"-6"
Materiale	Acciaio inox 304 o 316L
Gamma di filtrazione	10-400 mesh
Finiture superficiali	Lucidatura a specchio, satinata/opaca oppure sabbiatura
Costruzione opzionale	Camicia isolante disponibile secondo i requisiti del cliente

Dimensioni DIN di riferimento (mm)

DN	d1	d2	A	B	L
25	26	70	75	250	306
32	32	70	75	250	306
40	38	70	75	250	306
50	50	70	75	300	406
65	66	114.3	100	380	503
80	81	129.0	110	420	561
100	100	139.7	125	500	660

Dimensioni in pollici di riferimento (mm)

Misura	d1	d2	A	B	L
1"	22.1	70	75	250	306
1-1/2"	34.8	70	75	250	306
2"	47.5	70	75	300	406
2-1/2"	60.2	114.3	100	380	503
3"	72.9	114.3	100	420	561
4"	97.4	139.7	125	500	660

Le dimensioni provengono dai dati di prodotto e servono per la selezione. Per fabbricazione, layout della tubazione e installazione fa fede il disegno costruttivo approvato.

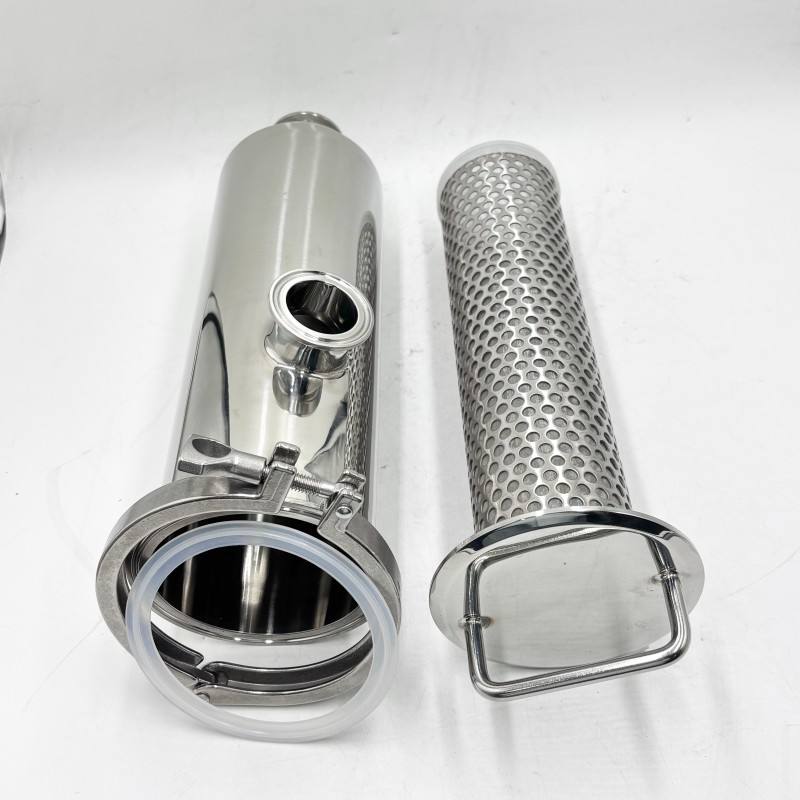

Filtro angolare aperto con elemento perforato in acciaio inox

Manutenzione

Estrazione, ispezione e pulizia dell'elemento

Non allentare mai clamp o coperchio mentre il filtro è in pressione.

Isolare, drenare e depressurizzare

Arrestare la pompa, isolare entrambi i lati e verificare l'assenza di pressione interna prima di aprire la chiusura.

Rimuovere coperchio ed elemento

Aprire la clamp o la chiusura filettata con la procedura prevista e sfilare l'elemento senza danneggiare le superfici di tenuta.

Pulire ed esaminare lo schermo

Usare un metodo compatibile con residuo e materiale. Controllare aperture ostruite, strappi, deformazioni e saldature danneggiate.

Controllare la guarnizione e rimontare

Sostituire guarnizioni danneggiate o incompatibili, posizionare correttamente l'elemento e richiudere il corpo prima del riavvio controllato.

Elemento perforato estraibile del filtro angolare

Applicazioni

Applicazioni tipiche

Ingredienti e liquidi di processo

Trattenimento dei solidi prima di pompe, valvole, riempitrici o ugelli nell'industria alimentare.

Linee per bevande

Protezione pulibile con finiture e guarnizioni definite secondo lo standard di processo.

Linee per prodotti lattiero-caseari

Ritenzione di particelle grossolane in tubazioni inox con requisiti igienici definiti.

Liquidi di processo compatibili

Materiali, finitura superficiale e compatibilità della guarnizione vengono specificati per il servizio farmaceutico.

Protezione delle apparecchiature

Intercettazione dei detriti a monte di pompe, strumenti, ugelli e passaggi ristretti nel trattamento acqua.

Prefiltrazione dei liquidi

Per oli alimentari e chimica fine, dopo la verifica di corrosione, viscosità e metodo di pulizia.

Selezione

Dati necessari per la selezione corretta

Dati di processo

Fluido, composizione e viscosità
Portata normale e massima
Pressione e temperatura normali e di progetto
Distribuzione granulometrica e carico di solidi
Grado di ritenzione richiesto e perdita di carico accettabile

Dati meccanici e igienici

Diametro, tipo e standard delle connessioni
Grado del materiale per corpo ed elemento
Materiale della guarnizione e compatibilità con il processo
Finitura interna ed esterna
Orientamento, spazio di manutenzione e metodo di pulizia

Domande frequenti

Filtro angolare: configurazione e manutenzione

Un filtro angolare è uguale a un filtro a L?

I due termini vengono spesso usati per un filtro con ingresso e uscita a 90°. Non definiscono però lo standard delle connessioni, la direzione del flusso o le dimensioni interne: il riferimento resta il disegno approvato.

In cosa differisce da un filtro a Y?

Il filtro angolare integra un cambio di direzione di 90° nella linea. Un filtro a Y mantiene normalmente il percorso principale in linea e colloca lo schermo in un ramo inclinato. Ingombro, perdita di carico e accesso all'elemento vanno confrontati per il servizio reale.

100 mesh corrispondono sempre allo stesso valore in micron?

No. Il diametro del filo e la tessitura modificano l'apertura libera. Occorre specificare la ritenzione richiesta e verificare l'apertura nominale risultante nell'offerta tecnica.

Come si valuta la perdita di carico?

La perdita di carico a elemento pulito e carico dipende da portata, densità e viscosità del fluido, dimensione delle connessioni, area aperta e solidi trattenuti. Il calcolo richiede i dati completi di processo.

L'elemento in acciaio inox può essere riutilizzato?

È progettato per essere pulito, ma può essere riutilizzato solo se schermo, supporto, saldature e superfici di tenuta restano integri e il metodo di pulizia è compatibile con il processo.

Quali dati vanno definiti prima dell'ordine?

Misura e standard delle connessioni, materiali, apertura dello schermo, pressione e temperatura di progetto, guarnizione, finitura, direzione del flusso, dimensioni, certificati ed eventuali requisiti igienici o di validazione.
