Filtrazione in linea

Filtro lineare saldato in acciaio inox

Name: Filtro lineare saldato in acciaio inox
Brand: Saifilter

Il filtro lineare saldato Saifilter si installa su un tratto rettilineo: ingresso e uscita sono sullo stesso asse, mentre l'elemento cilindrico estraibile trattiene i solidi prima delle apparecchiature a valle.

Configura la richiesta Parla con un tecnico

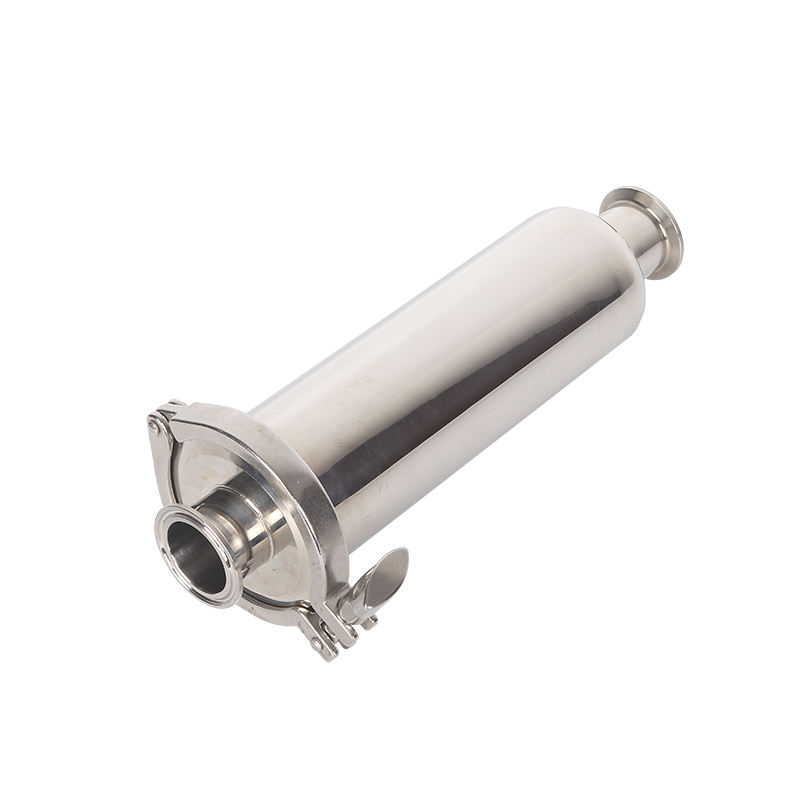

Filtri lineari saldati in acciaio inox con connessioni coassiali

Misure di riferimento: DN25-DN100 / 1"-4"
Materiali: Acciaio inox 304 o 316L
Filtrazione nominale: 10-400 mesh

Panoramica

Protezione pulibile su un tratto di tubazione rettilineo

Il corpo saldato mantiene il percorso della tubazione sullo stesso asse. L'elemento metallico estraibile consente l'ispezione e la pulizia periodica del mezzo filtrante.

Funzionamento

Come funziona il filtro lineare saldato

Ingresso e uscita sullo stesso asse.
Corpo pulibile in acciaio inox.
Elemento filtrante metallico estraibile.
Coperchio di servizio a clamp nella configurazione illustrata.
Connessioni, elemento, tenuta e finitura selezionati per l'applicazione.

Il filtro a Y saldato colloca la camera filtrante in un ramo inclinato; il filtro angolare integra invece una curva di 90° nella tubazione.

La perdita di carico dipende da misura, portata, densità e viscosità, apertura e area libera dello schermo e carico di solidi. Non essendo disponibile una curva standard per questo prodotto, il dimensionamento richiede i dati reali di processo.

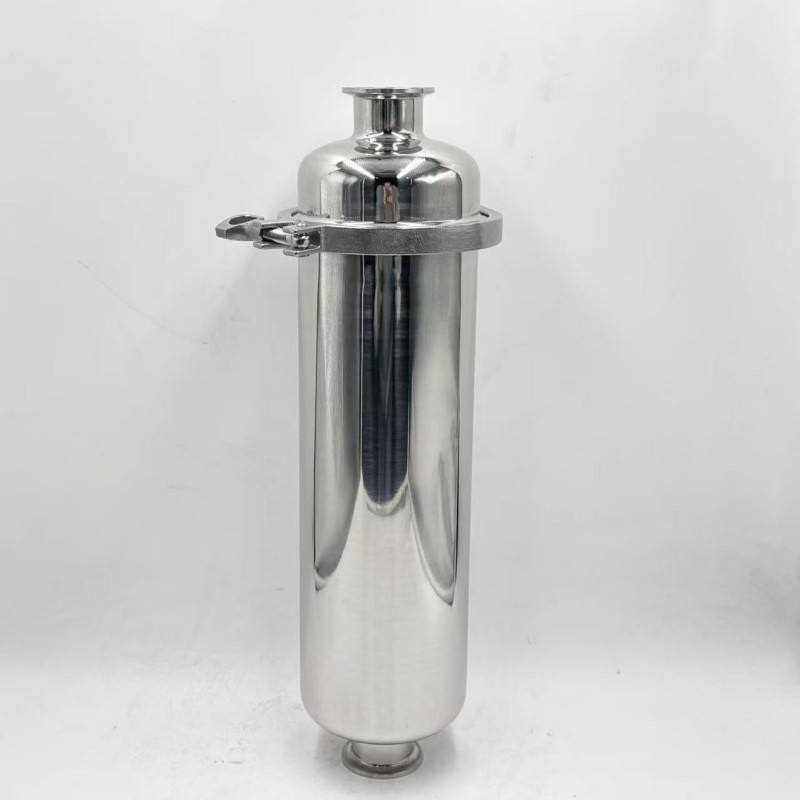

Filtro lineare saldato in posizione verticale — Configurazione lineare in acciaio inox

Costruzione

Componenti interni del filtro

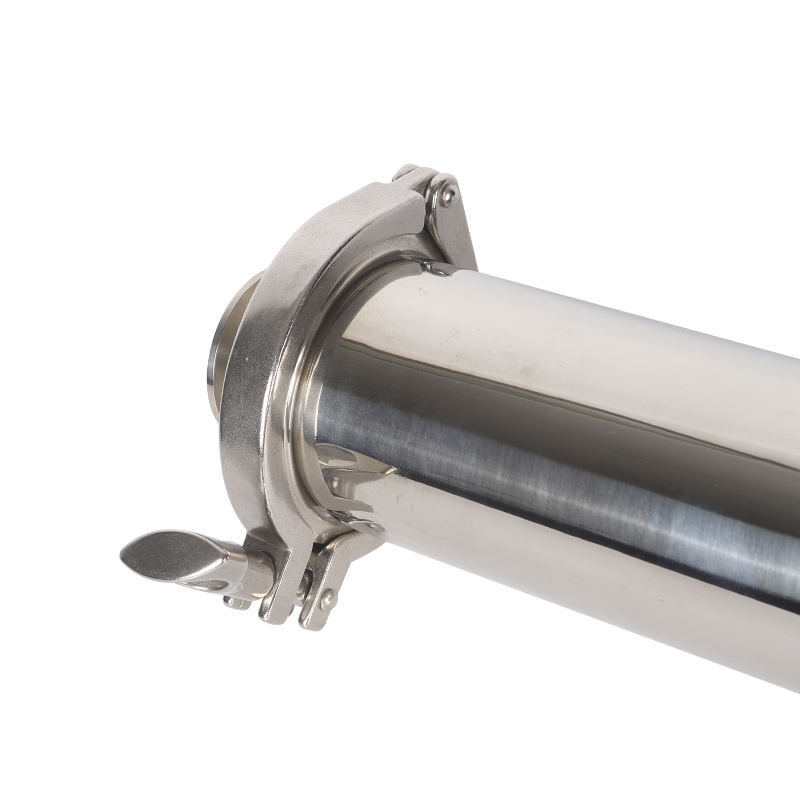

Chiusura rapida a clamp del filtro lineare saldato — Chiusura ad apertura rapida

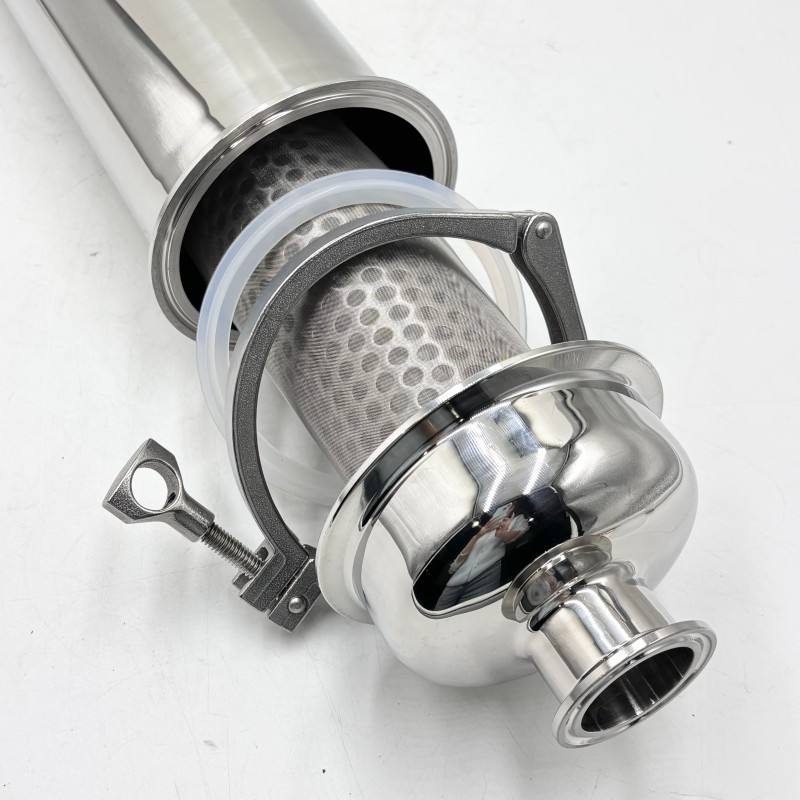

Elemento, guarnizione e clamp del filtro lineare saldato — Elemento e gruppo di tenuta

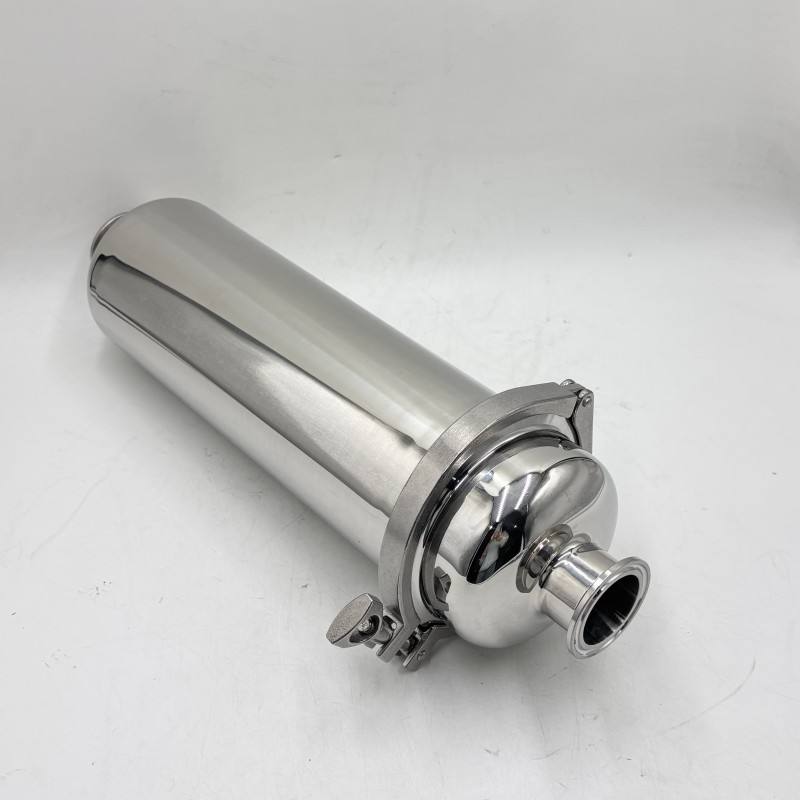

Corpo lucidato del filtro lineare saldato — Corpo in acciaio inox

Dati tecnici

Dati tecnici del filtro lineare saldato

Specifiche di riferimento

Parametro	Specifica di riferimento
Tipo di prodotto	Filtro saldato per tubazione rettilinea
Disposizione del flusso	Ingresso e uscita sullo stesso asse
Misure di riferimento	DIN DN25-DN100 / pollici 1"-4"
Materiali disponibili	Acciaio inox 304 o 316L
Gamma di filtrazione	10-400 mesh; costruzione dello schermo selezionata per l'applicazione
Finiture	Lucidatura a specchio, satinata/opaca oppure sabbiatura
Costruzione opzionale	Camicia isolante in base ai requisiti di progetto
Dettagli definiti dal progetto	Connessioni, tenute, pressione, temperatura e tipo di chiusura

Dimensioni DIN di riferimento (mm)

DN	d1	d2	L
25	26	70	386
32	32	70	386
40	38	70	472
50	50	70	472
65	66	114.3	648
80	81	129.0	648
100	100	139.7	798

Dimensioni in pollici di riferimento (mm)

Misura	d1	d2	L
1"	22.1	70	377
1-1/2"	34.8	70	462
2"	47.5	70	637
2-1/2"	60.2	114.3	637
3"	72.9	114.3	784
4"	97.4	139.7	784

Tutte le dimensioni sono espresse in millimetri e provengono dalla scheda del filtro lineare saldato. Connessioni finali, spazio di manutenzione e layout della tubazione seguono il disegno d'ordine.

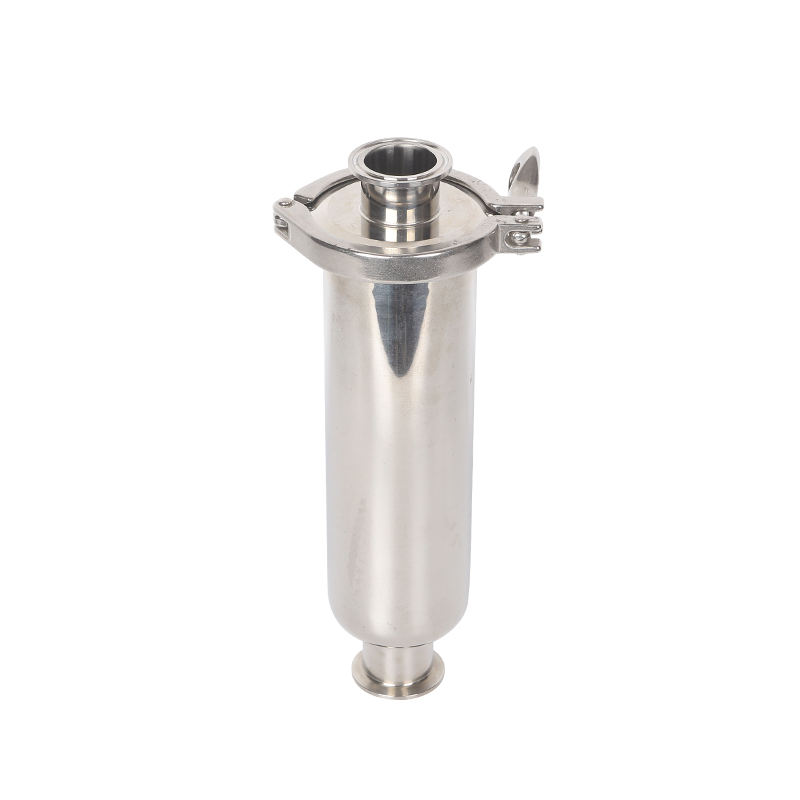

Filtro lineare saldato con connessioni terminali coassiali

Elemento filtrante

Elemento filtrante estraibile in acciaio inox

Acciaio inox 304 o 316L, secondo la costruzione dell'elemento.
Apertura o mesh specificata insieme alla costruzione dello schermo.
Supporto perforato e strato filtrante fine definiti separatamente.
Superfici di appoggio e guarnizione accessibili durante la manutenzione.
Gli elementi danneggiati o deformati vengono sostituiti anziché rimessi in servizio.

Corpo, elemento e clamp smontati del filtro lineare saldato — Corpo ed elemento estraibile

Varianti

Costruzioni disponibili dell'elemento

Elemento perforato o con rete

Aperture di riferimento: 0,5, 0,8, 1, 1,5, 2 e 3 mm; materiali indicati: acciaio inox 304 o 316L. Per una rete più fine occorre definire anche diametro del filo e tessitura.

Elemento a filo cuneiforme

Il filo cuneiforme 316L crea una superficie rigida ad apertura continua. Gamma di riferimento: 0,1-0,5 mm; direzione delle fessure, supporto e differenziale ammissibile vengono selezionati per l'applicazione.

Elemento in rete tessuta

Gradi di riferimento: 50, 100, 200 e 300 mesh in acciaio inox 304 o 316L. L'apertura libera dipende dal numero di mesh e dal diametro del filo.

Installazione e manutenzione

Installazione, ispezione e pulizia

Non sganciare mai la clamp né tentare di estrarre l'elemento con il corpo in pressione.

Controllare direzione e spazio di estrazione

Installare il corpo nell'orientamento specificato e lasciare spazio sufficiente per aprire il coperchio ed estrarre interamente l'elemento.

Isolare e depressurizzare la linea

Arrestare il processo, isolare i due lati, drenare il corpo e verificare l'assenza di pressione prima di allentare la clamp.

Ispezionare elemento e tenuta

Controllare aperture ostruite, rete danneggiata, saldature criccate, deformazioni, usura delle sedi e attacco chimico della guarnizione.

Pulire e rimontare

Scegliere un metodo che rimuova i residui senza danneggiare l'elemento e sostituire le parti usurate prima del riavvio.

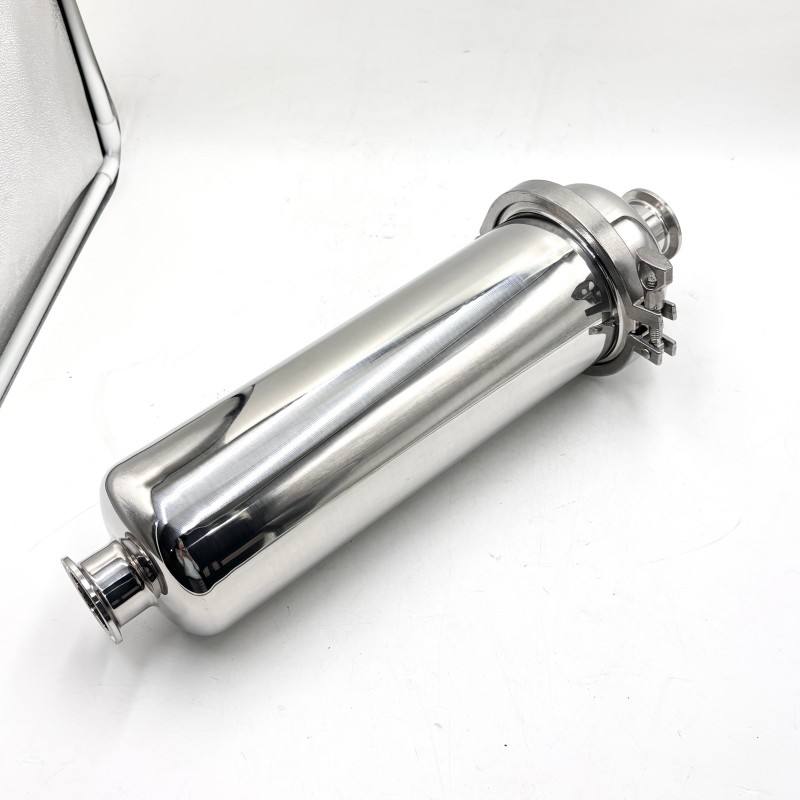

Filtro lineare lucidato predisposto per ispezione e manutenzione

Applicazioni

Impieghi del filtro lineare saldato

Se il carico di solidi impone pulizie manuali frequenti, può essere più adatto un filtro automatico autopulente.

Ingredienti e liquidi di processo

Rimozione di solidi dalle linee di trasferimento con materiali, tenute e finiture selezionati per il processo alimentare.

Linee per bevande

Protezione delle apparecchiature a valle con un'apertura selezionata in base al prodotto e al carico di solidi.

Trasferimento di liquidi lattiero-caseari

Filtrazione accessibile quando estrazione e pulizia periodica dell'elemento fanno parte del piano operativo.

Liquidi di processo specificati

Materiali, finitura, tenute, connessioni, documentazione e pulizia configurati per il progetto farmaceutico.

Prefiltrazione delle particelle

Cattura dei detriti sospesi prima delle apparecchiature nel trattamento acqua, con apertura scelta per portata e carico di solidi.

Servizio con liquidi compatibili

Filtrazione di oli alimentari e prodotti della chimica fine dopo la verifica di viscosità, corrosione, particelle e pulizia.

Selezione

Dati da specificare

Dati di processo e filtrazione

Fluido, composizione, densità e viscosità
Portata normale e massima
Pressione e temperatura operative e di progetto
Distribuzione granulometrica e carico di solidi previsto
Apertura richiesta e perdita di carico accettabile

Dati meccanici e documentali

Diametro, tipo e standard delle connessioni
Grado del materiale di corpo ed elemento
Materiale della guarnizione e compatibilità
Finitura, orientamento e spazio di manutenzione
Disegni, certificati dei materiali o requisiti di ispezione

Domande frequenti

Filtro lineare saldato: domande tecniche

Che cosa significa «lineare» in un filtro saldato?

Descrive la geometria della tubazione: ingresso e uscita sono sullo stesso asse. Non definisce da solo lo standard delle connessioni o l'apertura dello schermo interno.

In cosa differisce dai filtri angolari e a Y?

Il filtro lineare mantiene entrambe le connessioni sullo stesso asse. Il filtro angolare integra una curva a 90°, mentre il filtro a Y colloca la camera filtrante in un ramo inclinato rispetto al flusso principale.

100 mesh definiscono un valore esatto in micron?

No. Anche diametro del filo e tessitura modificano l'apertura libera. La rete va selezionata in base alla dimensione delle particelle da trattenere.

Come si valuta la perdita di carico?

Dipende da portata, densità e viscosità, dimensione delle connessioni, geometria e area aperta dell'elemento e solidi trattenuti. In assenza di una curva standard, il calcolo richiede i dati operativi reali.

L'elemento inox può essere pulito e riutilizzato?

È un elemento metallico pulibile, ma il riutilizzo è ammesso solo se rete o perforazioni, supporto, saldature, superfici di appoggio e guarnizione restano idonei al servizio.

Quali dati vanno definiti prima dell'ordine?

Fluido, portata, pressione, temperatura, misura, standard delle connessioni, materiale, apertura, guarnizione, finitura, direzione del flusso, dimensioni, spazio di manutenzione e documentazione.
