Filtrazione con camera inclinata
Il filtro a Y saldato Saifilter trattiene i solidi prima di pompe, strumenti e apparecchiature a valle. La camera inclinata consente l'accesso diretto all'elemento metallico estraibile per l'ispezione e la pulizia.
Panoramica
La camera filtrante si dirama dal percorso principale e permette di estrarre l'elemento metallico per la manutenzione ordinaria senza modificare l'asse di ingresso e uscita della linea.
Funzionamento

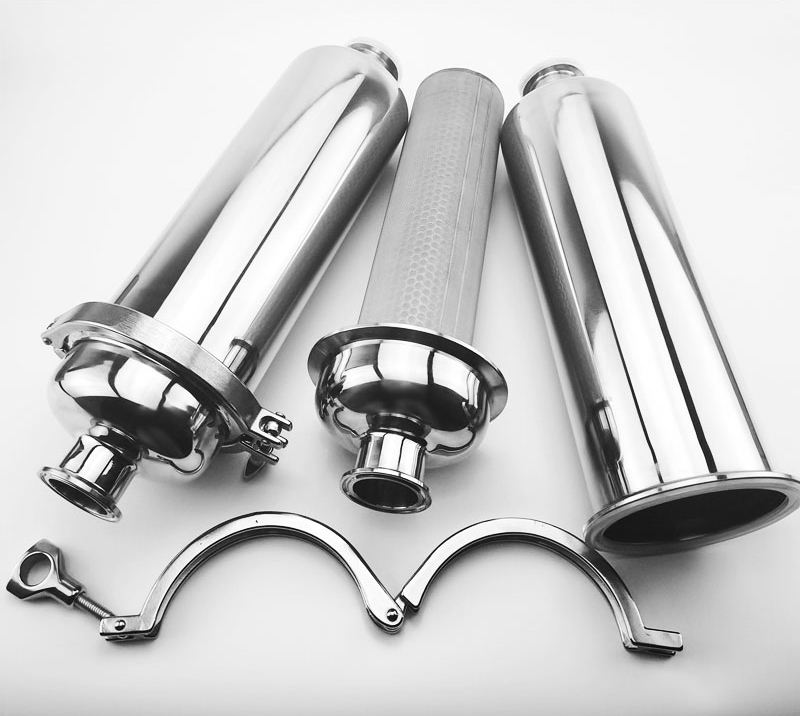

Il filtro lineare saldato usa un corpo passante rettilineo, mentre il filtro angolare integra un cambio di direzione di 90°.

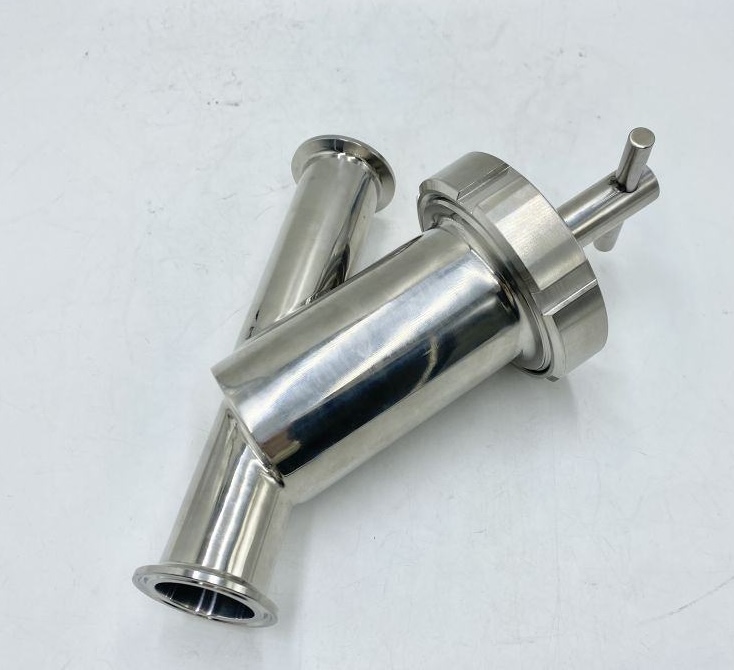

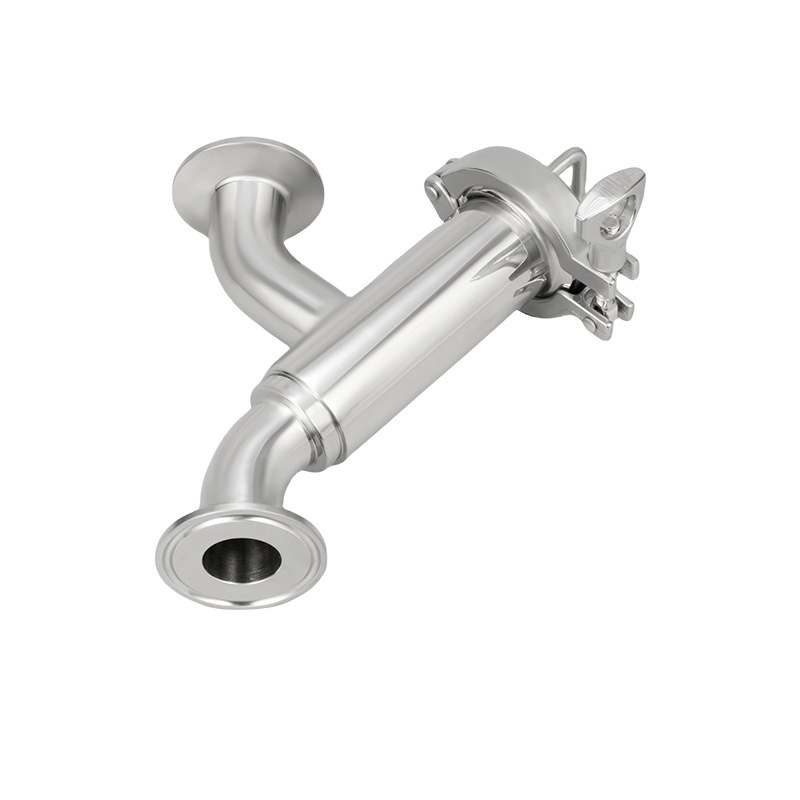

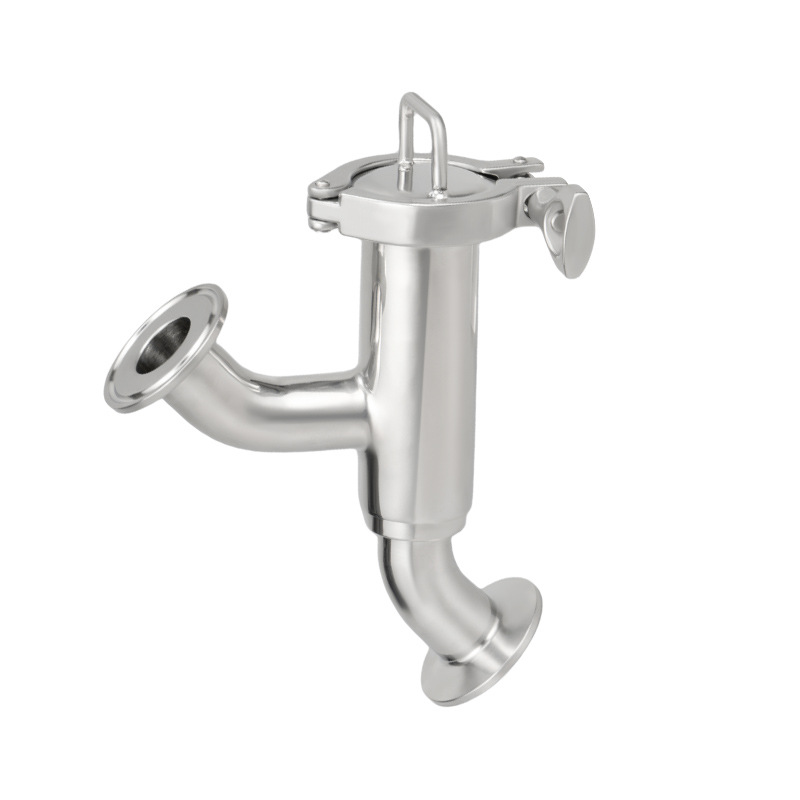

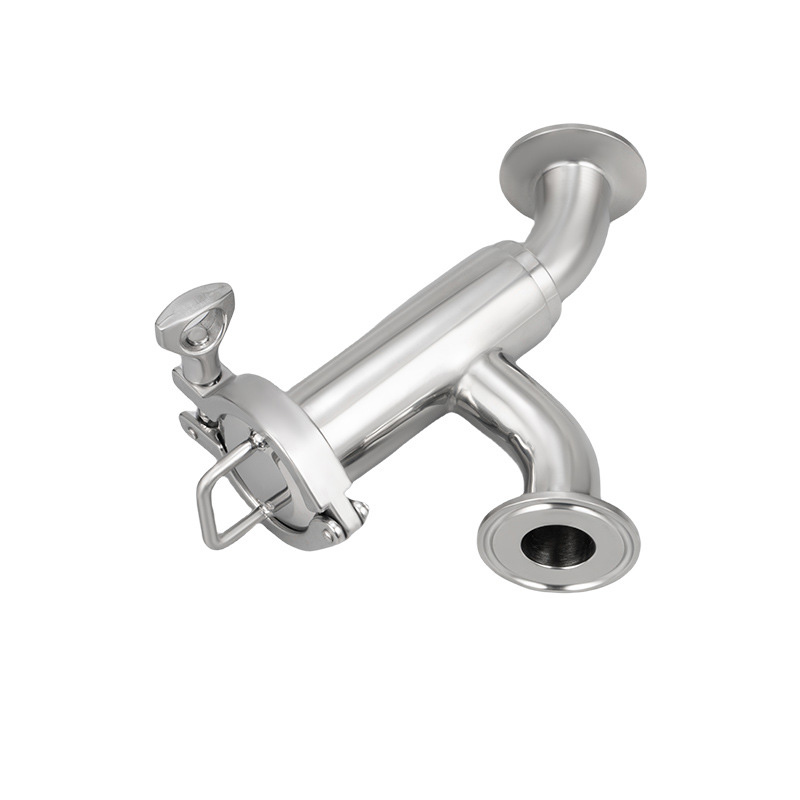

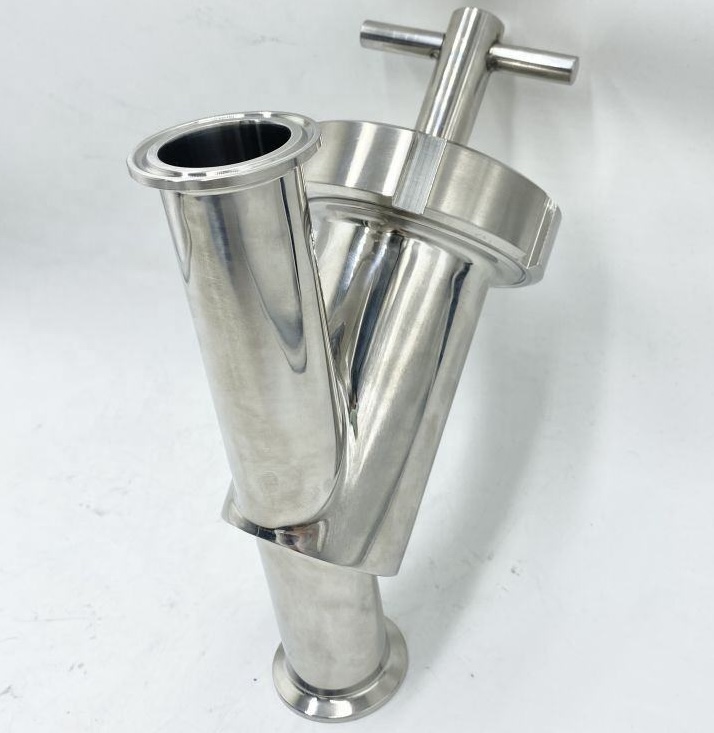

Le immagini mostrano sia coperchi trattenuti da clamp sia chiusure azionate a vite. Disegno d'ordine, dimensioni delle connessioni ed elemento fornito identificano la configurazione di ciascuna unità.
Costruzione
Dati tecnici
| Parametro | Specifica di riferimento |
|---|---|
| Tipo di prodotto | Filtro a Y saldato per tubazioni |
| Disposizione della camera filtrante | 45° nel disegno specifico del prodotto |
| Misure di riferimento | DIN DN25-DN100 / pollici 1"-4" |
| Materiali disponibili | Acciaio inox 304 o 316L |
| Gamma di filtrazione | 10-400 mesh; costruzione dello schermo selezionata per l'applicazione |
| Finiture | Lucidatura a specchio, satinata/opaca oppure sabbiatura |
| Costruzione opzionale | Camicia isolante in base ai requisiti di progetto |
| Dettagli definiti dal progetto | Connessioni, tenute, pressione, temperatura e tipo di chiusura |
| DN | d1 | d2 | d3 | L |
|---|---|---|---|---|
| 25 | 26 | 70 | 76.2 | 235 |
| 32 | 32 | 70 | 76.2 | 240 |
| 40 | 38 | 70 | 101.6 | 260 |
| 50 | 50 | 70 | 101.6 | 280 |
| 65 | 66 | 114.3 | 114.3 | 320 |
| 80 | 81 | 129.0 | 114.3 | 375 |
| 100 | 100 | 139.7 | 154 | 400 |
| Misura | d1 | d2 | d3 | L |
|---|---|---|---|---|
| 1" | 22.1 | 70 | 76.2 | 213 |
| 1-1/2" | 34.8 | 70 | 101.6 | 242 |
| 2" | 47.5 | 70 | 114.3 | 300 |
| 2-1/2" | 60.2 | 114.3 | 114.3 | 348 |
| 3" | 72.9 | 114.3 | 154 | 378 |
| 4" | 97.4 | 139.7 | 154 | 468 |
Tutte le dimensioni sono in millimetri. Le tabelle DIN e in pollici costituiscono serie distinte, non equivalenze dimensionali dirette. Connessioni finali, spazio di manutenzione e layout seguono il disegno d'ordine.
Elemento filtrante

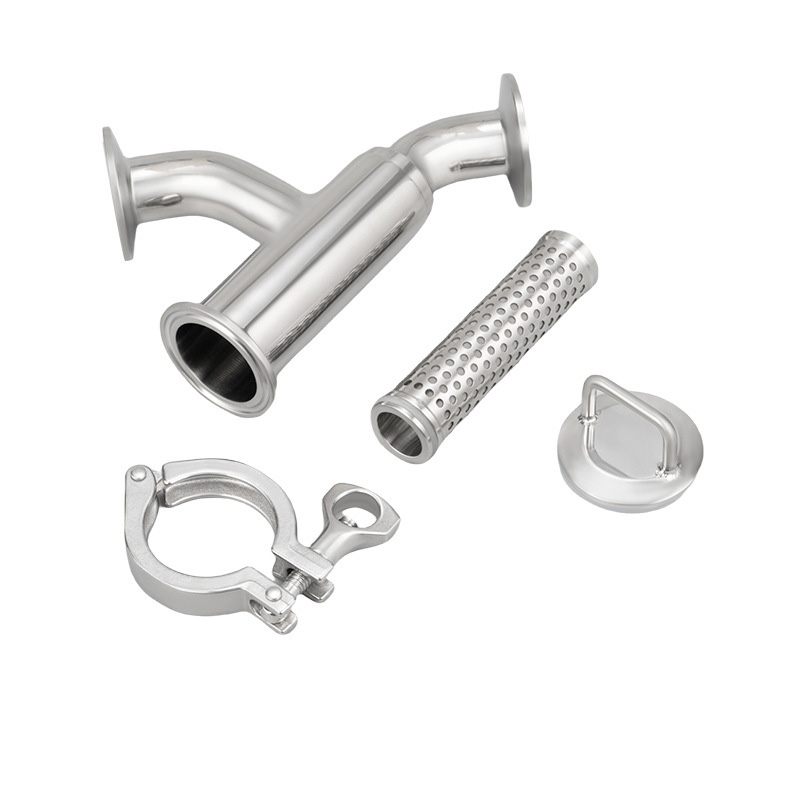

La superficie può utilizzare rete tessuta in acciaio inox, un elemento filtrante in acciaio inox oppure una costruzione in rete sinterizzata, secondo il servizio.
Installazione e manutenzione
Non aprire mai la chiusura di servizio né estrarre l'elemento con il corpo in pressione.
Installare il corpo nell'orientamento specificato e lasciare spazio sufficiente per aprire il coperchio ed estrarre interamente l'elemento.
Arrestare il processo, isolare i due lati, drenare il corpo e verificare l'assenza di pressione prima di aprire la chiusura.
Controllare aperture ostruite, rete danneggiata, saldature criccate, deformazioni, usura delle sedi o attacco chimico della guarnizione.
Scegliere un metodo che rimuova i residui senza danneggiare l'elemento e sostituire le parti usurate prima del riavvio.
Applicazioni
Se il carico di solidi impone pulizie manuali frequenti, può essere più adatto un filtro automatico autopulente.
Trattenimento dei detriti che potrebbero restringere i passaggi, danneggiare parti mobili o disturbare gli strumenti a valle.
Rimozione di solidi dalle linee di trasferimento con materiali, tenute e finiture selezionati per il processo alimentare.
Protezione delle apparecchiature a valle con un'apertura selezionata in base al prodotto e al carico di solidi.
Filtrazione accessibile quando estrazione e pulizia periodica dell'elemento fanno parte del piano operativo.
Materiali, finitura, tenute, connessioni, documentazione e pulizia configurati secondo il progetto farmaceutico.
Cattura dei detriti sospesi prima delle apparecchiature nel trattamento acqua, con apertura scelta per portata e carico di solidi.
Filtrazione di oli alimentari e prodotti della chimica fine dopo la verifica di viscosità, corrosione, particelle e pulizia.
Selezione
Domande frequenti
La camera filtrante si dirama dal percorso principale e forma il caratteristico corpo a Y. Nel disegno di riferimento la camera è inclinata di 45°.
La tabella DIN copre da DN25 a DN100 e la tabella separata in pollici copre da 1 a 4 pollici. Sono due serie documentate distinte e non equivalenze dimensionali dirette.
Il filtro a Y colloca la camera di servizio in un ramo inclinato. Il filtro lineare usa un corpo passante rettilineo, mentre il filtro angolare integra un cambio di direzione di 90°.
No. Anche diametro del filo e tessitura modificano l'apertura libera. La costruzione va selezionata in base alle particelle da trattenere.
Dipende da portata, densità e viscosità, dimensione delle connessioni, geometria e area aperta dell'elemento e solidi trattenuti. In assenza di una curva standard, il calcolo richiede i dati operativi reali.
È estraibile e progettato per ispezione e pulizia. Il riutilizzo è ammesso solo se superficie filtrante, supporto, saldature, sedi e guarnizione restano idonei al servizio.
Fluido, portata, pressione, temperatura, misura, standard delle connessioni, materiale, apertura, guarnizione, chiusura, finitura, direzione del flusso, dimensioni, spazio di manutenzione e documentazione.
