Filtro o strainer? Differenze e criteri di scelta

Confrontare il compito prima del componente

Filtri e strainer rimuovono solidi da liquidi o gas, ma normalmente rispondono a obiettivi diversi. Un filtro viene selezionato per ottenere una qualità del fluido definita; uno strainer intercetta soprattutto detriti che potrebbero danneggiare pompe, valvole, ugelli o altre apparecchiature a valle.

Le sezioni seguenti mantengono la sequenza del confronto: tabella sintetica, definizioni, tipologie, dimensione delle particelle, efficienza, progetto, manutenzione, costo, portata, applicazioni, materiali e quattro criteri decisionali.

La distinzione non dipende da una soglia universale in micrometri. Funzione richiesta, distribuzione delle particelle, portata, perdita di carico pulita e finale, viscosità, compatibilità, capacità di accumulo, pulizia e protezione dell'apparecchiatura devono essere definite sul processo reale.

Confronto rapido

Differenze principali tra filtro e strainer

La tabella confronta le stesse dieci dimensioni del documento tecnico. Le voci descrivono tendenze di selezione, non limiti assoluti: un filtro metallico autopulente e uno strainer fine possono sovrapporsi in alcune applicazioni.

Filtro e strainer: confronto funzionale
Aspetto	Filtro	Strainer
Scopo primario	Qualità del fluido definita	Protezione dell'apparecchiatura
Particelle	Fini o con efficienza specificata	Solidi più grossolani rispetto al requisito
Efficienza	Rating ed efficienza da convalidare	Apertura di rete o perforazione definita
Portata	Dipende da area, mezzo e ΔP	Spesso privilegiata nella preprotezione
Manutenzione	Pulizia o sostituzione secondo ΔP e qualità	Rimozione periodica dei solidi raccolti
Costo	Dipende da mezzo, housing e ciclo di vita	Dipende da corpo, lega e sistema di pulizia
Durata	Dipende da compatibilità e recuperabilità	Dipende da usura, corrosione e deformazione
Ambiente	Controllo della qualità o della contaminazione	Protezione da detriti nel processo
Materiali	Scelti sul fluido e sul requisito	Scelti sul fluido e sul carico meccanico
Prestazione	Efficienza e capacità misurate	Apertura, area libera e capacità di raccolta

Il confronto va completato con curva di perdita di carico, distribuzione reale delle particelle, portata di progetto, concentrazione dei solidi, intervallo di manutenzione e criterio di accettazione a valle.

Definizioni

La differenza parte dalla funzione

Un filtro purifica un liquido o un gas rispetto a un requisito definito usando un mezzo poroso, carta, tessuto, membrana o altra struttura. Il rating deve indicare dimensione di riferimento, efficienza e metodo di prova quando la qualità del fluido è critica.

Uno strainer usa in genere rete, lamiera perforata o schermo a filo profilato per trattenere detriti che potrebbero danneggiare il sistema a valle. La protezione effettiva dipende da apertura, area libera, robustezza e possibilità di pulizia.

Famiglie

Tipi di filtri e strainer

Le due famiglie comprendono molte costruzioni. La forma del componente non sostituisce la specifica prestazionale: due cartucce visivamente simili possono usare mezzi e rating molto diversi.

Filtri

Filtri a cartuccia: elementi sostituibili o pulibili con mezzo e terminali definiti per il servizio.
Filtri a manica: sacchi filtranti per carichi di solidi e portate compatibili con il vessel.
Filtri a membrana: usati per filtrazione fine quando materiale, integrità e prestazione sono convalidati per l'applicazione.
Filtri a carbone attivo: possono ridurre specifici composti organici, cloro o odori soltanto con carbone, tempo di contatto e capacità adeguati.

Strainer

Strainer a Y: corpo inclinato con cestello o rete estraibile per proteggere pompe e valvole.
Strainer a T: corpo in linea con elemento estraibile; la continuità di flusso dipende dal layout e dal sistema di isolamento.
Strainer duplex: due corpi e una valvola di commutazione per pulire un lato mentre l'altro è in servizio, se la procedura e il progetto lo consentono.
Strainer a cestello: adatti a raccogliere volumi di detriti compatibili con cestello, corpo e intervallo di pulizia.
Strainer conico temporaneo: installato spesso durante avviamento o flushing; richiede controllo della perdita di carico e rimozione secondo il piano di commissioning.

Dimensione

Precisione di filtrazione e apertura

Un filtro può essere progettato per particelle fini, anche micrometriche o submicrometriche, ma la sola dimensione del poro non dimostra efficienza assoluta, rimozione di batteri o virus, sterilità o purezza. Servono prova, integrità, tenuta e condizioni operative definite.

Uno strainer viene normalmente selezionato per detriti più grossolani e visibili, ma può avere aperture da decine di micrometri a diversi millimetri secondo la costruzione. Il confine con un filtro non è fissato da un unico valore: conta il compito nel sistema.

Prestazione

Efficienza e velocità di filtrazione

I filtri possono raggiungere una ritenzione più fine, ma l'accumulo di contaminante aumenta la perdita di carico e può ridurre la portata. Efficienza, capacità e ΔP devono essere valutate insieme alla viscosità e alla concentrazione dei solidi.

Gli strainer privilegiano spesso area libera e passaggio del flusso mentre intercettano i solidi pericolosi per l'apparecchiatura. Non sono automaticamente più veloci o meno efficienti: geometria, apertura, pulizia e punto operativo determinano il risultato.

Progetto

Funzionalità e materiali

Cartucce, maniche, membrane e mezzi adsorbenti combinano materiali e geometrie per un requisito di qualità, aria, acqua o processo. Supporto, tenuta, housing e percorso del flusso sono parte della prestazione, non semplici accessori.

Gli strainer usano spesso rete metallica, filo profilato o lamiera perforata per trattenere detriti e facilitare lo svuotamento. Una costruzione semplice non elimina la necessità di verificare collasso, corrosione, erosione, differenziale e accessibilità.

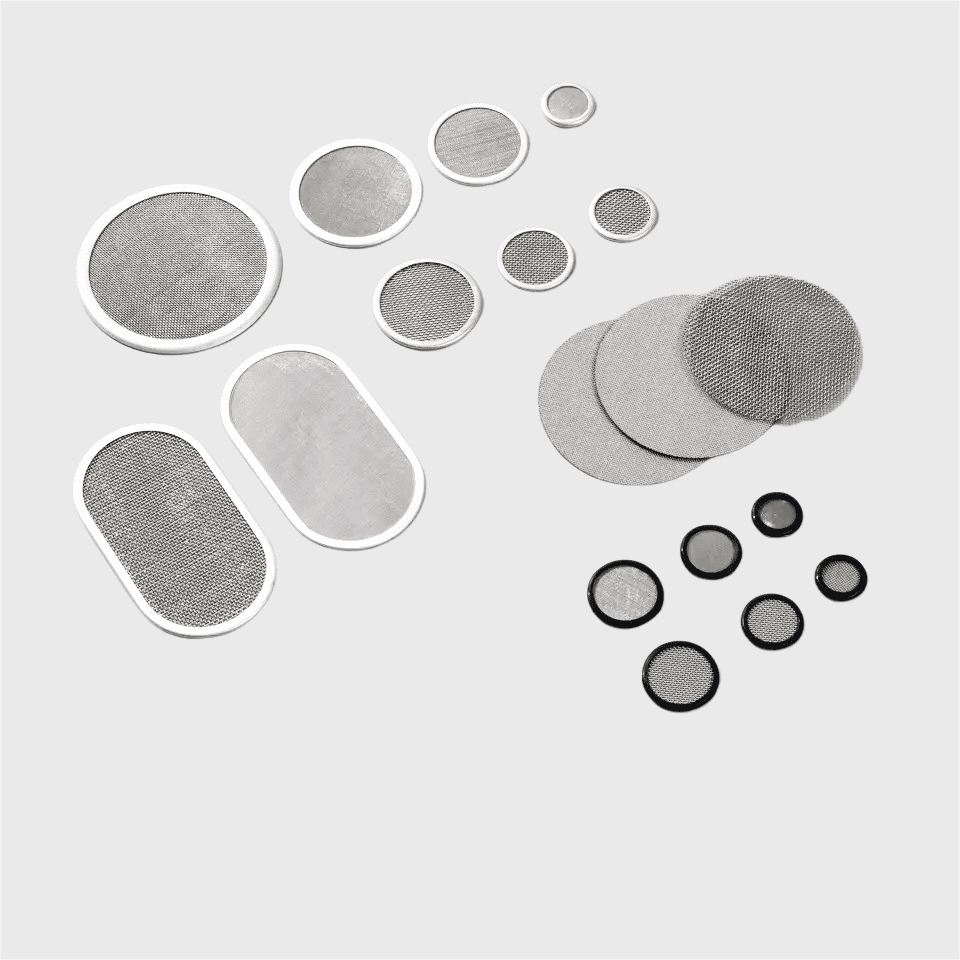

Dischi e piccoli elementi filtranti in rete metallica — Esempi di geometrie in rete metallica; apertura e prestazione richiedono una specifica del componente.

Manutenzione

Pulizia e sostituzione

Un filtro può richiedere pulizia, controlavaggio o sostituzione quando la perdita di carico, la portata o la qualità a valle raggiungono il limite definito. La frequenza dipende dal carico contaminante e non può essere fissata universalmente.

Uno strainer permette spesso di rimuovere meccanicamente i detriti dal cestello o dallo schermo, ma deve essere ispezionato per deformazioni e occlusione. Prima dell'apertura: arresto, isolamento delle energie, lockout/tagout, depressurizzazione, drenaggio, temperatura sicura, DPI e procedura OEM.

Ciclo di vita

Costo e durata nel lungo periodo

Un filtro fine può richiedere mezzi, tenute e controlli più specializzati e sostituzioni più frequenti. Il costo va però confrontato con qualità ottenuta, protezione del processo, smaltimento, pulizia, fermata e rischio di prodotto non conforme.

Uno strainer può avere una costruzione più semplice e una lunga vita utile, ma non sostituisce una filtrazione fine quando questa è necessaria. Corrosione, erosione, fatica, deformazione e disponibilità dei ricambi determinano il costo reale.

Idraulica

Portata e impatto della perdita di carico

Un filtro che trattiene particelle fini può sviluppare una perdita di carico crescente. Area, permeabilità, viscosità, velocità superficiale e carico contaminante devono mantenere il punto operativo entro i limiti della pompa e dell'housing.

Uno strainer può offrire un'elevata area libera, ma anche il suo differenziale aumenta quando il cestello si riempie. Dimensionamento, allarme, pulizia e bypass controllato devono evitare cavitazione, perdita di portata o collasso dell'elemento.

Impieghi

Applicazioni e settori industriali

I filtri vengono impiegati dove la qualità del fluido è un requisito di processo, per esempio nel trattamento dell'acqua, nella produzione farmaceutica, alimentare o biologica. Idoneità sanitaria, sterilità e conformità richiedono prove e documentazione specifiche.

Gli strainer proteggono apparecchiature in linee petrolifere, chimiche, idriche e di processo da solidi che potrebbero bloccare o danneggiare pompe e valvole. Apertura e capacità devono corrispondere al contaminante atteso e al rischio a valle.

Compatibilità

Selezione dei materiali

Ceramica, fibra di vetro, carta, tessuto e polimeri sintetici possono essere selezionati per filtrazione fine quando compatibili con fluido, pressione, temperatura, pulizia e requisiti di purezza. La durata non deriva dal materiale da solo.

Per gli strainer si usano spesso acciaio inox, bronzo o plastiche tecniche. Resistenza a corrosione e abrasione deve essere verificata con concentrazione, temperatura, velocità e sollecitazione meccanica reali.

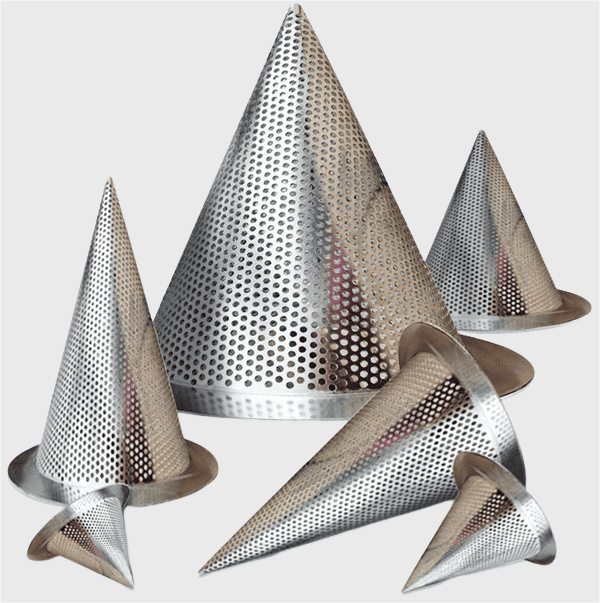

Strainer conici temporanei in lamiera perforata — Strainer conici temporanei per avviamento o flushing; forma e perforazione dipendono dalla linea.

Decisione

Come scegliere tra filtro e strainer

La scelta parte dal risultato richiesto e prosegue con dati misurabili. In alcuni sistemi i due componenti lavorano in serie: lo strainer protegge il filtro o l'apparecchiatura, mentre il filtro controlla la qualità finale.

1. Dimensione delle particelle

Usare la distribuzione delle particelle, non una sola dimensione nominale. Se il requisito riguarda contaminanti fini e qualità a valle serve un mezzo con efficienza definita; per detriti grossolani che minacciano l'apparecchiatura può essere sufficiente uno strainer dimensionato correttamente.

2. Efficienza di filtrazione

Quando l'efficienza è critica, specificare ritenzione nominale o assoluta, rapporto beta o standard applicabile e integrità della tenuta. Se l'obiettivo è soltanto impedire il passaggio di solidi oltre una dimensione, l'apertura dello strainer può essere il criterio principale.

3. Portata

Confrontare la portata richiesta sia a elemento pulito sia al limite di manutenzione. Non esiste una scelta universale: un filtro con grande area può mantenere una bassa perdita di carico, mentre uno strainer sottodimensionato può limitare rapidamente il flusso.

4. Manutenzione

Valutare frequenza, accesso, isolamento, disponibilità dei ricambi, pulizia, smaltimento e tempo di fermata. Uno strainer non richiede automaticamente meno manutenzione e un filtro non richiede automaticamente la sostituzione: dipende dalla costruzione e dal contaminante.

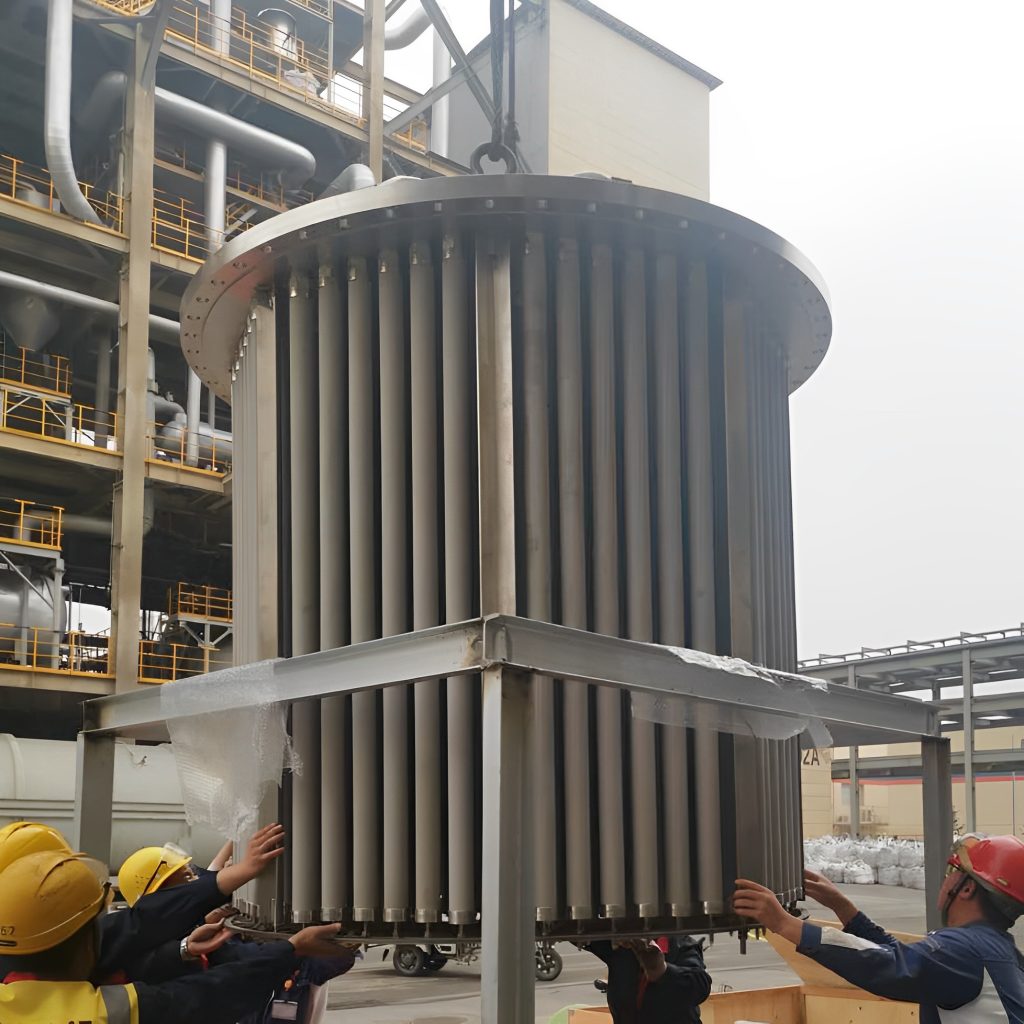

Grande sistema industriale con elementi filtranti metallici verticali — La selezione del componente deve considerare l'intero sistema: housing, percorso del flusso, accesso e manutenzione.

Punti comuni

Caratteristiche condivise da filtri e strainer

Rimuovono solidi da liquidi o gas, con dimensioni e meccanismi di ritenzione diversi.
Proteggono il processo o le apparecchiature a valle quando il requisito è definito correttamente.
Sono disponibili diverse opzioni di materiali filtranti, tra cui acciaio inox, plastiche e reti sintetiche, da selezionare sulla compatibilità.
Richiedono ispezione e manutenzione basate su differenziale, portata, qualità e carico di solidi.
Sono utilizzati nel trattamento dell'acqua, nell'automotive, nel farmaceutico, nell'alimentare e in altri settori con requisiti differenti.

Conclusione

La scelta corretta dipende dal compito nel sistema

Un filtro controlla soprattutto la qualità del fluido rispetto a una prestazione definita; uno strainer protegge soprattutto l'apparecchiatura da detriti incompatibili con il sistema. In molte linee le due funzioni sono complementari.

Dimensione e concentrazione delle particelle, efficienza, portata, perdita di carico, compatibilità, manutenzione e rischio a valle determinano la configurazione. Nessuna delle due famiglie è universalmente migliore.

Per definire un componente Saifilter, preparare i dati di processo e confrontare la soluzione con il team Saifilter. Prestazioni, durata ed efficienza devono essere confermate sul prodotto e sulle condizioni reali.
